ऑटोमैटिक विजन मेजरमेंट सिस्टम मूवेबल कलर एलईडी रिंग लाइट लाइनर स्लाइड वे एचडी कैमरा

ऑटोमैटिक विजन मेजरमेंट सिस्टम मूवेबल कलर एलईडी रिंग लाइट लाइनर स्लाइड वे एचडी कैमरा

Automatic Vision Measurement System Movable Color LED Ring Light Linear Slide Way HD Camera
Automatic Vision Measurement System Movable Color LED Ring Light Linear Slide Way HD Camera

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
प्रमाणन: CE,ISO
मॉडल संख्या: अल्ट्रा

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
मूल्य: Discussible
पैकेजिंग विवरण: लकड़ी के मामले
प्रसव के समय: 5 दिनों के काम
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 30 प्रति माह
संपर्क करें
विस्तृत उत्पाद विवरण
उत्पाद का नाम: दृष्टि मापन प्रणाली आंदोलन: एक्स, वाई, जेड स्वचालित
प्रकाश: रंग जंगम एलईडी अंगूठी प्रकाश 40 खंड कैमरा: औद्योगिक ग्रेड रंग सीसीडी कैमरा
रैखिक पैमाने पर संकल्प: 0.1um कार्य दूरी: 108 मिमी
शुद्धता: 2.5 + एल / 200um repeatability: 2.5um
रोशनी: निर्देशयोग्य 8 वर्ग एलईडी अंगूठी सतह प्रकाश,
हाई लाइट:

vision measuring machine

,

vision measurement system

ऑटोमैटिक विजन मेजरमेंट सिस्टम मूवेबल कलर एलईडी रिंग लाइट लाइनर स्लाइड वे एचडी कैमरा

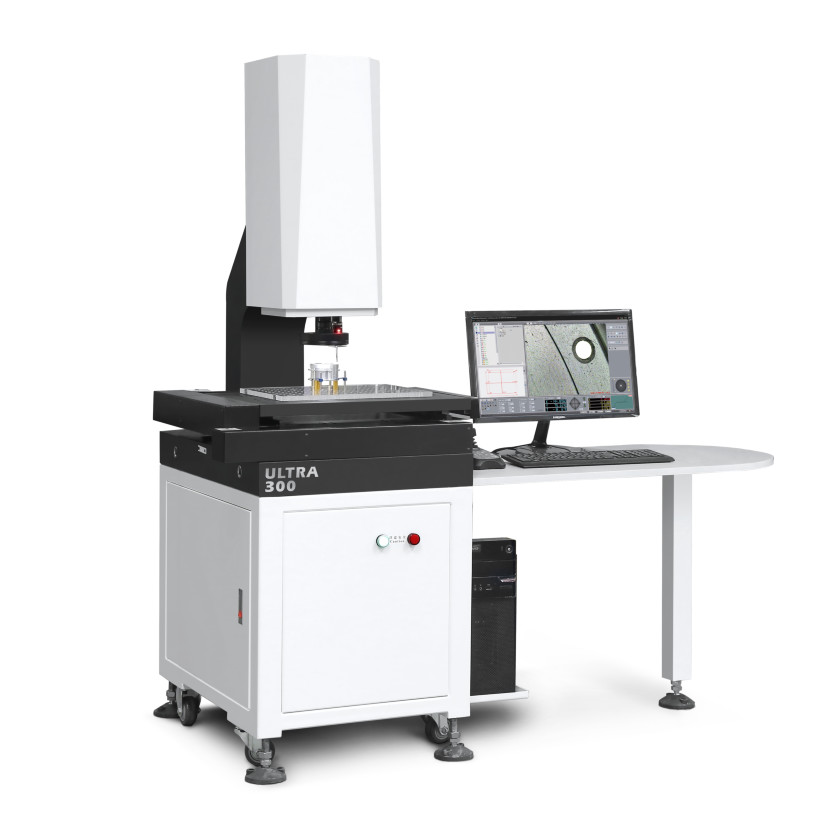

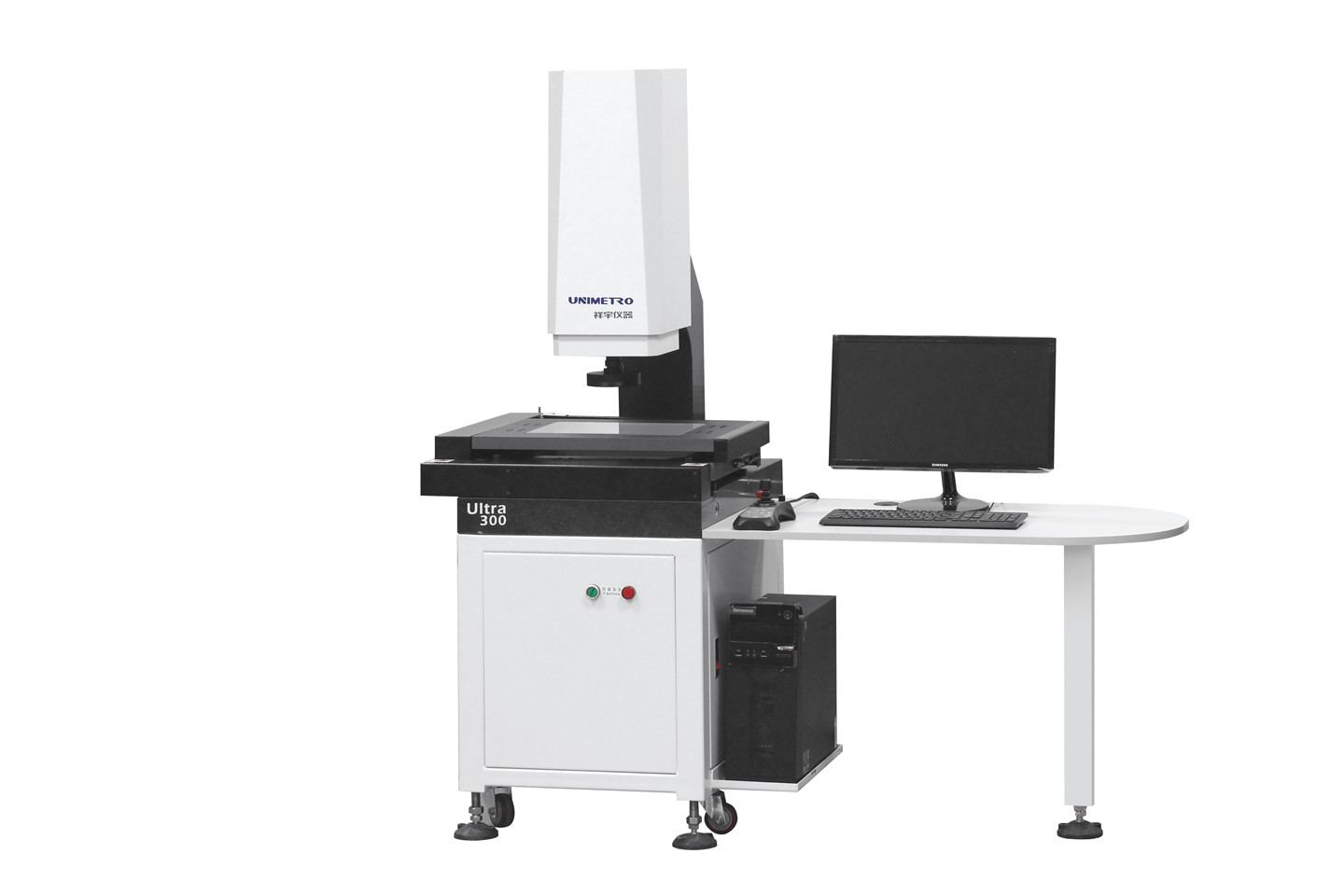

अल्ट्रा सीरीज विज़न मेजरमेंट सिस्टम एक कैंटिलीवर उच्च सटीकता है, जो कि तीन अक्ष स्वचालित मोटरिंग नियंत्रण के साथ जीडी एंड टी माप के लिए पूरी तरह से स्वचालित दृष्टि मापने की मशीन है।यह ऑटोमैटिक फोकसिंग, ऑटोमैटिक लाइटिंग कंट्रोल और हार्डवेयर और सॉफ्टवेयर कॉन्फिगरेशन के ऑटोमैटिक मूवमेंट के साथ लीनियर और जियोमेट्रिक डायमेंशंस को जल्दी और सही तरीके से मापता है।

दृष्टि मापन प्रणालीउत्पाद विशेषताएं:
Control गुणवत्ता विवरण नियंत्रण
1) ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
2) एल्यूमीनियम काम चरण, गति नियंत्रण तेजी से प्रतिक्रिया और लचीला बनाने;
3) हार्ड ऑक्सीकरण सतह प्रसंस्करण विरोधी खरोंच के साथ काम चरण;
4) सटीक रैखिक गाइड के साथ मानक, गेंद पेंच और एसी इमदादी मोटर आदि को पीसकर, गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए;
5) एकीकृत नियंत्रण प्रणाली, गति नियंत्रण के साथ एम्बेडेड, और रोशनी और रैखिक पैमाने पर पढ़ने के रूप में सभी संकेत नियंत्रण, सुनिश्चित करता है कि मशीन का प्रदर्शन बेहद स्थिर है।

Configuration उच्च प्रदर्शन विन्यास
1) XYZ तीन अक्ष सीएनसी स्वचालित नियंत्रण और सटीक स्थिति;
2) 1 उम उच्च परिशुद्धता ग्लास रैखिक पैमाने पर स्थिति की सटीकता और माप सटीकता सुनिश्चित करने के लिए;
3) GIGA उच्च संकल्प रंग कैमरा स्पष्ट अवलोकन और सटीक माप की जरूरतों को पूरा करने के लिए;
4) 6.5x उच्च-रिज़ॉल्यूशन ज़ूम लेंस, सटीक दोहरीकरण और केवल एक बार पिक्सेल सुधार की आवश्यकता होती है;

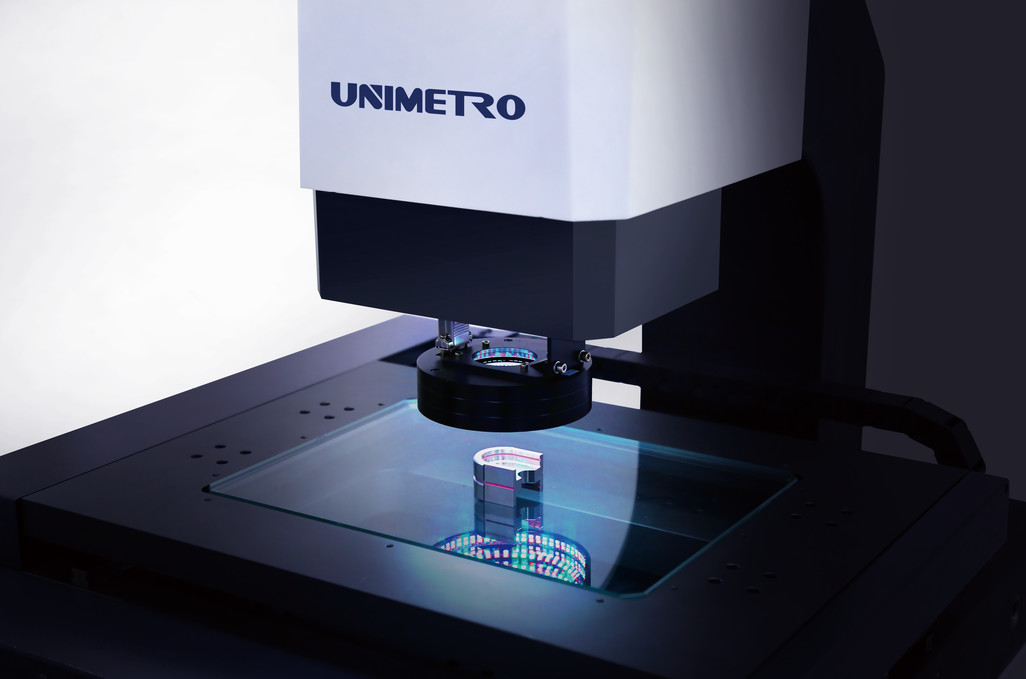

5) प्रोग्राम करने योग्य सतह के साथ 5-रिंग 8-डिवीजन एलईडी शीत रोशनी और समोच्च एलईडी समानांतर रोशनी और अंतर्निहित बुद्धिमान प्रकाश समायोजन, यह 8-डिवीजन में चमक को स्वचालित रूप से नियंत्रित कर सकता है और बुद्धिमानी से 256 स्तर चमक समायोजन का एहसास कर सकता है।

ऑटोमैटिक विजन मेजरमेंट सिस्टम मूवेबल कलर एलईडी रिंग लाइट लाइनर स्लाइड वे एचडी कैमरा 0
◆ कुशल माप सॉफ्टवेयर
1) बाहरी-सरणी RationalVue समग्र माप सॉफ्टवेयर के साथ, ULTRA श्रृंखला शक्तिशाली 2D / 3D समग्र मापन समारोह की पेशकश करने में सक्षम है;
2) सरल और आसान ऑपरेशन इंटरफ़ेस समझने के लिए माप अधिक सरल और कुशल बनाता है;
3) स्वचालित माप कार्यक्रम को बैच माप को कुशलतापूर्वक और जल्दी से पूरा करने के लिए सेट किया जा सकता है।

Ible लचीले विस्तार
1) बहु प्रकार के गैर-संपर्क सेंसर और तेजी से फिक्सिंग प्रणाली विकल्प के लिए हैं, जो विभिन्न ग्राहकों से अलग-अलग मापने की आवश्यकता को पूरा कर सकते हैं

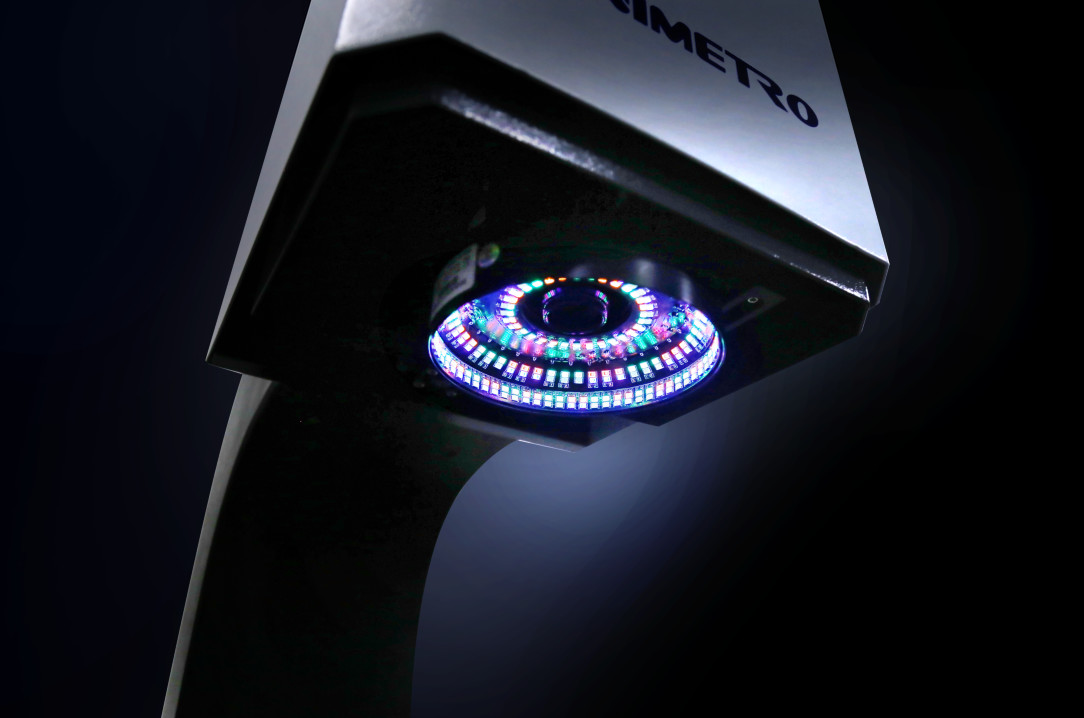

2) ULTRA श्रृंखला के लिए Mavable रंग एलईडी रिंग लाइट उपलब्ध है, जो विभिन्न प्रकार की सामग्रियों या आकृतियों के साथ श्रृंखला को अधिक लचीला और शक्तिशाली बनाता है, और अधिक शक्तिशाली मापने वाला अनुप्रयोग प्रदान करता है।
3) ULTRA श्रृंखला के लचीले विस्तार के लिए धन्यवाद, यह स्पर्श जांच, गैर-संपर्क मापने वाले सेंसर और रोबोट बांह के साथ संगत है, मापने की क्षमता में अत्यधिक वृद्धि करता है।

दृष्टि मापन प्रणाली उत्पाद पैरामीटर:

प्रोडक्ट का नाम अल्ट्रा सीरीज ऑटोमैटिक विजन मेजरमेंट सिस्टम
नमूना अल्ट्रा 300 अल्ट्रा 400 अल्ट्रा 500 अल्ट्रा 600
एक्स / वाई-अक्ष यात्रा 300x200 मिमी 400x300 मिमी 500x400 मिमी 600 * 500 मिमी
Z- अक्ष यात्रा 200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है)
एक्स / वाई / जेड -3 अक्ष रैखिक स्केल ग्लास रैखिक स्केल संकल्प: 0.1um
मार्गदर्शन मोड प्रिसिजन लीनियर गाइड, डबल ट्रैक डबल स्लाइडर गाइड।

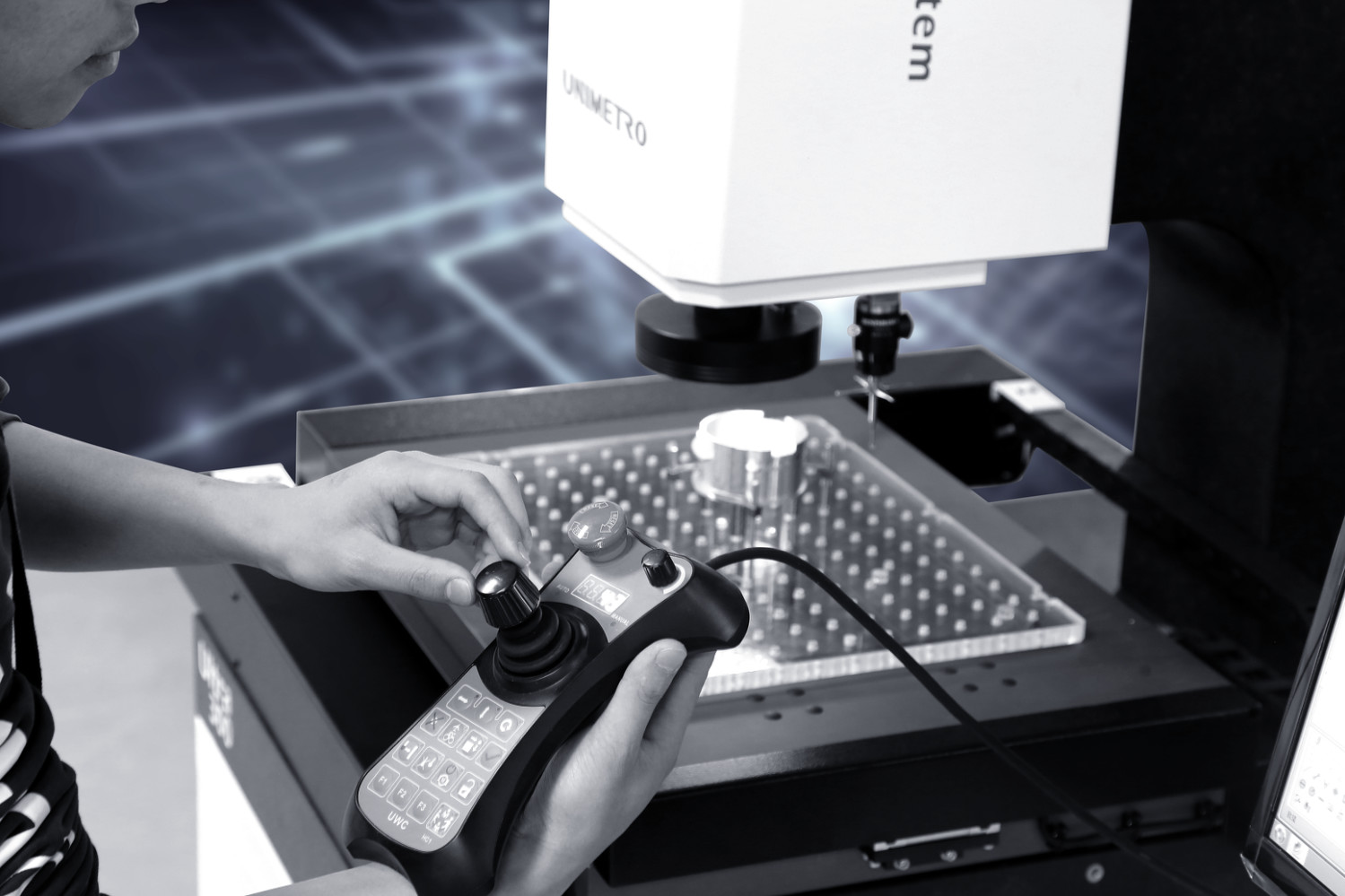

ऑपरेशन मोड जॉयस्टिक नियंत्रक, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम।
शुद्धता XYZ- अक्ष: .52.5 + L / 200um
repeatability ± 2.5um

वीडियो

प्रणाली

सीसीडी हाई डेफिनिशन 1/3 "कलर सीसीडी कैमरा
लेंस

6.5X जारी रखें क्लिक ज़ूम ज़ूम;ऑप्टिकल बढ़ाई: 0.7X-4.5X;

वीडियो बढ़ाई: 26X ~ 172X (21.5 "मॉनिटर)

का क्षेत्र

देखें (मिमी)

(D * H * V)

बढ़ाई 0.7X है 1X 2.0X है 3.0X है 4 एक्स 4.5X है
1/3 "सीसीडी 8.57x6.86x5.14 6.00x4.80x3.60 3.00x2.40x1.80 2.00x1.60x1.20 1.50x1.20x0.90 1.33x1.07x0.80

रोशनी

प्रणाली

कंटूर एलईडी समानांतर समोच्च रोशनी
सतह 0 ~ 255 Stepless समायोज्य 5-रिंग 8-डिवीजन एलईडी सतह रोशनी
मापने का सॉफ्टवेयर UNIMETRO 2D पूरी तरह से ऑटो मापने सॉफ्टवेयर
भार क्षमता 25 किलो
काम का माहौल

तापमान 20 ℃ 20 2 ℃, आर्द्रता सीमा <2 ℃ / घंटा,

आर्द्रता 30 ~ 80%, कंपन <0.002g, <15Hz

बिजली की आपूर्ति 220V / 50Hz / 10A
डेडिमेंशन (W * D * H) 1600 * 780 * 1700 1750 * 920 * 1700 मिमी 1900x1080x1700 मिमी 1050 * 1280 * 1700 मिमी
शुद्ध वजन 380 किग्रा 450 किलो 600 किग्रा 800 किलो

* L लंबाई (मिमी) माप रहा है, Z- अक्ष की यांत्रिक सटीकता और फोकस सटीकता वर्कपीस की सतह से संबंधित है।
* आवर्धन अनुमानित मान है, यह मॉनिटर और रिज़ॉल्यूशन के आयाम से संबंधित है।
* देखने का क्षेत्र (मिमी) = (विकर्ण * क्षैतिज * लंबवत)
* 0.5X या 2X उद्देश्य वैकल्पिक उपलब्ध है, और छवि आवर्धन का एहसास: 13X ~ 86X या 52X ~ 344X।



दृष्टि मापन प्रणाली सॉफ्टवेयर कार्य:

◉ इनपुट सीएडी फ़ाइल और माप
◉ भागों सरणी और मैक्रो मापने
◉ ऑटो फोकस और ऊंचाई मापने
◉ नेविगेट करने का कार्य तेजी से पता लगाने में मदद करता है
◉ शक्तिशाली ज्यामितीय मापने का कार्य
Data एकाधिक डेटा रिपोर्ट और चित्रमय डेटा आउटपुट फ़ंक्शन


Ible लचीला उपयोगकर्ता कार्यक्रम
Elements संदर्भ तत्व बनाना
Ful शक्तिशाली बढ़त का पता लगाने के कार्य
◉ कई बाहरी सामान का समर्थन
Omet तत्वों की ऑटो गणना ज्यामितीय सहिष्णुता
◉ तेजी से और आसानी से जटिल उत्पादन को मापने



ऑटोमैटिक विजन मेजरमेंट सिस्टम मूवेबल कलर एलईडी रिंग लाइट लाइनर स्लाइड वे एचडी कैमरा 1
