एल्यूमीनियम 6061 सामग्री विजन मापने की मशीन VMM निरीक्षण फिक्स्चर

एल्यूमीनियम 6061 सामग्री विजन मापने की मशीन VMM निरीक्षण फिक्स्चर

    • Aluminum 6061 Material Vision Measuring Machine VMM Inspection Fixtures
    • Aluminum 6061 Material Vision Measuring Machine VMM Inspection Fixtures
    • Aluminum 6061 Material Vision Measuring Machine VMM Inspection Fixtures
    • Aluminum 6061 Material Vision Measuring Machine VMM Inspection Fixtures
    • Aluminum 6061 Material Vision Measuring Machine VMM Inspection Fixtures
    • Aluminum 6061 Material Vision Measuring Machine VMM Inspection Fixtures
  • Aluminum 6061 Material Vision Measuring Machine VMM Inspection Fixtures

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: Dongguan, चीन
    ब्रांड नाम: UNIMETRO
    मॉडल संख्या: VMM

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1
    पैकेजिंग विवरण: एल्यूमिनियम मिश्र धातु बॉक्स
    अब से संपर्क करें
    विस्तृत उत्पाद विवरण
    उत्पाद का नाम: सीएमएम फिक्सिंग किट रंग: सोना
    सामग्री: 6061 एल्यूमिनियम आकार: 114 / सेट
    आवेदन: इलेक्ट्रॉनिक्स, एयरोस्पेस, मोटर वाहन, प्लास्टिक या चिकित्सा देखभाल, आदि

    वीएमएम विजन मेजरमेंट मशीन फिक्स्चर

    VMM विजन मेजरमेंट मशीन फिक्स्चर VMM फिक्स्चर निरीक्षण फिक्स्चर

    आवेदन

    फ्लेक्सिफ़िक्स फिक्स्चर श्रृंखला व्यापक रूप से इलेक्ट्रॉनिक्स, एयरोस्पेस, ऑटोमोटिव, प्लास्टिक या चिकित्सा देखभाल जैसे उद्योगों में उपयोग की जाती है। यह सीएमएम और वीएमएम के सभी आकारों और मॉडलों के लिए पेश किया जा सकता है। वे उपकरण हैं जो आपकी मापने की प्रक्रिया को लचीला, दोहराए जाने वाले और मानकीकृत बनाते हैं।

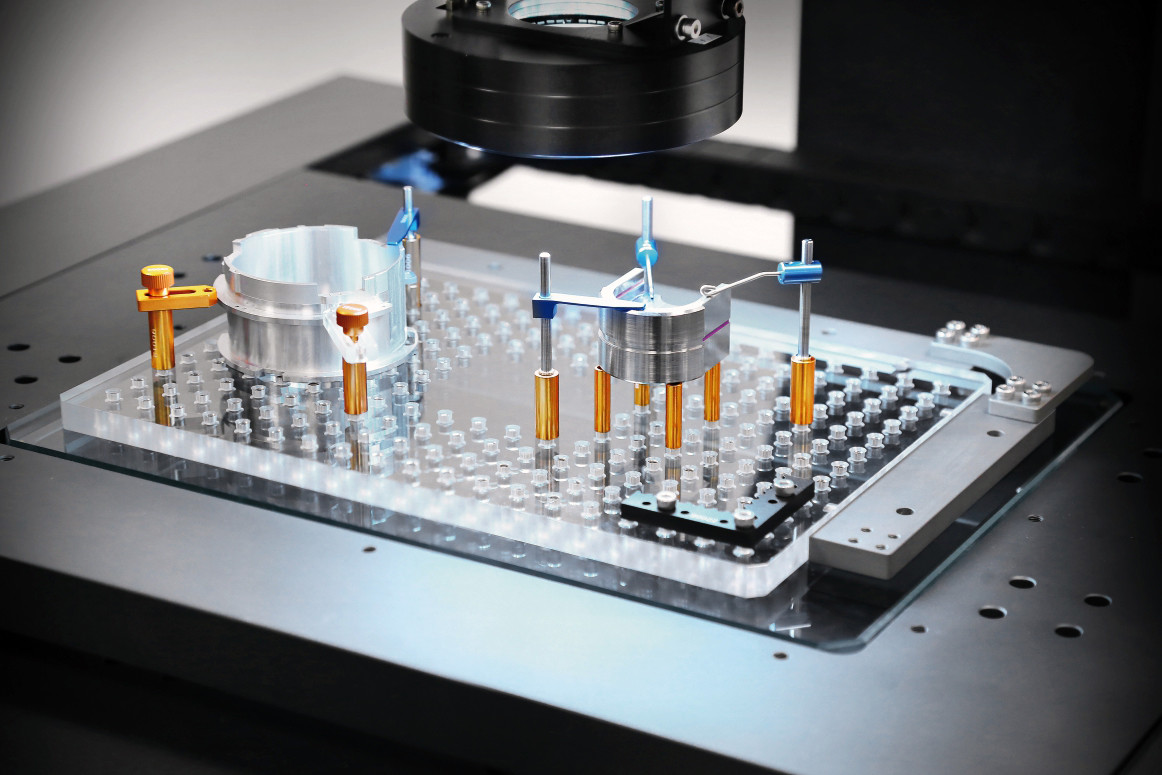

    वीएमएम जुड़नार

    दृष्टि माप मशीन एप्लिकेशन हमेशा अलग-अलग हिस्सों के अलग-अलग आकार या सामग्री के साथ आ रहा है। कुछ भी बिना किसी प्रभावी संदर्भ विमान के सही ढंग से काम के चरण में स्थित हैं। प्रत्येक घटक के लिए विशिष्ट जुड़नार विकसित करना कम दक्षता और उच्च लागत के साथ होना चाहिए। इसलिए हमने उपयोगकर्ताओं को समय और लागत बचाने में मदद करने के लिए फ्लेक्सफिक्स श्रृंखला वीएमएम फिक्स्चर किट और बेस प्लेट विकसित की है, लेकिन वीएमएम मापने की प्रक्रिया के दौरान तेजी से और विश्वसनीय फिक्सेचरिंग हासिल करने में सक्षम है। फ्लेक्सिफ़िक्स श्रृंखला त्वरित और दोहराने योग्य फिक्सिंग सेट-अप के साथ निरीक्षण प्रक्रिया के थ्रूपुट, प्रतिलिपि प्रस्तुत करने योग्यता और सटीकता में सुधार करने में मदद करती है।

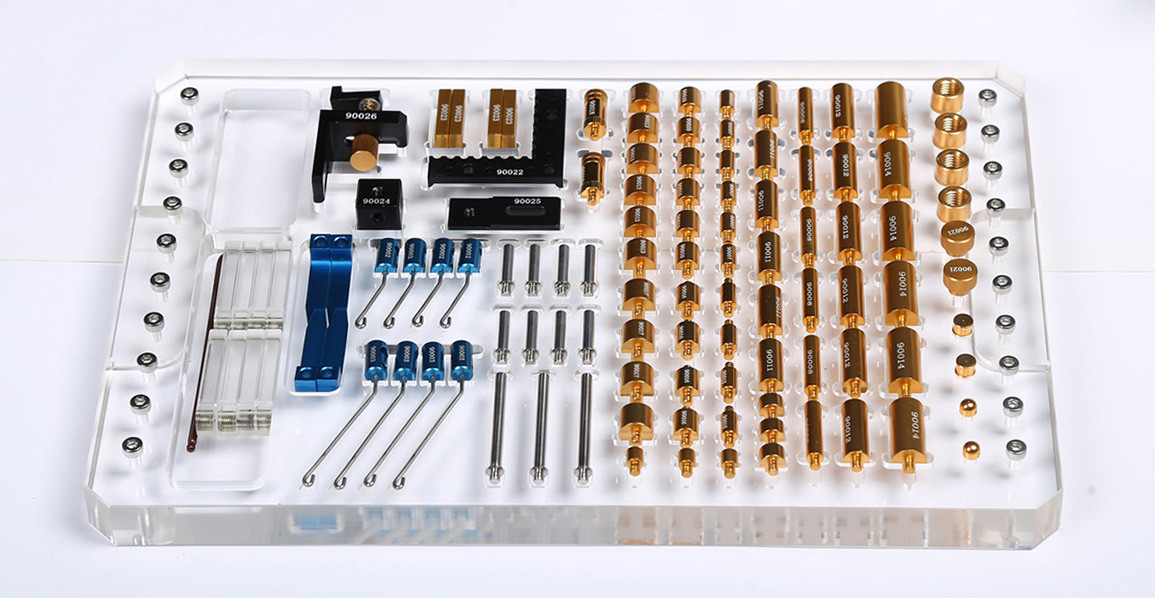

    वीएमएम फिक्सिंग किट

    फ्लेक्सिफ़िक्स श्रृंखला वीएमएम जुड़नार एक पूर्ण घटक किट के रूप में डिज़ाइन किए गए हैं। हमने VMM उपयोगकर्ताओं के अपने अनुभव से वीएमएम मापने के अधिकांश एप्लिकेशन का अध्ययन किया है, और जुड़नार किट घटकों को विकसित करने के लिए विभिन्न प्रकार के भागों का संदर्भ लिया है। किट घटकों को समर्थन, दबाने और पकड़े रखने सहित है, जो उपयोगकर्ता को आसानी से फिक्सिंग को प्रबंधित करने की अनुमति देता है और आवश्यकतानुसार कोई विशेष उपकरण नहीं देता है। आकार या सामग्री के बावजूद, उपयोगकर्ता आसानी से मापने की प्रक्रिया के दौरान फिक्सिंग समाधान पा सकते हैं।

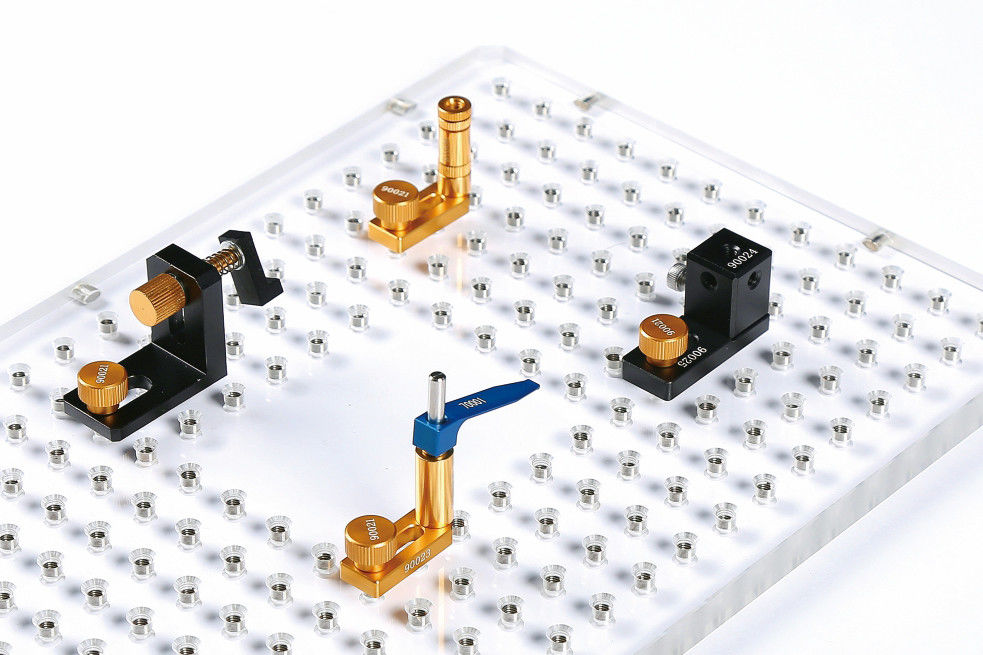

    फिक्स्चर किट घटक

    सभी घटक सटीक निर्माण प्रक्रिया और एनोडाइज कोटिंग के साथ बनाए जाते हैं। प्रत्येक भाग लेजर अंकन कोडिंग के साथ है, इसलिए घटकों के सभी संयोजन बाद के निरीक्षण के लिए दोहराए जा सकते हैं। जो विभिन्न भागों या ऑपरेटरों की भिन्नता को खत्म करने में मदद करता है, और मापने की सटीकता और पुनरावृत्ति को बढ़ाता है।

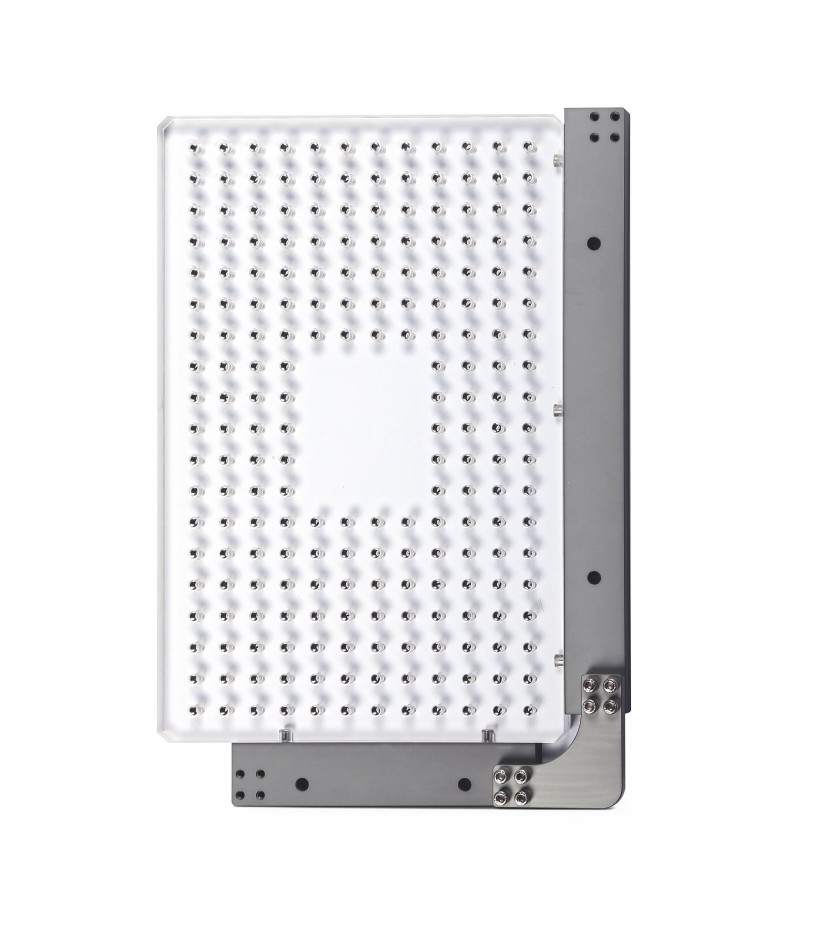

    बुनियादी प्लेट

    वीएमएम मापने के लिए ज्यादातर परिस्थितियों में समोच्च मापने के आवेदन की आवश्यकता होती है, हम मशीन के मूल माप सटीकता को बनाए रखते हुए, समोच्च प्रकाश से सीधे प्रकाश पथ सुनिश्चित करने के लिए, उच्च संप्रेषण और सपाटता एक्रिलिक सामग्री के साथ वीएमएम जुड़नार बेस प्लेट बनाते हैं।

    धातु M4 स्क्रू थ्रेड्स बेस प्लेट के अंदर लगे होते हैं, घटक मजबूती से तय किए जा सकते हैं और बेस प्लेट के जीवन चक्र को अत्यधिक बढ़ा सकते हैं।

    इसके अलावा एक एल प्रकार चुंबकीय तेजी से बढ़ते कोने की पेशकश की जाती है, उपयोगकर्ता को केवल डालने और मापने की आवश्यकता होती है, जो बड़े पैमाने पर मापने की क्षमता को बढ़ाती है।

    प्लेट्स के आकार:

    300 * 200 मिमी, एम 4 धागे

    400 * 300 मिमी, एम 4 धागे

    300 * 300 मिमी, एम 4 धागे

    400 * 400 मिमी, एम 4 धागे

    अनुकूलित आकार

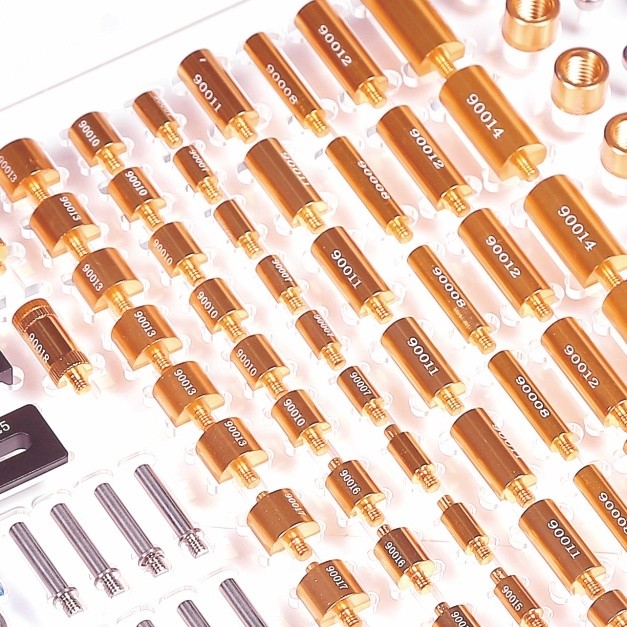

    घटक सूची

    मद
    निशान
    मात्रा।
    टैनशियन क्लैंप
    90001
    4
    शॉर्ट वायर दहाई क्लैंप
    90002
    4
    लंबी तार दसवें क्लैंप
    90003
    4
    लघु तनाव क्लैंप समर्थन
    90004
    8
    लंबे समय तक तनाव क्लैंप समर्थन
    90005
    3
    6 * 5 मिमी स्टैंडऑफ़
    90006
    3
    6 * 10 मिमी स्टैंडऑफ़
    90007
    6
    6 * 25 मिमी स्टैंडऑफ़
    90008
    6
    9 * 5 मिमी स्टैंडऑफ
    90,009
    3
    9 * 10 मिमी स्टैंडऑफ
    90010
    6
    9 * 20 मिमी स्टैंडऑफ़
    90011
    6
    9 * 25 मिमी स्टैंडऑफ़
    90012
    6
    12 * 10 मिमी स्टैंडऑफ़
    90013
    6
    12 * 25 मिमी गतिरोध
    90014
    6
    6 * 10 मिमी फ्लैट स्टैंडऑफ
    90015
    4
    9 * 10 मिमी फ्लैट स्टैंडऑफ
    90,016
    4
    12 * 10 मिमी फ्लैट स्टैंडऑफ़
    90017
    4
    9 मिमी समायोज्य गतिरोध
    90018
    2
    6 मिमी गेंद प्रकार गतिरोध
    90019
    2
    बहु दिशा एडाप्टर
    90020
    2
    तनाव सोपपोर्ट पेंच
    90021
    2
    एल ब्लॉक
    90022
    1
    एडजस्टेबल स्लाइड
    90023
    4
    दिशा स्विचिंग ब्लॉक
    90024
    1
    दिशा स्विचिंग ब्लॉक बेस
    90025
    1
    टेंशन सोपपोर्ट
    90026
    1
    M4 से M8 एडॉप्टर
    90027
    4
    पारदर्शी समायोज्य स्लाइड
    90028
    8
    एम 3 स्क्रू ड्राइवर
    90029
    1
    घटक पैकिंग प्लेट
    M4 * 10 स्क्रू (20 पीसी)

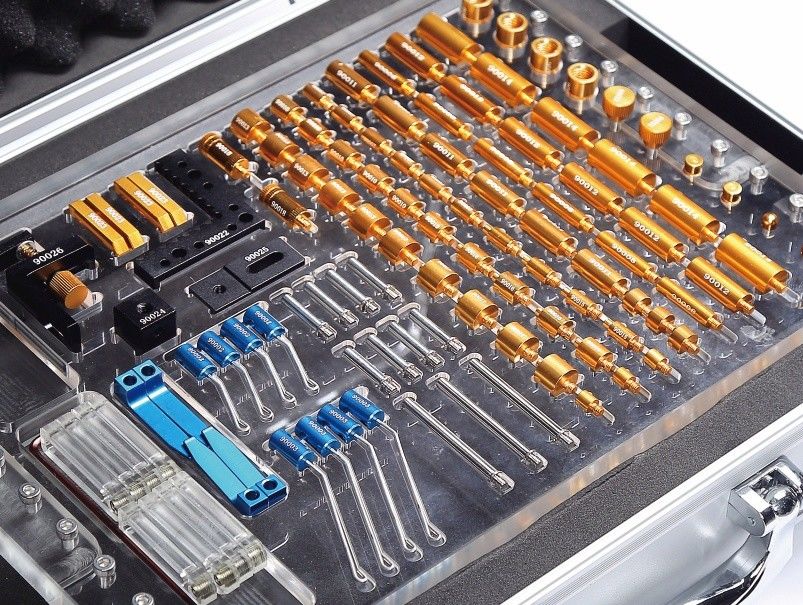

    पैकिंग सूटकेस
