मैनुअल ऑपरेशन विजन माप मशीन 2D / 3D उच्च परिशुद्धता मापने

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
प्रमाणन: CE,ISO
मॉडल संख्या: बुनियादी
न्यूनतम आदेश मात्रा: 1
मूल्य: Discussible
पैकेजिंग विवरण: लकड़ी के मामले
प्रसव के समय: 15 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रतिमाह 30 सेट
विस्तार जानकारी
प्रोडक्ट का नाम: विजन मेजरमेंट मशीन माप सीमा: 200 * 100 * 150 मिमी
वर्किंग स्टेज: 550*540*930 वज़न: 140
उद्देश्य लेंस: मैनुअल डिटेक्टेड जूम लेंस एक्सिस मूवमेंट मोड: एक्स, वाई, जेड अक्ष मैनुअल
बढ़ाई: 18-188X कैमरा: औद्योगिक ग्रेड रंग सीसीडी कैमरा
मापने का संकल्प: 0.5um (0.1um वैकल्पिक) रोशनी: प्रोग्रामेबल एलईडी 8 सेक्शन, समानांतर एलईडी कंटूर लाइट
हाई लाइट:

दृष्टि माप प्रणाली

,

दृष्टि मापने प्रणाली

,

मैनुअल ऑपरेशन दृष्टि मापन मशीन


उत्पाद विवरण

मैनुअल ऑपरेशन दृष्टि मापन मशीन 2डी / 3डी मापने उच्च परिशुद्धता

◉ दृष्टि मापन मशीन एक उपकरण है जिसका उपयोग सटीक भौतिक आयाम मापने, माइक्रोन स्तर तक सटीकता के लिए किया जाता है, जो काम के टुकड़े की छवि को पकड़ने के लिए कैमरे का उपयोग करने वाला एक ऑप्टिकल माप उपकरण है, छवि पिक्सेल का विश्लेषण करता है और मापने के साथ 2D आयाम की गणना करता है सॉफ़्टवेयर।
◉ बुनियादी श्रृंखला दृष्टि मापन मशीन UNIMETRO द्वारा डिजाइन और विकसित की गई है, जो मोल्ड, इलेक्ट्रॉनिक्स, सेमी कंडक्टर, प्लास्टिक इंजेक्शन, 3सी उत्पादों, चिकित्सा जैसे विभिन्न उद्योगों के अधिकांश सटीक 2डी आयाम मापने वाले अनुप्रयोगों और अंतिम उपयोगकर्ताओं के लिए एक लोकप्रिय मॉडल है। देखभाल, विमानन ... आदि। यह आपके उत्पादों की गुणवत्ता नियंत्रण प्रक्रिया में उपयोग किया जाने वाला एक महत्वपूर्ण उपकरण है, जो आपके उत्पादों के आयाम सटीकता को सुनिश्चित करता है, आपके उत्पादों को अधिक प्रतिस्पर्धी बनाता है।
◉ सटीक पुर्जे बनाने वाली अधिकांश फैक्ट्रियों के लिए बेसिक सीरीज वीएमएम सबसे आम मॉडल है।यह छोटी मात्रा के नमूने मापने के आवेदन के लिए फिट है।उपयोगकर्ता के अनुकूल सॉफ़्टवेयर के साथ 3 अक्ष मैनुअल नियंत्रण, ऑपरेटर को बहुत कम समय में मशीन का उपयोग करने की अनुमति देता है।

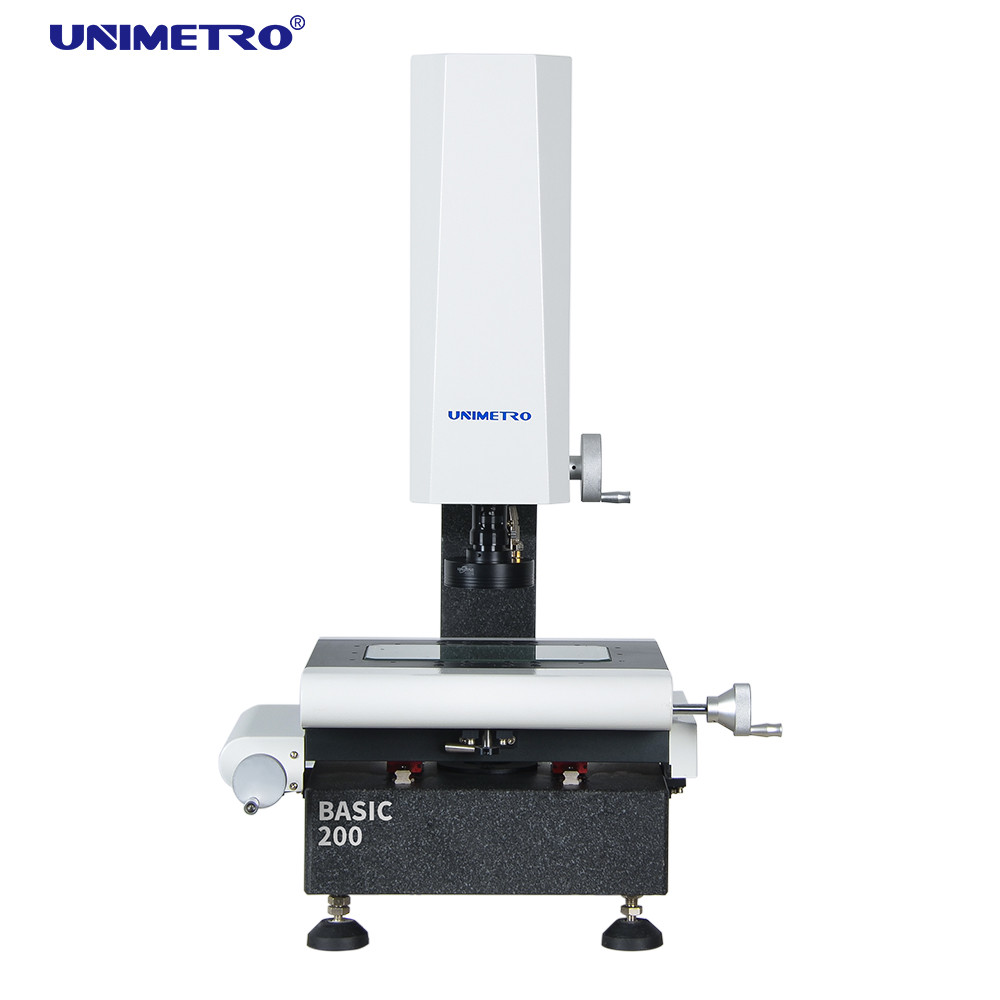

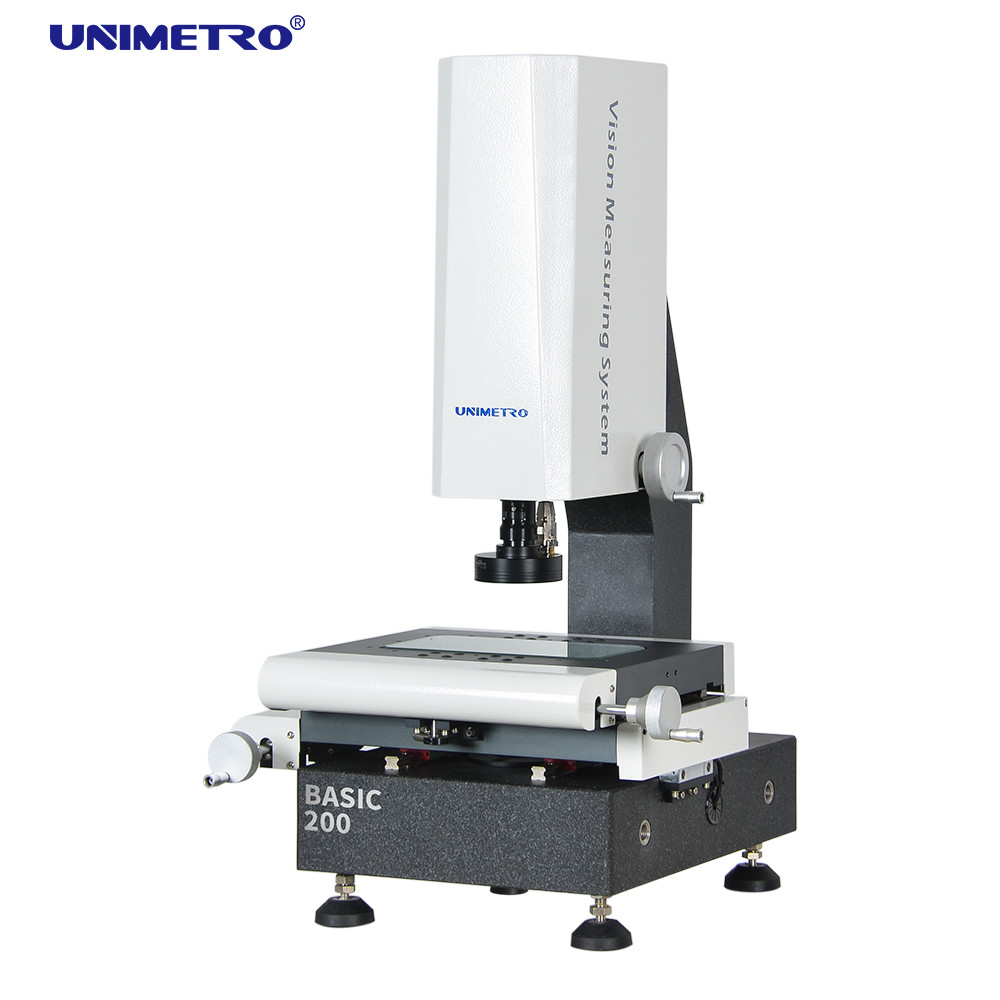

मैनुअल ऑपरेशन विजन माप मशीन 2D / 3D उच्च परिशुद्धता मापने 0 मैनुअल ऑपरेशन विजन माप मशीन 2D / 3D उच्च परिशुद्धता मापने 1 मैनुअल ऑपरेशन विजन माप मशीन 2D / 3D उच्च परिशुद्धता मापने 2



◉ 3-अक्ष 0.0005 मिमी उच्च-रिज़ॉल्यूशन रैखिक सेंसर के साथ मशीन बेस और कॉलम के रूप में उच्च सटीकता और स्थिरता ग्रेनाइट का उपयोग करना
---- प्रत्येक मशीन के उच्च प्रदर्शन और सटीकता सुनिश्चित करें।
◉ एल्यूमीनियम कार्य चरण और हार्ड एनोडाइजिंग सतह प्रसंस्करण के साथ HIWIN रैखिक गाइड मार्ग और उच्च परिशुद्धता रैखिक गाइड रेल का उपयोग करना।
---- मशीन के उच्च गतिशील प्रदर्शन और लंबे जीवन चक्र के उपयोग को सुनिश्चित करता है।
◉ एक एकीकृत कोर नियंत्रण बॉक्स का उपयोग करना जो UNIMETRO द्वारा विकसित किया गया है, रैखिक तराजू, प्रकाश नियंत्रण और स्पर्श जांच सिग्नल ट्रांसफरिंग के लिए।
---- आसान वायरिंग और रखरखाव सुनिश्चित करें।मशीन की स्थिरता को अत्यधिक बढ़ाएं।
समानांतर प्रकाश पथ के साथ प्रोग्राम करने योग्य समोच्च एलईडी लाइट, छवि के विरूपण से बचाता है।
---- मापने की सटीकता सुनिश्चित करता है।
◉ 8 खंड सॉफ्टवेयर नियंत्रण एलईडी रिंग लाइट के साथ, कई रोशन कोण और चमक प्रदान करते हैं।
---- विभिन्न आकार और सामग्री वाले भागों के लिए फ़िट करें।
◉ प्रकाश मापदंडों को मापने के कार्यक्रम में रिकॉर्ड किया जा सकता है, उपयोगकर्ताओं को मापने की प्रक्रिया के दौरान समायोजित करने की आवश्यकता नहीं है।
---- दोस्ताना और आसानी से उपयोग करें।

पैरामीटर

नमूना बेसिक 200 बेसिक 300 बेसिक 400 बेसिक 500
आयाम (मिमी) (एल * डब्ल्यू * एच) 550*540*930 600*740*980 700*840*980 800*940*980
मापने की सीमा (मिमी) (एक्स * वाई * जेड) 200*100*150 300*200*200 400*300*200 500*400*200
मापने की सटीकता (माइक्रोन) 2.5+एल/100 2.5+एल/100 2.5+एल/100 3+एल/100
पुनरावर्तनीयता (माइक्रोन) 2.5 2.5 2.5 3
वजन (किग्रा) 140 किग्रा 190 किग्रा 240 किग्रा 290 किग्रा
छवि और माप सीसीडी 1.2M पिक्सेल HD डिजिटल कैमरा
लेंस मैग्निफिकेशन सिग्नल फीडबैक सेंसर के साथ 0.7-4.5X मैनुअल डेंटेड जूम लेंस
बढ़ाई 18-195X (केवल संदर्भ के लिए। अलग कैमरा और लेंस के साथ आवर्धन अलग होगा।)
देखने के क्षेत्र 8.1 ~ 1.3 मिमी
काम करने की दूरी 80 मिमी
रैखिक पैमाने संकल्प 0.5 माइक्रोन (विकल्प के लिए 0.1μm)
ड्राइविंग सिस्टम एक्स, वाई, जेड अक्ष मैनुअल नियंत्रण
रोशनी प्रोग्रामेबल 4 सेक्शन एलईडी रिंग सरफेस लाइट, समानांतर एलईडी कंटूर लाइट, 8 सेक्शन एलईडी रिंग लाइट, सह-अक्षीय, विकल्प के लिए

सॉफ्टवेयर कार्य

◉ इनपुट सीएडी फ़ाइल और माप
◉ पार्ट्स सरणी और मैक्रो मापने
◉ ऑटो फोकस और ऊंचाई मापने
◉ नेविगेटिंग फ़ंक्शन तेजी से पता लगाने में मदद करता है
◉ शक्तिशाली ज्यामितीय मापने समारोह
◉ एकाधिक डेटा रिपोर्ट और ग्राफिकल डेटा आउटपुट फ़ंक्शन


◉ लचीला उपयोगकर्ता कार्यक्रम
◉ संदर्भ तत्व बनाना
◉ शक्तिशाली बढ़त का पता लगाने समारोह
◉ कई बाहरी सामान का समर्थन करना
◉ तत्वों की ज्यामितीय सहिष्णुता की ऑटो गणना
◉ जटिल उत्पादन को तेजी से और आसानी से मापना



मैनुअल ऑपरेशन विजन माप मशीन 2D / 3D उच्च परिशुद्धता मापने 3





कारखाना की जानकारी


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

हमारे ग्राहक और एजेंट

Visual Measurement Machine
Visual Measurement Machine
सामान्य प्रश्न
Visual Measurement MachineQ1: क्या आप एक कारखाने या ट्रेडिंग कंपनी हैं?
Visual Measurement MachineA1: हम एक कारखाने हैं और आपको 24 घंटे में सबसे तेज जवाब दे रहे हैं।
Visual Measurement MachineQ2: आपकी कंपनी मुख्य रूप से किसमें है?
Visual Measurement MachineA2: हम मुख्य रूप से दृष्टि मापने की मशीन, समन्वय मापने की मशीन, CMM और VMM जुड़नार आदि का उत्पादन कर रहे हैं।
Visual Measurement MachineQ3: उपयुक्त विशिष्टता कैसे चुनें?
Visual Measurement MachineA3: जब तक आप हमें मापने के लिए उत्पाद की विविधता और आकार बताते हैं, तब तक हमारी पेशेवर टीम आपको उपयुक्त विनिर्देशों के उपकरण को मापने की सलाह देगी।
Visual Measurement MachineQ4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
Visual Measurement MachineA4: निश्चिंत रहें!हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहक की जरूरतों के लिए अनुकूलित मशीनें भी प्रदान कर सकते हैं।
Visual Measurement MachineQ5: आपकी वारंटी अवधि क्या है?
Visual Measurement MachineA5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है।हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमारे पास है
कुछ भंगुर भागों पर बहुत सुधार हुआ।आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं।
