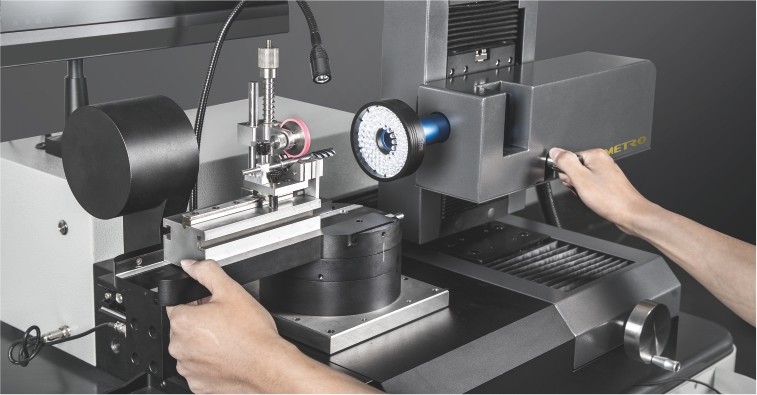

मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ

मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ

Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor
Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
मॉडल संख्या: उपकरण वीएमएम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
मूल्य: Discussible
पैकेजिंग विवरण: लकड़ी के मामले
प्रसव के समय: 15 कार्य दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 10
संपर्क करें
विस्तृत उत्पाद विवरण
गहरा रंग या काली वस्तु: ग्रे और काले एक्स एक्सिस यात्रा: 80mm
वाई एक्सिस यात्रा: 60 मिमी Z अक्ष मापने रेंज: 60 मिमी
कैमरा: 2M पिक्सेल HD कैमरा / 5M पिक्सेल HD कैमरा (Optionsl) मापने की सटीकता: X ~ Y, (2.5 + L / 100) Lm, L मापा गया लंबाई है
हाई लाइट:

vision measuring machine

,

vision measurement system



मिलिंग टूल इंस्पेक्शन सिस्टम टूल वीडियो मापन प्रणाली विज़न मापन मशीन





उत्पाद व्यवहार्यता


UNIMETRO RANGER600 टूल निरीक्षण प्रणाली लचीली रोशन प्रणाली के तहत ड्रिल, मिलिंग कटर और काउंटर और काउंटर के लिए सार्वभौमिक मापन मशीन है।कॉम्पैक्ट डिजाइन और महान स्थिरता के लिए धन्यवाद, RANGER600 को मेट्रोलॉजी रूम में, निरीक्षण प्राप्त करने या सीधे उत्पादन में नियोजित किया जा सकता है।RANGER600 टूल निरीक्षण प्रणाली को SMARTOOL सार्वभौमिक मापने वाले सॉफ़्टवेयर से कॉन्फ़िगर किया गया है, जो विशेष मापदंड ज्यामितीय नियंत्रण को पूरा करने के लिए, बाहरी मापदंड या कोण जैसे एकल मापदंड की तेज़ जाँच से शुरू होने वाले सभी प्रकार के धातु काटने के उपकरण के लिए यह सबसे अच्छा साधन है। ।उपयोगकर्ता RANGER600 के साथ आसानी से PUT-MEASURE-ANALYZE मापने की प्रक्रिया को प्राप्त कर सकते हैं।





उन्नत डिजाइन



-Ergonomic डिजाइन और ठोस निर्माण।
-एचडी इमेज कैप्चरिंग और डिस्प्ले संयोजन, माइक्रोस्कोप बढ़ाई स्तर भी वैकल्पिक है।
- आसान उपकरण पकड़े और संरेखण के लिए स्थिर और सटीक वी ब्लॉक।
- रोटरी चरण पर 0 डिग्री और 90 डिग्री के यांत्रिक निश्चित माप कोण उपलब्ध हैं।
- उच्च सटीकता एनकोडर को रोटरी तालिका में एम्बेड किया गया है, जो उपयोगकर्ताओं के लिए सटीक कोण स्थान प्रदान करता है।

-Multiple खंड सतह रोशनी के लिए प्रोग्राम एलईडी एलईडी लाइट, समोच्च प्रकाश व्यवस्था और मानक सुविधाओं के लिए मुफ्त कोण सहायक प्रकाश भी शामिल है।
--SMARTOOL मापने वाला सॉफ्टवेयर उपकरण काटने के लिए विशिष्ट माप कार्य प्रदान करता है।
-ऑटोमैटिक एज डिटेक्शन, रिटेल के साथ फास्ट एंगल मेजरमेंट, सीएडी एलिमेंट तुलना फंक्शन उपलब्ध हैं।
- एक्सेल फाइल रिपोर्ट या सीएडी फाइल के लिए तेजी से उत्पादन का परिणाम।
--ALL-IN-ONE पीसी सिस्टम मशीन को अधिक स्थिर बनाता है।



मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 0

मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 1


विनिर्देश



25 टन क्रॉलर उत्खनन के लिए विनिर्देश

एक्स अक्ष यात्रा

80 मिमी

Y अक्ष यात्रा

60 मिमी

Z अक्ष मापने रेंज

60 मिमी

अधिकतम उपकरण व्यास

50 मिमी

अधिकतम उपकरण की लंबाई

300 मिमी

काम करने की दूरी

90 मिमी

लेंस

0.7-4.5X ने जूम लेंस डेंट किया

कैमरा

2M पिक्सेल HD कैमरा / 5M पिक्सेल HD कैमरा (Optionsl)

रैखिक पैमाने पर संकल्प

0.0001 मिमी

बढ़ाई

12.6X ~ 79.2X / 25.2X ~ 158.4X (वैकल्पिक)

देखने के क्षेत्र

27 * 20 मिमी ~ 4.3 * 3.3 मिमी / 13.5 * 10 मिमी ~ 2.3 * 1.6 मिमी (वैकल्पिक)

मापने की सटीकता

X ~ Y, (2.5 + L / 100) Lm, L मापा गया लंबाई है

पीसी

ऑल-इन-वन पीसी सिस्टम, विंडोज 10 ओएस, 24 "एलसीडी मॉनिटर के साथ

रोशनी

8 सेक्शन रिंग लाइट, कंटूर लाइट और फ्लेक्सिबल असिस्टेंट लाइट, सभी सॉफ्टवेयर कंट्रोल और प्रोग्रामेबल हैं।

इनपुट प्रारूप

डीएक्सएफ फाइलें

आउटपुट स्वरूप

एक्सेल, डीएक्सएफ







एकाधिक कोण मापने



मापने की प्रक्रिया के दौरान अधिक तेज़ और सटीक उपकरण कोण स्थान के लिए, RANGER600 की रोटरी तालिका 2 यांत्रिक निश्चित कोण, 0 डिग्री और 90 डिग्री प्रदान करती है।0 डिग्री की स्थिति में उपयोगकर्ता टूल एंड, टूल एंड - सेंटर शाफ्ट, टूल एंड - फ्रंट एंगल आदि को मापने में सक्षम हैं और 90 डिग्री की स्थिति हेलिक्स एंगल, एक्सियल फ्रंट एंगल, फर्स्ट रियर एंगल, सेकंड रियर एंगल और टिल्टिंग के लिए उपलब्ध है। बढ़त कोण, आदि।
यदि अन्य कोण स्थान की आवश्यकता होनी चाहिए, तो उपयोगकर्ता सटीक एनकोडर का भी उपयोग कर सकते हैं जो प्राप्त करने के लिए रोटरी तालिका में एम्बेडेड है।सॉफ्टवेयर में कोण रीडिंग प्रदर्शित होता है।



मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 2
                      0 डिग्री 45 डिग्री 90 डिग्री




मानक सहायक सामग्री



नि: शुल्क कोण सहायक प्रकाश

एक लचीली बांह पर एक मंद अतिरिक्त प्रकाश उपलब्ध है।जो उपयोगकर्ताओं को एक स्थानीय बढ़ाने वाली छवि प्राप्त करने में मदद करता है।
मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 3

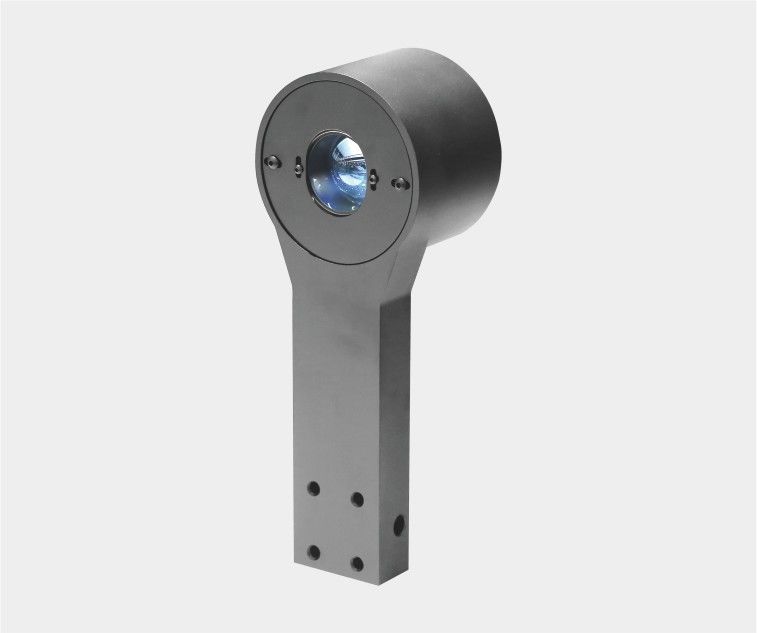

कंटूर लाइट मॉड्यूल

RANGER600 एक समानांतर प्रकाश पथ समोच्च एलईडी प्रकाश मॉड्यूल सहित है, जो एक्स अक्ष दिशा के साथ चल रहा है, उपकरण के समोच्च को मापते समय उपयोगकर्ता को ऑब्जेक्ट दृश्य का सबसे अच्छा चित्र और तेज किनारे प्रदान करता है।

मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 4


बेस टेबल

सामग्री और औजारों के भंडारण के लिए व्यावहारिक और खुले-दृश्य भंडारण स्थान के साथ ठोस स्टैंडिंग वर्क स्टेशन।
मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 5



उपकरण धारक

मशीन के किनारे एक मल्टीपल सेक्शन टूल होल्डर लगा हुआ है।भ्रम की स्थिति से बचने के लिए उपयोगकर्ता तैयारी के लिए सभी उपकरण रख सकते हैं।

मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 6




SMARTOOL मापने वाला सॉफ्टवेयर


काटने के उपकरण को मापने के लिए अग्रणी

SMARTOOL कटिंग टूल्स को मापने वाले सॉफ्टवेयर को उच्च सटीकता ऑप्टिकल और डिजिटल मापने की तकनीक के आधार पर विकसित किया गया है, यह संचालित करने के लिए आसान और सहज है और कई मापने और मूल्यांकन एल्गोरिदम प्रदान करता है, जो विशेष रूप से निर्मित या पीस व्यवसाय में तेज है।

सभी आवर्धन पर तीव्र, उच्च-विपरीत विचार।
उच्च ज़ूमिंग स्तर यहां तक ​​कि सबसे छोटी सतह के विवरण या सूक्ष्म-उपकरणों के निरीक्षण का विश्लेषण करने की अनुमति देता है।
सहज और आसान ऑपरेटिंग सॉफ़्टवेयर इंटरफ़ेस-तेज़ और आसान माप एप्लिकेशन के लिए, सभी फ़ंक्शन कुंजियाँ और ऑपरेशन पैनल ग्राफिकल हैं, और स्वचालित एज डिटेक्शन फ़ंक्शन विभिन्न ऑपरेटरों के माप परिणाम अंतर को खत्म करने में मदद करता है।
अस्पष्ट छवि दृश्य और वास्तविक समय समोच्च वक्र दृश्य-उपयोगकर्ताओं के बीच नि: शुल्क स्विच अवलोकन प्राप्त करने में सक्षम हैं और डायनामिक घूर्णन प्रक्रिया के दौरान औजारों के अधिकतम किनारों को मापते हैं। उन्नत अंशांकन और क्षतिपूर्ति प्रक्रिया-SMARTOOL सॉफ्टवेयर उन्नत अंशांकन और मुआवजा कार्य प्रदान करता है, अत्यधिक माप की सटीकता में वृद्धि।

मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 7




अग्रणी विशेषताएं



आसान कामकाज

उच्च रिज़ॉल्यूशन इमेज डिस्प्ले और ग्राफिकल ऑपरेशन इंटरफ़ेस।सभी फ़ंक्शन कुंजियाँ और नियंत्रण कक्ष सॉफ़्टवेयर विंडो पर प्रदर्शित होते हैं।



मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 8





गतिशील वास्तविक समय वक्र दृश्य

सॉफ्टवेयर वास्तविक समय बढ़त का पता लगाने के लिए वक्र दृश्य प्रदान करता है, जो किनारे का विश्लेषण करता है और अधिक सहज और स्पष्ट मापता है।उपयोगकर्ता प्रक्रिया को मापने के दौरान किसी भी समय वक्र दृश्य मोड में स्विच करने में सक्षम हैं।



मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 9





रेटिकल के साथ तेजी से कोण को मापने

SMARTOOL सॉफ्टवेयर के इमेज एरिया में प्रदर्शित किया गया रिटिकल स्वतंत्र रूप से घूर्णन योग्य है और कोण प्रदर्शित करने में सक्षम है।उपयोगकर्ता बढ़त की तुलना के लिए रेटिकल का उपयोग करके आसानी से तेजी से कोण को प्राप्त कर सकते हैं।



मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 10





सीएडी तुलना

SMARTOOL मापने वाला सॉफ्टवेयर CAD तुलना फ़ंक्शन का समर्थन कर रहा है।उपयोगकर्ता उपकरण के सीएडी ड्राइंग को सीधे संदर्भ के रूप में सॉफ़्टवेयर में इनपुट कर सकते हैं, और काटने के उपकरण के ज्यामितीयताओं का मूल्यांकन करने के लिए वास्तविक छवि की तुलना ड्राइंग से कर सकते हैं।

मापने की क्षमता।



मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 11




मापने की क्षमता



मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 12
हेलिक्स एंगल एक्सियल फ्रंट एंगल फर्स्ट रियर एंगल



मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 13
दूसरा रियर एंगल झुकाव एज





मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 14
टूल एंड टूल एंड - सेंटर शाफ्ट टूल एंड - फ्रंट एंगल



मिलिंग टूल इंस्पेक्शन सिस्टम टूल विज़न माप मशीन 24 "एलसीडी मॉनिटर के साथ 15
पहला रियर एंगल दूसरा रियर एंगल
