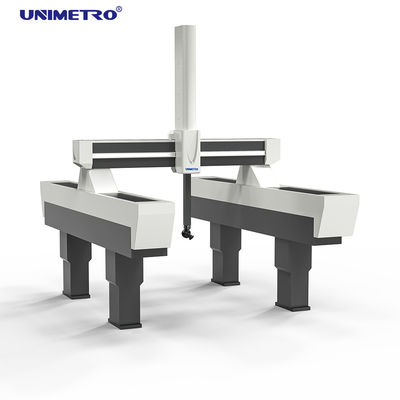

सुपर सटीक 3D मापने मशीन 1.1 उम समन्वय उपाय मशीन समन्वय

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
प्रमाणन: CE
मॉडल संख्या: Metroking
न्यूनतम आदेश मात्रा: 1
मूल्य: Discussible
पैकेजिंग विवरण: लकड़ी के मामले
प्रसव के समय: 60 दिनों के काम
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1 75 प्रति दिन
विस्तार जानकारी
सामग्री: ग्रेनाइट वाई अक्ष गाइड रास्ता: डुओ डोवेटेल गाइड वे
सर्वो मोटर्स: उच्च शक्ति सर्वो मोटर्स एमपीईई (उम) एस: 1.1+एल/400 से
एमपीईपी (उम) एस: 1.4 से
हाई लाइट:

मशीनों को मापने के समन्वय

,

ऑप्टिकल का समन्वय मापने की मशीन


उत्पाद विवरण



सुपर सटीक 3 डी समन्वय मापने की मशीन सटीकता 1.1 उम संस्थान से



विवरण

मेट्रोकिंग श्रृंखला 3 डी समन्वय मापने की मशीन उच्च सटीकता मापने वाली मशीन के विकास और निर्माण के अनुभव का प्रतिबिंब है।कई उद्योगों द्वारा स्वीकृत, मेट्रोकिंग श्रृंखला उच्च परिशुद्धता मापने वाले उद्योग में एक विशिष्ट मॉडल बन जाती है।यह उच्च सटीकता के काम के टुकड़े को मापने और वक्र स्कैनिंग के लिए उपयुक्त है, आधिकारिक संस्थान और मानक टुकड़े को मापने के लिए भी।

मेट्रोकिंग श्रृंखला उच्च परिशुद्धता सीएनसी 3 डी समन्वय मापने की मशीन ग्रेनाइट सामग्री, परिमित तत्व डिजाइन और गैन्ट्री संरचना का उपयोग कर रही है, उच्च स्थिरता और विश्वसनीयता सुनिश्चित करती है।

ग्रेनाइट क्रॉस बीम, एकीकृत मशीन बेस, कॉलम वर्किंग स्टेज और जेड अक्ष एक पूर्ण-बंद फ्रेमिंग संरचना बनाते हैं, उच्च स्थिरता, कम विरूपण और उत्कृष्ट थर्मल स्थिरता की विशेषताएं सुनिश्चित करते हैं।

मेट्रोकिंग श्रृंखला 3 डी समन्वय मापने वाली मशीन की 3 धुरी ड्राइविंग सिस्टम के रूप में उन्नत सॉफ्ट स्टील वायर सिंक्रोनस गियर बेल्ट का उपयोग कर रही है, चलने की प्रक्रिया कोई शोर, तेज़ पता लगाने और लंबे जीवन चक्र का निर्माण नहीं करेगी।

वाई अक्ष ड्राइविंग सिस्टम के रूप में डीयूओ डोवेटेल गाइड मार्ग का उपयोग कर रहा है, केंद्र ड्राइविंग का उपयोग कर 3 अक्ष, उच्च सटीकता रैखिक स्केल केंद्र की स्थिति में स्थापित होते हैं, धुरी आंदोलन की ऑफसेट को रोकते हैं, एबी त्रुटि को कम करते हैं।

उच्च शक्ति वाले सर्वो मोटर्स का उपयोग, गति नियंत्रण प्रदर्शन में काफी सुधार करता है, बेहतर त्वरण, ब्रेकिंग और तेजी से चलने को प्राप्त करता है।

मेट्रोकिंग श्रृंखला 3 डी समन्वय मापने वाली मशीन उच्च प्रदर्शन वायु प्रणाली का उपयोग कर रही है, जेड अक्ष वायु संतुलन के साथ है, पता लगाने की सटीकता में सुधार करता है, आंदोलन को विश्वसनीय और सुचारू बनाता है।3 स्तर सटीक फिल्टर सिस्टम, गाइड मार्ग का एक लंबा जीवन चक्र सुनिश्चित करता है।उच्च प्रदर्शन पावर केबल और टोलाइन का उपयोग करना, इलेक्ट्रॉनिक्स की स्थिरता सुनिश्चित करता है।

उच्च गुणवत्ता ग्रेनाइट वर्कटेबल:

उन्नत रेनिशॉ यूसीसी श्रृंखला नियंत्रक

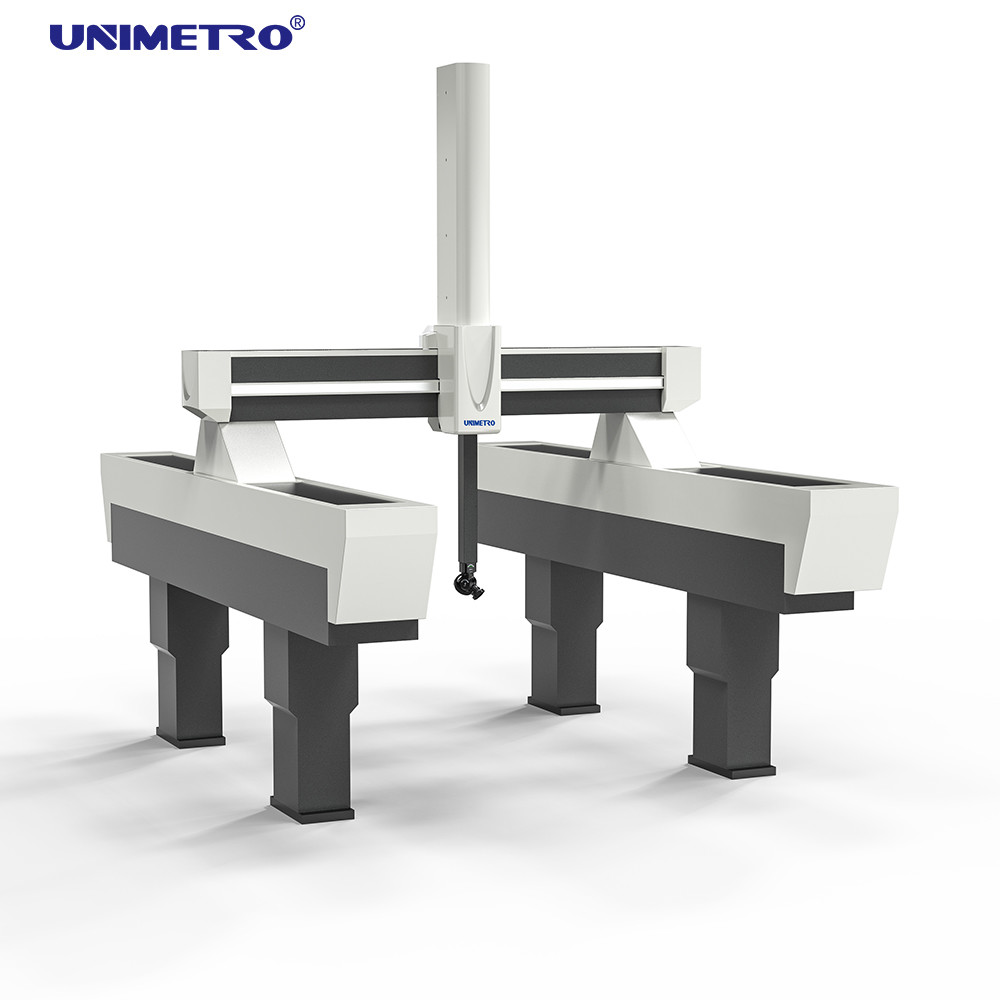

सुपर सटीक 3D मापने मशीन 1.1 उम समन्वय उपाय मशीन समन्वय 0


3 डी समन्वय मापने की मशीन के लिए सार्वभौमिक नियंत्रण

मेट्रोकिंग सीरीज़ 3डी कोऑर्डिनेट मेजरमेंट मशीन फुल लाइन ट्रिगर प्रोब और कॉन्टैक्ट टाइप स्कैनिंग प्रोब के साथ संगत है।इसके अलावा लेजर लाइन स्कैनिंग जांच, उच्च सटीकता बिंदु स्कैनिंग सिर और एलवी श्रृंखला उच्च संकल्प सीसीडी डिजिटल ऑप्टिकल दृष्टि मापने सिर, उच्च सटीकता जटिल वक्र उच्च गति स्कैनिंग (रिवर्स इंजीनियरिंग), सूक्ष्म आयाम उच्च सटीकता गैर-संपर्क मापने को प्राप्त करने के लिए।

तकनीकी मापदंड

नमूना एक्सिस सटीकता मापना आयाम कार्यालय वज़न अधिकतम लोडिंग
मस्सारिंग रेंज ISO10360-2:2001/GB/T16857.2-2006
एक्स यू जेड एस एलएक्स लियू ल्ज़ू डब्ल्यूएक्स वाईयू वज़ू
मिमी मिमी मिमी एमपीईई (उम) एमपीईपी (उम) मिमी मिमी मिमी मिमी मिमी मिमी किलोग्राम किलोग्राम
एनसीएफ553 500 500 300 1.1+एल/400 . से 1.4 . से 1600 1400 2550 600 600 400 6000 300
एनसीएफ564 500 600 400 1.2+ली/400 . से 1.5 . से 1600 1600 2750 600 700 500 6200 350
एनसीएफ575 500 700 500 1.4+ली/400 . से 1.5 . से 1600 1800 2950 600 800 600 6800 500
एनसीएफ686 600 800 600 1.4+ली/400 . से 1.5 . से 1700 2000 3150 700 900 700 7200 600
एनसीएफ8106 800 1000 600 1.2+ली/400 . से 1.5 . से 1900 2400 3150 900 1100 700 7800 700
एनसीएफ10126 1000 1200 600 1.25+ली/400 . से 1.8 . से 2100 2800 3150 1100 1300 700 9800 800

काम करने की स्थिति

पावर वोल्टेज: 220V

वायु दाब: 0.7-1.0 एमपीए

फ़िल्टर सटीकता: 0.3um

वायु आपूर्ति: 0.12-0.45m³/मिनट

तापमान रेंज: 18-22 डिग्री सेल्सियस

प्रति घंटा तापमान चक्र: 1°C/h

थर्मल ग्रेडिएंट: 1 डिग्री सेल्सियस / एम

सापेक्ष आर्द्रता: 55% -65%
