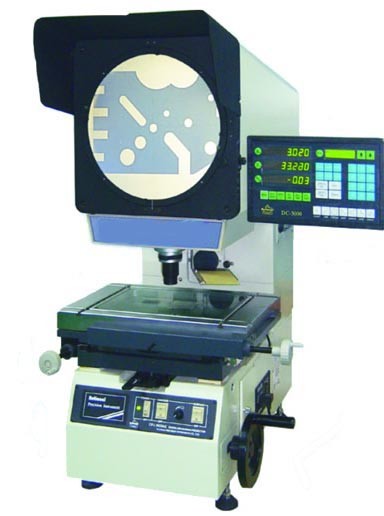

300 मिमी स्क्रीन ऑप्टिकल प्रोफाइल प्रोजेक्टर फिक्स स्टेज भारी लोड 250 मिमी सफर

300 मिमी स्क्रीन ऑप्टिकल प्रोफाइल प्रोजेक्टर फिक्स स्टेज भारी लोड 250 मिमी सफर

300 mm Screen Optical Profile Projector Fix Stage Heavy loading 250 mm travel

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
मॉडल संख्या: UNIPJ-300AZ

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: लकड़ी के मामले
प्रसव के समय: 5 दिनों के काम
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 20
अब से संपर्क करें
विस्तृत उत्पाद विवरण
माप सटीकता: ≤ (3 + L/75) स्क्रीन आकार (मिमी): 312 मिमी, प्रदर्शन श्रेणी Ф > Ф300 (क्रॉस लाइन) के साथ
स्क्रीन रोटरी रेंज: 0 ° ~ 360 ° रोटरी कोण संकल्प: 1 'या 0.01 °
रोशनी: 24V / 150W - हैलोजन लैंप

300 मिमी स्क्रीन ऑप्टिकल प्रोफाइल प्रोजेक्टर फिक्स स्टेज भारी लोड 250 मिमी सफर

विशेषताएं

उच्च शीर्षता: परिपक्व स्थापना प्रौद्योगिकी XY, XY की शीर्षता, और YZ अक्ष सुनिश्चित करता है।

उच्च सटीकता: मापने सटीकता 3 + L / 75um, उद्योग में अग्रणी।

हैवी लोड हो रहा है: उन्नत यांत्रिक डिजाइन, ठीक मंच, अधिकतम लोड हो रहा है 50 किलोग्राम प्रदान करता है, और सटीकता अधिकतम लोड हो रहा तहत स्थिर बनी हुई है।

बकाया ऑप्टिकल संरचना: UNIPJ श्रृंखला ऑप्टिकल प्रोफ़ाइल प्रोजेक्टर बकाया ऑप्टिकल डिजाइन के साथ है, उपयोगकर्ताओं को साफ छवि प्रस्तुत करते हैं, और पर्यावरण प्रकाश स्रोत से प्रभाव को समाप्त।

सटीक कोण को मापने: पेश स्क्रीन एक धुरी, पारंपरिक एनकोडर के बजाय सर्कल झंझरी स्थिति ट्रांसड्यूसर का उपयोग करता यांत्रिक त्रुटि और प्रतिक्रिया को नष्ट करने, कोण को मापने के उच्च सटीकता सुनिश्चित करने।

बढ़त डिटेक्टर: किनारे डिटेक्टर, विकल्प के लिए ऑटो बढ़त के साथ डिटेक्टर उपयोगकर्ताओं को स्वचालित बढ़त मिल सकती है।

परिचय

जब समोच्च प्रकाश का उपयोग कर UNIPJ-300AZ श्रृंखला प्रोफ़ाइल प्रोजेक्टर अच्छी तरह से अपनी बकाया ऑप्टिकल प्रणाली और सटीक बढ़ाई से जाना जाता है, समोच्च बढ़त मापने की त्रुटि कम से कम 0.08% है। इसके अलावा पैर स्विच शामिल किया गया है, उपयोगकर्ताओं के लिए अधिक सुविधाजनक आपरेशन प्रदान करता है।

UNIPJ-300AZ श्रृंखला प्रोफ़ाइल प्रोजेक्टर तय चरण संरचना का उपयोग किया जाता है। उपयोगकर्ता ध्यान केंद्रित के लिए ऑप्टिकल बॉक्स हटो। जो काम चरण के लिए बहुत भारी लोडिंग क्षमता प्रदान करता है। इसके अलावा मंच ट्रेवल आकार पारंपरिक मॉडल की तुलना में ज्यादा बड़ा होना संभव है।

पैरामीटर्स

आदर्श नकारात्मक छवि UNIPJ-3015A UNIPJ-3020A UNIPJ-3025A
सकारात्मक छवि UNIPJ-3015AZ UNIPJ-3025AZ UNIPJ-3025AZ
काम करने की मेज मंच आकार (मिमी) 354 * 228 404 * 228 450 * 280
ग्लास आकार (मिमी) 210 * 160 260 * 160 306 * 196
एक्स अक्ष, यात्रा (मिमी) 150 200 250
वाई अक्ष यात्रा (मिमी) 100 100 250
जेड अक्ष यात्रा (मिमी) 100 (ध्यान देने के लिए) 100 (ध्यान देने के लिए) 100 (ध्यान देने के लिए)
वजन (किलोग्राम) 160 160 180
आयाम (एल * डब्ल्यू एच) (मिमी) 780 * 780 * 1100 780 * 780 * 1100 810 * 780 * 1120

माप सटीकता ≤ (3 + L / 75)
(एल काम के टुकड़े की लंबाई मापी जा करने के लिए, इकाई है: मिमी)
संकल्प (एक्स अक्ष, वाई अक्ष) 0.5μm

प्रॉजेक्टर स्क्रीन स्क्रीन का आकार (मिमी) Ф312mm, प्रदर्शन रेंज> Ф300 (क्रॉस लाइन के साथ)
स्क्रीन रोटरी रेंज 0 ° ~ 360 °
रोटरी कोण संकल्प 1 `या 0.01 °

लेंस बढ़ाई 10X (विकल्प) 20X (विकल्प) 50X (विकल्प) 100X (विकल्प)
(मिमी) वस्तु को देखने Ф60 Ф30 Ф15 Ф6
काम दूरी (मिमी) 77.7 44.3 38.4 25.4
Max.Workpiece ऊंचाई 90mm 90mm 90mm 90mm
डाटा प्रोसेसिंग प्रणाली डीसी-3000 बहु समारोह डाटा प्रोसेसिंग अंग्रेजी में प्रदर्शित होने प्रणाली, डेटा इकट्ठा और बिंदु, रेखा, चक्र, कोण और दूरी को मापने के लिए इस्तेमाल किया जा सकता है।
रोशनी पारेषण और प्रतिबिंब की रोशनी: 24V / 150W-हैलोजन लैंप।
शक्ति 110V / 220V (एसी) 50/60 हर्ट्ज कुल बिजली = 400W
शीतलक प्रशंसकों द्वारा
सामान मिनी प्रिंटर (विकल्प), एज डिटेक्टर (विकल्प), M2D सॉफ्टवेयर (विकल्प) और इतने पर, कृपया अधिक जानकारी के लिए प्रोफाइल प्रोजेक्टर के लिए सहायक उपकरण के लिए देखें
