जेड एक्सिस मोटरीकृत ऑप्टिकल प्रोफाइल प्रोजेक्टर यात्रा गति 0.1 मिमी संकल्प 0.5 मिमी

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
मॉडल संख्या: UNIPJ-3000DZ
न्यूनतम आदेश मात्रा: 1
मूल्य: Discussible
पैकेजिंग विवरण: लकड़ी के मामले
प्रसव के समय: 10 दिनों के काम
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 10
विस्तार जानकारी
जेड अक्ष आंदोलन: मोटर एक्स, वाई अक्ष आंदोलन: नियमावली
संकल्प: 0.5 मिमी बढ़ाई: विकल्प के लिए 10, 20, 50, 100 X
Z-अक्ष यात्रा गति: 5, 1, 0.01 शक्ति: 110V/220V (एसी) 50/60 हर्ट्ज कुल शक्ति = 400W
हाई लाइट:

डिजिटल प्रोफाइल प्रोजेक्टर

,

क्षैतिज प्रोफ़ाइल प्रोजेक्टर


उत्पाद विवरण



जेड एक्सिस मोटराइज्ड ऑप्टिकल प्रोफाइल प्रोजेक्टर ट्रैवल स्पीड 0.1 एमएम रेजोल्यूशन 0.5 एमएम



परिचय



UNIPJ-3000DZ ऑप्टिकल प्रोफाइल प्रोजेक्टर Z अक्ष आंदोलन के लिए स्टेप मोटर का उपयोग कर रहा है, आसान और तेज़ फ़ोकसिंग प्रक्रिया प्रदान करता है।विभिन्न एप्लिकेशन को संतुष्ट करने के लिए विकल्प के लिए 10X, 20X, 50X और 100X आवर्धन लेंस हैं।



UNIPJ-3000DZ श्रृंखला ऑप्टिकल प्रोफाइल प्रोजेक्टर ऑप्टिकल सिस्टम की उत्कृष्ट गुणवत्ता के साथ एम्बेडेड है।श्रृंखला स्पष्ट छवि और सटीक बढ़ाई की संसाधित है।समोच्च प्रकाश के साथ समोच्च मापने की त्रुटि 0.08% से कम है।निर्देशांक की संकेत त्रुटि (3+l/75) um के अंतर्गत है, (L मापे जाने वाले टुकड़े किए गए कार्य की लंबाई है, इकाई: मिमी)।

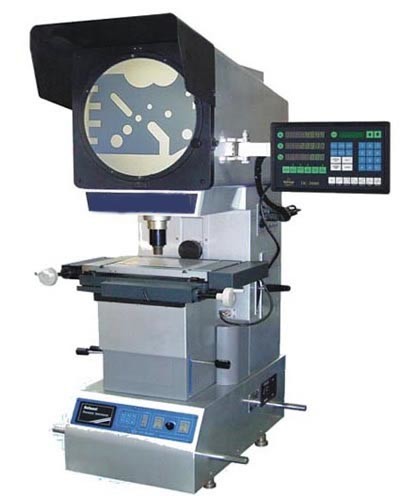

जेड एक्सिस मोटरीकृत ऑप्टिकल प्रोफाइल प्रोजेक्टर यात्रा गति 0.1 मिमी संकल्प 0.5 मिमी 0



विशेषताएँ



मोटर चालित Z अक्ष आंदोलन।

स्थिर और उच्च कठोरता कार्य चरण, जो सटीक माप की नींव है।

0.5um रिज़ॉल्यूशन रैखिक तराजू के साथ एम्बेडेड, अधिक सटीक माप प्रदान करता है।

एनकोडर के बजाय कोण मापने के लिए सर्कल ग्रेटिंग ट्रांसड्यूसर का उपयोग करना, उच्च सटीकता सुनिश्चित करता है।

उत्कृष्ट ऑप्टिकल सिस्टम, स्पष्ट छवि।

चमक समायोज्य रोशनी, उपयोगकर्ताओं को स्पष्ट छवि और बढ़त हासिल करने में मदद करती है।

सतह प्रकाश शामिल है।उपयोगकर्ता श्रृंखला के साथ वस्तु की सतह का भी निरीक्षण कर सकते हैं।



जेड एक्सिस मोटरीकृत ऑप्टिकल प्रोफाइल प्रोजेक्टर यात्रा गति 0.1 मिमी संकल्प 0.5 मिमी 1



मापदंडों

विनिर्देश

नमूना

UNIPJ-3015DZ

UNIPJ-3020DZ

काम करने की मेजधातु तालिका का आकार (मिमी)

354*228

404*228

कांच की मेज (मिमी)

210*160

260*160

एक्स-अक्ष, यात्रा (मिमी)

150

200

वाई-अक्ष, यात्रा (मिमी)

100

100

जेड-अक्ष, यात्रा (मिमी)

100

100

वज़न

(किलोग्राम)

120

125

आयाम (एल * डब्ल्यू * एच)

(मिमी)

770*550*1100

770*550*1100

माप सटीकता (उम)

एक्स-अक्ष, वाई अक्ष: (3 + एल / 50) जेड अक्ष; 4 + एल / 10 (एल मापा जाने वाले काम के टुकड़ों की लंबाई है, इकाई: मिमी)

Z-अक्ष यात्रा 'गति'

5,1,0.01

संकल्प (एक्स-अक्ष, वाई-अक्ष)

0.5μm

प्रक्षेपक स्क्रीन

स्क्रीन का आकार (मिमी)

Ф312 प्रयुक्त रेंज>Ф300(क्रॉस लाइन के साथ)

स्क्रीन रोटरी रेंज

0°~360°

रोटरी कोण संकल्प

1‵ या 0.01°

लेंस

बढ़ाई

5X (विकल्प)

10X (विकल्प)

20X (विकल्प)

50X (विकल्प)

100X (विकल्प)

वस्तु दृश्य (मिमी)

60

30

15

6

3

कार्य दूरी (मिमी)

53

77.7

44.3

38.4

25.3

डाटा प्रोसेसिंग सिस्टम

DC-3000 मल्टी-फ़ंक्शन डेटा प्रोसेसिंग सिस्टम अंग्रेजी में दिखाई देता है, इसका उपयोग डेटा एकत्र करने और बिंदु, रेखा, वृत्त, कोण और दूरी को मापने के लिए किया जा सकता है।

रोशनी

संचरण और प्रतिबिंब की रोशनी: 24V/150w-हलोजन लैंप।

शक्ति

110V/220V (एसी) 50/60 हर्ट्ज कुल शक्ति = 400W

शीतलक

प्रशंसकों द्वारा

सामान

मिन-प्रिंटर (विकल्प), एज डिटेक्टर (विकल्प), एम 2 डी सॉफ्टवेयर (विकल्प) और इसी तरह, कृपया अधिक जानकारी के लिए प्रोफाइल प्रोजेक्टर के लिए सहायक उपकरण देखें

अनुशंसित सहायक तालिका

भार लोड हो रहा है: 250 किग्रा आयाम: 800 (एल) * 550 (एच) * 650 (डब्ल्यू) मिमी
