बड़े आकार विजन माप मशीन तेजी से आंदोलन पीसीबी एलसीडी दृष्टि मापने सिस्टम

बड़े आकार विजन माप मशीन तेजी से आंदोलन पीसीबी एलसीडी दृष्टि मापने सिस्टम

    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
    • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
  • Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: चीन
    ब्रांड नाम: UNIMETRO
    मॉडल संख्या: वह

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1
    पैकेजिंग विवरण: लकड़ी के मामले
    प्रसव के समय: 30 दिनों के काम
    भुगतान शर्तें: टी/टी
    आपूर्ति की क्षमता: <body> 1 प्रति माह</span>
    अब से संपर्क करें
    विस्तृत उत्पाद विवरण
    z अक्ष यात्रा: 150 मिमी उद्देश्य लेंस: मैनुअल िडटेंट जूम लेंस / Autozoom लेंस 0.7-4.5X / Navitar विकल्प के लिए लेंस
    बढ़ाई: 33-195 X दृष्टि क्षेत्र: 8.1-1.3
    मापने संकल्प: 1um / 0.5um / 0.25um / 0.1um के लिए वैकल्पिक मापने सॉफ्टवेयर: वाजिब Vue 3 डी समग्र मापने सॉफ्टवेयर
    रोशनी: निर्देशयोग्य 8 वर्गों अंगूठी सतह प्रकाश, 40 वर्गों अंगूठी विकल्प के लिए एलईडी, समानांतर समोच्च प्रका

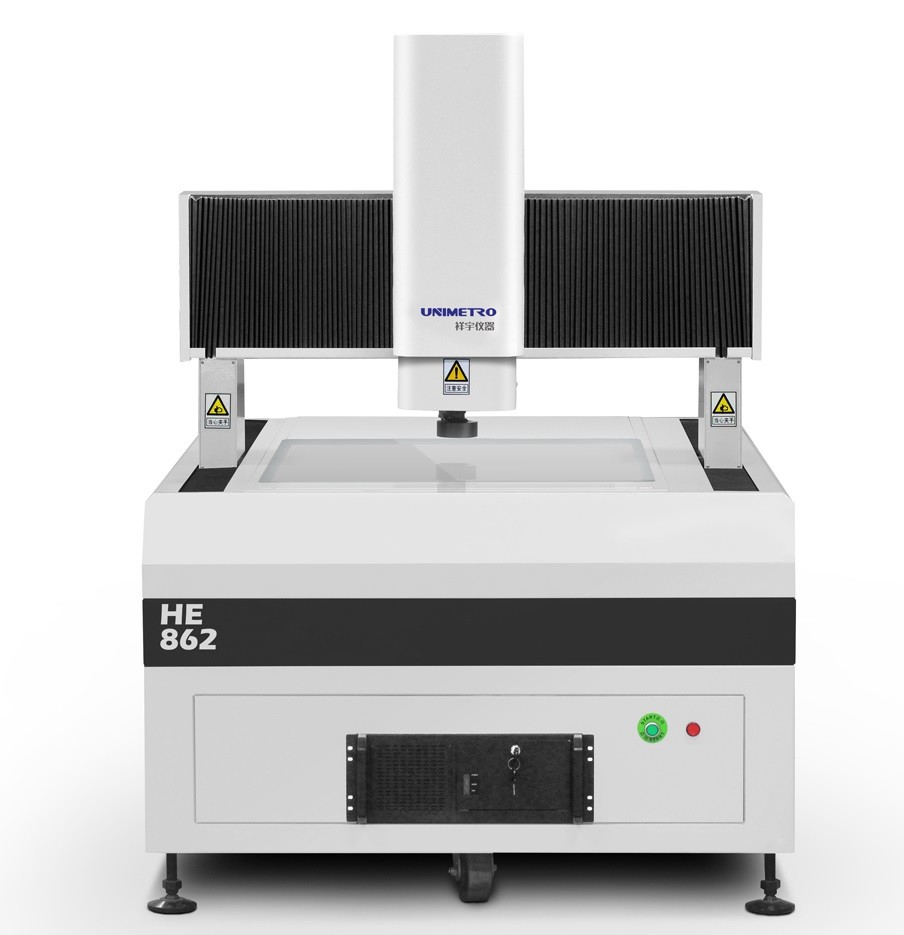

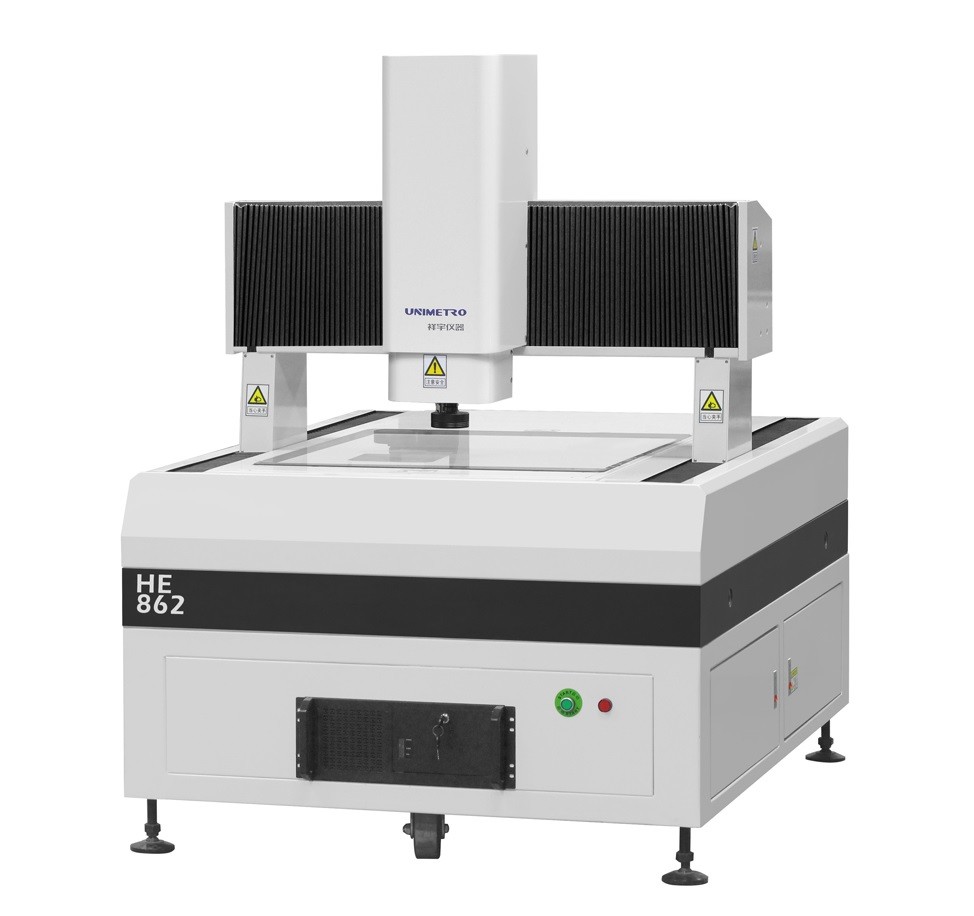

    हे सीरीज गैन्ट्री टाइप सीएनसी स्वचालित विजन मापन मशीन

    उत्पाद डिस्क्रिप्शन

    HE श्रृंखला उच्च सटीकता गैन्ट्री प्रकार दृष्टि माप मशीन उच्च सटीकता और उच्च दक्षता को जोड़ती है, विभिन्न प्रकार के हिस्सों के ज्यामितीय तत्वों के लिए उच्च गति माप प्रदान करती है। एचई श्रृंखला का व्यापक रूप से उद्योगों और उत्पादों में पीसीबी, तांबा पहना हुआ टुकड़े टुकड़े, बड़े चश्मा, एलसीडी मॉड्यूल, और इन्सुलेशन सामग्री आदि के रूप में उपयोग किया जाता है।

    परिमित तत्व विश्लेषण एचई श्रृंखला की डिजाइनिंग प्रक्रिया में पेश किया गया है, उच्च कठोरता और सटीक यांत्रिक संरचना सुनिश्चित करता है। मशीन बेस बंद फ्रेम चलने योग्य पुल प्रकार संरचना का उपयोग कर रहा है, जो कि सरल है और उच्च लोडिंग क्षमता और सर्वोत्तम गति प्रदर्शन प्रदान करता है।

    000 ग्रेड ग्रेनाइट मशीन बेस, उच्च कठोरता, संक्षारण प्रतिरोध और उच्च स्थिरता प्रदान करता है।

    कार्य चरण कई उत्पादों के फिक्स्चरिंग समाधान को पूर्व निर्धारित करने में सक्षम है, कई लेंस संयोजन विकल्प के लिए भी है, विभिन्न ग्राहकों से अलग माप आवश्यकता को पूरा करते हैं।

    पूर्ण बंद लूप गति नियंत्रण प्रणाली सर्वोत्तम आंदोलन और स्थिति प्रदर्शन सुनिश्चित करता है।

    परिमित तत्व विश्लेषण और 000 ग्रेड ग्रेनाइट के साथ, हमें सबसे उचित और अनुकूलित मशीन फ्रेम डिज़ाइन मिलता है, जो उच्च कठोरता और विश्वसनीयता सुनिश्चित करता है।

    HE श्रृंखला उच्च दक्षता बड़े आकार के दृष्टि माप मशीन यूडब्ल्यूसी गति नियंत्रक और उच्च टोक़ मोटर का उपयोग कर रही है, उच्च प्रदर्शन गति नियंत्रण प्रदान करता है, उच्च त्वरण और तेजी से पता लगाने माप प्रक्रिया में उच्च दक्षता प्रदान करता है।

    यूडब्ल्यूसी बड़े आकार के दृष्टि माप मशीन समाधान पैकेज, विकल्प के लिए पैनासोनिक मोटर

    मशीन फ्रेम चलती गैन्ट्री संरचना के साथ है जो उच्च लोडिंग और बेहतर आंदोलन प्रदर्शन के साथ एक सरल, स्मार्ट संरचना सुनिश्चित करता है।

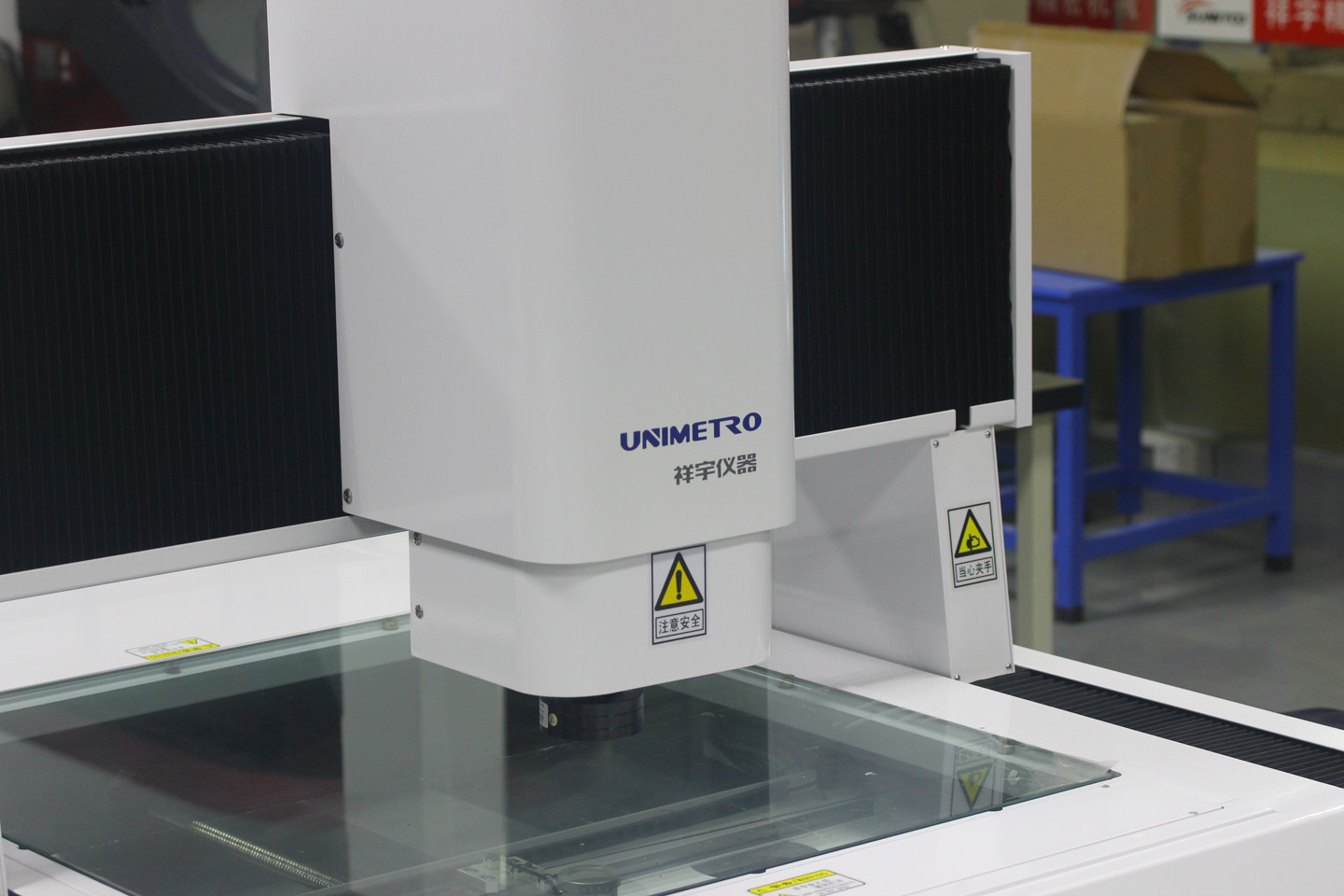

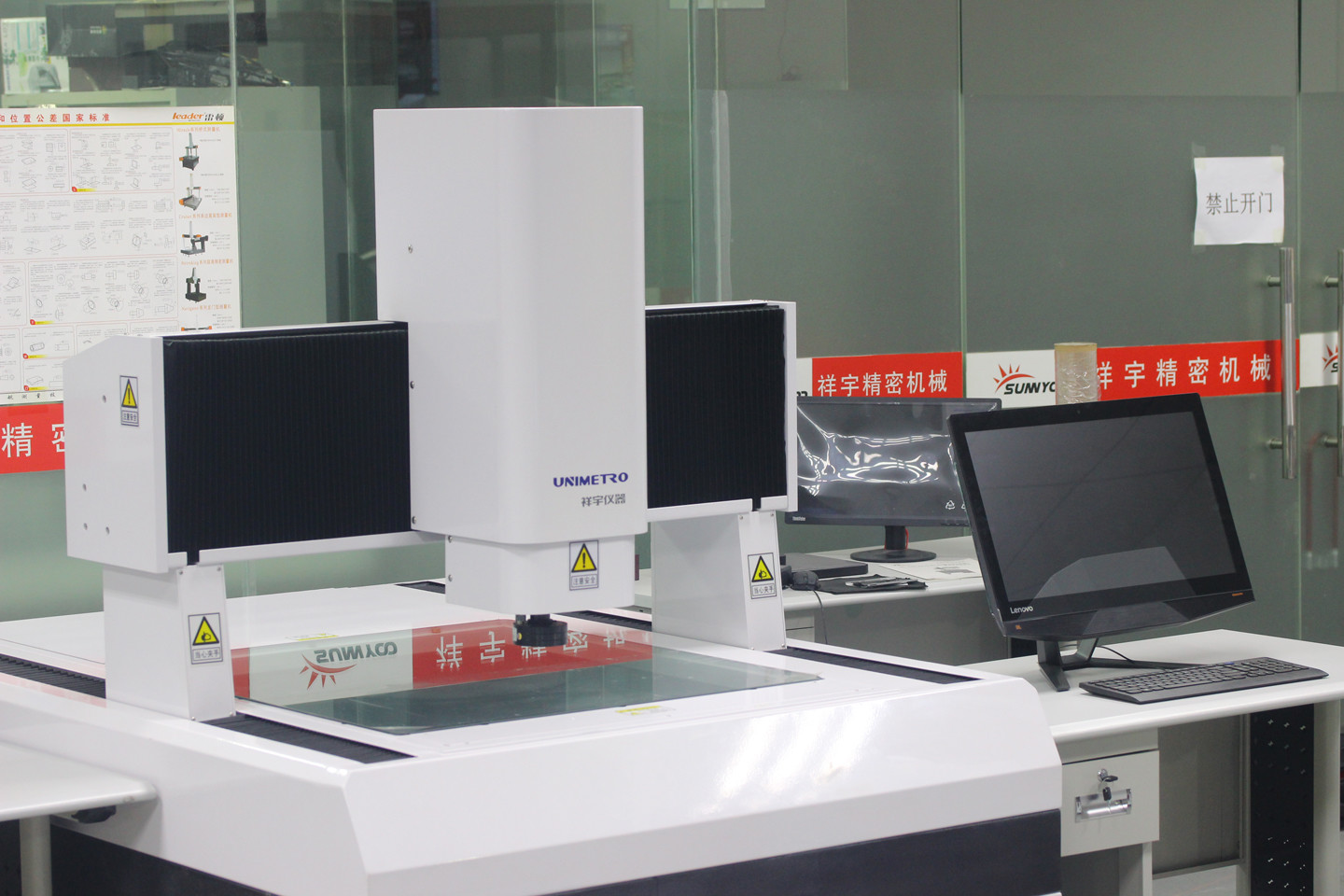

    विस्तृत छवियां

    एक्स / वाई धुरी सटीक लाइनर गाइड मार्ग का उपयोग करते हैं, जेड अक्ष मूल जर्मन घर्षण संचालित समूह के साथ उच्च प्रदर्शन क्रॉस रेल का उपयोग करता है।

    उच्च सटीकता, स्थिरता और लंबे जीवन चक्र के साथ, Renishaw रैखिक तराजू शामिल थे।

    उपयोगकर्ताओं की आवश्यकताओं के मुताबिक कामकाजी चरण कई प्रकार के उत्पादों के फिक्स्चर के साथ प्रीसेट करने में सक्षम है, कई लेंस और कैमरे संयोजन विकल्प भी उपलब्ध हैं, उपयोगकर्ताओं को अधिक लचीलापन देता है।

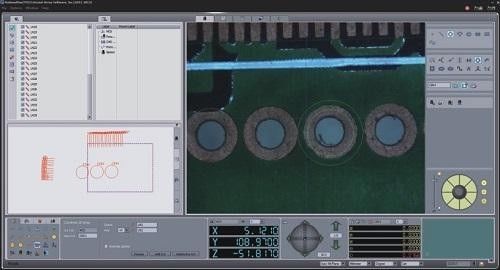

    शक्तिशाली तर्कसंगत-वू सॉफ़्टवेयर उपयोगकर्ता जटिल माप कार्यक्रमों को आसानी से प्राप्त कर सकते हैं। बड़े पैमाने पर उत्पादन में HE श्रृंखला दृष्टि माप मशीन एक शक्तिशाली माप उपकरण हो सकता है।

    पैरामीटर

    आइटम
    HE862
    HE1080
    HE1210
    HE1512
    HE1812
    आयाम (मिमी)
    1700 * 1280 * 1750
    1900 * 1480 * 1750
    2100 * 1680 * 1750
    2500 * 1880 * 1750
    2700 * 1880 * 1750
    मापने सीमा (मिमी)
    600 * 800 * 200
    800 * 1000 * 200
    1000 * 1200 * 200
    1200 * 1500 * 200
    1200 * 1800 * 200
    माप सटीकता
    3 + एल / 200um
    3 + एल / 200um
    3 + एल / 200um
    3 + एल / 200um
    3 + एल / 200um
    पुनरावर्तनीयता (μ मीटर)
    3
    3
    4
    4
    4
    वजन (किग्रा )
    1800kg
    2900kg
    3200kg
    4400kg
    4800kg
    छवि और मापने
    सीसीडी
    औद्योगिक ग्रेड रंग सीसीडी कैमरा
    लेंस
    मैनुअल डेंट ज़ूम लेंस 0.7-4.5 एक्स / ऑटो ज़ूम लेंस 1-10X
    बढ़ाई
    18-195 एक्स (केवल संदर्भ के लिए। विभिन्न कैमरे और लेंस के साथ आवर्धन अलग होगा।)
    देखने के क्षेत्र
    8.1 ~ 1.3mm
    कार्य दूरी
    108 मिमी
    रैखिक पैमाने संकल्प
    1μ मीटर (विकल्प के लिए 0.5μ मीटर)
    ड्राइविंग सिस्टम
    सीएनसी नियंत्रण, क्लोज-लूप एसी सर्वो ड्राइविंग सिस्टम, जॉयस्टिक, माउस या कुंजी बोर्ड नियंत्रण
    रोशनी
    प्रोग्राम करने योग्य 8 वर्ग एलईडी अंगूठी सतह प्रकाश, समांतर एलईडी समोच्च प्रकाश, 40 अनुभाग एलईडी अंगूठी प्रकाश, सह अक्षीय प्रकाश, विकल्प के लिए जंगम बहु रंग अंगूठी प्रकाश


    वैकल्पिक समाधान

    रोशनी:
    लेंस:
    टच जांच:
    लेजर सेंसर
    4/8/40 अनुभाग एलईडीसुरफेस रिंग लाइट
    48 खंड 4 रंग एलईडी अंगूठी प्रकाश
    जंगम 4 रंग एलईडी अंगूठी प्रकाश
    मैनुअल डेंट ज़ूम लेंस
    ऑटो ज़ूम लेंस
    सह-अक्षीय प्रकाश के साथ मैनुअल डेंट ज़ूम लेंस
    सह-अक्षीय प्रकाश के साथ ऑटो ज़ूम लेंस
    Renishaw एमसीपी किट
    त्रुटि माप <= 0.75μm
    Renishaw PH6 + TP20
    त्रुटि माप <= 0.35μm
    कुंजीपटल लेजर सेंसर से संपर्क नहीं है
    सफेद प्रकाश मापने सेंसर

    जॉयस्टिक नियंत्रण
