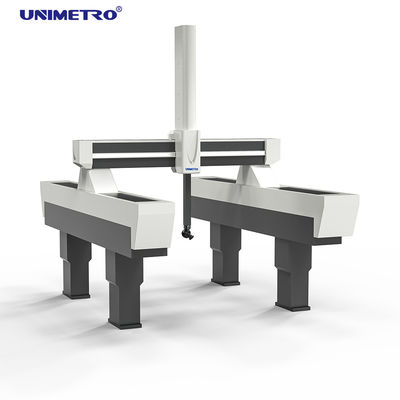

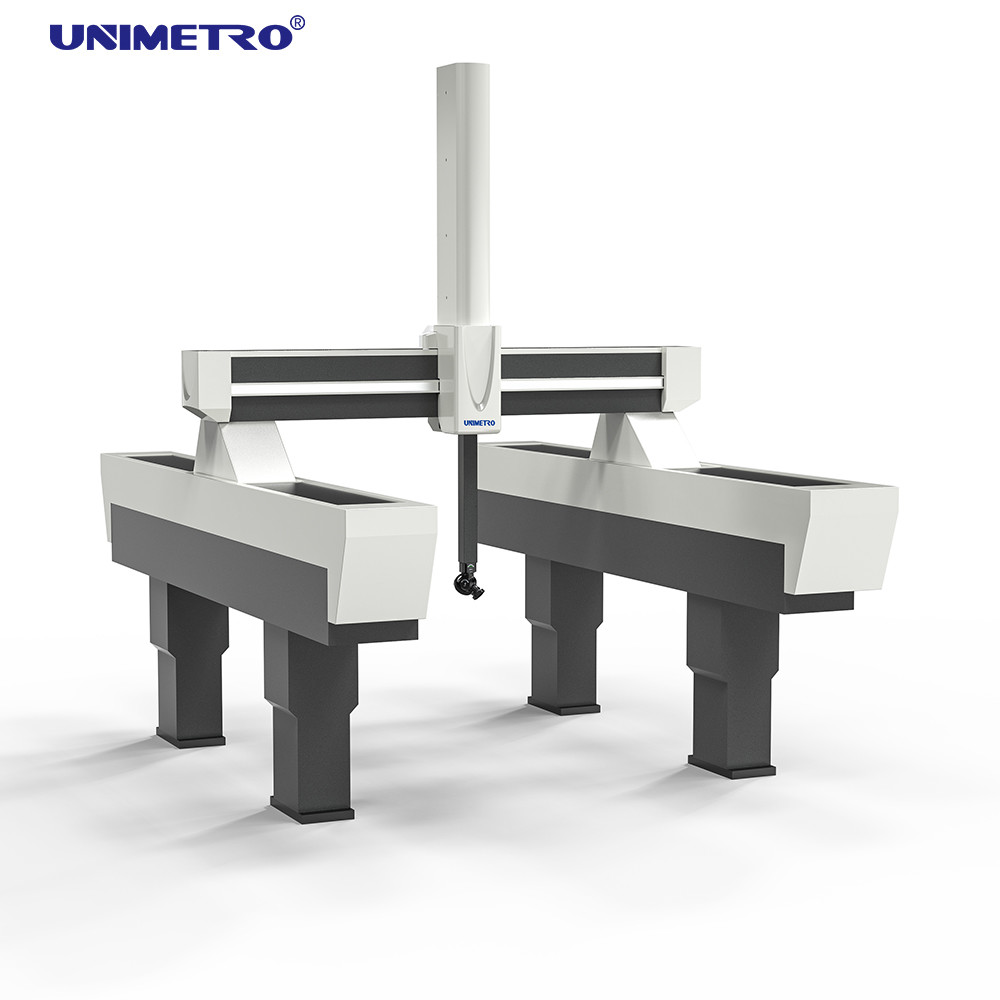

मापने मशीनों और प्रणालियों 3 डी लेजर स्कैनर रिवर्स इंजीनियरिंग के लिए समन्वय

मापने मशीनों और प्रणालियों 3 डी लेजर स्कैनर रिवर्स इंजीनियरिंग के लिए समन्वय

    • Coordinate Measuring Machines And Systems 3D For Laser Scanner Reverse Engineering
  • Coordinate Measuring Machines And Systems 3D For Laser Scanner Reverse Engineering

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: चीन
    ब्रांड नाम: UNIMETRO
    प्रमाणन: CE
    मॉडल संख्या: HISCANNER

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1
    मूल्य: Discussible
    पैकेजिंग विवरण: लकड़ी के मामले
    प्रसव के समय: 10 दिनों के काम
    भुगतान शर्तें: टी/टी
    आपूर्ति की क्षमता: प्रति माह 3
    संपर्क करें
    विस्तृत उत्पाद विवरण
    क्षेत्र की गहराई: 50 मिमी मि. लेजर चौड़ाई: 40 मिमी
    अधिकतम। लेजर चौड़ाई: 50 मिमी स्टैंडर्ड काम दूरी: 115mm
    Sanning एकल लाइन घनत्व: 768points/रेखा स्कैनिंग गति को मापने: 10752points / सेक
    स्कैनिंग मापने सटीकता: 25 उम स्कैनिंग मिनट मापने। अंक दूरी: 0.06 मिमी
    हाई लाइट:

    coordinate measuring machines

    ,

    optical coordinate measuring machine

    मापने की मशीन लेजर स्कैनर रिवर्स इंजीनियरिंग समन्वय 3D

    3 डी छवि को मापने

    पारंपरिक 2 डी छवि को मापने के मुकाबले 3 डी छवि को मापने के लिए 3 डी बढ़त समोच्च और 3 डी सुविधाओं को मापने के लिए सक्षम है, यह समोच्च को मापने के क्षेत्र में एक क्रांतिकारी कदम है।

    सिद्धांत

    LSP50 लेजर Hiscanner 2 डी छवि समोच्च के पार और लेजर लाइन वस्तु पर पेश माध्यम से वस्तु के किनारे बिंदु खरीदते हैं।

    नमूना नीचे दिखाया गया है, सॉफ्टवेयर छवि प्रसंस्करण के माध्यम से चक्र की छवि को बढ़त का पता लगाने, और लेजर लाइन केंद्र एल चक्र है, जो बनाने के 2 अंक पी, क्यू पार कर रहा है

    पैरामीटर्स

    क्षेत्र की गहराई: 50mm

    न्यूनतम लेजर चौड़ाई: 40mm

    अधिकतम लेजर चौड़ाई: 50mm

    मानक काम दूरी: 115mm

    आदर्श LP550
    वजन 390g स्कैनिंग मापने गति 10752points / सेक
    आयाम 145 * 110 * 45mm 3 डी छवि को मापने की गति 1 बार / सेक
    अडैप्टर M8, PAA1 स्कैनिंग मापने सटीकता 25 उम
    क्षेत्र की गहराई 50mm 3 डी छवि शुद्धता मापने 20 उम (स्पष्ट बढ़त समोच्च)
    मि। लेजर चौड़ाई 40mm स्कैनिंग मिनट मापने। अंक दूरी 0.06mm
    मैक्स। लेजर चौड़ाई 50mm लेजर स्तर स्तर 2 (दृश्य लाल बत्ती)
    स्टैंडर्ड काम दूरी 115mm लेजर तरंगदैर्ध्य 650nm
    Sanning भी लाइन घनत्व 768points / रेखा वर्किंग टेम्परेचर 10-40 डिग्री सेल्सियस

    सूचना: 3 डी छवि को मापने मापने वस्तु की सतह की उच्च आवश्यकता है, हल्के रंग और मैट खत्म की वस्तु सीधे मापा जा सकता है, उदाहरण के ढकोसला या लकड़ी के लिए, अन्य वस्तुओं की सतह की प्रक्रिया की आवश्यकता है।

    रिवर्स इंजीनियर

    उपयोगकर्ता के माध्यम से 3 डी छवि समारोह को मापने, रिवर्स इंजीनियरिंग प्रसंस्करण के लिए विश्वसनीय डेटा की पेशकश वस्तु का स्पष्ट और सटीक बढ़त डेटा प्राप्त करने में सक्षम हैं। 3 डी छवि को मापने समारोह और लेजर स्कैनिंग समारोह को मापने के संयोजन पूरा वक्र जानकारी, धार डेटा और वस्तु पर छेद सुविधाओं डेटा हासिल करने के लिए सक्षम है।

    अंक समूह परिणाम वस्तुओं की वक्र कैप्चरिंग बनाएं एक 3 डी के रूप में प्रो / ई, स्नातकीय 3 डी सॉफ्टवेयर के साथ बैठक के बाद स्कैनिंग
