Product name: | CMM fixturing kits | रंग: | सोना |
---|---|---|---|
सामग्री: | एल्यूमीनियम 6061 | आकार: | 60/सेट, 108/सेट |
आवेदन: | इलेक्ट्रॉनिक्स, एयरोस्पेस, मोटर वाहन, प्लास्टिक या चिकित्सा देखभाल, आदि | ||
हाई लाइट: | सीएमएम होल्डिंग फिक्स्चर,सीएमएम फिक्स्चर,इलेक्ट्रॉनिक्स उद्योग सीएमएम स्थिरता किट |
सीएमएम मापन मशीन फिक्स्चर का समन्वय करता है
सीएमएम मापन मशीन फिक्स्चर मापन फिक्स्चर निरीक्षण फिक्स्चर का समन्वय करता है
आवेदन
Flexfix जुड़नार श्रृंखला का व्यापक रूप से इलेक्ट्रॉनिक्स, एयरोस्पेस, ऑटोमोटिव, प्लास्टिक या चिकित्सा देखभाल जैसे विभिन्न उद्योगों में उपयोग किया जाता है।इसे सीएमएम और वीएमएम के सभी आकारों और मॉडलों में पेश किया जा सकता है।वे उपकरण हैं जो आपकी मापने की प्रक्रिया को लचीला, दोहराने योग्य और मानकीकृत बनाते हैं।

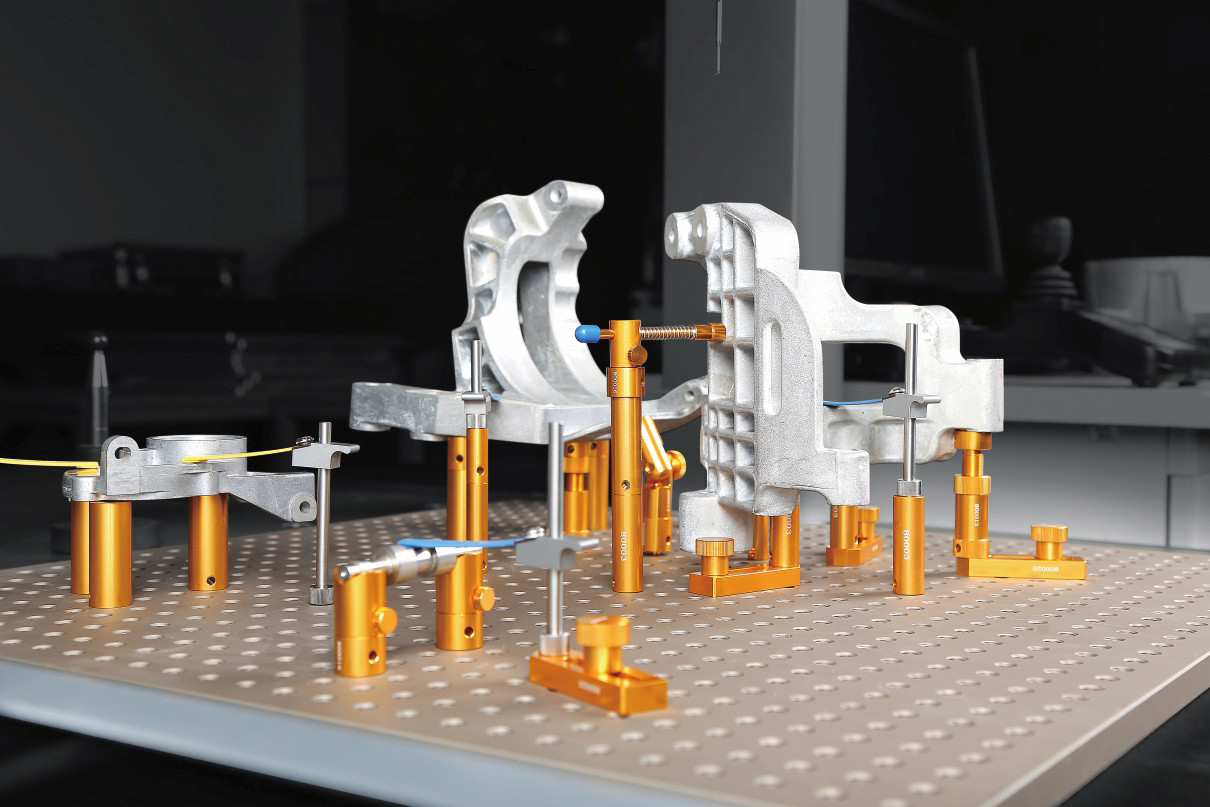

आपके सीएमएम के लिए मॉड्यूलर फिक्सिंग
FlexFix सीरीज़ CMM फिक्सचर सिस्टम UNIMETRO द्वारा डिज़ाइन और विकसित किया गया है, जिसका अर्थ है कि घटकों के लिए त्वरित और दोहराए जाने वाले फिक्स्चरिंग सेट-अप प्रदान करके CMM उपयोगकर्ताओं को निरीक्षण प्रक्रिया की पुनरुत्पादन और सटीकता में सुधार करने में मदद करना है।फ्लेक्सफिक्स सीरीज सीएमएम फिक्स्चर मॉड्यूलर हैं और किसी भी हिस्से के आकार, आकार या सामग्री की परवाह किए बिना एक पूर्ण फिक्सिंग समाधान प्रदान करने के लिए उपयोगकर्ता की आवश्यकताओं के साथ इसका विस्तार किया जा सकता है।
इलेक्ट्रॉनिक्स, एयरोस्पेस, ऑटोमोटिव, प्लास्टिक या चिकित्सा देखभाल जैसे कई अनुप्रयोगों के लिए, FlexFix श्रृंखला सीएमएम फिक्स्चरिंग आवश्यकताओं का पूर्ण समाधान प्रदान कर सकती है।श्रृंखला मानक आकारों की विस्तृत पसंद में एम 8 थ्रेडेड फिटिंग के साथ स्थिरता प्लेटें प्रदान करती है, जो सिस्टम की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए उच्च सटीक एल्यूमीनियम सामग्री और जटिल निर्माण प्रक्रिया के साथ बनाई जाती हैं।थ्रूपुट बढ़ाने और निरीक्षण में देरी से बचने के लिए किसी भी उपकरण के बिना सही फिक्सिंग समाधान बहुत जल्दी इकट्ठा किए जा सकते हैं।
अपनी फिक्सिंग किट चुनना
Flexfix सीरीज CMM फिक्स्चर को आसान शुरुआत करने के लिए किट के रूप में बेचा जाता है।एक किट में एक बेस बोर्ड और घटकों का एक व्यापक सेट होता है।
हम बेस प्लेट्स के लिए विभिन्न आकारों के विकल्प की पेशकश कर रहे हैं और उपयोगकर्ता को सीएमएम मशीन के आकार और मापने की आवश्यकता के आधार पर उपयुक्त विकल्प का चयन करना चाहिए।

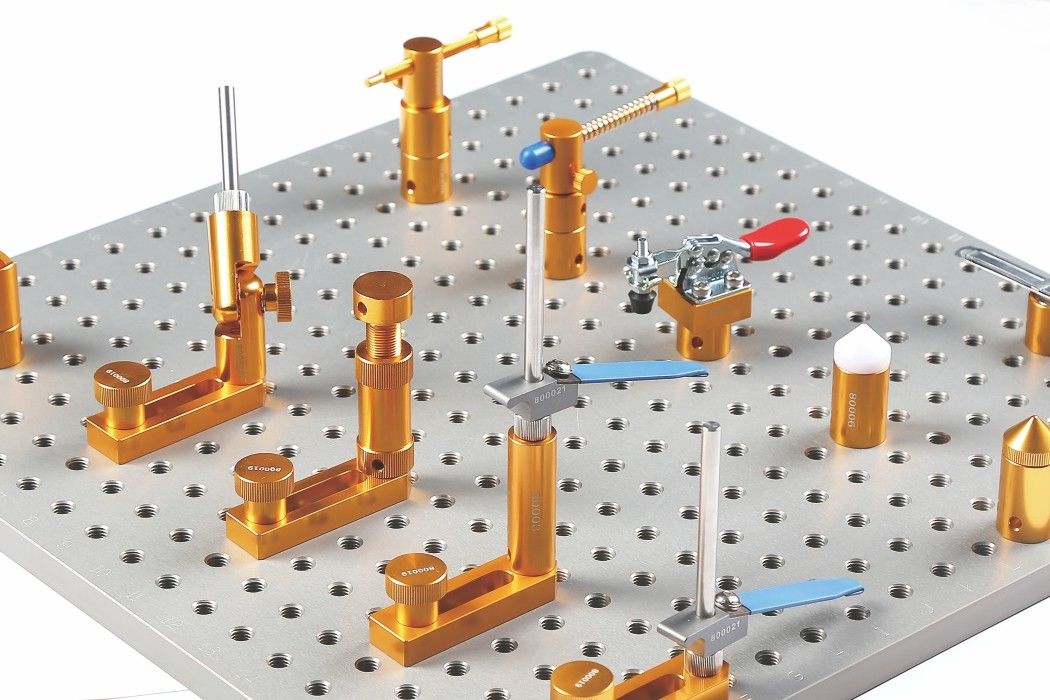

सीएमएम फिक्स्चर घटक
Flexfix श्रृंखला फिक्स्चरिंग घटकों को न्यूनतम आवश्यक बल के साथ और बिना किसी विशेष उपकरण के घटकों को मजबूती से पकड़ने के लिए डिज़ाइन किया गया है, सभी घटक विभिन्न कार्यों के साथ हैं जिनमें समर्थन, क्लैम्पिंग या प्रेसिंग शामिल है।उचित डिजाइन मापने वाले हिस्से पर क्षति या विरूपण से बचने की अनुमति देता है।इन लचीले घटकों के साथ उपयोगकर्ता अलग-अलग भागों के लिए विभिन्न प्रकार के जुड़नार संयोजन बनाने में सक्षम हैं।साथ ही 3डी मापने का एक स्पष्ट जांच पथ स्थापित करना आसान है।

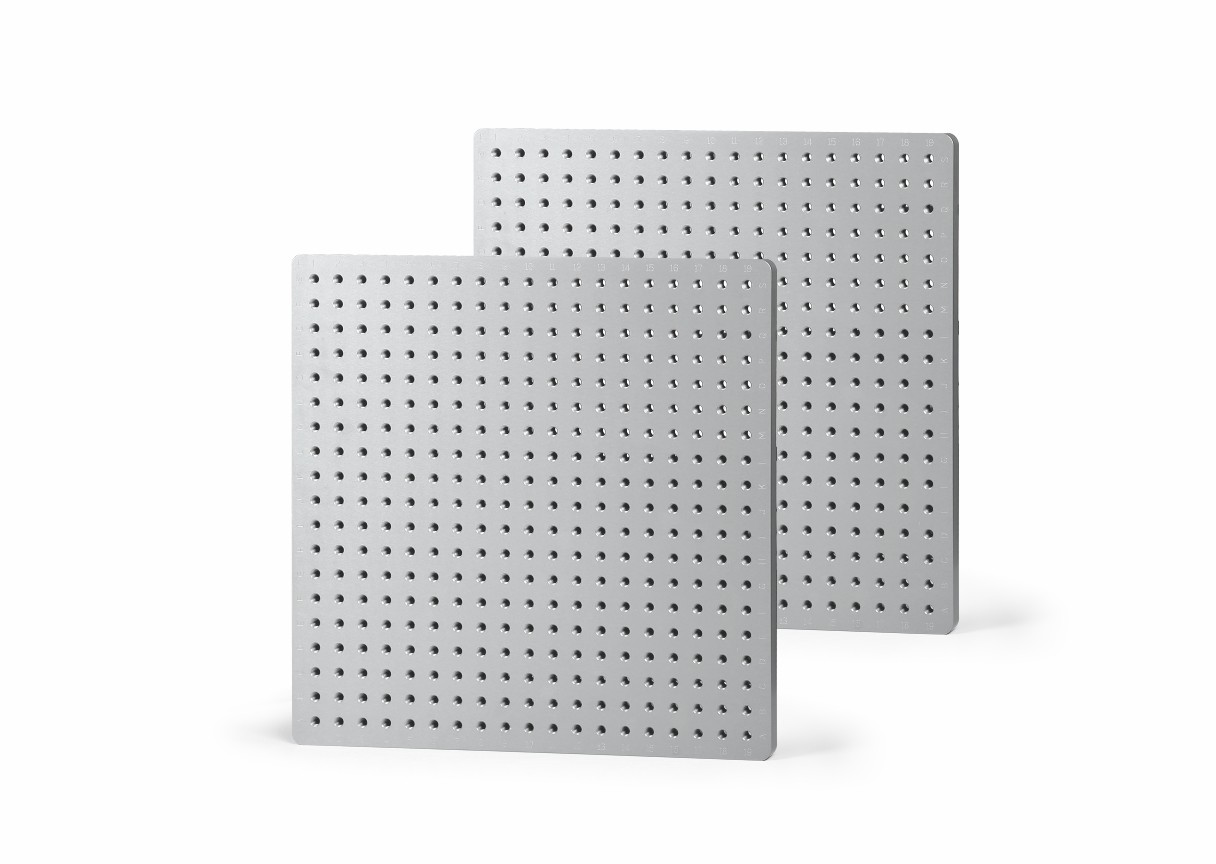

सीएमएम बेस प्लेट
Flexfix सीरीज CMM फिक्स्चर के विकल्प के लिए बेस प्लेट के कई आकार उपलब्ध हैं।जो सीएमएम के विभिन्न आकार के लिए आवेदन की विस्तृत श्रृंखला की अनुमति देता है और विभिन्न आकार के घटकों की आवश्यकता को पूरा करता है।
उच्च सटीकता, समतलता और विश्वसनीयता के साथ प्लेटें बनाने के लिए सीएमएम फिक्स्चर बेस प्लेट्स के लिए एक जटिल निर्माण प्रक्रिया की आवश्यकता होती है जिसमें सीएनसी मशीनिंग, सटीक पीस, एनोडाइज कोटिंग और लेजर अंकन शामिल हैं।और मानक आकारों को छोड़कर हम अनुकूलित आकार और धागे के छेद भी प्रदान करते हैं।
फिक्स्चर प्लेटें अल्फ़ान्यूमेरिक ग्रिड पैटर्न की पेशकश कर रही हैं और प्रत्येक फिक्स्चरिंग घटक में इसकी भाग संख्या आसानी से दिखाई देती है।यह उपयोगकर्ता सेट-अप को प्रत्येक फिक्स्चरिंग घटकों के असेंबली और स्थान को रिकॉर्ड करके पूरी तरह से परिभाषित और प्रलेखित करता है, ताकि बाद के निरीक्षणों के लिए उसी सेट-अप को जल्दी और सटीक रूप से पुन: पेश किया जा सके।
400 * 300 मिमी, एम 8 थ्रेड छेद
400 * 400 मिमी, एम 8 थ्रेड छेद
500 * 500 मिमी, एम 8 थ्रेड छेद
600 * 600 मिमी, एम 8 थ्रेड छेद
अन्य अनुकूलित आकार

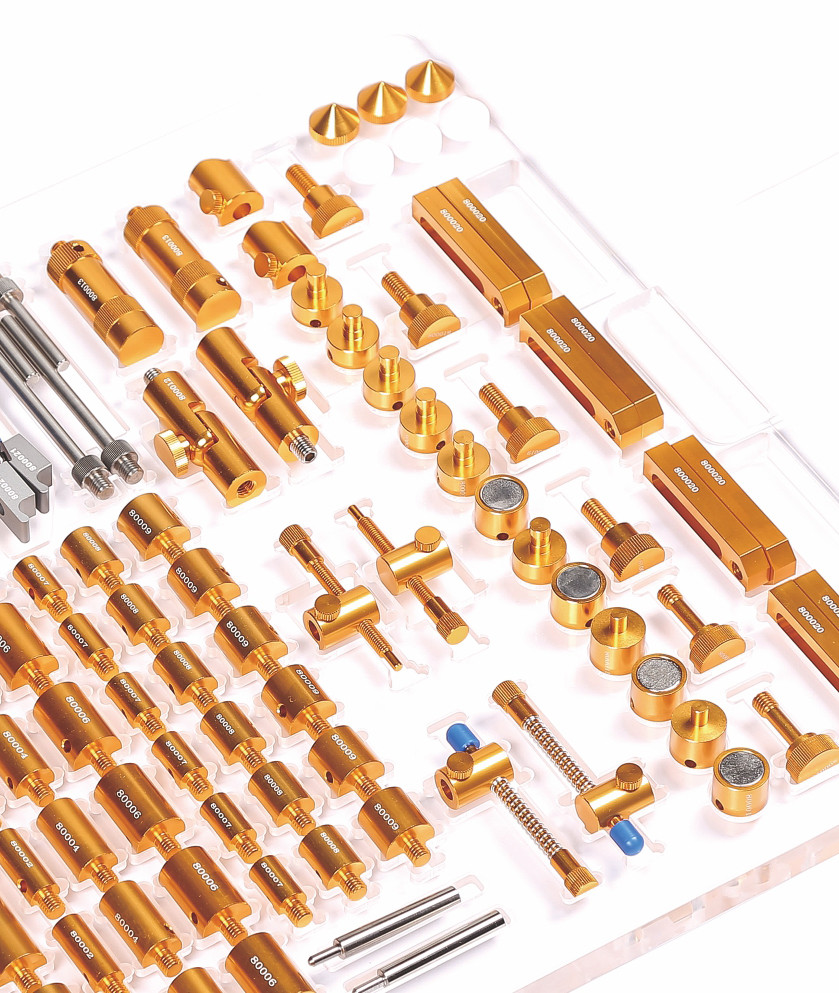

अवयव सूची
वस्तु
|
निशान
|
मात्रा
|
12 * 50 मिमी गतिरोध | 80001 | 6 |
12 * 30 मिमी गतिरोध | 80002 | 6 |
16 * 50 मिमी गतिरोध | 80003 | 6 |
16 * 30 मिमी गतिरोध | 80004 | 6 |
20 * 50 मिमी गतिरोध | 80005 | 6 |
20 * 30 मिमी गतिरोध | 80006 | 6 |
12*20mm गतिरोध | 80007 | 6 |
16 * 20 मिमी गतिरोध | 80008 | 6 |
20 * 20 मिमी गतिरोध | 80009 | 6 |
पुशर क्लैंप | 800010 | 2 |
स्क्रू पुशर क्लैंप | 800011 | 2 |
समायोज्य धुरी संयुक्त | 800012 | 2 |
समायोज्य जैक स्टैंड | 800013 | 2 |
चुंबक | 800014 | 4 |
पिन गतिरोध | 800015 | 2 |
अनुकूलक | 800016 | 6 |
बेस बोर्ड पेंच | 800017 | 2 |
वी पोस्ट | 800018 | 2 |
शिकंजा | 800019 | 4 |
समायोज्य स्लाइड | 800020 | 8 |
तनाव दबाना | 800021 | 4 |
दबाना दबाए रखें | 800024 | 2 |
लघु तनाव क्लैंप समर्थन | 800022 | 2 |
लॉन्ग टेंशन क्लैंप सपोर्ट | 800023 | 2 |
कोन | 800025 | 3 |
नायलॉन शंकु | 800026 | 3 |
पेंचकस | 800027 | 2 |
