आकार: | L36mm*W16.4mm*H14.3mm | पिच: | 20um |
---|---|---|---|
वज़न: | रीडिंग हेड: 15 ग्राम, केबल: 35 ग्राम / एम | संकेत: | डिफरेंशियल टीटीएल या सिनकोस 1वीपीपी |
शुद्धता: | +-5um | संकल्प: | विभेदक टीटीएल 5um, 1um, 0.5um, 0.2um, 100nm, 50nm, 20nm |
इलेक्ट्रॉन उपखंड त्रुटि: | 40एनएम | अधिकतम गति: | 12m/s (यह संकल्प और काउंटर की न्यूनतम घड़ी आवृत्ति से संबंधित है) |
अधिकतम त्वरण: | 35 जी | मूल पर यूनिडायरेक्शनल दोहराव की सटीकता का संदर्भ लें: | 1एलएसबी |
हाई लाइट: | रेखीय डिजिटल पैमाने,ऑप्टिकल रैखिक एनकोडर |
उत्पाद वर्णन
RU2 झंझरी शासक रीडिंग हेड को उच्च परिशुद्धता रैखिक माप के लिए प्रतिक्रिया प्रदान करने के लिए डिज़ाइन किया गया है।यह UNIMETRO की सबसे उन्नत सिंगल फील्ड स्कैनिंग तकनीक, उन्नत स्वचालित लाभ और स्वचालित विचलन सुधार तकनीक को अपनाता है।यह उच्च परिशुद्धता और प्रदूषण विरोधी प्रदर्शन के साथ 20 एमएचआई झंझरी शासक पढ़ सकता है।यह उच्च प्रदर्शन और उच्च विश्वसनीयता वाले अनुप्रयोगों के लिए उपयुक्त है, जिन्हें बंद-लूप और गति नियंत्रण की आवश्यकता होती है, जैसे उच्च परिशुद्धता मशीन टूल्स और स्वचालित विचलन सुधार तकनीक, उच्च गति स्वचालन उपकरण, आदि।
संदर्भ डेटा
RU2 रीडिंग हेड UNIMETRO की सबसे उन्नत लार्ज एरिया सिंगल फील्ड स्कैनिंग तकनीक, स्वचालित लाभ नियंत्रण तकनीक और स्वचालित विचलन सुधार तकनीक को अपनाता है, जो प्रदूषण के प्रभाव को प्रभावी ढंग से कम कर सकता है।रीडिंग हेड का अंतर्निहित वास्तविक गति एडीसी उपखंड अधिक बैंडविड्थ प्रदान कर सकता है, और उपखंड शोर और उपखंड त्रुटि को अधिक प्रभावी ढंग से कम कर सकता है। यह कम स्थिति शोर और चिकनी गति नियंत्रण की स्थिति के तहत 20 एनएम का प्रभावी संकल्प प्राप्त कर सकता है, निर्मित के साथ -इन आरईएफ संदर्भ मूल और सीमा आउटपुट, और एक मानक अंतर टीटीएल डिजिटल वृद्धिशील इंटरफ़ेस प्रदान करता है।बहु-रंग एलईडी रीडिंग हेड पर एकीकृत है, जो सिग्नल की शक्ति को इंगित कर सकता है और स्थापना की सुविधा प्रदान कर सकता है।
पर्यावरणीय आवश्यकताएं | |
वर्किंग टेम्परेचर |
-10 ℃ ~ + 70 ℃ |
काम कर रहे नमी |
आरएच <95% (गैर संक्षेपण) |
सील कर दें |
आईपी40 |
भंडारण तापमान |
-20 ℃ ~ + 85 ℃ |
भंडारण आर्द्रता |
आरएच <95% (गैर संक्षेपण) |
मुख्य विशेषताएं
अधिकतम संकल्प 50 एनएम।
◆ मजबूत प्रदूषण विरोधी क्षमता: बड़े क्षेत्र एकल क्षेत्र स्कैनिंग तकनीक, एक ही समय में 100 से अधिक ग्रिड लाइनों की स्कैनिंग, धूल जैसे अन्य प्रदूषकों के प्रभाव को प्रभावी ढंग से कम करती है।
◆ उच्च बैंडविड्थ, कम उपखंड त्रुटि: अंतर्निहित उच्च गति एडीसी और फिल्टर सर्किट, उच्च बैंडविड्थ, उच्च रिज़ॉल्यूशन, उच्च गतिशील प्रतिक्रिया, कम उपखंड त्रुटि प्रदान करते हैं।
◆ स्वचालित लाभ नियंत्रण, स्वचालित विचलन सुधार: अधिक स्थिर सिग्नल आउटपुट प्रदान करने के लिए उन्नत स्वचालित लाभ नियंत्रण, स्वचालित विचलन सुधार सर्किट और एल्गोरिदम।स्थापना भी अधिक सुविधाजनक है।
बहुरंगा संकेतक सिग्नल की शक्ति और स्थापना की स्थिति को इंगित करता है।
सिनकोस 1वीपीपी, डिफरेंशियल टीटीएल सिग्नल इंटरफेस।
अंतर्निहित आरईएफ मूल और सीमा संकेत।
आयाम |
एल: 36 मिमी * डब्ल्यू 16.4 मिमी * एच 14.3 |
वज़न |
रीडिंग हेड: 15 जी केबल: 35 जी / एम |
शक्ति |
5V ± 10% 150mA |
उत्पादन में संकेत |
डिफरेंशियल टीटीएल या सिनकोस 1वीपीपी, मूल, सीमा, रीडिंग हेड रेडी |
योजक |
डी-उप 15 पिन पुरुष |
शुद्धता ग्रेड |
± 5 उम (रस झंझरी शासक) |
संकल्प |
डिफरेंशियल टीटीएल 5um,1um,0.5um,0.2um,100nm,50nm,20nm (SinCos 1Vpp)20um |
इलेक्ट्रॉनिक उपखंड त्रुटि |
<40 एनएम |
अधिकतम गति |
12m/s (रिज़ॉल्यूशन से संबंधित और काउंटर की न्यूनतम घड़ी आवृत्ति) |
अधिकतम त्वरण |
35 जी |
संदर्भ मूल |
रीडिंग हेड के नीचे चुंबकीय स्विच |
सीमा परिवर्तन |
रीडिंग हेड के नीचे चुंबकीय स्विच |
संदर्भ उत्पत्ति की एकतरफा पुनरावृत्ति सटीकता |
1एलएसबी |
स्कैनिंग तकनीक
RU2 रीडिंग हेड LAMOTION एडवांस्ड लार्ज एरिया सिंगल फील्ड स्कैनिंग तकनीक को अपनाता है।प्रकाश स्रोत द्वारा उत्सर्जित बिखरा हुआ प्रकाश लेंस से होकर गुजरता है और समानांतर बीम में समायोजित हो जाता है।झंझरी पर खिड़की के माध्यम से अधिशेष बीम को छानने के बाद, यह झंझरी शासक पर प्रकाशित होता है और झंझरी शासक द्वारा उज्ज्वल और अंधेरे फ्रिंज बनाने के लिए प्रतिबिंबित होता है।खिड़की पर झंझरी सिंगल फील्ड स्कैनिंग सेंसर पर प्रकाशित होती है।
सिंगल फील्ड स्कैनिंग का उच्च प्रदूषण प्रतिरोध
LAIVIOTION डालियान बरगद ऑप्टिकल परीक्षण के माध्यम से, RUS स्टेनलेस स्टील ग्रिड शासक का उपयोग करते समय, RU2 रीडिंग हेड धूल, स्याही और ऊपर की आकृति के समान खरोंच से प्रदूषित होता है, माप सटीकता केवल दसियों नैनोमीटर से प्रभावित होती है, और लिसाजौ का आंकड़ा संकेत केवल थोड़ा प्रभावित होता है, कोई डीसी विचलन और आयाम की असमान विकृति नहीं होगी।इससे रीडिंग हेड काम नहीं कर पाएगा।
RU2 रीडिंग हेड की सिंगल-फील्ड स्कैनिंग केवल एक सेंसर पर Sin+, Sin-, Cos+, Cos-signals को आउटपुट करती है।फोर-फील्ड स्कैनिंग के विपरीत, सिग्नल को आउटपुट करने के लिए इसे चार सेंसर की आवश्यकता होती है।जब ग्रिड रूलर दूषित होता है, तो सिग्नल का आयाम उसी समय बदल जाता है, जिससे लिसाजौ पैटर्न विरूपण नहीं होगा।
RU2 रीडिंग हेड LAMOTION डालियान बरगद ऑप्टिक्स की सबसे उन्नत स्वचालित लाभ नियंत्रण तकनीक का उपयोग करता है।जब रीडिंग हेड और ग्रेटिंग रूलर के बीच की दूरी बदलती है (ज्यादातर जब रीडिंग हेड को एडजस्ट और इंस्टॉल किया जाता है), या जब रीडिंग हेड की गति बदलती है, तो सिग्नल का आयाम बदल जाएगा।RU2 रीडिंग हेड की स्वचालित लाभ नियंत्रण तकनीक इन संकेतों के आयाम को हर समय स्थिर रख सकती है और आउटपुट सटीकता सुनिश्चित कर सकती है।

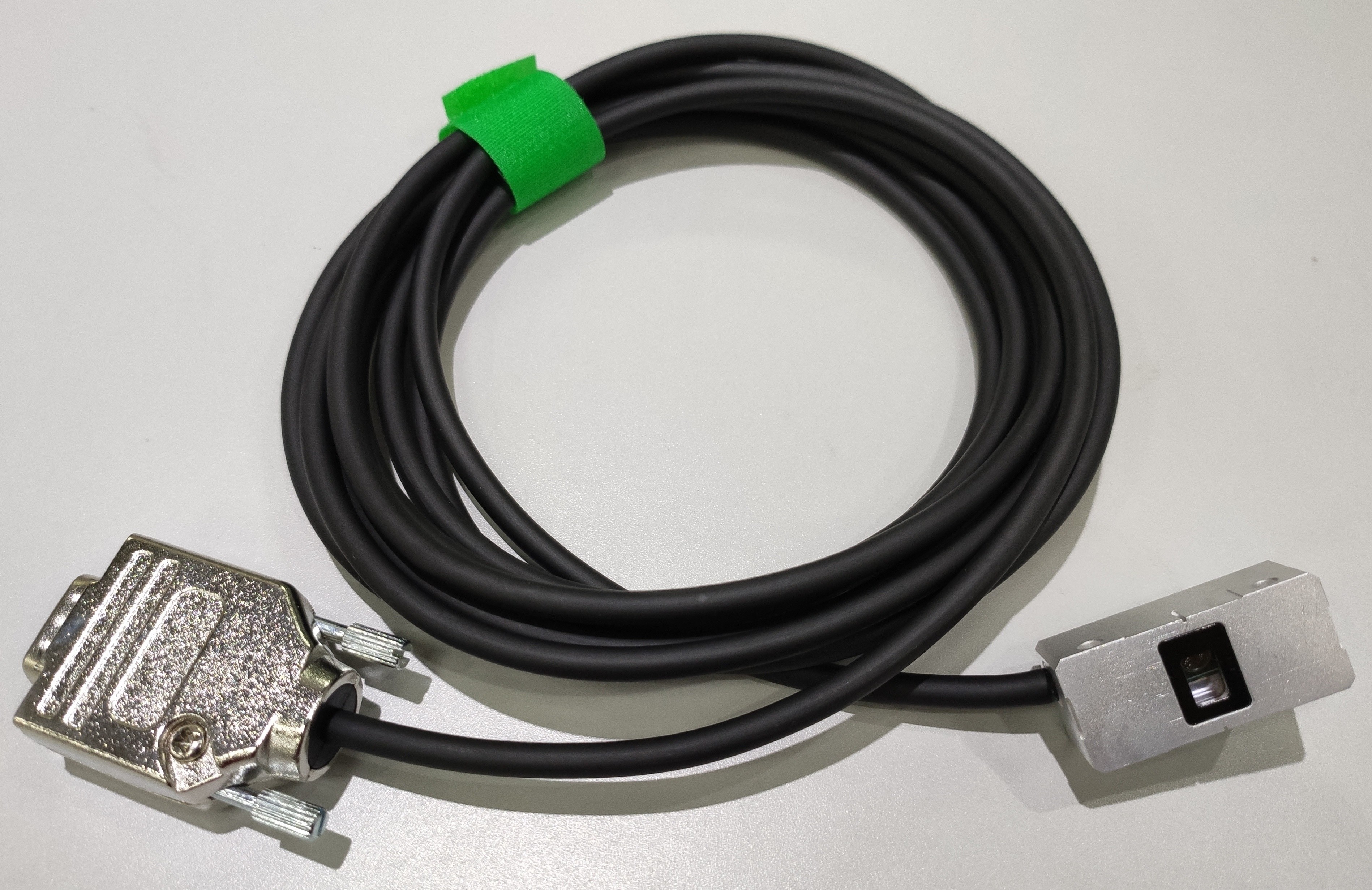

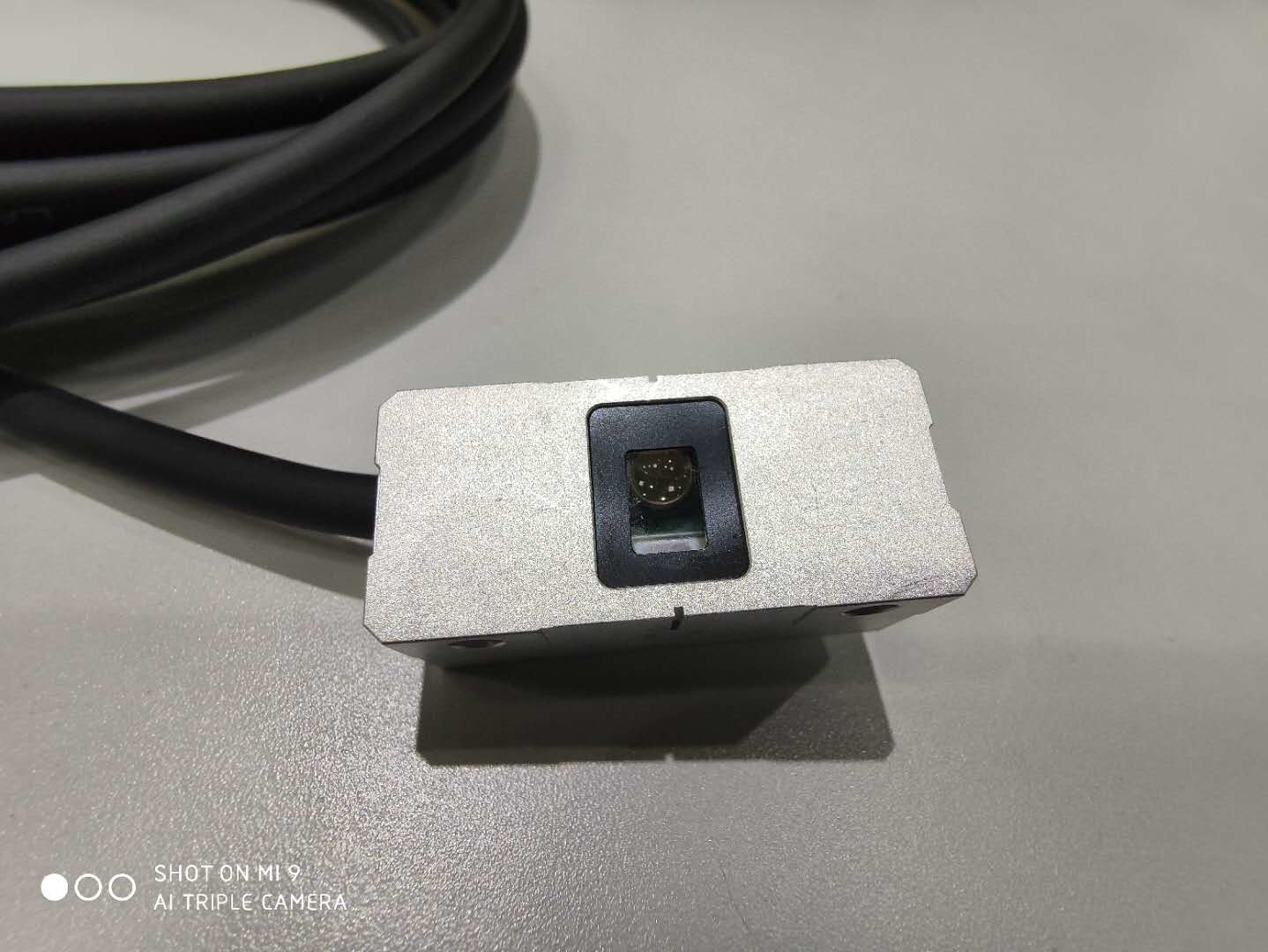

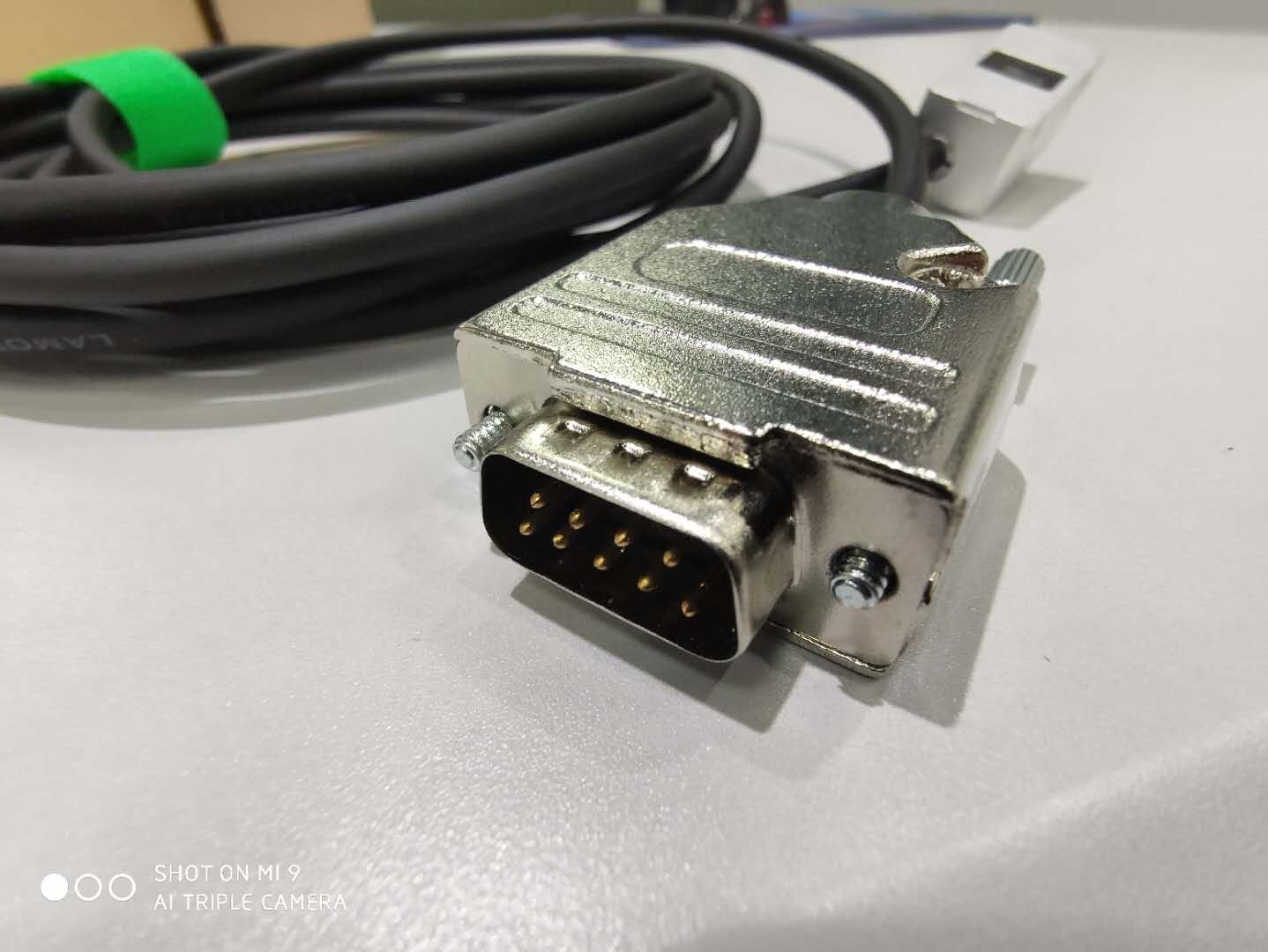

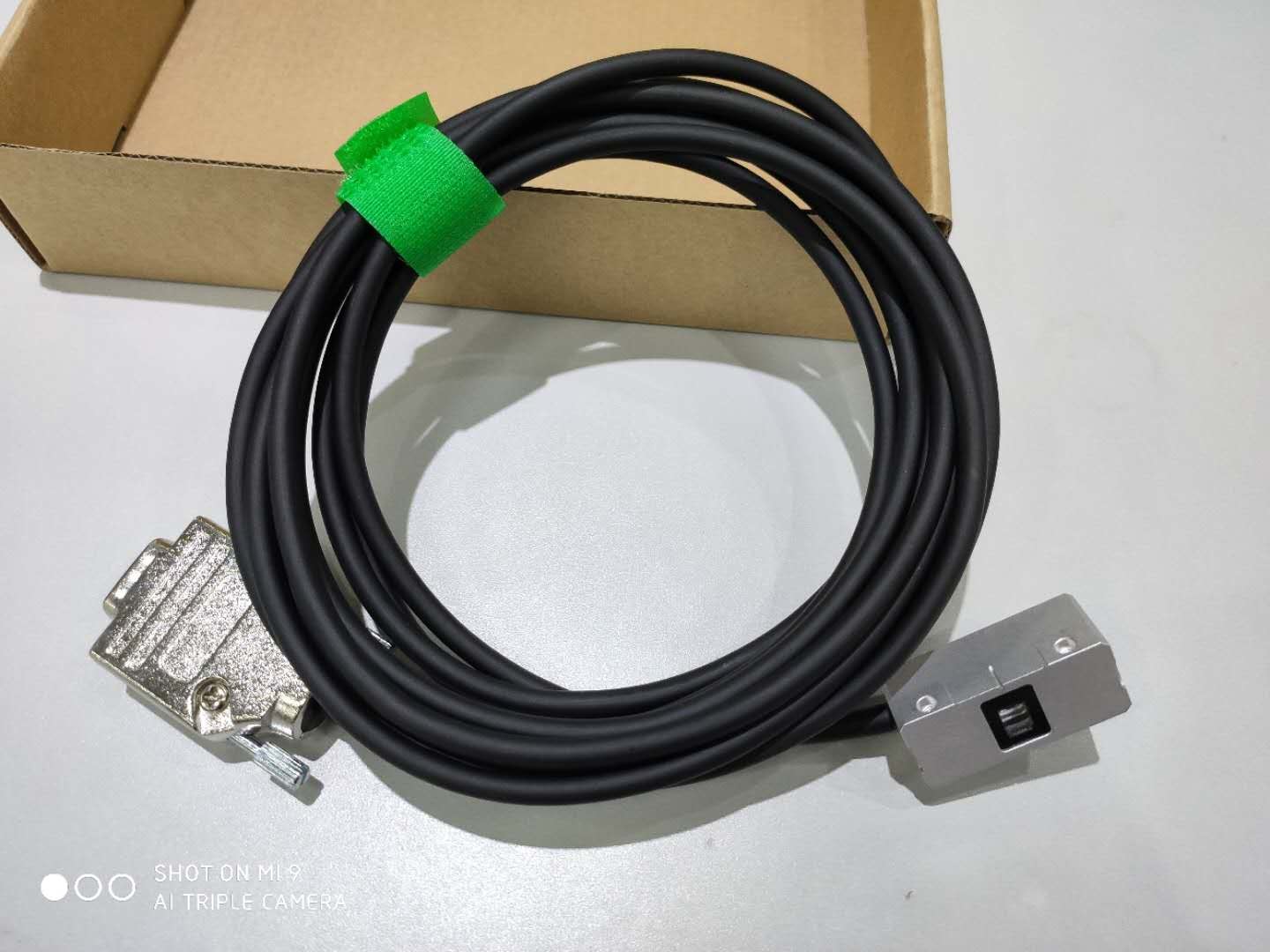

विस्तृत छवियां।
सिग्नल विद्युत पैरामीटर | ||
डिफरेंशियल टीटीएल |
सिग्नल स्थान |
2 अंतर संकेत ए और बी |
संदर्भ मूल संकेत |
1डिफरेंशियल सिग्नल Z |
|
पल्स चौड़ाई 90° | ||
सिग्नल स्तर |
आरएस -422 (टीआईए / ईआईए -422-बी) |
|
आउटपुट उच्च स्तर ≥ 2.4V जब आउटपुट करंट 20 mA होता है | ||
आउटपुट निम्न स्तर 0.4V जब आउटपुट करंट 20 mA होता है | ||
स्वीकार्य भार |
आउटपुट वर्तमान 30 एमए |
|
प्रतिबाधा 120ohm अंतर संकेतों की प्रत्येक जोड़ी के बीच | ||
सिनकोस 1वीपीपी |
सिग्नल स्थान |
पाप संकेत और Cos संकेत |
संदर्भ मूल संकेत |
1डिफरेंशियल सिग्नल आरईएफ |
|
पल्स चौड़ाई -18°~ -108° | ||
सिग्नल स्तर |
सिग्नल स्तर एम 0.6V ~ 1.2V विशिष्ट मूल्य 1Vpp |
|
समरूपता विचलन |पीएन |/2M 0.065 | ||
चरण कोण |φ1+φ2 |/2 90° ± 1° इलेक्ट्रॉन कोण | ||
स्वीकार्य भार |
आउटपुट वर्तमान 10 एमए |
|
प्रतिबाधा 120ohm अंतर संकेतों की प्रत्येक जोड़ी के बीच | ||
सीमा |
सिग्नल प्रकार |
ड्रेन ओपन सर्किट आउटपुट |
स्वीकार्य भार |
इनपुट स्तर 3.3V ~ 24V |
|
इनपुट वर्तमान ≤20mA | ||
पाठक तैयार |
सिग्नल प्रकार |
ड्रेन ओपन सर्किट आउटपुट |
स्वीकार्य भार |
इनपुट स्तर 3.3V ~ 24V |
|
इनपुट वर्तमान ≤20mA |
पुनश्च: मूल संकेत के चरण को सुनिश्चित करने के लिए, मूल चुंबक को समायोजित करना आवश्यक हो सकता है।
गति और संकल्प और आवृत्ति के बीच संबंध
आउटपुट संकल्प | |||||||
|
1um |
0.5um |
0.2um |
0.1um |
50um |
|
|
काउंटर न्यूनतम घड़ी आवृत्ति |
10M |
12एम |
12एम |
8 |
4एम |
2एम |
अधिकतम गति |
5एम |
12मी/सेकंड |
10मी/से |
4मी/से |
2मी/से |
1मी/से |
||
2.5M |
10मी/से |
5मी/से |
2मी/से |
1मी/से |
0.5m/s |
||
1एम |
4मी/से |
2मी/से |
0.8m/s |
0.4m/s |
0.2 |
सिग्नल कनेक्शन
हेड इंटरफेस लाइन अनुक्रम पढ़ना | |||
पिन नंबर |
समारोह |
पिन नंबर |
समारोह |
पिन 1 |
डिफरेंशियल टीटीएल ए+ (डिजिटल आउटपुट) सिनकोस 1वीपीपी सिन+ (एनालॉग आउटपुट) |
पिन 9 |
डिफरेंशियल टीटीएल ए- (डिजिटल आउटपुट) सिनकोस 1वीपीपी सिन- (एनालॉग आउटपुट) |
पिन 2 |
डिफरेंशियल टीटीएल ए+ (डिजिटल आउटपुट) सिनकोस 1वीपीपी सिन+ (एनालॉग आउटपुट) |
पिन 10 |
डिफरेंशियल टीटीएल बी- (डिजिटल आउटपुट) सिनकोस 1वीपीपी सिन- (एनालॉग आउटपुट) |
पिन 3 |
डिफरेंशियल TTL Z+ (डिजिटल आउटपुट) SinCos 1Vpp Ref+ (एनालॉग आउटपुट) |
पिन 11 |
डिफरेंशियल TTL Z- (डिजिटल आउटपुट) SinCos 1Vpp Ref- (एनालॉग आउटपुट)) |
पिन 4 |
खाली |
पिन 12 |
खाली |
पिन 5 |
पाठक तैयार |
पिन 13 |
खाली |
पिन 6 |
सीमा |
पिन 14 |
+5वी |
पिन 7 |
+5वी |
पिन 15 |
0वी |
पिन 8 |
0V, आंतरिक परिरक्षण (एंटी-जैमिंग प्रदर्शन को बढ़ाने के लिए पिन 15 के साथ 0V से कनेक्ट होने की आवश्यकता है) |
|
|
सिग्नल अर्थ
रीडर रेडी और लिमिट सिग्नल के अर्थ को सिस्टम इंडिकेटर के संदर्भ में ठोस रूप से आंका जा सकता है।
हेड इंटरफेस लाइन अनुक्रम पढ़ना | |||
पिन नंबर |
समारोह |
पिन नंबर |
समारोह |
पिन 1 |
डिफरेंशियल टीटीएल ए+ (डिजिटल आउटपुट) सिनकोस 1वीपीपी सिन+ (एनालॉग आउटपुट) |
पिन 9 |
डिफरेंशियल टीटीएल ए- (डिजिटल आउटपुट) सिनकोस 1वीपीपी सिन- (एनालॉग आउटपुट) |
पिन 2 |
डिफरेंशियल टीटीएल ए+ (डिजिटल आउटपुट) सिनकोस 1वीपीपी सिन+ (एनालॉग आउटपुट) |
पिन 10 |
डिफरेंशियल टीटीएल बी- (डिजिटल आउटपुट) सिनकोस 1वीपीपी सिन- (एनालॉग आउटपुट) |
पिन 3 |
डिफरेंशियल TTL Z+ (डिजिटल आउटपुट) SinCos 1Vpp Ref+ (एनालॉग आउटपुट) |
पिन 11 |
डिफरेंशियल TTL Z- (डिजिटल आउटपुट) SinCos 1Vpp Ref- (एनालॉग आउटपुट)) |
पिन 4 |
खाली |
पिन 12 |
खाली |
पिन 5 |
पाठक तैयार |
पिन 13 |
खाली |
पिन 6 |
सीमा |
पिन 14 |
+5वी |
पिन 7 |
+5वी |
पिन 15 |
0वी |
पिन 8 |
0V, आंतरिक परिरक्षण (एंटी-जैमिंग प्रदर्शन को बढ़ाने के लिए पिन 15 के साथ 0V से कनेक्ट होने की आवश्यकता है) |
|
|
सिस्टम संकेतक
RU2 रीडिंग हेड में बिल्ट-इन मल्टी-कलर इंडिकेटर लाइट है, जो वर्तमान सिग्नल, मूल और सीमा स्थिति को इंगित कर सकता है, और रीडिंग हेड की स्थापना और समायोजन में सहायता कर सकता है।
पाठक तैयार, सीमा संकेत स्थिति अर्थ | ||
सिग्नल की स्थिति |
पाठक तैयार |
सीमा |
नाली खुली |
सिग्नल लाइन वियोग |
सिग्नल लाइन वियोग |
हेड सिग्नल पढ़ने की कम तीव्रता |
पहचान सीमा |
|
हेड ओवरस्पीड पढ़ना |
|
|
रीडिंग हेड की असामान्य बिजली आपूर्ति |
|
|
नाली बंद |
रीडिंग हेड सामान्य रूप से काम करता है |
रीडिंग हेड सामान्य रूप से काम करता है |
रीडिंग हेड इंडिकेटर के अन्य कार्य | |
0.5 सेकंड के लिए लाल बत्ती चालू करें |
मूल स्थिति का पता चला |
लाल बत्ती दो बार चमकती है |
मूल चरण त्रुटि, चरण को समायोजित करने की आवश्यकता है मूल पहचान की गति बहुत तेज है। |
