उच्च-रिज़ॉल्यूशन 20MP डिजिटल इमेज आयाम गेज उच्च-मात्रा निरीक्षण के लिए
FOV 100mm इमेज आयाम मापन प्रणाली बैच परीक्षण के लिए

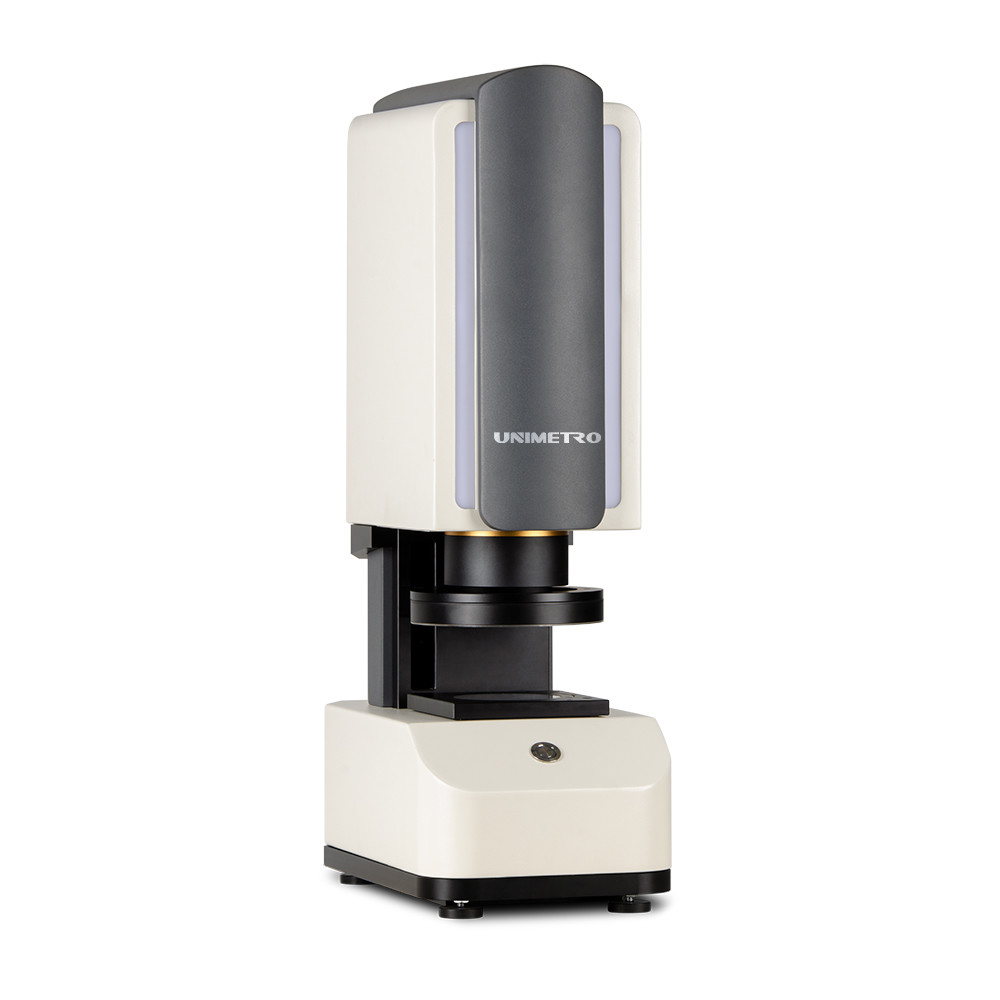

A100 इमेज आयाम मापन प्रणाली इमेज मापन तकनीक के प्रति UNIMETRO के अभिनव दृष्टिकोण का प्रतिनिधित्व करती है। पारंपरिक 2D इमेज मापन उपकरणों के विपरीत, यह प्रणाली सटीकता मानकों के रूप में ग्रेटिंग रूलर डिस्प्लेसमेंट सेंसर की आवश्यकता को समाप्त करती है और मापन सटीकता सुनिश्चित करने के लिए बड़े फोकल लंबाई वाले लेंस की आवश्यकता नहीं होती है।
यह प्रणाली एक सरलीकृत बॉडी संरचना का उपयोग करती है जो डिस्प्लेसमेंट सेंसर ग्रेटिंग रूलर के बिना संचालित होती है। यह उत्कृष्ट प्रदर्शन प्रदान करने के लिए चौड़े देखने के कोण और बड़े क्षेत्र की गहराई वाले टेलीसेंट्रिक ज़ूम लेंस, उच्च-पिक्सेल CCD कैमरे और शक्तिशाली बैकग्राउंड सॉफ़्टवेयर का उपयोग करता है।
व्यापक देखने के कोण और क्षेत्र की गहराई वाले डबल टेलीसेंट्रिक ऑप्टिकल लेंस के माध्यम से, उच्च-गति डिजिटल प्रसंस्करण क्षमताओं और सटीक छवि विश्लेषण एल्गोरिदम के साथ मिलकर, यह प्रणाली एक कीस्ट्रोक के साथ आयामी सहनशीलता मूल्यांकन को पूरा करती है। इस तकनीक का मशीनरी, इलेक्ट्रॉनिक्स, मोल्ड निर्माण, इंजेक्शन मोल्डिंग, हार्डवेयर, रबर, कम-वोल्टेज विद्युत उपकरण, चुंबकीय सामग्री, सटीक स्टैम्पिंग, कनेक्टर, टर्मिनल, मोबाइल फोन, घरेलू उपकरण, मुद्रित सर्किट बोर्ड, चिकित्सा उपकरण, घड़ियां और कटिंग टूल सहित कई उद्योगों में अनुप्रयोग हैं।
तकनीकी विशिष्टताएँ
| पैरामीटर |
विनिर्देश |
| मॉडल संख्या |
A100 |
| इमेज सेंसर |
2000W HD रंगीन डिजिटल कैमरा |

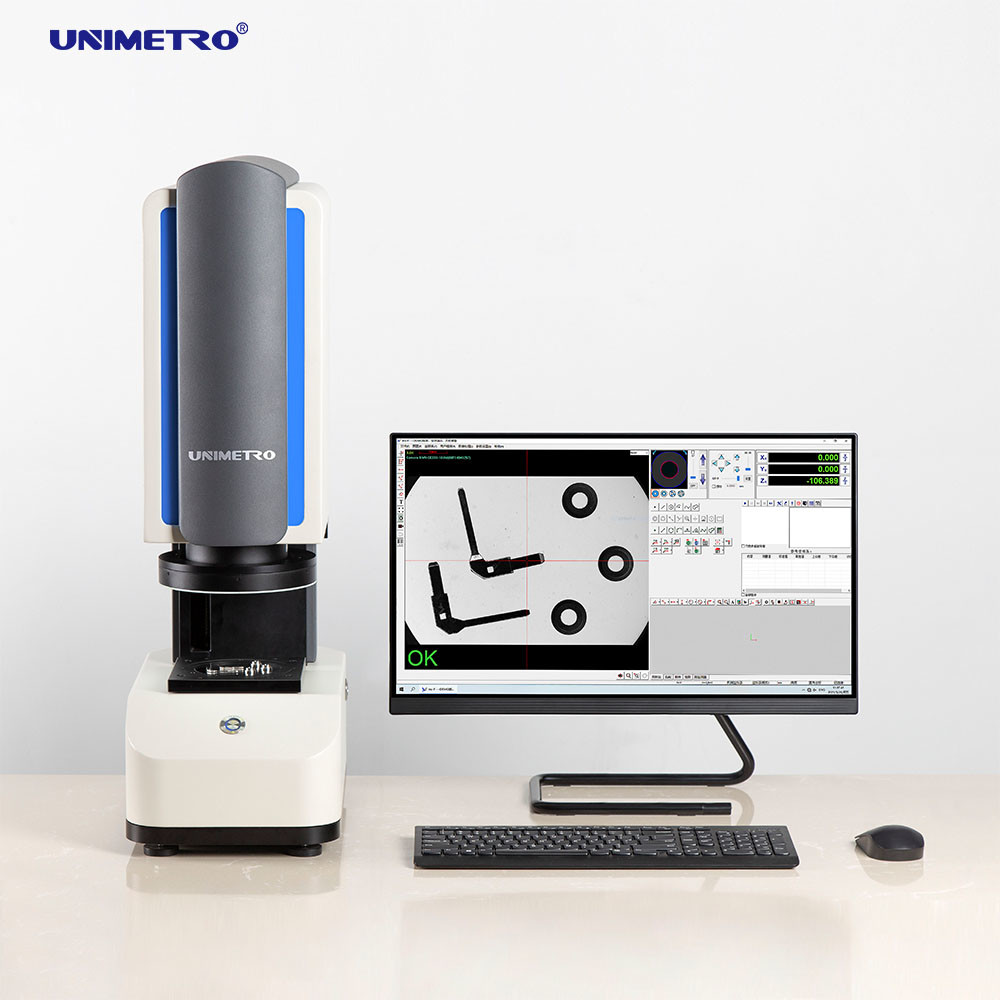

| बाहरी डिस्प्ले |
24" |

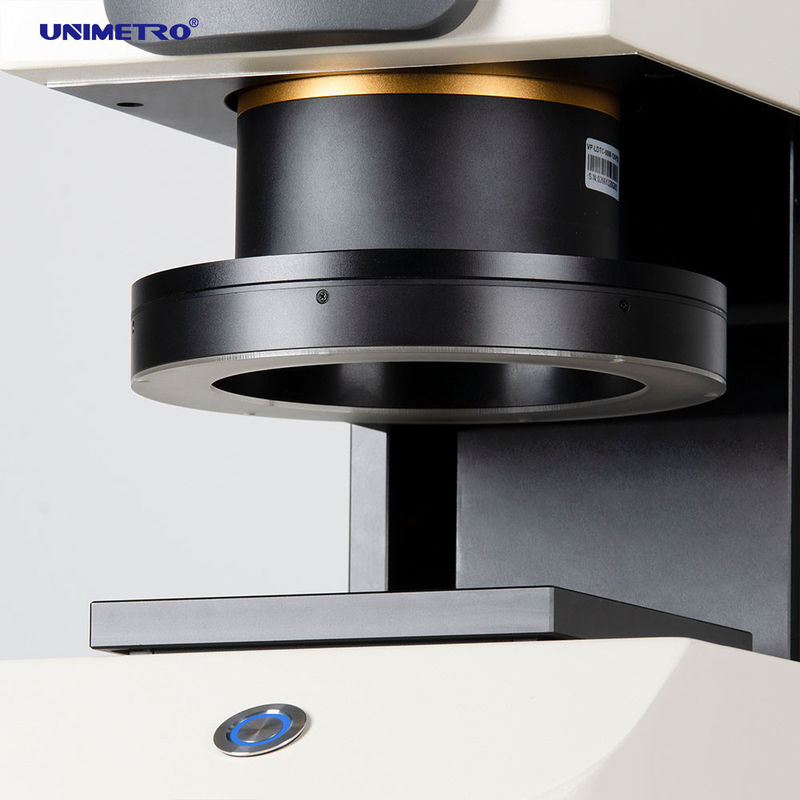

| प्रकाश प्राप्त करने वाला लेंस |
सिंगल/डबल टेलीसेंट्रिक लेंस |
| रोशनी |

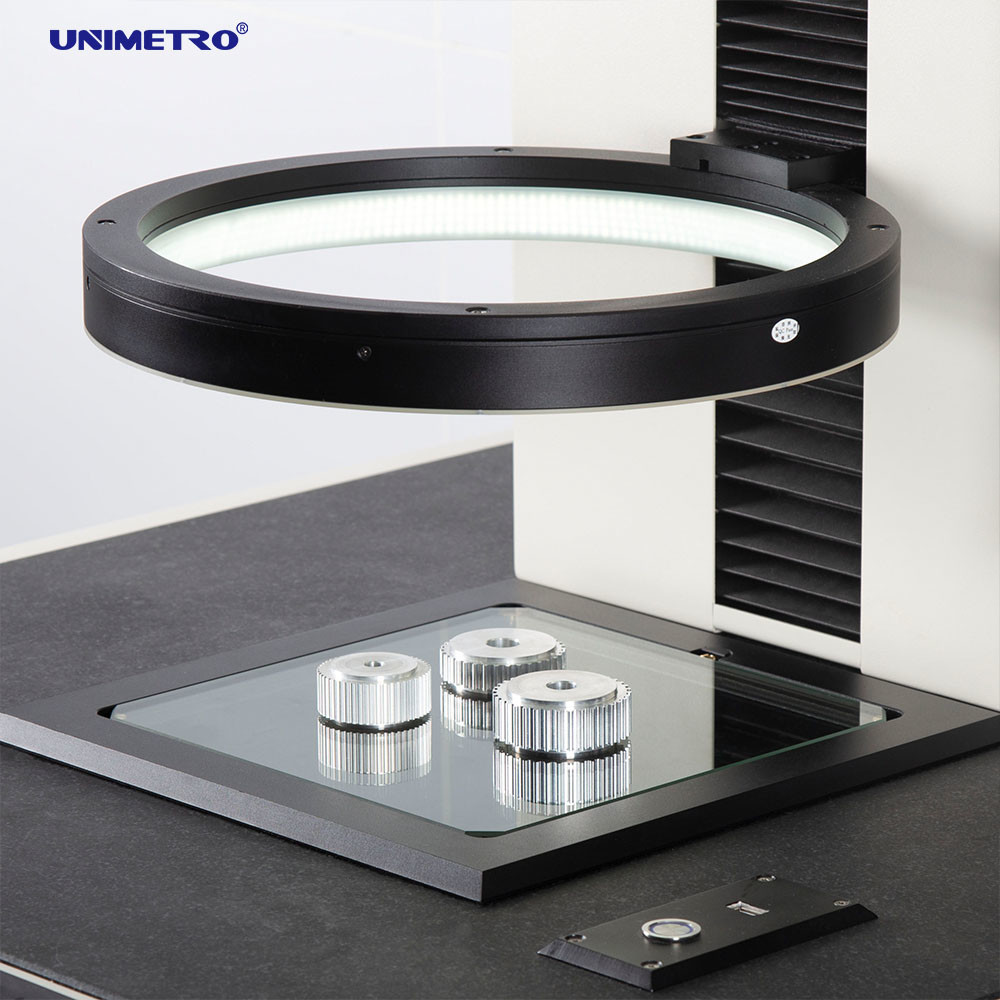

ड्रॉप शॉट सिस्टम | सिंगल ज़ोन रिंग दिशात्मक प्रकाश व्यवस्था (सफेद प्रकाश) |
| ट्रांसमिशन |
टेलीसेंट्रिक ट्रांसमिशन रोशनी (सफेद प्रकाश) |
| व्यापक दृष्टि (मिमी) |
83*63मिमी |
| पुनरावृत्ति |
व्यापक दृष्टि | ±3 (समन्वय तालिका नहीं चल रही है) |
| मापन सॉफ्टवेयर |
INS/F |
| डिस्प्ले रिज़ॉल्यूशन |
0.1um |
| Z-दिशा इलेक्ट्रिक कोऑर्डिनेट टेबल |
गतिशील सीमा | 100मिमी |
| आयाम |
240*415*770 |
| वजन |
50किलोग्राम |
| बिजली की आपूर्ति |
110-240VAC, 50/60HZ |
मुख्य विशेषताएं
तेज़ और सरल संचालन प्रक्रिया
- टेम्पलेट आयात करें: DXF प्रारूप का समर्थन करता है
- वर्कपीस का प्लेसमेंट: कोई पोजिशनिंग आवश्यक नहीं, मनमाना प्लेसमेंट
- एक क्लिक मापन: बटन दबाएं या स्पेस बार हिट करें
कंपनी की जानकारी
हमारे ग्राहक और एजेंट
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
A1: हम एक कारखाना हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
Q2: आपकी कंपनी मुख्य रूप से क्या निर्माण करती है?
A2: हम विजन मापन मशीन, कोऑर्डिनेट मापन मशीन, CMM और VMM फिक्स्चर, और संबंधित उपकरण के उत्पादन में विशेषज्ञता रखते हैं।
Q3: उपयुक्त विनिर्देश कैसे चुनें?
A3: हमारी पेशेवर टीम आपके उत्पाद की विविधता और मापन आवश्यकताओं के आधार पर उपयुक्त मापन उपकरण विनिर्देशों की सिफारिश करेगी।
Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
A4: हाँ, हम मानक मशीनें और विशिष्ट ग्राहक आवश्यकताओं के अनुरूप अनुकूलित समाधान दोनों प्रदान करते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पादों के साथ 1 साल की वारंटी आती है। हमने कमजोर घटकों पर स्थायित्व बढ़ाया है, जिससे विश्वसनीय उत्पाद गुणवत्ता सुनिश्चित होती है।
