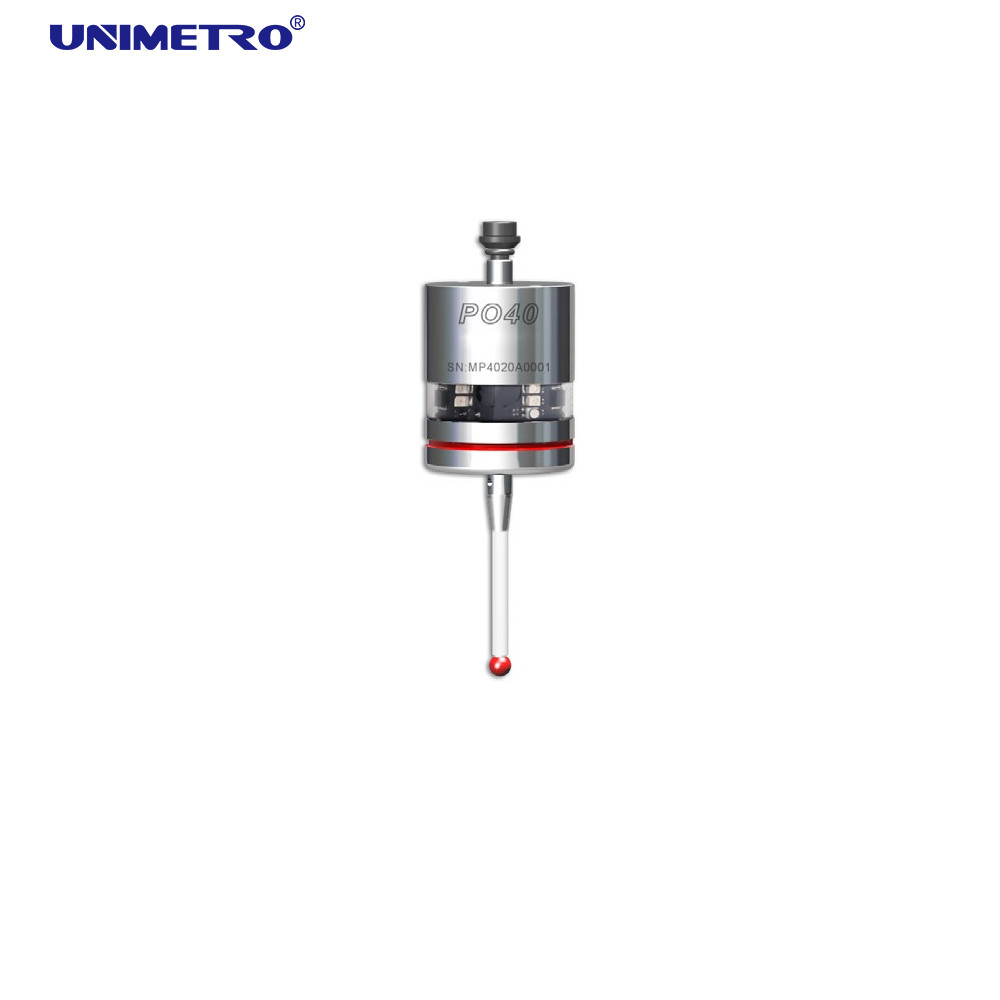

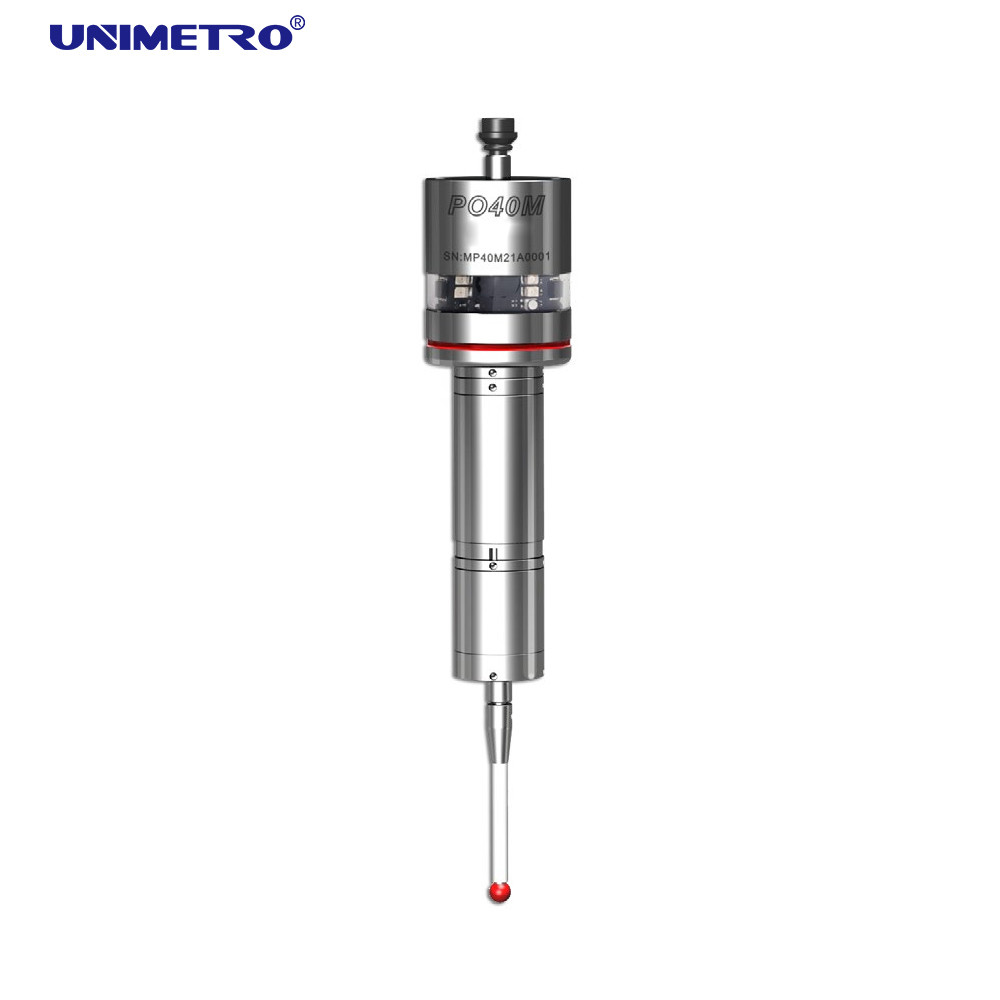

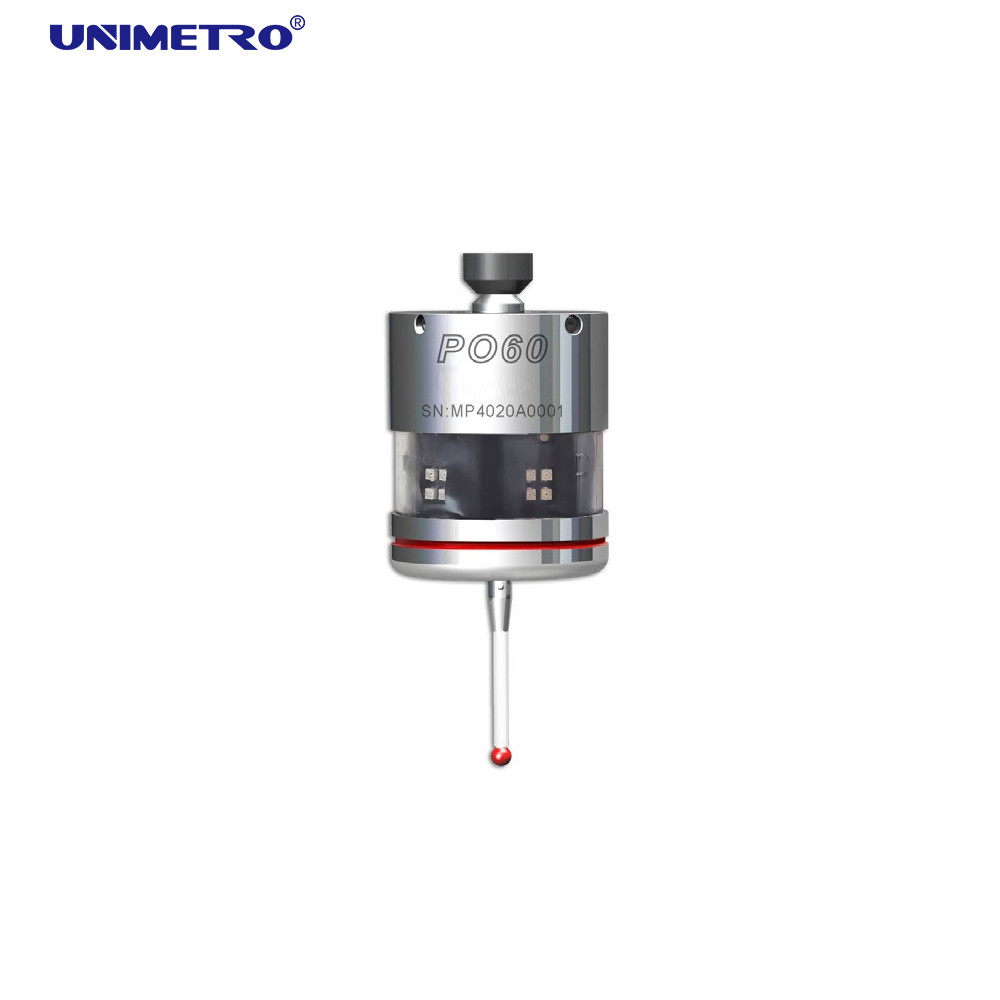

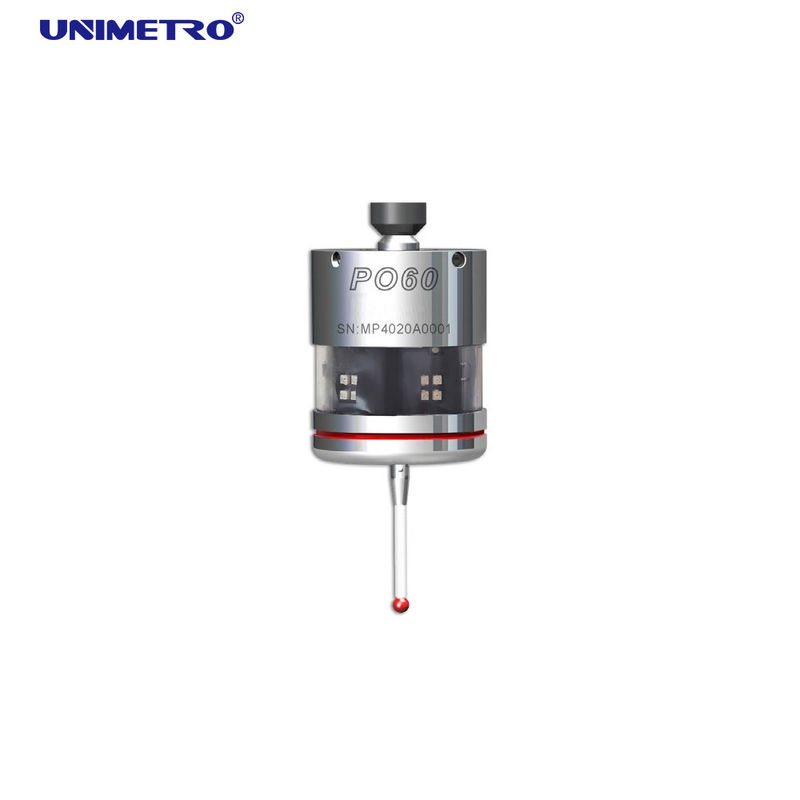

सीएनसी मशीन टूल प्रोब 5 मीटर ट्रांसमिशन रेंज के साथ, मशीनिंग केंद्रों के लिए उपयुक्त

विवरण

मशीन उपकरण जांच पीओ श्रृंखला 3-बिंदु ट्रिगर डिज़ाइन लागू करती है जो सबसे स्थिर संरचना है।जांच के अंदर एक ट्रिगर यूनिट है।जब स्टाइलस को बाहरी बल द्वारा रेडियल या अक्षीय रूप से स्थानांतरित किया जाता है, तो ट्रिगर यूनिट चालू हो जाती है।फिर जांच के अंदर का सर्किट रिसीवर को एक ट्रिगरिंग सिग्नल भेजता है, और रिसीवर इसे मशीन टूल तक पहुंचाता है, फलस्वरूप मशीन टूल के प्रत्येक अक्ष के वर्तमान निर्देशांक स्वचालित रूप से रिकॉर्ड किए जाते हैं।अंत में माप परिणामों की गणना संबंधित बिंदुओं के समन्वय रिकॉर्ड के अनुसार की जाती है।

कार्यों

सीएनसी प्रसंस्करण से पहले, स्वचालित रूप से वर्कपीस के समन्वय प्रणाली और डेटाम बिंदु का पता लगाएं।
सीएनसी प्रसंस्करण में, मुआवजे की आवश्यकता है या नहीं यह निर्धारित करने के लिए स्वचालित रूप से कुंजी आकार और संबंधित निर्देशांक को मापें।
सीएनसी प्रसंस्करण के बाद, तैयार उत्पाद को योग्य बनाने के लिए स्वचालित रूप से आकार, आकार और स्थिति को मापें।

विशेषताएँ

उच्च दोहराव: एक तरफा दोहराव ∠1μm
लंबा स्टैंडबाय टाइम: जब तक 6 महीने
सर्वदिशात्मक ऊर्जा-अवशोषित डिज़ाइन: 360 ° सर्वदिशात्मक ऊर्जा-अवशोषित डिज़ाइन, जो एक ऑपरेटिंग दुर्घटना होने पर धुरी को प्रभाव में कुशन करने में मदद करता है
पनरोक डिजाइन: जांच और रिसीवर के लिए IP67
बुद्धिमान एलईडी संकेतक: जांच की वर्तमान कार्य स्थिति दिखाएं

मापदंडों

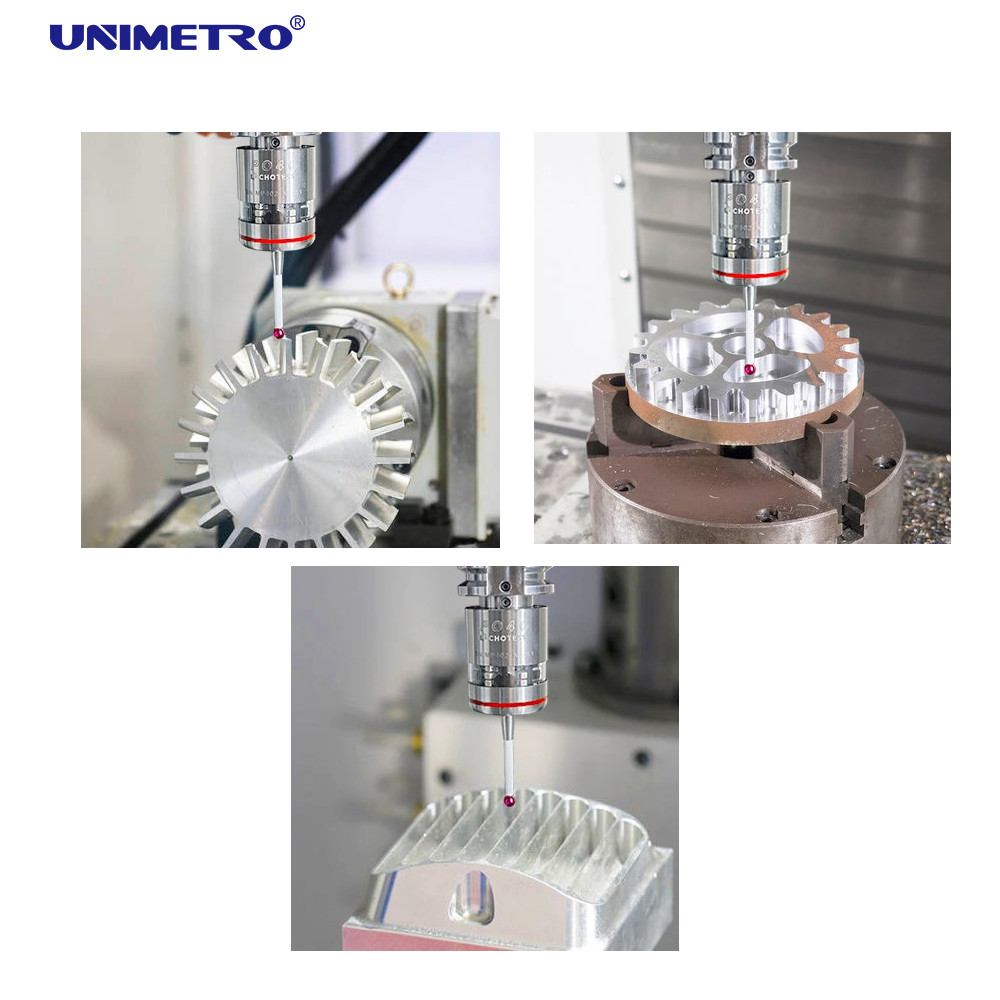

अनुप्रयोग

कोऑर्डिनेट सेटिंग: वर्कपीस का डेटम पॉइंट सेट करें, वर्कपीस की सही कोऑर्डिनेट सिस्टम।
वर्कपीस को संरेखित करें: निरीक्षण करें कि क्या वर्कपीस को सही ढंग से रखा गया है, और क्या वर्कपीस क्लैम्पिंग फिक्स्चर के बल से विकृत है।
आयाम माप: चरण ऊंचाई, लंबाई, व्यास
स्थिति माप: छेद दूरी, लंबवतता, कोण, आदि।
घुमावदार सतह माप: ब्लेड आकार, मोल्ड सतह, जटिल आकार
प्रसंस्करण के बाद निरीक्षण: अधिक सहनशीलता, सही उपकरण मुआवजे का पता लगाएं
जांचें कि क्या वर्कपीस रखा गया है
