मिलिंग के लिए UNIMETRO RANGER600 उपकरण निरीक्षण प्रणाली
उत्पाद व्यवहार्यता

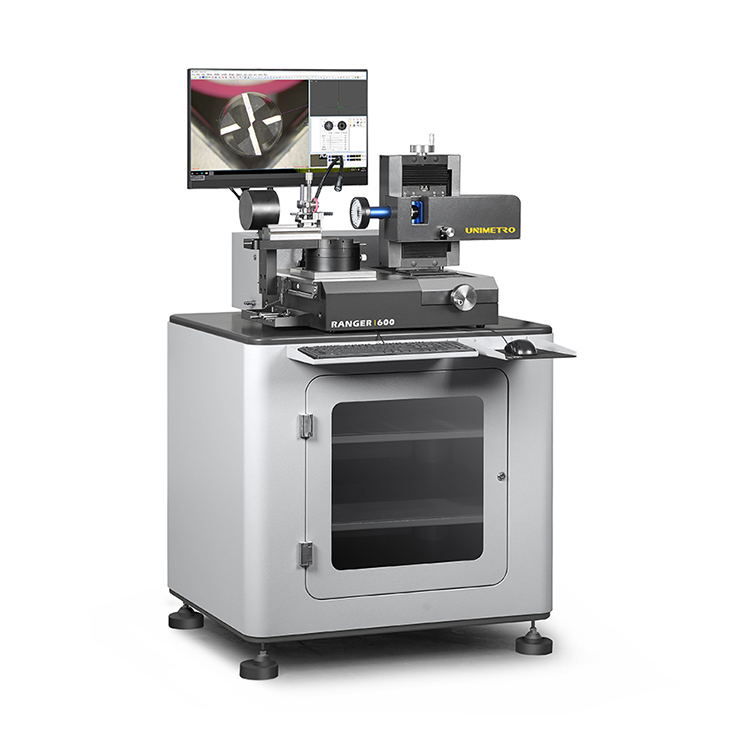

UNIMETRO RANGER600 टूल इंस्पेक्शन सिस्टम एक लचीली रोशनी प्रणाली के साथ ड्रिल, मिलिंग कटर और काउंटरसिंक के लिए सार्वभौमिक मापने की मशीन है। इसके कॉम्पैक्ट डिज़ाइन और बेहतरीन स्थिरता के कारण, RANGER600 को मेट्रोलॉजी रूम में, निरीक्षण प्राप्त करने में, या सीधे उत्पादन में नियोजित किया जा सकता है।
SMARTOOL यूनिवर्सल मापने वाले सॉफ़्टवेयर के साथ कॉन्फ़िगर किया गया, यह सिस्टम सभी प्रकार के धातु काटने वाले उपकरणों के लिए आदर्श उपकरण है, जिसमें एकल मानदंड (जैसे बाहरी समोच्च या कोण) की तेज़ जाँच से लेकर विशेष उपकरण ज्यामिति के पूर्ण नियंत्रण तक शामिल है। उपयोगकर्ता RANGER600 के साथ आसानी से PUT-MEASUR-ANALYSE वर्कफ़्लो प्राप्त कर सकते हैं।
तकनीकी निर्देश
| पैरामीटर |
कीमत |
| एक्स अक्ष यात्रा |
80 मिमी |
| Y अक्ष यात्रा |
60 मिमी |
| Z अक्ष मापने की सीमा |
60 मिमी |
| अधिकतम उपकरण व्यास |
50 मिमी |
| अधिकतम उपकरण लंबाई |
300 मिमी |
| कार्य दूरी |
90 मिमी |
| लेंस |
0.7-4.5X डेंटेड ज़ूम लेंस |
| कैमरा |
2M पिक्सेल HD कैमरा/5M पिक्सेल HD कैमरा (वैकल्पिक) |
| रैखिक पैमाने का संकल्प |
0.0001मिमी |
| बढ़ाई |
12.6X~79.2X/25.2X~158.4X (वैकल्पिक) |
| देखने के क्षेत्र |
27*20मिमी~4.3*3.3मिमी/13.5*10मिमी~2.3*1.6मिमी (वैकल्पिक) |
| सटीकता मापना |
X~Y,(2.5+L/100)µm, L मापी गई लंबाई है |
| पीसी |
ऑल-इन-वन पीसी सिस्टम, विंडोज 10 ओएस, 24" एलसीडी मॉनिटर के साथ |
| रोशनी |
8 खंड एलईडी रिंग लाइट, कंटूर लाइट और लचीली सहायक लाइट, सभी सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य |
| इनपुट प्रारूप |
डीएक्सएफ फ़ाइलें |
| आउटपुट स्वरूप |
एक्सेल, डीएक्सएफ |

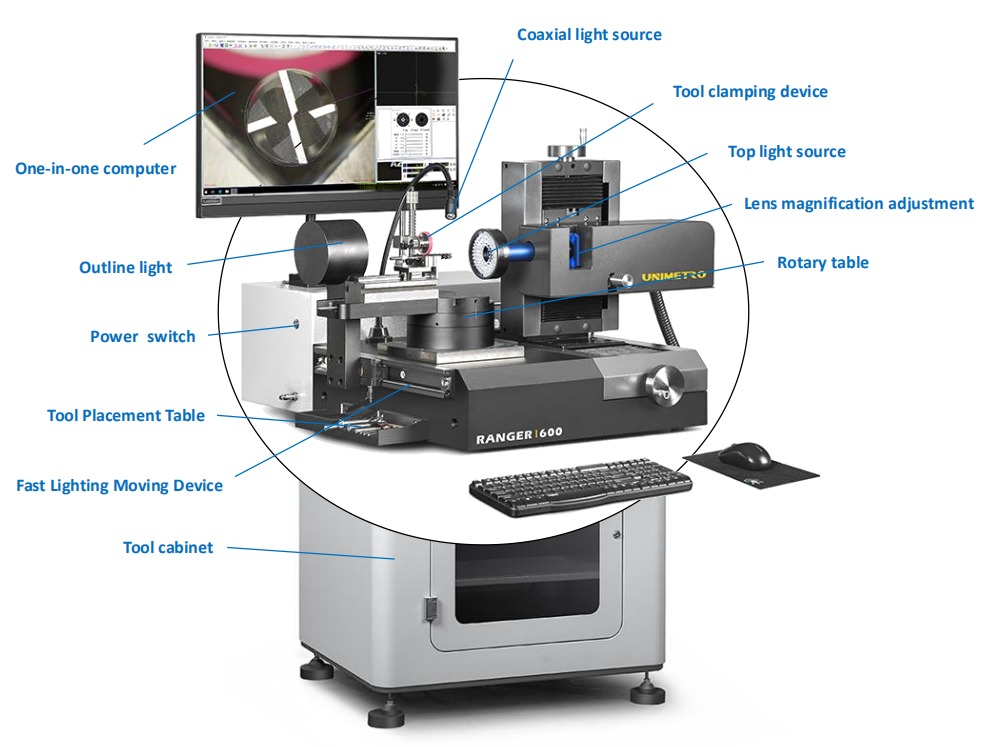

उन्नत डिज़ाइन सुविधाएँ
- ठोस निर्माण के साथ एर्गोनोमिक डिज़ाइन
- वैकल्पिक माइक्रोस्कोप आवर्धन के साथ एचडी छवि कैप्चरिंग और डिस्प्ले

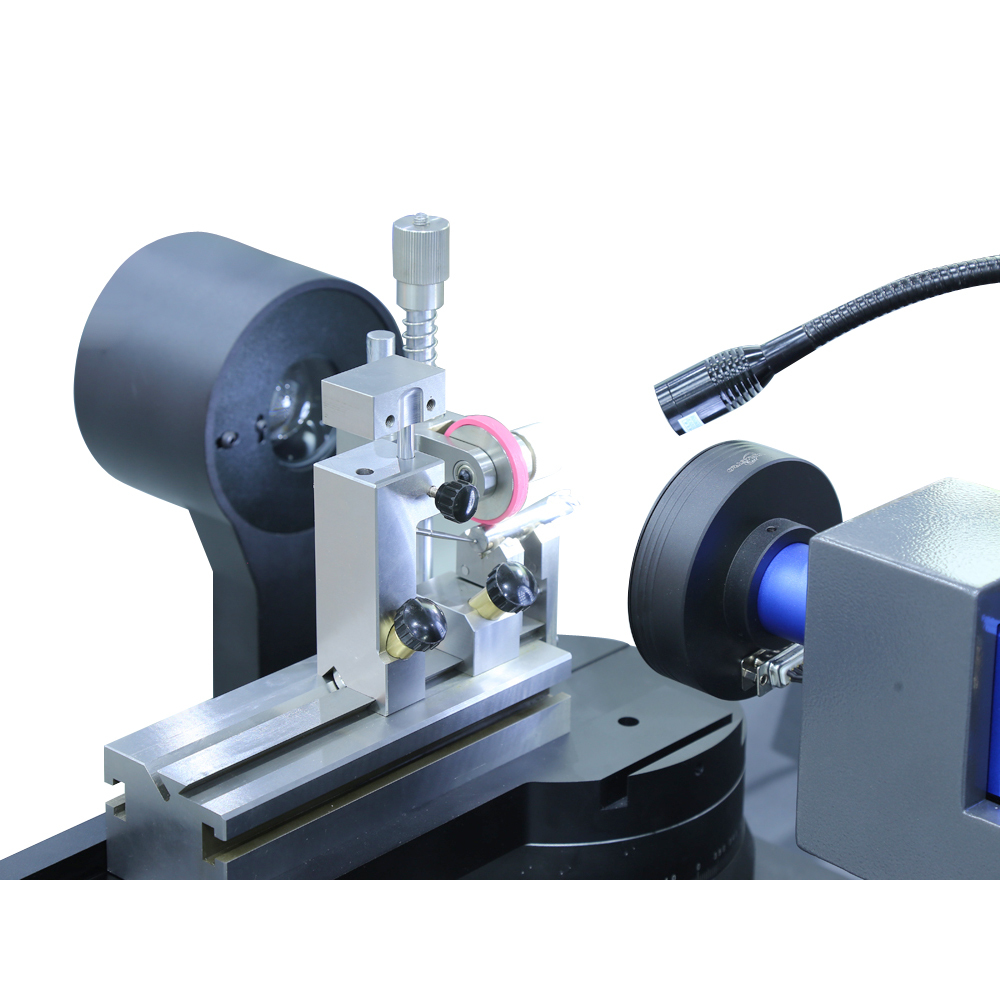

- सुरक्षित टूल होल्डिंग और संरेखण के लिए स्थिर वी ब्लॉक
- रोटरी स्टेज पर 0° और 90° के यांत्रिक निश्चित माप कोण
- सटीक कोण स्थान के लिए रोटरी टेबल में उच्च सटीकता एनकोडर
- समोच्च प्रकाश और सहायक प्रकाश के साथ प्रोग्रामयोग्य एलईडी रिंग लाइट
- विशेष कटिंग टूल फ़ंक्शन के साथ स्मार्टूल मापने वाला सॉफ़्टवेयर
- रेटिकल के साथ स्वचालित किनारे का पता लगाना और तेज़ कोण माप
- सीएडी तत्व तुलना कार्य
- मापन परिणाम EXCEL या CAD फ़ाइलों में निर्यात होते हैं
- बेहतर स्थिरता के लिए ऑल-इन-वन पीसी सिस्टम
एकाधिक कोण माप क्षमताएँ

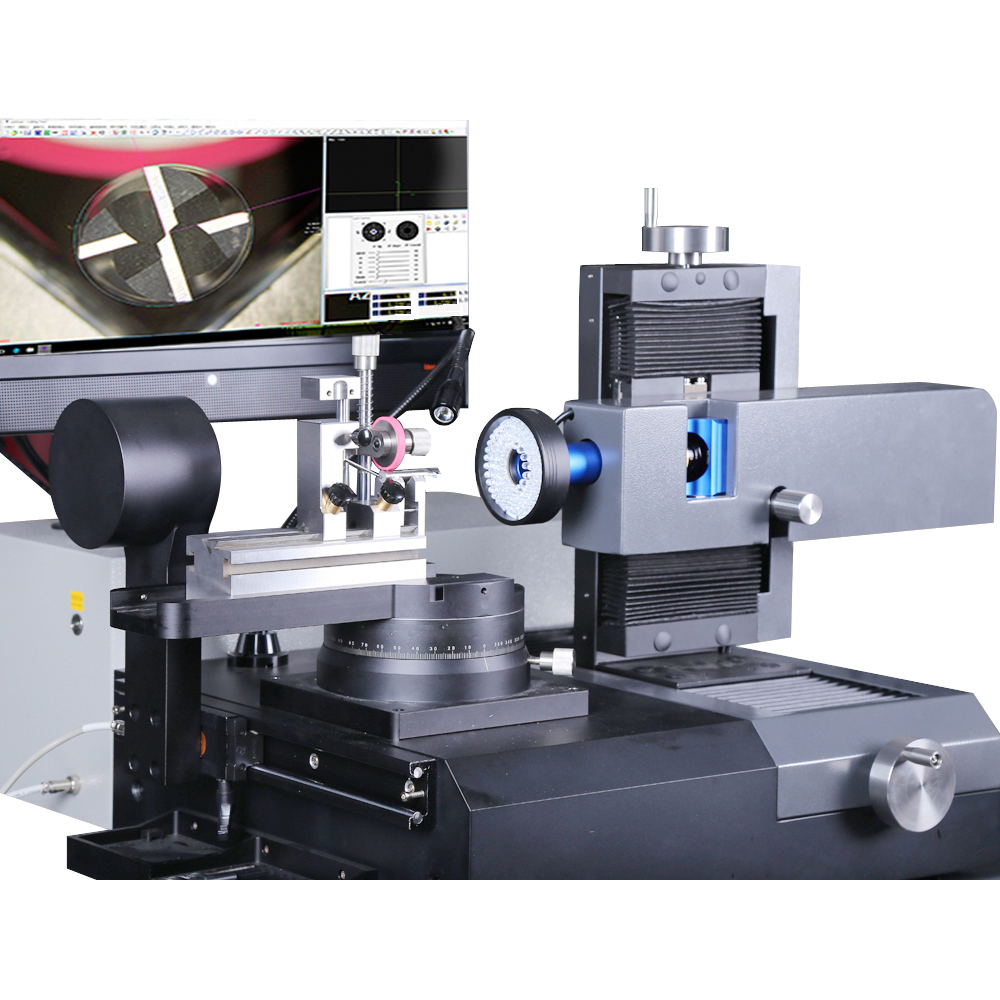

रोटरी टेबल सटीक उपकरण स्थिति के लिए दो यांत्रिक निश्चित कोण (0° और 90°) प्रदान करती है। 0° स्थिति टूल एंड, टूल एंड - सेंटर शाफ्ट, और टूल एंड - फ्रंट एंगल को मापने में सक्षम बनाती है। 90° स्थिति हेलिक्स कोण, अक्षीय अग्र कोण, प्रथम पश्च कोण, द्वितीय पश्च कोण और झुकाव किनारे कोण के मापन की सुविधा प्रदान करती है। सॉफ़्टवेयर में प्रदर्शित कोण रीडिंग के साथ, अतिरिक्त कोणों को एम्बेडेड एनकोडर का उपयोग करके सटीक रूप से स्थित किया जा सकता है।
रोशनी प्रणाली

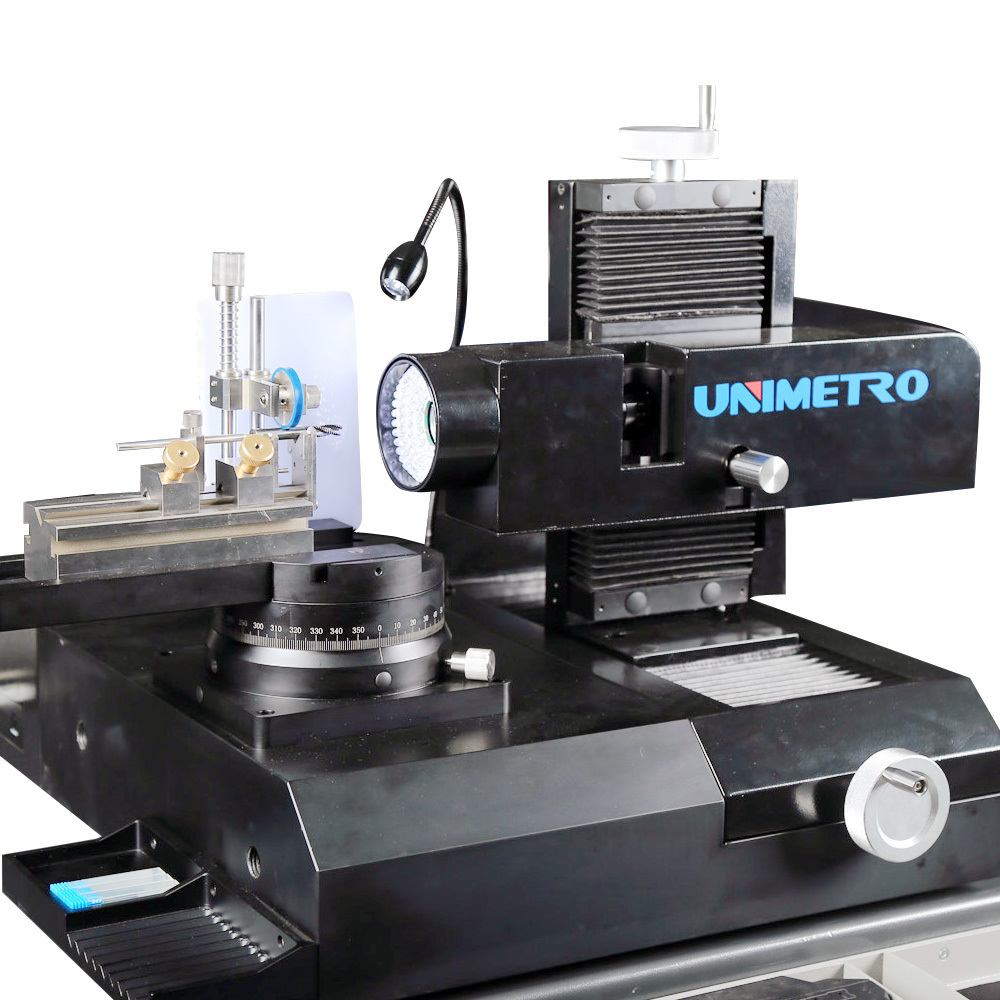

सिस्टम में स्थानीयकृत छवि वृद्धि के लिए लचीली भुजा पर एक मंदनीय अतिरिक्त प्रकाश और एक समानांतर प्रकाश पथ समोच्च एलईडी लाइट मॉड्यूल शामिल है जो उपकरण आकृति की इष्टतम इमेजिंग प्रदान करने के लिए एक्स-अक्ष के साथ चलता है।
कार्य केंद्र की विशेषताएं

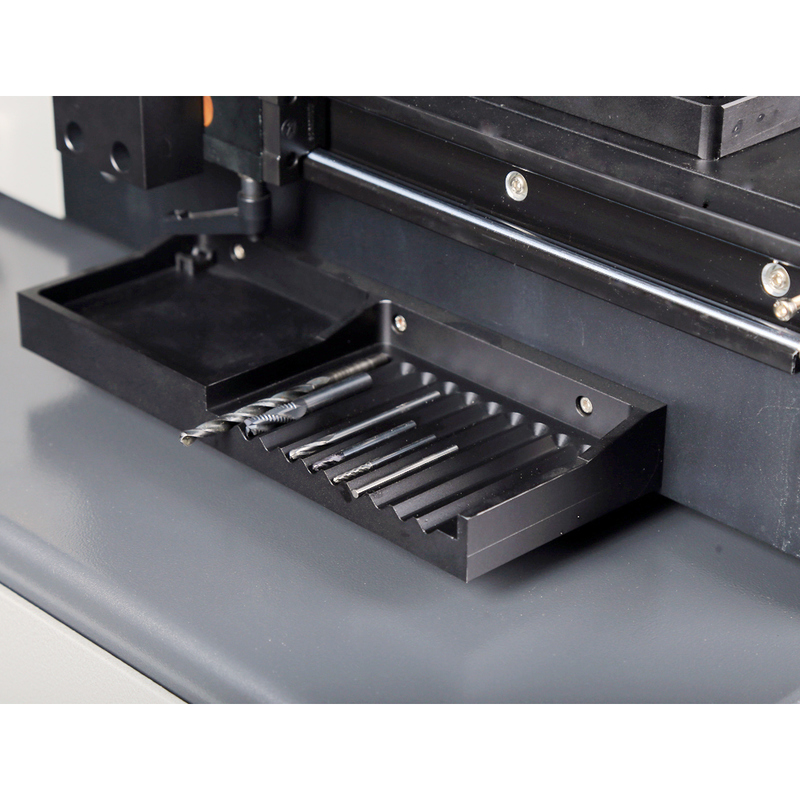

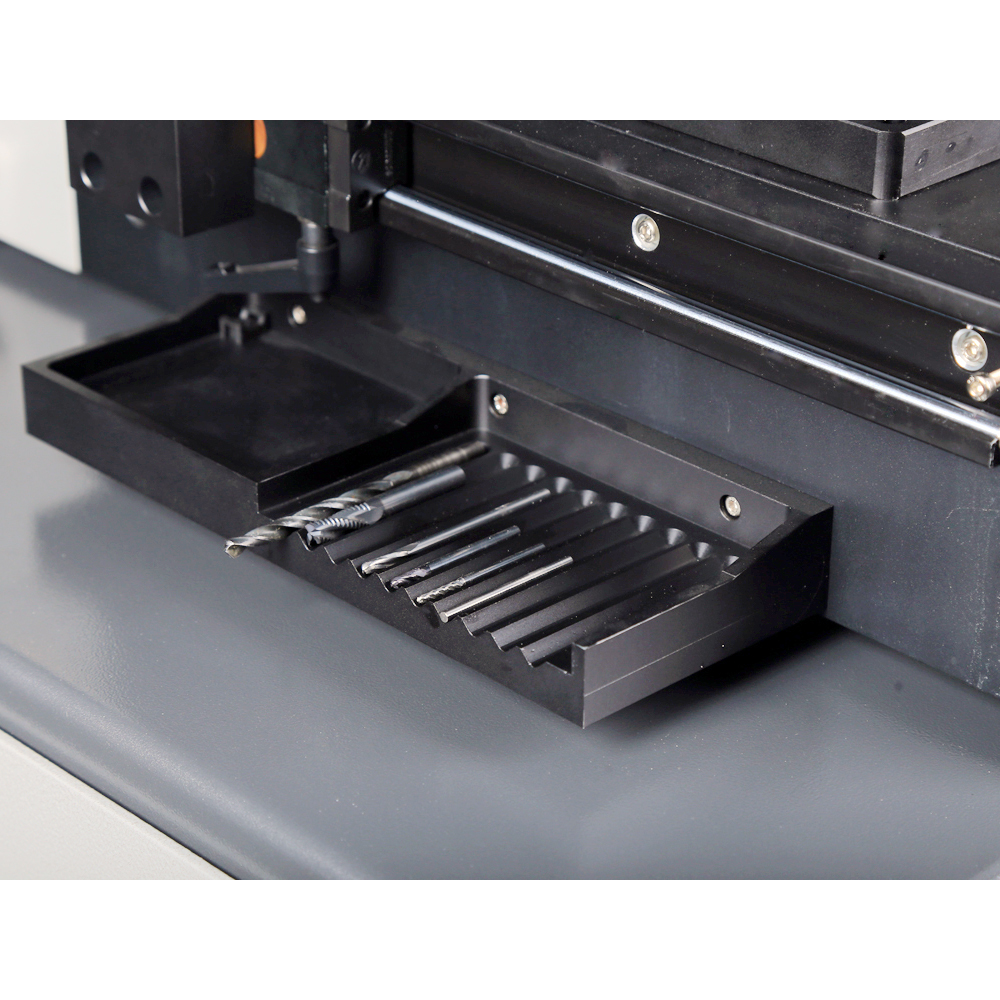

सिस्टम में व्यावहारिक भंडारण स्थान के साथ एक ठोस स्थायी कार्य केंद्र और संगठित उपकरण तैयारी के लिए एक एकीकृत मल्टी-सेक्शन टूल धारक की सुविधा है।
स्मार्टूल मापने का सॉफ्टवेयर
स्मार्टूल कटिंग टूल्स मापने वाला सॉफ्टवेयर उच्च सटीकता वाली ऑप्टिकल और डिजिटल माप तकनीक के आधार पर विकसित किया गया है। यह कई माप और मूल्यांकन एल्गोरिदम के साथ सहज संचालन प्रदान करता है जो विशेष रूप से पीसने के संचालन में निर्मित या तेज किए गए उपकरणों के लिए डिज़ाइन किया गया है।
सॉफ्टवेयर सुविधाएँ
- ग्राफ़िकल इंटरफ़ेस के साथ उच्च-रिज़ॉल्यूशन छवि प्रदर्शन
- गतिशील वास्तविक समय बढ़त का पता लगाने वक्र दृश्य
- घूमने योग्य रेटिकल के साथ तेज़ कोण माप
- उपकरण ज्यामिति मूल्यांकन के लिए सीएडी तुलना फ़ंक्शन
- सभी फ़ंक्शन कुंजियाँ और नियंत्रण पैनल सॉफ़्टवेयर विंडो पर प्रदर्शित होते हैं
मापने की क्षमता
सिस्टम हेलिक्स एंगल, एक्सियल फ्रंट एंगल, रियर एंगल, टिल्टिंग एज एंगल, टूल एंड जियोमेट्री और बहुत कुछ सहित विभिन्न टूल कोणों और सुविधाओं को माप सकता है।
