मिलिंग कटर मापने की मशीन 0 ~ 200 मिमी रेंज के साथ

0 ~ 200 मिमी रेंज के साथ मिलिंग कटर मापने की मशीन









उत्पाद व्यवहार्यता

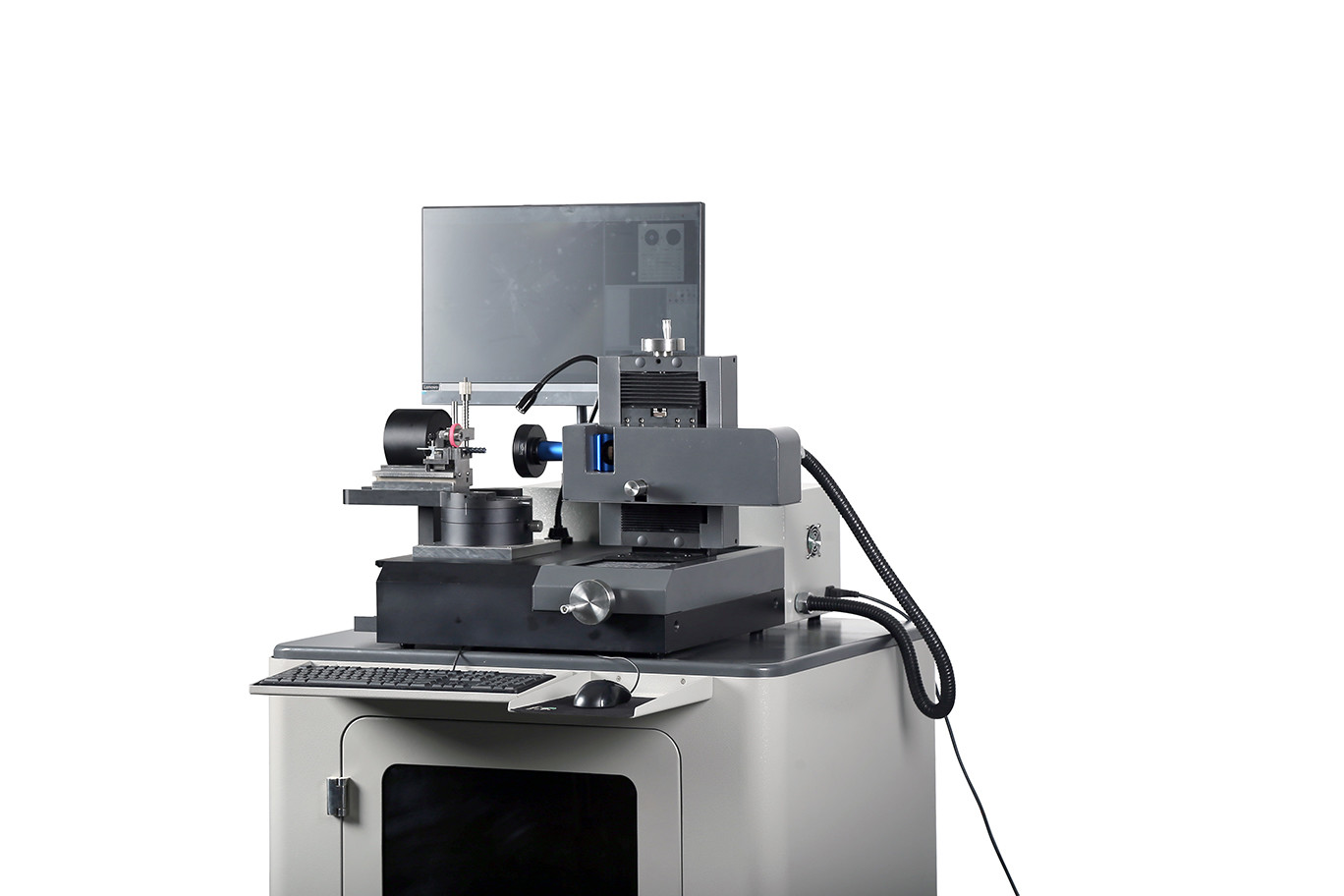

UNIMETRO RANGER600 टूल VMM मशीन फ्लेक्सिबल इल्यूमिनेटिंग सिस्टम के तहत ड्रिल, मिलिंग कटर और काउंटर और काउंटरसिंक के लिए सार्वभौमिक मापने वाली मशीन है।कॉम्पैक्ट डिजाइन और महान स्थिरता के लिए धन्यवाद, रेंजर 600 को मेट्रोलॉजी रूम में, निरीक्षण प्राप्त करने या सीधे उत्पादन में नियोजित किया जा सकता है।RANGER600 टूल इंस्पेक्शन सिस्टम को SMARTOOL यूनिवर्सल मेजरमेंट सॉफ्टवेयर के साथ कॉन्फ़िगर किया गया है, जो इसे सभी प्रकार के मेटल कटिंग टूल्स के लिए सबसे अच्छा इंस्ट्रूमेंट बनाता है, जो कि सिंगल क्राइटेरिया, जैसे बाहरी कंटूर या एंगल्स की फास्ट चेकिंग से शुरू होता है, विशेष टूल ज्योमेट्री के पूर्ण नियंत्रण के लिए। .उपयोगकर्ता आसानी से RANGER600 के साथ एक पुट-माप-विश्लेषण मापने की प्रक्रिया प्राप्त कर सकते हैं।






उन्नत डिजाइन



- एर्गोनोमिक डिजाइन और ठोस निर्माण।
--HD छवि कैप्चरिंग और प्रदर्शन संयोजन, माइक्रोस्कोप आवर्धन स्तर भी वैकल्पिक है।
- उच्च सटीकता एन्कोडर रोटरी टेबल में एम्बेडेड है, उपयोगकर्ताओं के लिए सटीक कोण स्थान प्रदान करता है।
- सतह की रोशनी के लिए मल्टीपल सेक्शन प्रोग्रामेबल एलईडी रिंग लाइट, जिसमें कंटूर लाइटिंग और स्टैंडर्ड फीचर्स के लिए फ्री एंगल ऑक्जिलरी लाइट भी शामिल है।
--SMARTOOL मापने वाला सॉफ़्टवेयर काटने के उपकरण के लिए विशिष्ट मापन कार्य प्रदान करता है।







मापदंडों



मिलिंग कटर मापने प्रणाली के लिए निर्दिष्टीकरण
एक्स अक्ष यात्रा	80 मिमी
वाई अक्ष यात्रा	60 मिमी
जेड अक्ष मापने की सीमा	60 मिमी
अधिकतम उपकरण व्यास	20 मिमी (वैकल्पिक 30 मिमी)
अधिकतम उपकरण लंबाई	200 मिमी (वैकल्पिक 350 मिमी)
कार्य दूरी	90 मिमी
लेंस	0.7X-4.5X डेंटेड जूम लेंस
कैमरा	2M पिक्सेल HD कैमरा/5M पिक्सेल HD कैमरा (Optionsl)
रैखिक पैमाने संकल्प	0.0001 मिमी
बढ़ाई	12.6X-79.2X/25.2X-158.4X (वैकल्पिक)
देखने के क्षेत्र	27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (वैकल्पिक)
माप सटीकता	X~Y,(2.5+L/100)μm,L मापी गई लंबाई है
पीसी	ऑल-इन-वन पीसी सिस्टम, विंडोज 10 ओएस, 24" एलसीडी मॉनिटर के साथ;
रोशनी प्रणाली	8 खंड एलईडी रिंग लाइट, समोच्च प्रकाश और लचीला सहायक प्रकाश, सभी सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य।
इनपुट प्रारूप	डीएक्सएफ फाइलें
आउटपुट स्वरूप	एक्सेल, डीएक्सएफ





विशेषताएँ



मापने की प्रक्रिया के दौरान अधिक तेज़ और सटीक उपकरण कोण स्थान के लिए, RANGER600 की रोटरी तालिका 2 यांत्रिक निश्चित कोण, 0 डिग्री और 90 डिग्री प्रदान करती है।0 डिग्री की स्थिति में उपयोगकर्ता टूल एंड, टूल एंड - सेंटर शाफ्ट, टूल एंड - फ्रंट एंगल आदि को मापने में सक्षम होते हैं। और 90 डिग्री की स्थिति हेलिक्स एंगल, एक्सियल फ्रंट एंगल, फर्स्ट रियर एंगल, सेकेंड रियर एंगल और टिल्टिंग के लिए उपलब्ध है। किनारे का कोण, आदि।
यदि अन्य कोण स्थान की आवश्यकता है, तो उपयोगकर्ता सटीक एन्कोडर का भी उपयोग कर सकते हैं जो प्राप्त करने के लिए रोटरी टेबल में एम्बेडेड है।सॉफ्टवेयर में एंगल रीडिंग डिस्प्ले होती है।











सॉफ्टवेयर फंक्शन



समाधान मापने वाले अग्रणी काटने के उपकरण
SMARTOOL कटिंग टूल्स मेजरिंग सॉफ्टवेयर उच्च सटीकता ऑप्टिकल और डिजिटल मापने की तकनीक के आधार पर विकसित किया गया है, यह संचालित करने के लिए आसान और सहज है और विशेष रूप से पीसने वाले व्यवसाय में निर्मित या तेज किए गए उपकरणों के लिए कई माप और मूल्यांकन एल्गोरिदम प्रदान करता है।



सभी आवर्धन पर तीव्र, उच्च-विपरीत दृश्य। सभी आवर्धन अंशांकित हैं।
उच्च ज़ूमिंग स्तर सतह के सबसे छोटे विवरण या सूक्ष्म उपकरणों के निरीक्षण के विश्लेषण की भी अनुमति देता है।
सहज और आसान-ऑपरेटिंग सॉफ़्टवेयर इंटरफ़ेस-तेज़ और आसान माप अनुप्रयोग के लिए, सभी फ़ंक्शन कुंजियां और ऑपरेशन पैनल ग्राफिकल हैं, और स्वचालित एज डिटेक्शन फ़ंक्शन विभिन्न ऑपरेटरों के माप परिणाम अंतर को खत्म करने में मदद करता है।
ओबिएक्ट इमेज व्यू और रियल टाइम कंटूर कर्व व्यू के बीच फ्री स्विच-यूजर्स डायमिक रोटेटिंग प्रोसेस के दौरान ऑब्जर्वेशन प्राप्त करने और टूल्स के अधिकतम किनारों को मापने में सक्षम होते हैं। एडवांस कैलिब्रेशन और मुआवजा प्रक्रिया-स्मार्टूल सॉफ्टवेयर उन्नत कैलिब्रेशन और मुआवजा फ़ंक्शन प्रदान करता है, अत्यधिक माप की सटीकता में वृद्धि।






मापने की क्षमता



हेलिक्स एंगल एक्सियल फ्रंट एंगल फर्स्ट रियर एंगल


टूल एंड टूल एंड - सेंटर शाफ्ट टूल एंड - फ्रंट एंगल
