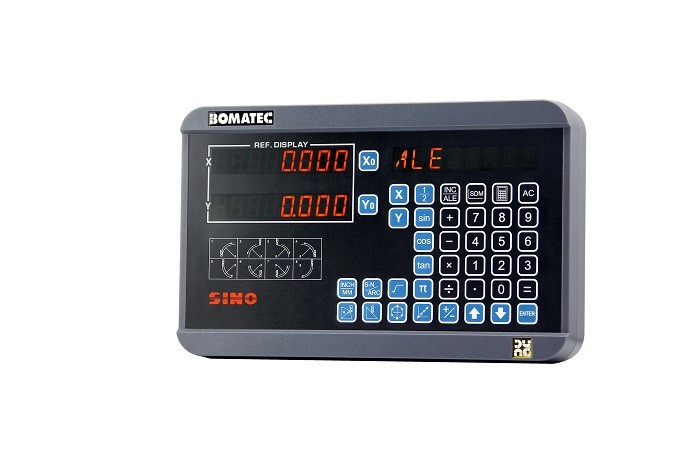

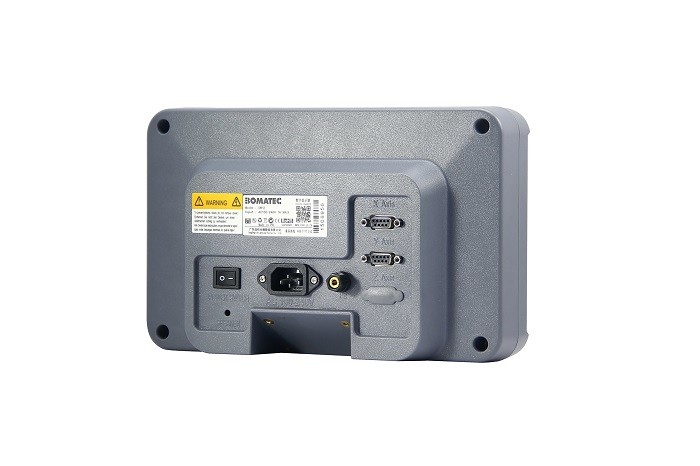

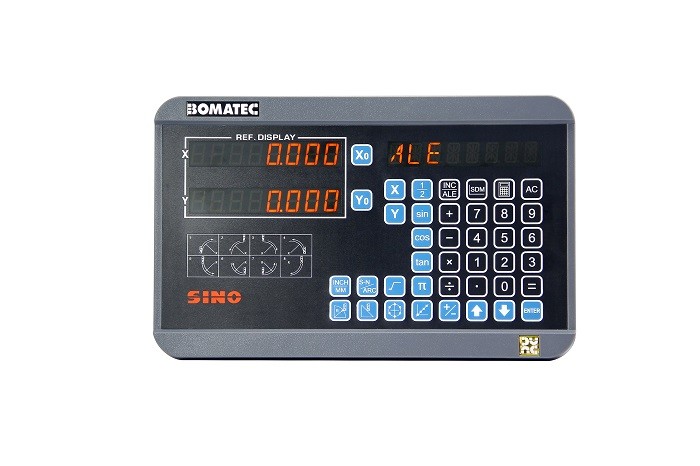

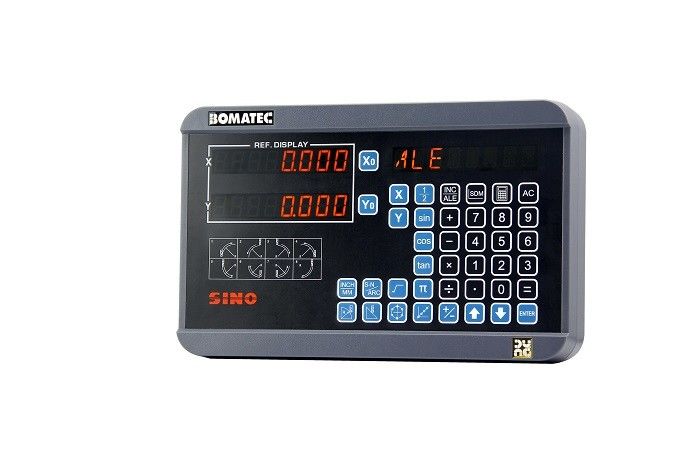

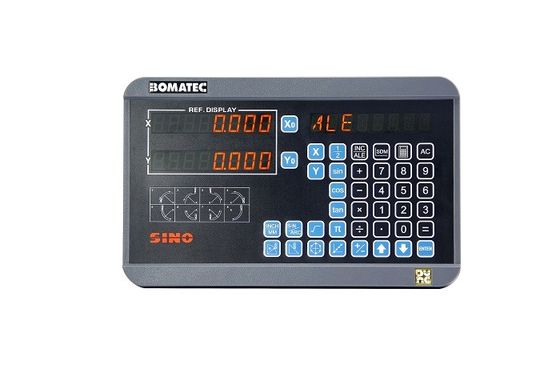

ईएमसी डिजाइन 2 एक्सिस डिजिटल पढ़ना सिस्टम रैखिक मुआवजा एंटी - शोर

ईएमसी डिजाइन डिजिटल रीडआउट सिस्टम मुआवजा समारोह विरोधी शोर

इसके अलावा OEM मात्रा के आधार पर ग्राहकों के लिए खुला है।

गैर-रैखिक मुआवजा

आवेदन में जहां बहुत अधिक सटीकता आवश्यक है, जैसे पीसने वाली मशीन, बोरिंग मशीन, माप उपकरण आदि। आवश्यक माइक्रोन ग्रेड सटीकता प्राप्त करने के लिए मशीन बॉडी का निर्माण करना बहुत महंगा और बहुत मुश्किल है।

XH-2E श्रृंखला 2 अक्ष कम लागत वाले डिजिटल रीडआउट सिस्टम गैर-रैखिक त्रुटि मुआवजे द्वारा प्रदर्शन सटीकता में सुधार करने के लिए एक लागत प्रभावी तरीका प्रदान करते हैं।XH-2E श्रृंखला का गैर-रैखिक त्रुटि मुआवजा फ़ंक्शन गैर-रैखिक त्रुटि मुआवजे के समान है जो आमतौर पर सीएनसी मशीन नियंत्रक में उपयोग किया जाता है।

उच्च शोर उन्मुक्ति और (ईएमसी) डिजाइन

ट्रांसड्यूसर सिग्नल इनपुट नॉइज़ फ़िल्टरिंग के लिए XH-2E सीरीज़ 2 एक्सिस लो कॉस्ट डिजिटल रीडआउट सिस्टम में नवीनतम ट्रिपल स्टेज नॉइज़ फ़िल्टर का उपयोग किया जाता है जो बहुत व्यापक आवृत्ति बैंडविड्थ (1Khz-1000MHz) शोर क्षीणन प्रदान करता है।

अत्यधिक सावधान पीसीबी और घटक लेआउट जो उच्चतम संभव शोर प्रतिरक्षा और ईएमसी प्रदर्शन प्राप्त करने के लिए सभी ज्ञात नियमों का सख्ती से पालन करता है।विद्युत स्रोत के लिए शोर प्रतिरक्षा में उच्चतम संभव प्रदर्शन सुनिश्चित करने के लिए रैखिक बिजली आपूर्ति का उपयोग किया जाता है।

उच्च स्थायित्व स्विच झिल्ली

UK'S AUTOTYPE Ltd. की ऑटोटेक्स श्रृंखला पॉलिएस्टर फिल्म का उपयोग XH-2E श्रृंखला 2 अक्ष कम लागत वाले डिजिटल रीडआउट सिस्टम की प्रमुख झिल्ली के रूप में किया जाता है।ऑटोटेक्स पॉलिएस्टर फिल्म को झिल्ली स्विच निर्माण उद्योग के बीच उपलब्ध उच्चतम गुणवत्ता, उच्चतम विनिर्देश झिल्ली फिल्म के रूप में जाना जाता है।

ऑटोटेक्स फिल्म सबसे अधिक इस्तेमाल किए जाने वाले उद्योग विलायक और उत्कृष्ट स्विच जीवन के लिए उत्कृष्ट रासायनिक प्रतिरोध प्रदान करती है।कम से कम 100,000 बार होने की उम्मीद के जीवन को स्विच करें।

पूरी तरह से सीलबंद

XH-2E श्रृंखला 2 अक्ष कम लागत वाले डिजिटल रीडआउट सिस्टम के बाड़े को इलेक्ट्रॉनिक सर्किटरी को खतरनाक वातावरण से बचाने के लिए पूरी तरह से सील कर दिया गया है, जैसे कि धूल, ईडीएम मशीनिंग से वाष्पित शीतलक धुएं और आदि।

पूरी तरह से सीलबंद बाड़े के कारण पीसीबी की अधिकता से बचने के लिए, XH-2E श्रृंखला में धातु की फ्रंट प्लेट और पैनल का उपयोग इलेक्ट्रॉनिक्स सर्किटरी द्वारा उत्पन्न गर्मी को जल्दी से समाप्त करने के लिए किया जाता है और एक अल्ट्रा कम तापमान वृद्धि ट्रांसफार्मर का उपयोग किया जाता है।

कंपन फ़िल्टरिंग फ़ंक्शन

ग्राइंडर एप्लिकेशन के लिए उच्च सटीकता और उच्च रिज़ॉल्यूशन (1um) डिस्प्ले आवश्यक हैं।हालांकि, उच्च रिज़ॉल्यूशन डिस्प्ले के तहत, मशीनिंग प्रक्रिया के दौरान मशीन के कंपन के कारण अंतिम अंकों का डिस्प्ले टॉगल करता रह सकता है, खासकर बड़े ग्राइंडर में।

अभिनव कंपन फ़िल्टरिंग फ़ंक्शन अधिक आरामदायक रीडिंग प्राप्त करने के लिए डिस्प्ले टॉगल को फ़िल्टर कर सकता है, और इसलिए मानवीय गलती को कम करता है।
