1.परिचय: आधुनिक विनिर्माण आवश्यकताओं के अनुरूप मापन उपकरण

2.निर्देशांक मापने वाली मशीन (सीएमएम) क्या है?

3.दृष्टि मापने वाली मशीन (वीएमएम) क्या है?

4.साइड-बाय-साइड कोर तुलना तालिकाः CMM बनाम VMM

5.सीएमएम संपर्क माप के मुख्य लाभ

6.विजन/वीडियो माप प्रणाली के मुख्य लाभ

7.मुख्य तकनीकी अवधारणाएं: सटीकता, सटीकता, दोहराव और माप अनिश्चितता

8.सीएमएम और ऑप्टिकल निरीक्षण को नियंत्रित करने वाले अंतर्राष्ट्रीय मापन मानक

9.पर्यावरण कारक जो सीएमएम और वीएमएम प्रदर्शन को अलग करते हैं

10.कुल स्वामित्व लागत (टीसीओ) की तुलना

11.सीएमएम और विजन मशीनों के बारे में सामान्य उद्योग की गलत धारणाएं

12.वास्तविक दुनिया के औद्योगिक केस अध्ययनः हाइब्रिड सीएमएम + वीएमएम निरीक्षण कार्यप्रवाह

13.कैसे चुनें: CMM, VMM, या एक संयुक्त कार्यप्रवाह चुनें

14.क्यों निर्माता CMM और विजन मापने वाली मशीनों दोनों को एक साथ तैनात करते हैं

15.भविष्य के रुझानः एआई, स्वचालन, इनलाइन निरीक्षण और उद्योग 4.0 माप

16.UNIMETRO एकीकृत सीएमएम और दृष्टि माप समाधान

17.अक्सर पूछे जाने वाले प्रश्न (14 PAA-केंद्रित प्रविष्टियाँ)

18.अंतिम विचार और निःशुल्क डाउनलोड योग्य संसाधन CTA

1. परिचय: आधुनिक विनिर्माण आवश्यकताओं के अनुरूप मापन उपकरण

निर्देशांक मापने की मशीन (सीएमएम) और दृष्टि मापने की मशीन (वीएमएम, जिसे वीडियो मापने की मशीन भी कहा जाता है) के बीच का विकल्प कभी भी एक सरलीकृत तुलना नहीं है।आधुनिक औद्योगिक मापन में, उपकरण चयन एक अत्यधिक अनुकूलित निर्णय है, जो सटीक भाग ज्यामिति, सहिष्णुता सख्ती, उत्पादन थ्रूपुट, सामग्री गुणों, कार्यशाला पर्यावरण की स्थिति द्वारा निर्धारित है,और वैश्विक गुणवत्ता अनुपालन जनादेश.

ऑटोमोबाइल, एयरोस्पेस, प्रेसिजन मोल्ड निर्माण, चिकित्सा उपकरण उत्पादन, पीसीबी और माइक्रोइलेक्ट्रॉनिक्स में निर्माता,और उच्च परिशुद्धता मुद्रांकन उद्योगों नियमित रूप से उत्पादन लाइन उन्नयन के दौरान इन दो प्रमुख आयामी निरीक्षण प्रणालियों का मूल्यांकन, गुणवत्ता प्रणाली अनुकूलन, और नए उत्पाद सत्यापन चक्र के रूप में घटक लघुकरण तेजी और आईएसओ / एएसएमई वैश्विक गुणवत्ता मानकों तेजी से कठोर हो जाते हैं,एक प्रश्न लगातार दुनिया भर में मेट्रोलॉजी खरीद रणनीतियों का मार्गदर्शन करता है:सीएमएम बनाम विजन मापने की मशीन ️ कौन सा समाधान अद्वितीय निरीक्षण और विनिर्माण लक्ष्यों के साथ सबसे अच्छा संरेखित करता है?

आयामी माप पद्धति निरंतर, विश्वसनीय विनिर्माण गुणवत्ता के आधार स्तंभ के रूप में कार्य करती है।संपर्क आधारित सीएमएम जांच और गैर संपर्क ऑप्टिकल वीएमएम निरीक्षण पूरी तरह से अलग औद्योगिक दर्द बिंदुओं को संबोधित करता हैगुणवत्ता इंजीनियरों, खरीद टीमों और विनिर्माण प्रबंधकों के लिए,उनके मूल मतभेदों की व्यापक समझ, तकनीकी ताकत, और परिचालन सीमाएं उपकरण आरओआई को अधिकतम करने, निरीक्षण चक्र के समय को कम करने, और पूरी तरह से ट्रैक करने योग्य, ऑडिट-तैयार गुणवत्ता नियंत्रण प्रणालियों का निर्माण करने के लिए महत्वपूर्ण हैं।

वैश्विक औद्योगिक मापन के लिए एक निश्चित एसईओ स्तंभ पृष्ठ के रूप में, यह मार्गदर्शिका सीएमएम और वीएमएम कार्य सिद्धांतों, सटीकता बेंचमार्क, मानक अनुपालन ढांचे,वास्तविक दुनिया के औद्योगिक अनुप्रयोग, स्वामित्व की कुल लागत, और एक कार्रवाई योग्य निर्णय लेने के ढांचे। ZEISS, हेक्सागन, Mitutoyo, Keyence, Nikon, और OGP से आधिकारिक संसाधनों के साथ प्रतिस्पर्धा करने के लिए बनाया गया,यह लेख औद्योगिक टीमों को सबसे अधिक लागत प्रभावी, अपने विशिष्ट कार्यप्रवाहों के लिए उच्च प्रदर्शन वाले मेट्रोलॉजी हार्डवेयर।

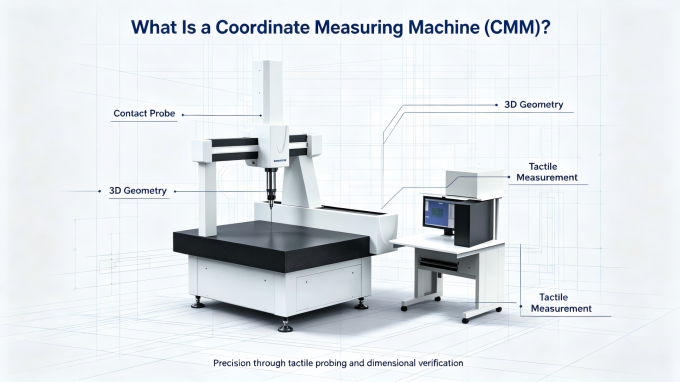

2निर्देशांक मापने वाली मशीन (सीएमएम) क्या है?

समन्वय मापने की मशीन (सीएमएम) एक उच्च-सटीक 3 डी संपर्क माप प्रणाली है जिसे वर्कपीस सतहों के साथ भौतिक जांच संपर्क के माध्यम से सटीक एक्स / वाई / जेड स्थानिक समन्वय डेटा कैप्चर करने के लिए इंजीनियर किया गया है।लक्ष्य घटकों के हजारों सटीक निर्देशांक बिंदुओं को इकट्ठा करके, प्रणाली पूर्ण ज्यामितीय प्रोफाइल का पुनर्निर्माण करती है और मूल सीएडी मॉडल के साथ आयामी अनुरूपता की जांच करती है,जटिल विनिर्माण वातावरण में असाधारण दीर्घकालिक दोहराव और माप स्थिरता प्रदान करना.

व्यापक रूप सेउच्च परिशुद्धता 3 डी निरीक्षण के लिए स्वर्ण मानक, सीएमएम को व्यापक आयतनिक ज्यामितीय सत्यापन और कठोर जीडी एंड टी (ज्यामितीय आयाम और सहिष्णुता) सत्यापन के लिए विशेष रूप से बनाया गया है।वे अति सख्त सहिष्णुता आवश्यकताओं के अधीन उद्योगों के लिए अनिवार्य हैं, जटिल संरचनात्मक घटक डिजाइन, और सख्त तीसरे पक्ष के गुणवत्ता लेखा परीक्षा।

प्राथमिक सीएमएम अनुप्रयोग उद्योग और भाग

सीएमएम प्रौद्योगिकी उच्च परिशुद्धता वाले विनिर्माण क्षेत्रों पर हावी है जो सत्यापित 3 डी ज्यामितीय सटीकता और ट्रैक करने योग्य गुणवत्ता डेटा की मांग करते हैंः

• मोटर वाहन: मुख्य पावरट्रेन घटक, चेसिस इकट्ठे, इंजन ब्लॉक और संरचनात्मक ऑटोमोबाइल भाग

• एयरोस्पेस: संरचनात्मक फोर्जिंग, सटीक कास्टिंग, जटिल कम्पोजिट घटक और उड़ान-महत्वपूर्ण हार्डवेयर

• परिशुद्धता मशीनिंग: कस्टम सीएनसी-मशीन शाफ्ट, औद्योगिक जुड़नार, उपकरण प्लेट और कस्टम यांत्रिक घटक

• मोल्ड और डाई निर्माण: इंजेक्शन मोल्ड, सटीक स्टैम्पिंग मर और कस्टम औद्योगिक उपकरण

• चिकित्सा उपकरण: उच्च परिशुद्धता वाले सर्जिकल प्रत्यारोपण, ऑर्थोपेडिक हार्डवेयर और नियंत्रित चिकित्सा संरचनात्मक घटक

• ऊर्जा एवं भारी उद्योग: भारी औद्योगिक हार्डवेयर, ऊर्जा उपकरणों के घटक और संरचनात्मक यांत्रिक भाग

सीएमएम की मुख्य निरीक्षण क्षमताएं

उन्नत सीएमएम सॉफ्टवेयर वैश्विक औद्योगिक मानकों के अनुरूप पूर्ण स्पेक्ट्रम आयामी सत्यापन को सक्षम करता है, जो सभी महत्वपूर्ण ज्यामितीय माप आवश्यकताओं को कवर करता हैः

• समग्र रैखिक आयामों, मोटाई सहिष्णुता और स्थानिक ऑफसेट का सटीक सत्यापन

• स्थिति, समानांतरता, लंबवतता, समकक्षता, सपाटता और सतह प्रोफ़ाइल सहिष्णुता सहित ASME Y14.5 और ISO GPS-संरेखित GD&T विश्लेषण पूरा करें

• गहरे छेद, आंतरिक गुहाओं, अंडरकट और ऑप्टिकल सिस्टम के लिए अनुपलब्ध पूरी तरह से बंद सुविधाओं का सटीक माप

• दर्जनों अलग-अलग भाग विशेषताओं के बीच स्थानिक स्थिति संबंधों का व्यापक सत्यापन

• आईएसओ 17025 प्रयोगशाला प्रमाणीकरण का समर्थन करने वाली ऑडिट-तैयार, पूरी तरह से ट्रैक करने योग्य माप रिपोर्ट का निर्माण

आधुनिक औद्योगिक सीएमएम प्लेटफार्म स्वचालित सीएडी मॉडल संरेखण, स्वचालित बैच माप अनुक्रम और उद्यम गुणवत्ता प्रबंधन प्रणालियों (क्यूएमएस) के साथ निर्बाध डेटा एकीकरण का समर्थन करते हैं,स्मार्ट विनिर्माण कार्यप्रवाहों के लिए डिजिटल गुणवत्ता नियंत्रण को सुव्यवस्थित करना.

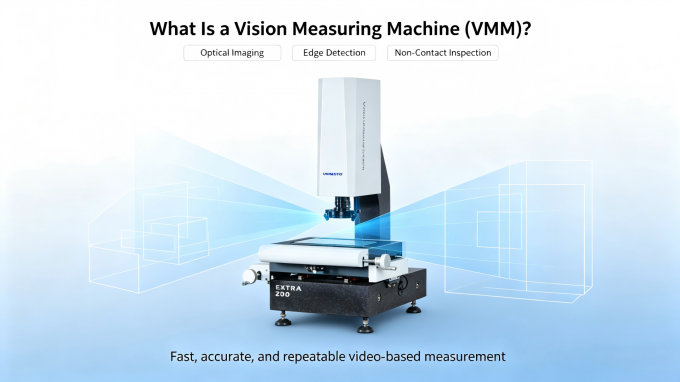

3दृष्टि मापने वाली मशीन (वीएमएम/वीडियो मापने वाली मशीन) क्या है?

एक विजन मापने की मशीन (वीएमएम), जिसे सार्वभौमिक रूप से वीडियो मापने की मशीन या ऑप्टिकल समन्वय मापने की मशीन के रूप में भी जाना जाता है,उच्च संकल्प औद्योगिक कैमरों द्वारा संचालित एक पूरी तरह से संपर्क रहित सटीक निरीक्षण प्रणाली है, उच्च परिशुद्धता टेलीसेंट्रिक लेंस, और उन्नत एआई संचालित किनारे का पता लगाने छवि प्रसंस्करण एल्गोरिदम।वीएमएम प्रणाली निरीक्षण के दौरान वर्कपीस के साथ शून्य शारीरिक संपर्क करती है, नाजुक घटकों के लिए सतह खरोंच, झुकने या सामग्री के विरूपण के जोखिम को पूरी तरह से समाप्त करता है।

विजन मापने वाली मशीनें बड़े पैमाने पर बड़े पैमाने पर उत्पादन और सूक्ष्म घटक निरीक्षण कार्यप्रवाहों के लिए पसंदीदा समाधान हैं। उनका ऑप्टिकल डिजाइन छोटे, अति पतले, नरम,लचीलापन, या आसानी से विकृत फ्लैट भागों ️ घटकों जहां CMM माइक्रो-सोंड से शारीरिक संपर्क अनिवार्य रूप से क्षति, आयामी पूर्वाग्रह, या उत्पादन स्क्रैप का कारण होगा।

प्राथमिक वीएमएम अनुप्रयोग उद्योग और भाग

वीएमएम प्रौद्योगिकी हल्के, नाजुक औद्योगिक घटकों के लिए सूक्ष्म-सटीक, उच्च-प्रवाह निरीक्षण में माहिर हैः

• माइक्रोइलेक्ट्रॉनिक्स और अर्धचालक: लघु चिप वाहक, अर्धचालक पैकेजिंग घटक और सूक्ष्म इलेक्ट्रॉनिक इकाइयां

• पीसीबी और सर्किटरी: कठोर और लचीले प्रिंटेड सर्किट बोर्ड, माइक्रो सोल्डर पैड और अल्ट्रा-फाइन सर्किट ट्रेस

• सटीक मुद्रांकन: अल्ट्रा पतली धातु स्टैम्पिंग भागों, धातु पन्नी, और सूक्ष्म पतली दीवार घटकों

• सटीक प्लास्टिक और रबर: नरम सिलिकॉन, पतले प्लास्टिक के ढाले हुए भाग और लचीले सटीक घटक

• उपभोक्ता इलेक्ट्रॉनिक्स: पोशाक उपकरणों, स्मार्टफ़ोन और कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए लघु आंतरिक संरचनात्मक भाग

• चिकित्सा सूक्ष्म-घटक: छोटे डिस्पोजेबल चिकित्सा उपकरण और सूक्ष्म-सटीक चिकित्सा संरचनात्मक भाग

वीएमएम की मुख्य निरीक्षण क्षमताएं
