| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | अल्ट्रा |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 5 ~ 15 दिनों के |
| भुगतान शर्तें: | टी / टी, एल / सी |
| आपूर्ति की क्षमता: | 40 |
| Product name: | Full Automatic Vision Measuring Machine | Measuring Accuracy: | 2.5+L/200 |
|---|---|---|---|
| Repeatability: | 2.5 | CCD: | Industrial grade color CCD camera |
| Lens: | Manual dental zoom lens 0.7~4.5X/Auto zoom lens 1~10X | Magification: | 8.1~1.3mm |
| Field of View: | 8.1~1.3mm | Working distance: | 108mm |
| प्रमुखता देना: | पूर्ण स्वचालित दृष्टि मापने की मशीन,पीसीबी दृष्टि मापने की मशीन,पीसीबी के लिए दृष्टि मापने की मशीन |
||
पूर्ण स्वचालित दृष्टि मापने की मशीन
पीसीबी और सटीक भागों के लिए सीएनसी ऑप्टिकल सिस्टम
ULTRA श्रृंखला एक कैंटिलीवर उच्च सटीकता है जो तीन अक्ष स्वचालित मोटराइज्ड नियंत्रण के साथ जीडी एंड टी माप के लिए पूरी तरह से स्वचालित दृष्टि मापने की मशीन विकसित की है।यह ऑटोमैटिक फोकसिंग, ऑटोमैटिक लाइटिंग कंट्रोल और हार्डवेयर और सॉफ्टवेयर कॉन्फ़िगरेशन के ऑटोमैटिक मूवमेंट से लैस है ताकि रैखिक और ज्यामितीय आयामों का मापन जल्दी और सही तरीके से किया जा सके।
उत्पाद विशेषताएं
Control गुणवत्ता विवरण नियंत्रण
1) ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
2) एल्यूमीनियम काम चरण, गति नियंत्रण तेजी से प्रतिक्रिया और लचीला बनाने;
3) हार्ड ऑक्सीकरण सतह प्रसंस्करण विरोधी खरोंच के साथ काम चरण;
4) सटीक रैखिक गाइड के साथ मानक, गेंद पेंच और एसी इमदादी मोटर आदि को पीसने, गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए;
5) एकीकृत नियंत्रण प्रणाली, गति नियंत्रण के साथ एम्बेडेड, और रोशनी और रैखिक पैमाने पर पढ़ने के रूप में सभी संकेत नियंत्रण, सुनिश्चित करता है कि मशीन का प्रदर्शन बेहद स्थिर है।
Configuration उच्च प्रदर्शन विन्यास
1) XYZ तीन अक्ष सीएनसी स्वचालित नियंत्रण और सटीक स्थिति;
2) 1 उम उच्च परिशुद्धता ग्लास रैखिक पैमाने पर स्थिति की सटीकता और माप सटीकता सुनिश्चित करने के लिए;
3) GIGA उच्च संकल्प रंग कैमरा स्पष्ट अवलोकन और सटीक माप की जरूरतों को पूरा करने के लिए;
4) 6.5x उच्च-रिज़ॉल्यूशन ज़ूम लेंस, सटीक दोहरीकरण और केवल आवश्यक पिक्सेल सुधार एक बार क्लिक करें;
5) प्रोग्राम करने योग्य सतह के साथ 5-रिंग 8-डिवीजन एलईडी ठंड रोशनी और समोच्च एलईडी समानांतर रोशनी और अंतर्निहित बुद्धिमान प्रकाश समायोजन, यह स्वचालित रूप से 8-डिवीजन में चमक को नियंत्रित कर सकता है और बुद्धिमानी से 256 स्तर चमक समायोजन का एहसास करता है।
◆ कुशल माप सॉफ्टवेयर
1) बाहरी-सरणी RationalVue समग्र माप सॉफ्टवेयर के साथ, ULTRA श्रृंखला शक्तिशाली 2D / 3D समग्र मापन समारोह की पेशकश करने में सक्षम है;
2) सरल और आसान ऑपरेशन इंटरफ़ेस समझने के लिए माप अधिक सरल और कुशल बनाता है;
3) स्वचालित माप कार्यक्रम कुशलतापूर्वक और जल्दी से बैच माप को पूरा करने के लिए सेट किया जा सकता है।
Ible लचीले विस्तार
1) बहु प्रकार के गैर-संपर्क सेंसर और तेजी से फिक्सिंग प्रणाली विकल्प के लिए हैं, जो विभिन्न ग्राहकों से मापने की आवश्यकता को पूरा कर सकते हैं
2) ULTRA श्रृंखला के लिए Mavable रंग एलईडी रिंग लाइट उपलब्ध है, जो विभिन्न प्रकार की सामग्रियों या आकृतियों के साथ श्रृंखला को अधिक लचीला और शक्तिशाली बनाता है, और अधिक शक्तिशाली मापने वाला अनुप्रयोग प्रदान करता है।

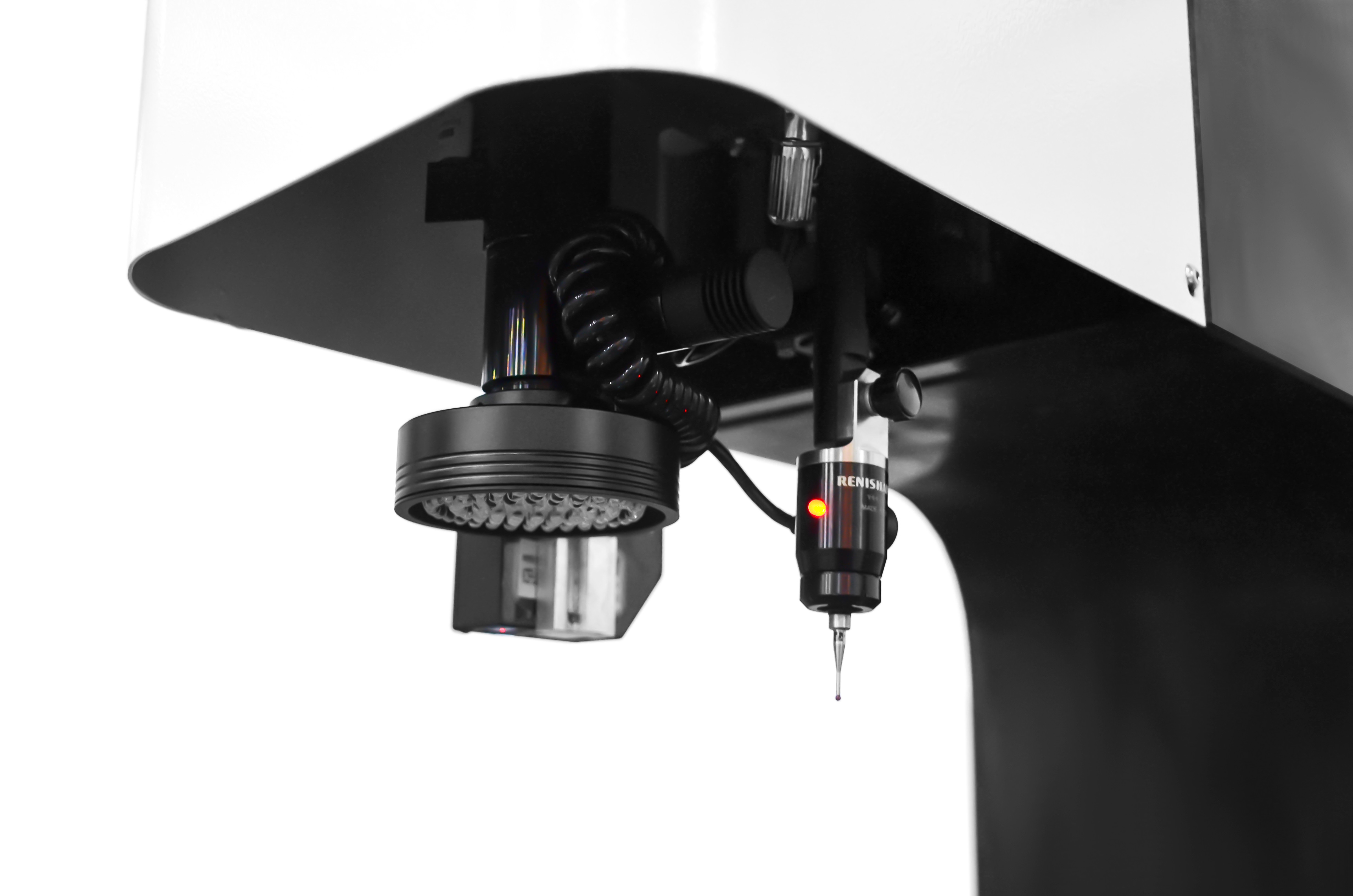

3) ULTRA श्रृंखला के लचीले विस्तार के लिए धन्यवाद, यह स्पर्श जांच, गैर-संपर्क मापने वाले सेंसर और रोबोट बांह के साथ संगत है, मापने की क्षमता में अत्यधिक वृद्धि करता है।
पैरामीटर
| उत्पाद का नाम | अल्ट्रा सीरीज स्वचालित दृष्टि मापने की मशीन | ||||||||||
| नमूना | अल्ट्रा 300 | अल्ट्रा 400 | अल्ट्रा 500 | अल्ट्रा 600 | |||||||
| एक्स / वाई-अक्ष यात्रा | 300x200mm | 400x300mm | 500x400mm | 600 * 500 मिमी | |||||||
| Z- अक्ष यात्रा | 200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है) | ||||||||||
| एक्स / वाई / जेड -3 अक्ष रैखिक स्केल | ग्लास रैखिक स्केल संकल्प: 0.1um | ||||||||||
| मार्गदर्शन मोड | प्रिसिजन लीनियर गाइड, डबल ट्रैक डबल स्लाइडर गाइड। | ||||||||||
| ऑपरेशन मोड | जॉयस्टिक नियंत्रक, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम। | ||||||||||
| शुद्धता | XYZ अक्ष: ≤2.5 + एल / 200um | ||||||||||
| repeatability | ± 2.5um | ||||||||||
|
वीडियो प्रणाली |
सीसीडी | हाई डेफिनिशन 1/3 "कलर सीसीडी कैमरा | |||||||||
| लेंस |
6.5X पर क्लिक करें ज़ूम लेंस जारी रखें;ऑप्टिकल बढ़ाई: 0.7X-4.5X; वीडियो बढ़ाई: 26X ~ 172X (21.5 "मॉनिटर) |
||||||||||
|
का क्षेत्र देखें (मिमी) (डी * एच * वी) |
बढ़ाई | 0.7X | 1X | 2.0x | 3.0x | 4 एक्स | 4.5X | ||||
| 1/3 "सीसीडी | 8.57x6.86x5.14 | 6.00x4.80x3.60 | 3.00x2.40x1.80 | 2.00x1.60x1.20 | 1.50x1.20x0.90 | 1.33x1.07x0.80 | |||||
|
रोशनी प्रणाली |
कंटूर | एलईडी समानांतर समोच्च रोशनी | |||||||||
| सतह | 0 ~ 255 Stepless समायोज्य 5-रिंग 8-डिवीजन एलईडी सतह रोशनी | ||||||||||
| मापने का सॉफ्टवेयर | UNIMETRO 2D पूरी तरह से ऑटो मापने सॉफ्टवेयर | ||||||||||
| भर क्षमता | 25Kg | ||||||||||
| काम का माहौल |
तापमान 20 ℃ 20 2 ℃, आर्द्रता सीमा <2 ℃ / घंटा, आर्द्रता 30 ~ 80%, कंपन <0.002g, <15Hz |
||||||||||
| बिजली की आपूर्ति | 220V / 50Hz / 10A | ||||||||||
| Ddimension (डब्ल्यू * डी * एच) | 1600 * 780 * 1700 | 1750 * 920 * 1700 मिमी | 1900x1080x1700mm | 1050 * 1280 * 1700 मिमी | |||||||
| कुल भार | 380kg | 450 किलो | 600kg | 800 किलो | |||||||
* L लंबाई (मिमी) माप रहा है, Z- अक्ष की यांत्रिक सटीकता और फोकस सटीकता वर्कपीस की सतह से संबंधित है।
* आवर्धन अनुमानित मान है, यह मॉनिटर और रिज़ॉल्यूशन के आयाम से संबंधित है।
* देखने का क्षेत्र (मिमी) = (विकर्ण * क्षैतिज * लंबवत)
* 0.5X या 2X उद्देश्य वैकल्पिक उपलब्ध है, और छवि आवर्धन का एहसास: 13X ~ 86X या 52X ~ 344X।
