आर्क्युलेटेड आर्म लेयरिंग के लिए सतह रफनेस और समोच्च परीक्षक
SPR1000 सीरीज सतह असमानता समोच्च परीक्षक एक परिशुद्धता माप प्रणाली है, जो औद्योगिक घटकों की व्यापक सतह विश्लेषण के लिए डिज़ाइन की गई है, जिसमें जोड़ वाले हाथ के बीयरिंग शामिल हैं,ऑप्टिकल ग्रेड के जर्मनियम क्रिस्टल, सील के छल्ले, और टर्बो सील.
सतह माप की मूल बातें
सभी सतहों को चार प्रमुख तत्वों के माध्यम से मापा जा सकता है जो उनकी कार्यात्मक विशेषताओं को परिभाषित करते हैंः
- आयाम:त्रिज्या, कोण, दूरी और सतह विशेषताओं के बीच रैखिक संबंध
- आकारःलक्ष्य ज्यामिति (सपाट, गोलाकार, शंकु) से विचलन आमतौर पर मशीन की त्रुटि के कारण होता है
- असमानता:काटने के औजारों या मशीनिंग प्रक्रियाओं से उत्पन्न सतह बनावट
- लहरःकंपन, अपर्याप्त कठोरता या प्रक्रिया अस्थिरता से गैर-आदर्श मशीन प्रभाव
SPR1000 श्रृंखला की विशेषताएं
इष्टतम लागत दक्षता के साथ मानक विन्यास।दोहरी सेंसर तकनीक एक ही मशीन में व्यापक सतह विश्लेषण के लिए प्रेरक असमानता माप के साथ डिजिटल समोच्च संवेदन को जोड़ती है.

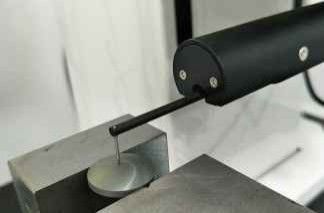

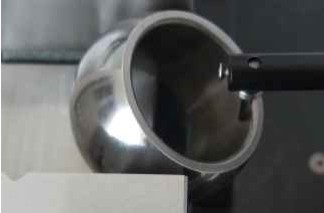

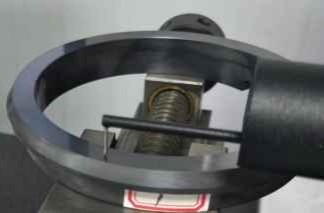

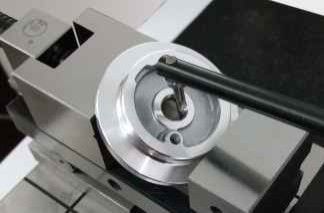

माप अनुप्रयोग
तकनीकी विनिर्देश
| विनिर्देश |
मूल्य |
| मॉडल संख्या |
PR1103G-sdk |
| मापने की सीमा एक्स अक्ष |
100 मिमी |
| माप सीमा Z-अक्ष |
320 मिमी |
| माप सीमा Z1 अक्ष |
C:±12.5mm/R:±420μm |
| समोच्च सटीकता Z1 रैखिक सटीकता |
± ((1.5+ 0.2H तक) |
| आर्क सटीकता |
±(2+R/8) μm |
| कोण सटीकता |
±2′ |
| सीधापन |
0.8μm/100mm |
| मोटापा रैखिक परिशुद्धता |
± 4% |
| अवशिष्ट शोर |
≤0.02μm |
| दोहरे मूल्य |
1δ≤2nm |
| कटऑफ तरंग दैर्ध्य |
0.025, 0.08, 0.25, 0.8, 2.5, 8 मिमी |
| रेटिंग लंबाई |
λcX2,3,4,5,6,7 |
| एक्स-अक्ष ड्राइव गति |
0.1~10mm/s |
| Z-अक्ष ड्राइव गति |
0.5-10mm/s |
माप क्षमता
प्रोफ़ाइल विश्लेषणःरेखा तत्व, बिंदु विशेषताएं, बिंदुओं और रेखाओं के बीच की दूरी, दूरी, समानांतरता, लंबवतता, कोण, ग्रूव गहराई, ग्रूव चौड़ाई, त्रिज्या सहित स्थिति विश्लेषण,सीधापन विश्लेषण, उत्तलता विश्लेषण, और प्रोफाइल विश्लेषण।
असमानता पैरामीटर:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
तरंगों के मापदंडःवा, डब्ल्यूटी, डब्लूपी, डब्लूवी, डब्लूजेड, डब्लूक्यू, डब्लूएसएम, डब्लूएसके, डब्लूके, डब्लूएमआर
मूल समोच्च पैरामीटरःपा, पीटी, पीपी, पीवी, पीज़, पीक्यू, पीएसएम, पीएसके, पीक्यू, पीएमआर
सिस्टम घटक
पी सीरीज डिजिटल समोच्च सेंसर
- संकल्पः 0.02-0.2μm
- रेंजः ±7.5-±30μm
- रैखिक परिशुद्धताः ±(1.5+ 0.6H के लिए) μm
- माप बलः 1.2kg
- बड़ी माप सीमाओं पर उत्कृष्ट रैखिकता बनाए रखता है
ड्राइव सिस्टम विकल्प
- रेल यात्राः 100-150 मिमी
- संख्या अंतरालः 0.2~2μm
- समोच्च सीधापनः 0.5μm/100mm
- मोटाई अवशिष्ट मूल्यः ≤0.02μm
- अधिकतम गतिः 10 मिमी/सेकंड
- न्यूनतम गतिः 0.1mm/s
- मानक ड्राइव भाग स्तर समोच्च माप आवश्यकताओं को पूरा करता है
स्तंभ घटक
- रेंजः 320~420mm / 520~620mm (चयन योग्य)
- अधिकतम गतिः 10 मिमी/सेकंड
- न्यूनतम गतिः 0.5 मिमी/सेकंड
- स्थिति की सटीकता: 0.01 मिमी
- हल्के फ्रेम डिजाइन बिना विरूपण के दीर्घकालिक स्थिरता सुनिश्चित करता है
प्लेटफार्म घटक
- सामग्री: संगमरमर का निर्माण
- विनिर्देशः 500×800 मिमी, 500×1000 मिमी
- आसान रखरखाव के लिए कॉम्पैक्ट संरचना के साथ एक टुकड़ा डिजाइन
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
हम एक कारखाना हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
आपकी कंपनी मुख्यतः क्या बनाती है?
हम विजन मापने वाली मशीनों, समन्वय मापने वाली मशीनों, सीएमएम और वीएमएम फिक्स्चर और संबंधित उपकरणों में विशेषज्ञ हैं।
उपयुक्त विनिर्देश कैसे चुनें?
हमारी पेशेवर टीम आपके उत्पाद की विविधता और माप आवश्यकताओं के आधार पर उपयुक्त विनिर्देशों की सिफारिश करेगी।
क्या आप अनुकूलित सेवा स्वीकार करते हैं?
हां, हम मानक मशीनों और ग्राहक की विशिष्ट आवश्यकताओं के अनुरूप कस्टम समाधान दोनों प्रदान करते हैं।
आपकी वारंटी अवधि क्या है?
हमारे उत्पादों की एक वर्ष की वारंटी है। हमने उत्पाद की विश्वसनीयता सुनिश्चित करने के लिए टूटे-फूटे घटकों पर स्थायित्व बढ़ाया है।
