आरएमडब्ल्यू उन्नत बहु-कार्यात्मक सतह कठोरता परीक्षक
व्यापक सतह विश्लेषण और माप के लिए जांच मुक्त प्रेरक सेंसर प्रौद्योगिकी के साथ पेशेवर सतह असमानता परीक्षक।
सतह की मोटाई के माप के मूल सिद्धांत
सतह विश्लेषण में चार महत्वपूर्ण मापने योग्य तत्व शामिल हैं जो उच्च परिशुद्धता वाले घटक मूल्यांकन के लिए आवश्यक हैंः
- आयाम:त्रिज्या, कोण और दूरी सहित सतह कार्यात्मक आकारों को परिभाषित करने वाले रैखिक संबंध
- आकारःमशीन की गलतियों के कारण लक्ष्य सतह ज्यामिति से विचलन
- असमानता:काटने के औजारों और मशीनिंग प्रक्रियाओं के परिणामस्वरूप सतह बनावट में परिवर्तन
- लहरःकंपन, कठोरता की समस्याओं या प्रक्रिया अस्थिरता से होने वाली आवधिक सतह अनियमितताएं
SR1000 श्रृंखला की विशेषताएं
असाधारण लागत दक्षता और प्रदर्शन के साथ डेस्कटॉप मानक विन्यासः
- सीसा रहित मानक प्रेरक सेंसर प्रौद्योगिकी
- सैकड़ों असमानता, लहरों और प्रोफाइल मापदंडों का व्यापक मूल्यांकन
- पेशेवर स्तर की माप क्षमताएं

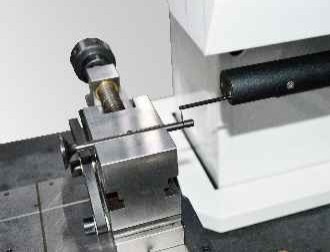

माप अनुप्रयोग

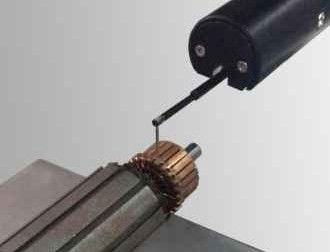

कम्यूटेटर

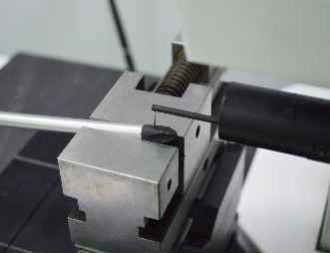

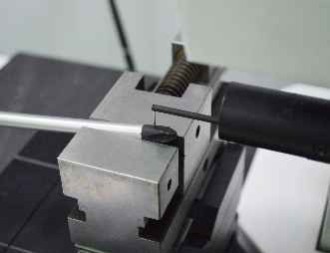

स्क्रूड्राइवर हैंडल

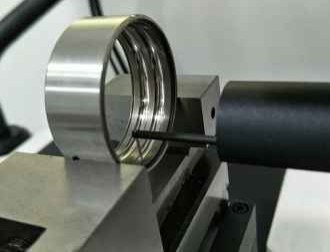

वाल्व घटक
असर
तकनीकी विनिर्देश
| विनिर्देश |
मूल्य |
| मॉडल संख्या |
SR1133G-सैक |
| एक्स-अक्ष माप सीमा |
100 मिमी |
| Z-अक्ष माप सीमा |
320 मिमी |
| Z1-अक्ष सीमा |
±420μm/65536:1 |
| Z1 रैखिक परिशुद्धता |
± 4% |
| पुनरावृत्ति |
1δ≤2nm |
| कटऑफ तरंग दैर्ध्य |
0.025, 0.08, 0.25, 0.8, 2.5, 8 मिमी |
| रेटिंग लंबाई |
λcX2,3,4,5,6,7 |
| अवशिष्ट शोर |
≤0.005μm |
| एक्स-अक्ष ड्राइव गति |
0.1~10mm/s |
| Z-अक्ष ड्राइव गति |
0.5-10mm/s |
माप क्षमता
व्यापक पैरामीटर विश्लेषण जिसमें शामिल हैंः
असमानता पैरामीटर:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
तरंगों के मापदंडःवा, डब्ल्यूटी, डब्लूपी, डब्लूवी, डब्लूजेड, डब्लूक्यू, डब्लूएसएम, डब्लूएसके, डब्लूके, डब्लूएमआर
मूल समोच्च पैरामीटरःपा, पीटी, पीपी, पीवी, पीज़, पीक्यू, पीएसएम, पीएसके, पीक्यू, पीएमआर
सिस्टम घटक
आर सीरीज इंडक्टिव सेंसर
संकल्पः 65536:1 / 262144:1
माप सीमाः ±420μm / ±620μm
रैखिक परिशुद्धताः आरः ±4% / ±3%
अवशिष्ट शोरः ≤0.007μm / ≤0.005μm
मोटाई संदर्भः गाइड, बिना लीड के
उत्कृष्ट आवृत्ति प्रतिक्रिया विशेषताओं और व्यापक सिग्नल बैंडविड्थ के साथ नो-हेड असमानता सेंसर, असमानता माप अनुप्रयोगों के लिए इष्टतम सेंसर प्रकार का प्रतिनिधित्व करता है।
ड्राइव सिस्टम विकल्प
रेल यात्राः 100-150 मिमी
संख्या अंतरालः 0.2~2μm
समोच्च सीधापनः 0.5μm/100mm
मोटाई अवशिष्ट मूल्यः ≤0.02μm
अधिकतम गतिः 10 मिमी/सेकंड
न्यूनतम माप गतिः 0.1mm/s
मानक ड्राइव प्रणाली जो भाग-स्तर समोच्च माप सटीकता प्रदान करती है, Ra 0.1 माइक्रोन से अधिक माप के लिए असमानता सेंसर के साथ संगत है।
स्तंभ घटक
रेंजः 320~420mm / 520~620mm
अधिकतम गतिः 10 मिमी/सेकंड
न्यूनतम गतिः 0.5mm/s
स्थिति की सटीकता: 0.01 मिमी
लाइटवेट फ्रेम-स्तंभ डिजाइन बिना विरूपण के दीर्घकालिक स्थिरता सुनिश्चित करता है।
प्लेटफार्म घटक
सामग्री: संगमरमर
विनिर्देशः 500×800, 500×1000
आसान रखरखाव और अंतरिक्ष दक्षता के लिए कॉम्पैक्ट संरचना के साथ एक टुकड़ा डिजाइन।
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
हम एक कारखाना हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
आपकी कंपनी मुख्यतः क्या बनाती है?
हम विजन मापने वाली मशीनों, समन्वय मापने वाली मशीनों, सीएमएम और वीएमएम फिक्स्चर और संबंधित मापने वाले उपकरणों में विशेषज्ञ हैं।
उपयुक्त विनिर्देश कैसे चुनें?
हमारी पेशेवर टीम आपके उत्पाद की विविधता और माप आवश्यकताओं के आधार पर उपयुक्त विनिर्देशों की सिफारिश करेगी।
क्या आप अनुकूलित सेवा स्वीकार करते हैं?
हां, हम मानक मशीनों और ग्राहकों की विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित समाधान दोनों प्रदान करते हैं।
आपकी वारंटी अवधि क्या है?
हमारे उत्पादों की एक वर्ष की वारंटी है। हमने उत्पाद की विश्वसनीयता सुनिश्चित करने के लिए टूटे-फूटे घटकों पर स्थायित्व बढ़ाया है।
