उन्नत बहु-कार्यात्मक सतह मोटापा और समोच्च माप प्रणाली
औद्योगिक माप अनुप्रयोगों के लिए व्यापक विश्लेषण क्षमताओं के साथ उच्च परिशुद्धता सतह मोटापा और समोच्च परीक्षक।
सतह माप की मूल बातें
सभी सतहों में मापने योग्य तत्व होते हैं जिनमें आयाम, आकार, मोटाई और लहरावटीता शामिल हैं। उच्च परिशुद्धता वाले घटकों के लिए इन सभी तत्वों का विश्लेषण करना आवश्यक हैः
- आयाम:त्रिज्या, कोण, दूरी और विशेषताओं के बीच रैखिक संबंधों द्वारा परिभाषित सतह कार्यात्मक आकार
- आकारःलक्ष्य सतह के आकार (सपाट, गोलाकार, शंकु आदि) से विचलन, आमतौर पर मशीन की त्रुटि के कारण होता है
- असमानता:काटने के औजारों या मशीनिंग प्रक्रियाओं से उत्पन्न सतह बनावट
- लहरःकंपन, अपर्याप्त कठोरता या प्रक्रिया अस्थिरता से गैर-आदर्श मशीन प्रभाव
SPR2000 श्रृंखला की विशेषताएं
बेहतर मूल्य-प्रदर्शन अनुपात के साथ प्रदर्शन और लागत का इष्टतम संतुलनः
- उच्च परिशुद्धता डिजिटल समोच्च सेंसर
- बिना सिर के व्यापक रेंज असमानता सेंसर
- बड़े पैमाने पर प्रोफाइलोमेट्री और माइक्रो-प्रोफाइल माप
- चौड़ी रफ्तार की रफ़्तार मापने की क्षमता
- मिश्रित मॉडलों के लिए उच्च परिशुद्धता वाले बड़े पैमाने पर असमानता और समोच्च माप
माप अनुप्रयोग

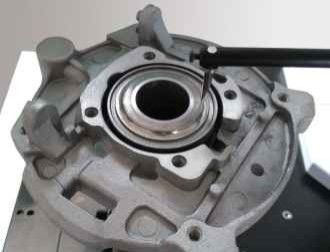

इंजन का आवरण

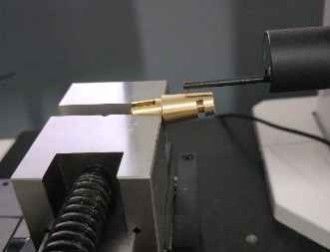

स्पूल वाल्व बॉडी

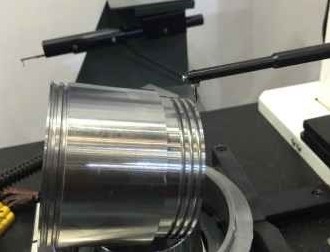

पिस्टन

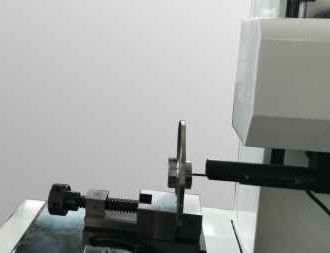

ऑटोमोबाइल क्लच पार्ट्स
अनुशंसित विनिर्देश - SPR2012G-tdp
| पैरामीटर |
विनिर्देश |
| मापने की सीमा एक्स अक्ष |
150 मिमी |
| माप सीमा Z-अक्ष |
420 मिमी |
| माप सीमा Z1 अक्ष |
C:±12.5mm/R:±620μm |
| समोच्च सटीकता Z1 रैखिक सटीकता |
± ((0.8+0.12H के लिए) μm |
| आर्क सटीकता |
±(1.5+R/12) μm |
| कोण सटीकता |
±1′ |
| सीधापन |
0.5μm/100mm |
| असमानता सटीकता रैखिक परिशुद्धता |
± 3% |
| अवशिष्ट शोर |
≤0.05μm |
| पुनरावृत्ति |
1δ≤1nm |
| कटऑफ तरंग दैर्ध्य |
0.025, 0.08, 0.25, 0.8, 2.5, 8 मिमी |
| रेटिंग लंबाई |
λcX2,3,4,5,6,7 |
| ड्राइव गति एक्स-अक्ष |
0.5~20mm/s |
| ड्राइव गति Z अक्ष |
0.2-20mm/s |
माप कार्य
प्रोफ़ाइल माप:विभिन्न वर्कपीस सतहों के लाइन तत्व, बिंदु विशेषताएं, बिंदुओं और रेखाओं के बीच दूरी के माप, दूरी, समानांतरता, लंबवतता, कोण, ग्रूव गहराई सहित स्थिति विश्लेषण,नाली की चौड़ाई, त्रिज्या. सीधापन विश्लेषण, उत्तलता विश्लेषण, और प्रोफाइल विश्लेषण करने में सक्षम।
असमानता पैरामीटर:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
तरंगों के मापदंडःवा, डब्ल्यूटी, डब्लूपी, डब्लूवी, डब्लूजेड, डब्लूक्यू, डब्लूएसएम, डब्लूएसके, डब्लूके, डब्लूएमआर
मूल समोच्च पैरामीटरःपा, पीटी, पीपी, पीवी, पीज़, पीक्यू, पीएसएम, पीएसके, पीक्यू, पीएमआर
सिस्टम घटक
सेंसर: पीएचपी सीरीज कम शोर डिजिटल प्रोफाइल सेंसर
- संकल्पः 0.02-0.1μm
- रेंजः ±7.5-±30μm
- रैखिक परिशुद्धताः ± 0.7+ 0.05H तक) μm
- माप बलः 0.7g
- उत्कृष्ट आवृत्ति प्रतिक्रिया और व्यापक सिग्नल बैंडविड्थ के साथ निर्देशन प्रकार की असमानता सेंसर
ड्राइवर: डीएसएच कम शोर ड्राइवर / डीसीएच कम शोर सिरेमिक ड्राइवर
- रेल यात्राः 100-150 मिमी / 180-220 मिमी
- संख्या अंतरालः 0.05-2μm / 0.05-5μm
- समोच्च सीधीः 0.3μm/100mm
- मोटाई अवशिष्ट मानः ≤ 0.005μm
- अधिकतम गतिः 20 मिमी/सेकंड
- न्यूनतम माप गतिः 0.1mm/s
- कम शोर actuator मानक भागों प्रोफाइल माप सटीकता आवश्यकताओं को पूरा करता है
स्तंभ सदस्यः सीएनएफ हाई स्पीड स्तंभ / सीएनएफएल हाई स्पीड लॉन्ग स्तंभ
- रेंजः 320-420 मिमी / 520-620 मिमी
- अधिकतम गतिः 20 मिमी/सेकंड
- न्यूनतम गतिः 0.2 मिमी/सेकंड
- स्थिति की सटीकताः 0.005 मिमी
- फ्रेम डिजाइन के साथ उच्च गति स्तंभ, दीर्घकालिक उपयोग के लिए विकृत नहीं
प्लेटफार्म घटक: एमपीई एकीकृत एर्गोनोमिक मशीन टेबल
- सामग्री: संगमरमर
- विनिर्देशः 500*800, 500*1000
- कॉम्पैक्ट संरचना के साथ एकीकृत डिजाइन
- सुविधाजनक रखरखाव और स्थान की बचत
- एर्गोनोमिक डिजाइन ऑपरेटर की थकान को कम करता है
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
A1: हम एक कारखाने हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
प्रश्न 2: आपकी कंपनी मुख्य रूप से क्या बनाती है?
A2: हम मुख्य रूप से विजन मापने वाली मशीनें, समन्वय मापने वाली मशीनें, CMM और VMM जुड़नार और संबंधित उपकरण का उत्पादन करते हैं।
प्रश्न 3: उपयुक्त विनिर्देश कैसे चुनें?
A3: हमारी पेशेवर टीम आपके उत्पाद की विविधता और माप आवश्यकताओं के आधार पर उपयुक्त माप उपकरण की सिफारिश करेगी।
Q4: क्या आप अनुकूलित सेवाएं स्वीकार करते हैं?
A4: हाँ, हम मानक मशीनों और ग्राहक की जरूरतों के अनुरूप अनुकूलित समाधान दोनों प्रदान करते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है। हमने टूटे हुए भागों में सुधार किया है और स्थिर उत्पाद की गुणवत्ता बनाए रखी है।
