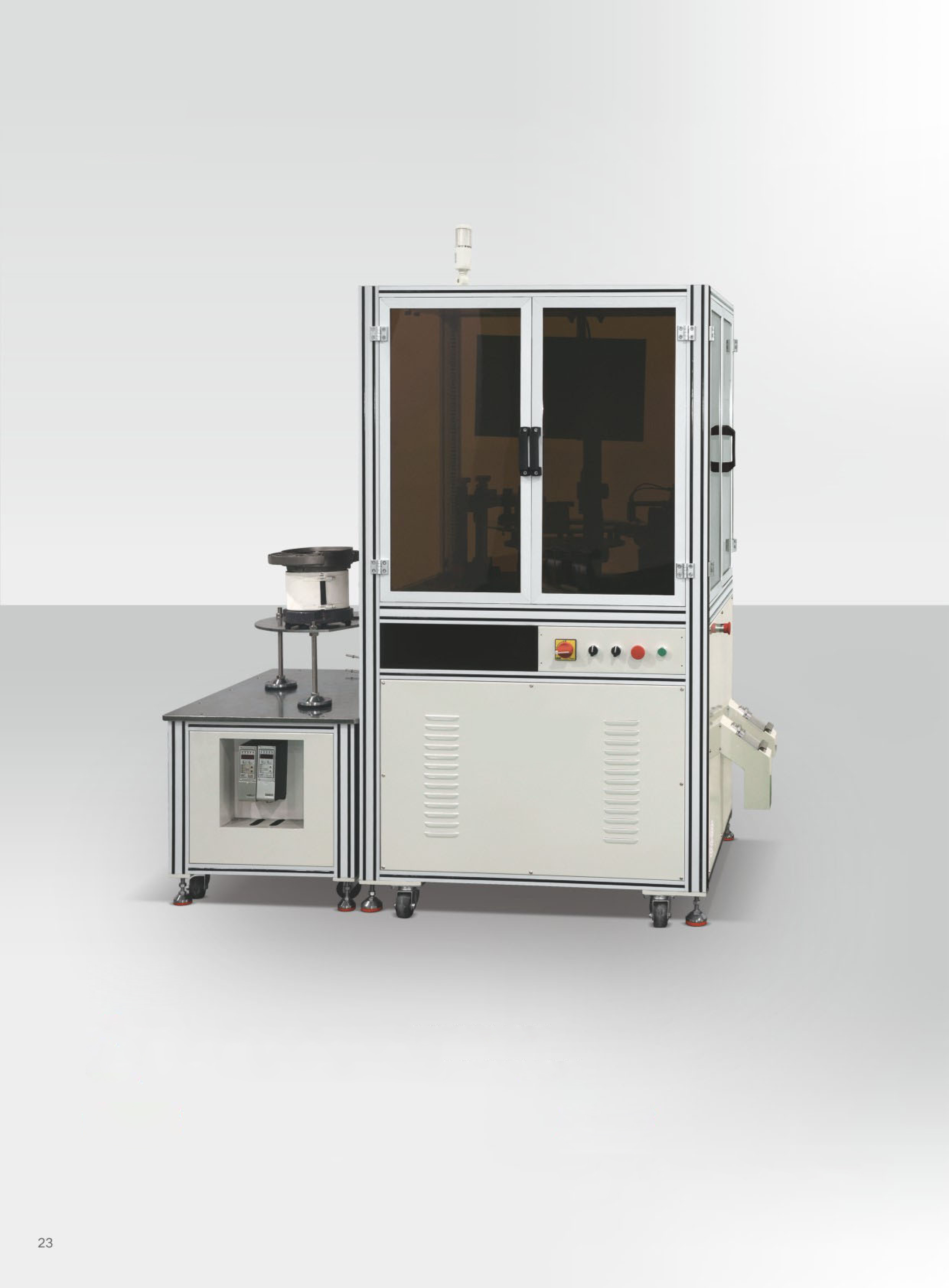

माइक्रो हार्डवेयर पार्ट्स के लिए मल्टी-एक्सिस विज़ुअल मापन मशीन
बैच मापन विजन निरीक्षण उपकरण
विजन मापन सॉफ्टवेयर, सीडीसी औद्योगिक कैमरा, मशीनरी, औद्योगिक कंप्यूटर, विद्युत प्रणालियों और सोलनॉइड वाल्व ब्लोइंग कार्यों को एकीकृत करने वाला उच्च-गति परिशुद्धता स्वचालित मापन और स्क्रीनिंग उपकरण।
यह कैसे काम करता है
स्वचालित फीडिंग उपकरणों (वाइब्रेटिंग प्लेट, मैनिपुलेटर, बेल्ट, आदि) के माध्यम से, वर्कपीस को उच्च-गति फोटोग्राफी के लिए डिटेक्शन स्टेशन पर ले जाया जाता है। विजुअल इंस्पेक्शन सॉफ्टवेयर परिणामों का मूल्यांकन और गणना करता है, फिर स्वचालित ब्लैंकिंग के लिए इलेक्ट्रोमैग्नेटिक वाल्व का उपयोग करके वर्कपीस को अच्छे और दोषपूर्ण उत्पादों में छांटता है।
डिटेक्शन क्षमताएं
- वर्कपीस आकार मापन
- वर्कपीस उपस्थिति दोष डिटेक्शन
- रंग पहचान और दोष डिटेक्शन
- कैरेक्टर पहचान (ओसीआर) और दोष डिटेक्शन
- बार कोड पहचान और दोष डिटेक्शन
- कोडिंग पहचान और दोष डिटेक्शन
निरीक्षण लाभ
- गैर-संपर्क मापन - वर्कपीस को कोई नुकसान नहीं
- 0.001 मिमी तक उच्च डिटेक्शन सटीकता
- तेज डिटेक्शन गति - 5000 पीस प्रति मिनट
- समग्र उद्यम दक्षता में सुधार करता है
- मानव शक्ति और सामग्री लागत बचाता है
- पूरी तरह से स्वचालित, स्थिर और विश्वसनीय संचालन
- कॉर्पोरेट प्रतिस्पर्धात्मकता बढ़ाता है
अनुप्रयोग क्षेत्र
मोबाइल फोन, इलेक्ट्रॉनिक उत्पाद, परिशुद्धता हार्डवेयर, इंजेक्शन मोल्डिंग उत्पाद, औद्योगिक विनिर्माण, ऑटोमोबाइल विनिर्माण, यांत्रिक प्रसंस्करण, पाउडर धातु विज्ञान, नई ऊर्जा, घटक, विद्युत उपकरण, कपड़े, दैनिक आवश्यकताएं, भोजन, चिकित्सा, फार्मास्युटिकल, सैन्य, एयरोस्पेस और अन्य क्षेत्र।
उत्पाद विनिर्देश
आयाम: 900×1000×1800 मिमी (एल×डब्ल्यू×एच)
वजन: 300 किग्रा
मुख्य विशेषताएं
- कम्यूटेटर के उपस्थिति दोषों और आयामों का स्वचालित रूप से पता लगाता है
- सभी परीक्षण आइटम एक ऑपरेशन में पूरे होते हैं
- उच्च बहुमुखी प्रतिभा - एकल उपकरण कई कम्यूटेटर उत्पादों का पता लगाता है
- कम्यूटेटर उपस्थिति के लिए उद्योग-अग्रणी दोष डिटेक्शन
- 800 पीस प्रति मिनट तक की डिटेक्शन गति
- 0.001 मिमी तक की डिटेक्शन सटीकता
- अच्छे/दोषपूर्ण उत्पादों का स्वचालित वर्गीकरण और ब्लैंकिंग
- स्टोरेज हॉपर के साथ स्वचालित फीडिंग मैन्युअल हस्तक्षेप को कम करती है
- जर्मनी, जापान और इटली से आयातित ऑप्टिकल घटकों से सुसज्जित
- उत्पादन प्रक्रिया सुधार के लिए बुद्धिमान आउटपुट परीक्षण प्रपत्र
- सीखने और संचालित करने में आसान - 1-2 दिनों के प्रशिक्षण के बाद स्वतंत्र संचालन
- 7×24 घंटे निर्बाध संचालन क्षमता
तकनीकी पैरामीटर
| आकार डिटेक्शन |
बाहरी डिटेक्शन |
| ऊंचाई, लंबाई, चौड़ाई, व्यास, आंतरिक व्यास, बाहरी व्यास, विपरीत पक्ष, विकर्ण, संकेंद्रता, गोलाई, चरण आकार, कोण, तीक्ष्णता, स्थिति |
आंतरिक छेद बर्र, विरूपण, दोष, बर्र, दरार, खरोंच, कुचलना, रंग अंतर, छाप, आंतरिक और बाहरी दीवार पर 360° दोष डिटेक्शन, कैरेक्टर पहचान, कैरेक्टर दोष |
विजुअल इंस्पेक्शन सिस्टम
हमारे स्वतंत्र रूप से विकसित विजुअल इंस्पेक्शन सॉफ्टवेयर में दोष, रंग, आकार, तांबे का रिसाव और ओसीआर डिटेक्शन सहित 2000 से अधिक कार्य शामिल हैं। यह गुणवत्ता नियंत्रण प्रणाली 100+ उद्योगों में तेजी से डिटेक्शन की जरूरतों को पूरा करती है।
- पूर्ण स्वचालित गैर-संपर्क डिटेक्शन वर्कपीस की अखंडता को बनाए रखता है
- प्रोग्रामेबल सॉफ्टवेयर एक साथ 32 श्रेणियों तक फ़िल्टर करता है
- 5000 पीस प्रति मिनट तक की डिटेक्शन गति
- वर्कपीस के आधार पर 1μm तक की अल्ट्रा-उच्च सटीकता
- डिटेक्शन से पैकेजिंग तक पूर्ण स्वचालन
- ईआरपी सिस्टम एकीकरण के साथ उपयोगकर्ता के अनुकूल इंटरफ़ेस
उपस्थिति दोष डिटेक्शन
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
हम एक कारखाना हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
आपकी कंपनी मुख्य रूप से क्या उत्पादन करती है?
हम विजन मापन मशीनों, कोऑर्डिनेट मापन मशीनों, सीएमएम और वीएमएम फिक्स्चर, और संबंधित उपकरणों में विशेषज्ञता रखते हैं।
उपयुक्त विनिर्देश कैसे चुनें?
हमारी पेशेवर टीम आपके उत्पाद विविधता और मापन आवश्यकताओं के आधार पर उपयुक्त विनिर्देशों की सिफारिश करेगी।
क्या आप अनुकूलित सेवा स्वीकार करते हैं?
हाँ, हम मानक मशीनें और ग्राहकों की जरूरतों के अनुरूप अनुकूलित समाधान दोनों प्रदान करते हैं।
आपकी वारंटी अवधि क्या है?
हमारी उत्पाद वारंटी अवधि 1 वर्ष है। हमने विश्वसनीय दीर्घकालिक प्रदर्शन के लिए टूटने योग्य भागों पर स्थायित्व बढ़ाया है।
