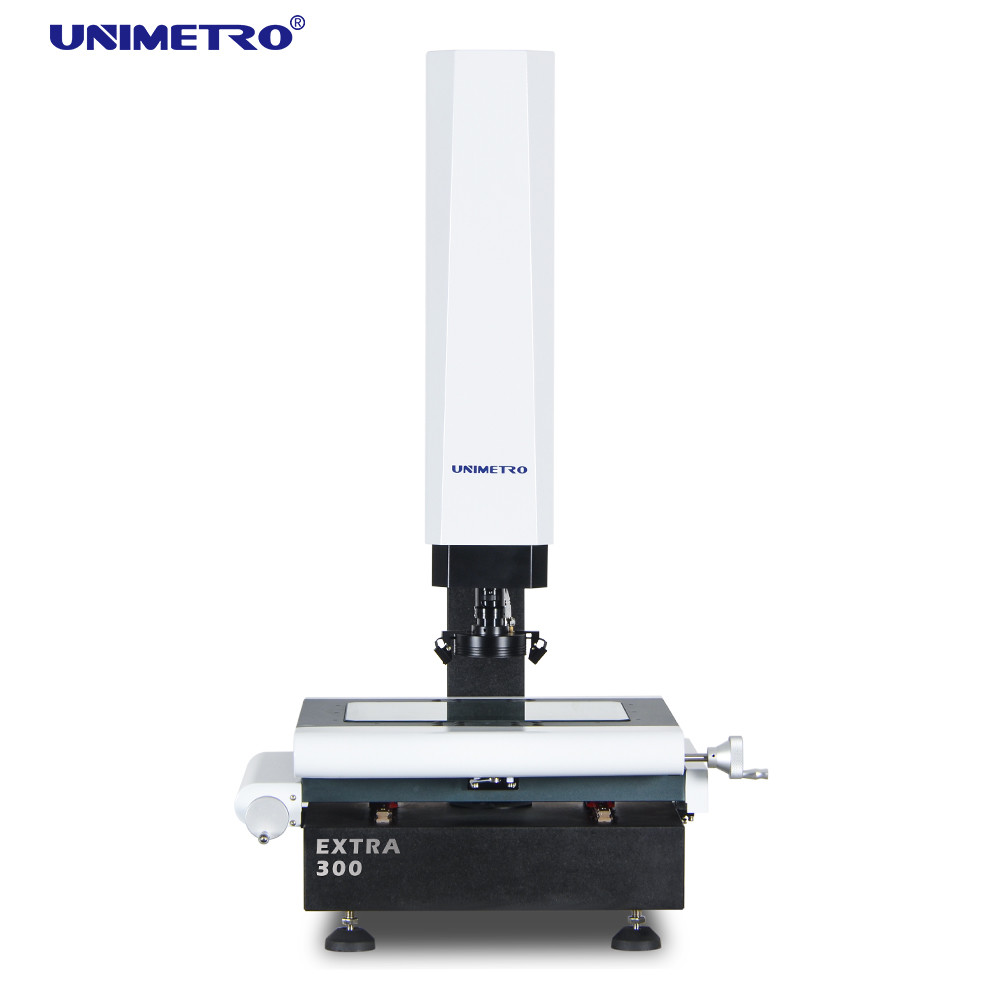

जेड अक्ष ऑटो फोकस के साथ 190kg मैनुअल 2d VMM मशीन

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
प्रमाणन: CE,ISO
मॉडल संख्या: अतिरिक्त
न्यूनतम आदेश मात्रा: 1
मूल्य: Discussible
पैकेजिंग विवरण: लकड़ी का बक्सा
प्रसव के समय: 5 ~ 15 दिनों के
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: 40
विस्तार जानकारी
प्रोडक्ट का नाम: दृष्टि मापने की मशीन जेड अक्ष आंदोलन: मोटर
जेड अक्ष आंदोलन नियंत्रण: कीबोर्ड, सॉफ्टवेयर केंद्र: स्वचालित
एक्स, वाई मूवमेंट: नियमावली आयाम: 600*740*980mm
माप सीमा: 300*200*200mm माप सटीकता: 2.5+एल/100um
repeatability: 2.5um वज़न: 190 किग्रा
रैखिक स्केल संकल्प: 0.5um (विकल्प के लिए 0.1um) सीसीडी कैमरा: एचडी सीसीडी कैमरा
हाई लाइट:

2d VMM मशीन

,

मैनुअल VMM मशीन

,

190kg VMM मशीन


उत्पाद विवरण

मैनुअल 2d VMM मशीन Z अक्ष ऑटो फोकस के साथ DAD ड्राइंग इनपुट कर सकती है



वीएमएम मशीन विवरण

1) वीएमएम मशीन सटीक भौतिक आयाम मापने, माइक्रोन स्तर तक सटीकता के लिए उपयोग किया जाने वाला एक उपकरण है।
2) वीएमएम मशीन काम के टुकड़े की छवि को पकड़ने, छवि पिक्सेल का विश्लेषण करने और मापने वाले सॉफ्टवेयर के साथ 2 डी आयाम की गणना करने के लिए कैमरे का उपयोग करके एक ऑप्टिकल मापने वाला उपकरण है।
3) अतिरिक्त श्रृंखला वीएमएम मशीन आपके उत्पादों की गुणवत्ता नियंत्रण प्रक्रिया में उपयोग किया जाने वाला एक महत्वपूर्ण उपकरण है।यह आपके उत्पादों की आयाम सटीकता सुनिश्चित करता है, आपके उत्पादों को अधिक प्रतिस्पर्धी बनाता है।
4) एक्स्ट्रा सीरीज वीएमएम मशीन को UNIMETRO द्वारा डिजाइन और विकसित किया गया है, जो कि मोल्ड, इलेक्ट्रॉनिक्स, सेमी कंडक्टर, प्लास्टिक इंजेक्शन, 3C उत्पादों, मेडिकल जैसे विभिन्न उद्योगों के सटीक 2D आयाम मापने वाले एप्लिकेशन और अंतिम उपयोगकर्ताओं के लिए एक लोकप्रिय मॉडल है। देखभाल, विमानन ... आदि।
5) अतिरिक्त श्रृंखला वीएमएम मशीन का जेड अक्ष उच्च सटीकता आंदोलन नियंत्रण और ऑटो फोकस फ़ंक्शन प्राप्त करने के लिए क्लोज लूप सर्वो मोटर सिस्टम के साथ कॉन्फ़िगर किया गया है, उपयोगकर्ता जेड अक्ष आंदोलन और सॉफ़्टवेयर या कीबोर्ड में केंद्रित छवि को नियंत्रित करने में सक्षम हैं, अत्यधिक वृद्धि माप दक्षता।





आवेदन क्षेत्र

एक।मोल्ड उद्योग
बी।ऑटोमोबाइल निर्माण
सी।चिकित्सा उद्योग
डी।यांत्रिक निर्माण
इ।3सी डिजिटल उद्योग
एफ।पीसीबी उत्पादन
आदि।





हार्डवेयर की समाकृति

◉ 3 अक्ष 0.5um संकल्प रैखिक तराजू
◉उच्च प्रदर्शन ऑटो फोकस समारोह
रेनिशॉ टच जांच के साथ संगत
एल्युमिनियम वर्क स्टेज और हार्ड एनोडाइजिंग
3 रिंग 8 सेक्शन एलईडी रिंग लाइट सॉफ्टवेयर कंट्रोल और प्रोग्रामेबल
◉समानांतर प्रकाश पथ एलईडी समोच्च प्रकाश सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य
◉ 1.2M पिक्सेल HD डिजिटल कैमरा
एकीकृत कोर नियंत्रण बॉक्स
◉ जेड अक्ष मोटर चालित नियंत्रण
HIWIN रैखिक गाइड रास्ता
Z अक्ष आंदोलन नियंत्रण के लिए मैनुअल पल्स जनरेटर
सहायक स्थिति और ध्यान केंद्रित करने के लिए लेजर संकेतकों के साथ
आवर्धन सिग्नल फीडबैक सेंसर के साथ 0.7-4.5X मैनुअल डेंटेड जूम लेंस

जेड अक्ष ऑटो फोकस के साथ 190kg मैनुअल 2d VMM मशीन 0
आसान अंशांकन

◉ मल्टीपल एंगल टचिंग

◉ तेजी से समन्वय प्रणाली सेटिंग

रेनिशॉ स्टाइलिस की पूरी लाइन के अनुकूल

सीएडी मॉड्यूल समर्थित (वैकल्पिक)

◉3डी ड्राइंग आउटपुट
◉ स्टार जांच संगत
◉3डी आयाम मापने
◉ छवि और स्पर्श जांच मापने को जोड़ती है
जांच रैक समर्थित (वैकल्पिक)



मापदंडों

नमूनाअतिरिक्त 200अतिरिक्त 300अतिरिक्त 400अतिरिक्त 500
आयाम (मिमी) (एल * डब्ल्यू * एच)500*540*930600*740*980700*840*980800*940*980
मापने की सीमा (मिमी) (एक्स * वाई * जेड)200*100*150300*200*200400*300*200500*400*200
माप सटीकता (माइक्रोन)2.5+एल/1002.5+एल/1002.5+एल/1003+एल/100
दोहराव (माइक्रोन)2.52.52.53
वजन (किग्रा)140 किग्रा190 किग्रा240 किग्रा290 किग्रा
छवि और मापसीसीडी200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है)
लेंसमैनुअल डेंटेड जूम लेंस 0.7-4.5X/ऑटो जूम लेंस 1-10X
बढ़ाई18-195X (केवल संदर्भ के लिए। विभिन्न कैमरा और लेंस के साथ आवर्धन अलग होगा।)
देखने के क्षेत्र8.1 ~ 1.3 मिमी
कार्य दूरी108 मिमी
रैखिक पैमाने संकल्प0.5 माइक्रोन (विकल्प के लिए 0.1μm)
ड्राइविंग सिस्टमएक्स, वाई अक्ष मैनुअल कंट्रोल, जेड अक्ष क्लोज-लूप सीएनसी नियंत्रण और ऑटो फोकस फ़ंक्शन उपलब्ध है
रोशनीप्रोग्राम करने योग्य 4 खंड एलईडी रिंग सतह प्रकाश, समानांतर एलईडी समोच्च प्रकाश, 8 खंड एलईडी रिंग लाइट, सह-अक्षीय, विकल्प के लिए



सॉफ्टवेयर कार्य

UNIMETRO INSPECT3D सॉफ्टवेयर उपयोगकर्ता के अनुकूल UI के साथ है, सीखने में आसान है,
शक्तिशाली फ़ंक्शन, उपयोगकर्ताओं को तेज़ और सटीक माप प्राप्त करने की अनुमति देता है।
सॉफ्टवेयर पूर्ण अंग्रेजी भाषा यूआई की पेशकश कर रहा है, नई भाषा के विकास की भी अनुमति देता है।

इनपुट सीएडी फ़ाइल और माप
◉ पार्ट्स सरणी और मैक्रो माप
◉ ऑटो फोकस और ऊंचाई मापने
नेविगेट करने का कार्य तेजी से पता लगाने में मदद करता है
◉ शक्तिशाली ज्यामितीय मापने का कार्य
◉ एकाधिक डेटा रिपोर्ट और ग्राफिकल डेटा आउटपुट फ़ंक्शन
जेड अक्ष ऑटो फोकस के साथ 190kg मैनुअल 2d VMM मशीन 1
लचीला उपयोगकर्ता कार्यक्रम
संदर्भ तत्व बनाना
◉शक्तिशाली बढ़त का पता लगाने समारोह
◉ कई बाहरी एक्सेसरीज़ को सपोर्ट करना
◉ तत्वों की स्वत: गणना ज्यामितीय सहिष्णुता
जटिल उत्पादन को तेजी से और आसानी से मापना
