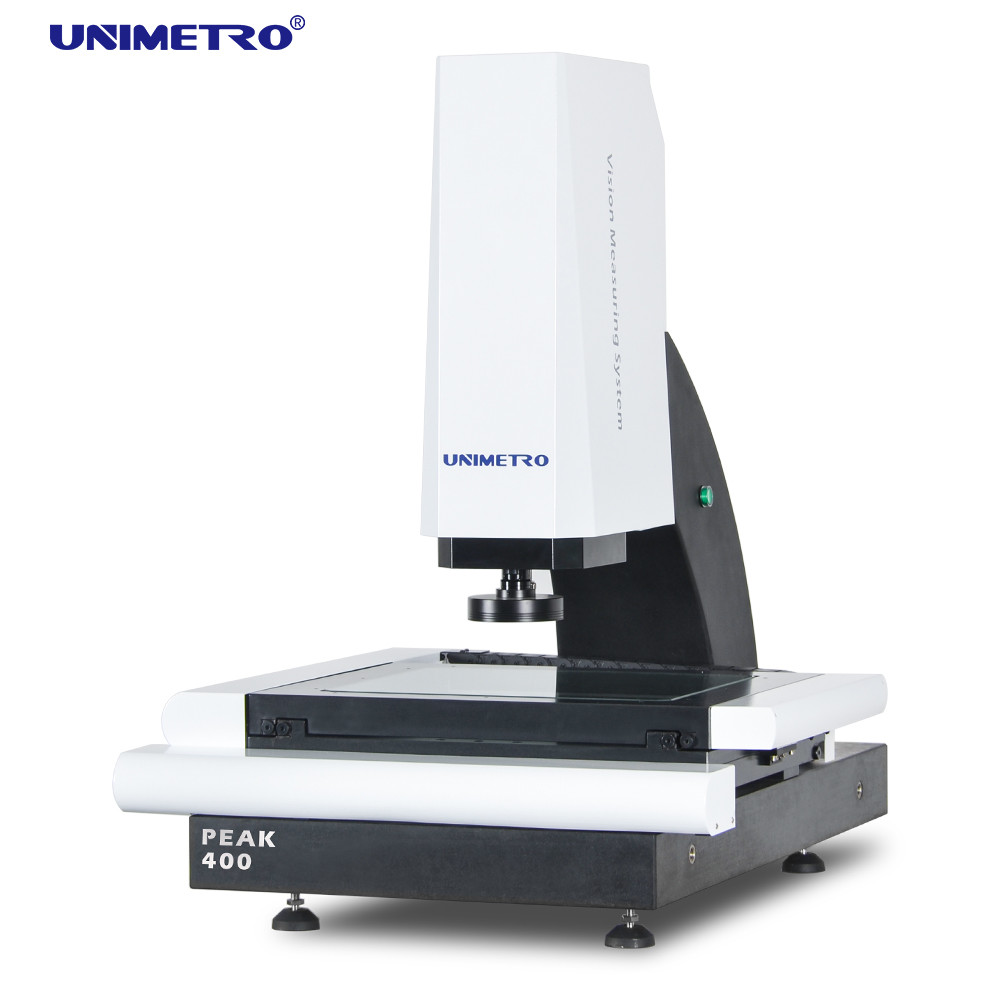

Name: HIWIN रैखिक गाइड रास्ता 2D सीएनसी VMM विजन माप मशीन
Brand: UNIMETRO
SKU: चोटी

होम उत्पाद दृष्टि मापन मशीन

HIWIN रैखिक गाइड रास्ता 2D सीएनसी VMM विजन माप मशीन

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	UNIMETRO
प्रमाणन:	CE ISO
मॉडल संख्या:	चोटी

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	Discussible
पैकेजिंग विवरण:	लकड़ी का बक्सा
प्रसव के समय:	10 ~ 20days
भुगतान शर्तें:	एल / सी, टी / टी
आपूर्ति की क्षमता:	30 प्रति माह

संपर्क करें

विस्तृत उत्पाद विवरण

आयाम:	960 * 710 * 1075mm	माप सीमा:	400 * 300 * 200 मिमी
शुद्धता:	3 + एल / 200um	repeatability:	3um
वजन:	380kg	कैमरा:	औद्योगिक ग्रेड सीसीडी कैमरा
लेंस:	0.7-4.5X	कार्य दूरी:	108 मिमी
रैखिक समाधान:	0.0005mm	गारंटी:	24 माह
हाई लाइट:	VMM विजन मेजरमेंट मशीन , 2D विजन मेजरमेंट मशीन , HIWIN रैखिक गाइड वे मेजरमेंट मशीन

कम कीमत के साथ कोण माप के लिए सीएनसी ऑप्टिकल निरीक्षण प्रणाली

ऑप्टिकल इंस्पेक्शन सिस्टम एक उपकरण है जिसका उपयोग सटीक भौतिक आयाम मापने के लिए किया जाता है, माइक्रोन स्तर तक सटीकता।दृष्टि माप मशीन काम के टुकड़े की छवि को कैप्चर करने के लिए कैमरे का उपयोग करते हुए एक ऑप्टिकल मापक यंत्र है, छवि पिक्सेल का विश्लेषण करती है और मापने वाले सॉफ्टवेयर के साथ 2 डी आयाम की गणना करती है।

सीएनसी ऑप्टिकल निरीक्षण प्रणाली बड़े पैमाने पर उत्पादन गुणवत्ता नियंत्रण प्रक्रिया के लिए डिज़ाइन किया गया एक शक्तिशाली आयाम मापने वाला उपकरण है।यह शक्तिशाली सॉफ्टवेयर के साथ कॉन्फ़िगर किया गया है जो मापने की प्रक्रिया को प्रोग्राम योग्य बनाता है, उपयोगकर्ता पूर्ण स्वचालित प्रक्रिया द्वारा मापने वाले बड़ी मात्रा में उत्पाद प्राप्त कर सकते हैं।PEAK श्रृंखला UNIMETRO द्वारा विकसित पूर्ण स्वचालित सीएनसी दृष्टि का एक किफायती मॉडल है।

सरल और एकीकृत डिजाइन हमें कम लागत के साथ मशीन का निर्माण करने की अनुमति देता है, इस बीच उच्च माप सटीकता और सबसे अच्छा प्रदर्शन रखें।उपयोगकर्ता बहुत ही कम कीमत के साथ एक पूर्ण सीएनसी विजन मापने की मशीन से उच्च दक्षता और श्रम लागत बचत का लाभ उठाने में सक्षम हैं।

ऑप्टिकल निरीक्षण प्रणाली हार्डवेयर विन्यास

◉ 3 अक्ष 0.5um रिज़ॉल्यूशन रैखिक तराजू
◉ उच्च प्रदर्शन ऑटो फोकस फ़ंक्शन
◉ एल्यूमीनियम काम चरण और हार्ड anodizing

W Renishaw टच जांच (वैकल्पिक) के साथ संगत

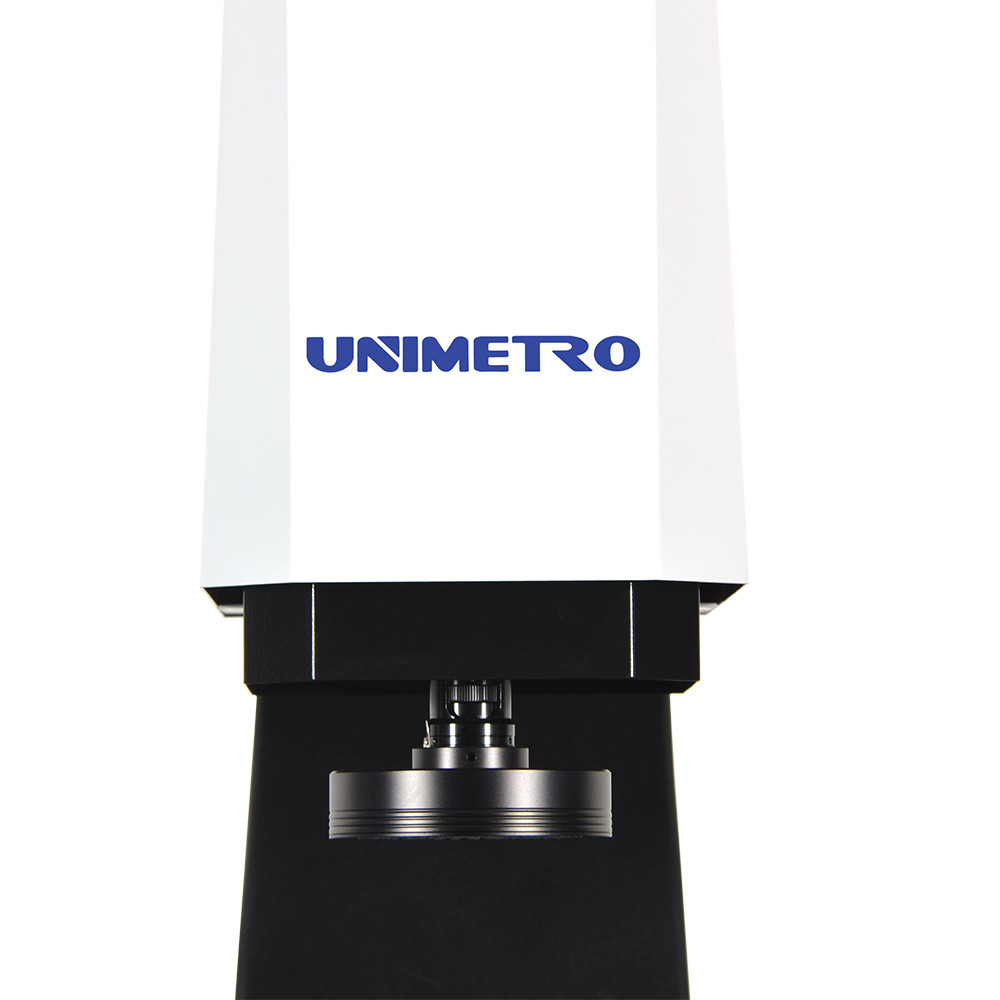

◉ 3 रिंग 8 सेक्शन एलईडी रिंग लाइट सॉफ्टवेयर कंट्रोल और प्रोग्रामेबल

And समानांतर प्रकाश पथ एलईडी समोच्च प्रकाश सॉफ्टवेयर नियंत्रण और प्रोग्राम

◉ कंफ़ोकल फाइबर विस्थापन सेंसर (वैकल्पिक)

◉ HIWIN रैखिक गाइड रास्ता

◉ Z अक्ष मोटर चालित नियंत्रण

Box एकीकृत कोर नियंत्रण बॉक्स

◉ औद्योगिक ग्रेड सीसीडी कैमरा

जेड अक्ष आंदोलन नियंत्रण के लिए ener मैनुअल पुलगेंनेटर

And सहायक स्थिति और ध्यान केंद्रित करने के लिए लेजर संकेतकों के साथ (वैकल्पिक)

Magn 0.7-4.5X आवर्धन संकेत प्रतिक्रिया संवेदक के साथ मैनुअल डेंटेड ज़ूम लेंस

ऑप्टिकल निरीक्षण प्रणाली अनुप्रयोग
1) PEAK श्रृंखला VMM Omron फाइबर मापने सेंसर की पूरी लाइन के साथ संगत है, जो प्रदान करता है;सटीक माप की आवश्यकता की अधिक संभावना।

2) इच्छुक या घुमावदार सतहों के स्थिर माप
3) विभिन्न सामग्रियों के स्थिर माप
4) चिकनी या मोटे सतहों के स्थिर माप

5) PEAK श्रृंखला VMM वैकल्पिक कॉन्फ़िगरेशन के रूप में Renishaw स्पर्श जांच के साथ संगत है।उपयोगकर्ता आसानी से एक मशीन में 2 डी और 3 डी मापने के कार्य को प्राप्त कर सकते हैं।
6) सॉफ्टवेयर ऑप्टिकल लेंस और स्पर्श जांच के बीच ऑफसेट की गणना कर सकता है, यह सुनिश्चित करता है कि सभी मापने के परिणाम एक निर्देशांक प्रणाली के भीतर हैं।मापने के परिणामों को रिवर्स इंजीनियरिंग के लिए 3 डी ड्राइंग के रूप में रखा जा सकता है।

ऑप्टिकल निरीक्षण प्रणाली सॉफ्टवेयर कार्य

UNIMETRO INSPECT3D सॉफ्टवेयर उपयोगकर्ता के अनुकूल यूआई के साथ है, सीखना आसान है, शक्तिशाली कार्य करता है, जिससे उपयोगकर्ता तेज और सटीक माप प्राप्त कर सकते हैं।

सॉफ्टवेयर पूर्ण अंग्रेजी भाषा यूआई की पेशकश कर रहा है, नई भाषा के विकास की भी अनुमति देता है।

◉ इनपुट सीएडी फ़ाइल और माप

◉ भागों सरणी और मैक्रो मापने

◉ ऑटो फोकस और ऊंचाई मापने

◉ नेविगेट करने का कार्य तेजी से पता लगाने में मदद करता है

Ful शक्तिशाली ज्यामितीय मापने का कार्य

Data एकाधिक डेटा रिपोर्ट और चित्रमय डेटा आउटपुट फ़ंक्शन

Ible लचीले उपयोगकर्ता कार्यक्रम

Elements संदर्भ तत्व बनाना

Ful शक्तिशाली बढ़त का पता लगाने के कार्य

◉ कई बाहरी सामान का समर्थन

Omet तत्वों की ऑटो गणना ज्यामितीय सहिष्णुता

◉ जटिल उत्पादन तेजी से और आसानी से मापने

ऑप्टिकल निरीक्षण प्रणाली पैरामीटर

	PEAK300	PEAK400
आयाम (मिमी) (L * डब्ल्यू * एच)	850 * 650 * 1060	1000 * 800 * 1080
मापने की सीमा (मिमी) (X * Y * Z)	300 * 200 * 200	400 * 300 * 200
सटीकता (उम)	3 + L / 200	3 + L / 200
Repeatability (उम)	3	3
वजन (किग्रा)	120	150
कैमरा	औद्योगिक ग्रेड एनालॉग सीसीडी कैमरा और SV2000E वीडियो कार्ड
लेंस	मैनुअल जूम लेंस 0.7-4.5X / 0.7-4.5X सिग्नल फीडबैक के साथ मैनुअल ज़ूम लेंस (वैकल्पिक) / ऑटो ज़ूम लेंस (वैकल्पिक)
बढ़ाई	18-188X (कैमरा और लेंस का अलग-अलग संयोजन अलग-अलग आवर्धन सीमा की ओर ले जाता है
FOV	8.1-1.3 मिमी (कैमरा और लेंस का अलग-अलग संयोजन अलग-अलग FOV रेंज की ओर जाता है)
कार्य दूरी	108 मिमी
रैखिक तराजू का संकल्प	0.0005mm
रोशनी	प्रोग्राम 3 रिंग्स, 8 सेक्शन सरफेस रिंग लाइट, प्रोग्रामेबल समांतर समोच्च लाइट

कंपनी की जानकारी

सामान्य प्रश्न

Q1: आप एक कारखाने या ट्रेडिंग कंपनी?
A1: हम एक कारखाने हैं और आप 24 घंटे में सबसे तेजी से जवाब दे।

Q2: मुख्य रूप से आपकी कंपनी में क्या है?

A2: हम मुख्य रूप से विजन मापने की मशीन, समन्वय मापने की मशीन, CMM और VMM जुड़नार का उत्पादन कर रहे हैं।

Q3: उपयुक्त विशिष्टता कैसे चुनें?

A3: जब तक आप हमें उत्पाद की विविधता और आकार को मापने के लिए कहते हैं, हमारी पेशेवर टीम आपको उपयुक्त विनिर्देशों के उपकरण को मापने की सलाह देगी।

Q4: आप अनुकूलित सेवा स्वीकार करते हैं?

A4: सुनिश्चित करें!हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहकों की जरूरतों के अनुरूप मशीनें भी प्रदान कर सकते हैं।

Q5: अपने वारंटी अवधि क्या है?

A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है।हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमने कुछ टूटने योग्य भागों पर बहुत सुधार किया है।आप हमारे उत्पाद की गुणवत्ता का आश्वासन दिया आराम कर सकते हैं।
