CE अनुमोदित स्वचालित ऑप्टिकल माप मशीन VMZ

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
प्रमाणन: CE,ISO
मॉडल संख्या: वह
न्यूनतम आदेश मात्रा: 1
मूल्य: Discussible
पैकेजिंग विवरण: लकड़ी का बक्सा
प्रसव के समय: 20 ~ 25days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: 10
विस्तार जानकारी
प्रोडक्ट का नाम: ऑप्टिकल मापन मशीन आयाम: 1700*1180*1650
मापने की सीमा (मिमी): 600*500*200 माप सटीकता: 3+एल/200um
repeatability: 3um रैखिक स्केल संकल्प: 0.5um (विकल्प के लिए 0.1um)
ड्राइविंग सिस्टम: पूर्ण स्वचालित रोशनी: प्रोग्राम करने योग्य 8 खंड एलईडी रिंग लाइट
हाई लाइट:

ऑप्टिकल माप मशीन VMZ

,

CE ऑप्टिकल माप मशीन

,

सीएनसी ऑप्टिकल माप मशीन


उत्पाद विवरण

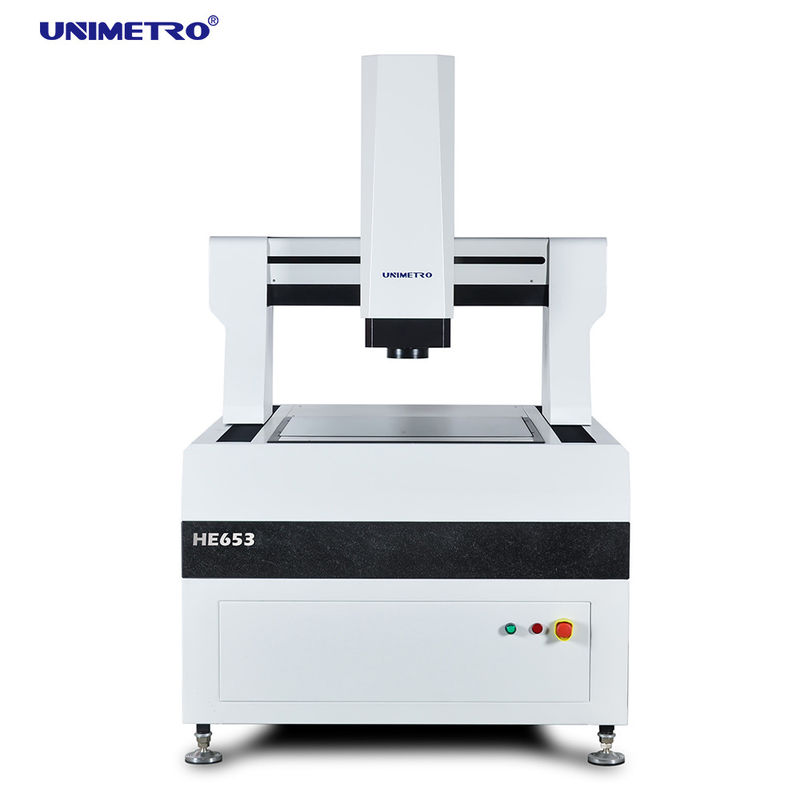

फ्लैट ग्लास मापन के लिए स्वचालित ऑप्टिकल मापन मशीन / वीएमजेड


वह श्रृंखला उच्च दक्षता गैन्ट्री प्रकार सीएनसी ऑप्टिकल मापन मशीन विशेष रूप से उच्च परिशुद्धता और बड़े पैमाने पर माप के लिए डिज़ाइन की गई है।यह माप कार्य को स्थिर रखने के लिए पूरी तरह से बंद मोबाइल ब्रिज संरचना को अपनाता है।यह विभिन्न उत्पादों के ज्यामितीय मापदंडों का प्रभावी ढंग से पता लगाने के लिए उच्च परिशुद्धता और उच्च दक्षता को व्यवस्थित रूप से जोड़ती है।वर्तमान में, यह मुख्य रूप से पीसीबी सर्किट बोर्ड, कॉपर क्लैड लैमिनेट, फ्लैट ग्लास, लिक्विड क्रिस्टल मॉड्यूल, चाकू मोल्ड, इन्सुलेट सामग्री, सटीक शीट धातु और अन्य उद्योगों में उपयोग किया जाता है।



हार्डवेयर विशेषताएं

>> पूरे बंद फ्रेम चलती पुल संरचना को अपनाया, मापने वाली वर्कपीस, बड़ी असर क्षमता और अच्छे प्रदर्शन के प्रदर्शन को तय किया।
>> उच्च कठोरता और उच्च परिशुद्धता यांत्रिक संरचना सुनिश्चित करने के लिए यांत्रिक डिजाइन में परिमित तत्व विश्लेषण प्रौद्योगिकी का परिचय दें।
>> ग्रेड 000 ग्रेनाइट संगमरमर का आधार, उच्च शक्ति, संक्षारण प्रतिरोध और अच्छी स्थिरता।
>> एल्यूमिनियम ऑक्साइड सतह उपचार कार्यबल --- तेज और लचीला कार्रवाई नियंत्रण, टिकाऊ और सुंदर।

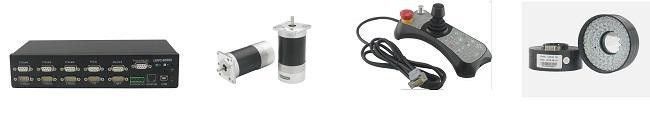

विन्यास

>> खुले झंझरी शासक, संकल्प 0.1um, उच्च परिशुद्धता और अच्छी स्थिरता।
>> प्रेसिजन लीनियर गाइड रेल, ग्राइंडर का बॉल स्क्रू और एसी सर्वो मोटर मशीन सिस्टम की स्थिति सटीकता की स्थिरता सुनिश्चित करता है।
>> 2M पिक्सेल हाई-डेफिनिशन कलर गीगा डिजिटल कैमरा स्पष्ट अवलोकन और स्थिर माप की आवश्यकताओं को पूरा करता है।
>> 6.5X हाई-डेफिनिशन ऑप्टिकल लेंस, सटीक स्वचालित ज़ूम, एक बार पिक्सेल कैलिब्रेशन तेज़।
>> प्रोग्राम करने योग्य 8 खंड समानांतर एलईडी समोच्च प्रकाश स्रोत (हरा या सफेद) के साथ एलईडी सतह प्रकाश स्रोत।
>> सीएनसी नियंत्रण, क्लोज-लूप एसी सर्वो ड्राइविंग सिस्टम, जॉयस्टिक, माउस या कीबोर्ड नियंत्रण।






मापदंडों

नमूना

वह 652

HE862

HE1080

HE1210

HE1512

एचई1812

एक्स, वाई यात्रा (मिमी)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Z-अक्ष यात्रा (मिमी)

200 (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है)

भर क्षमता

लगभग।35 किलो

आयाम (मिमी)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

वजन (किग्रा)

1500

1800

2900

3200

4400

4800

संकल्प

0.5μm (विकल्प के लिए 0.1um)

कैमरा

2M HD गीगा डिजिटल कैमरा

ज़ूम लेंस

पेशेवर ऑटो ज़ूम लेंस ज़ूम लेंस आवर्धन: 1 ~ 10X

वीडियो आवर्धन

18 ~ 195X (चयनित कैमरे के विभिन्न मॉडलों के अनुसार, इसका आवर्धन बदल जाएगा; वास्तविक आवर्धन मापा डेटा के अधीन है)

FOV

8.1 ~ 1.3 मिमी (कैमरा और लेंस की विभिन्न मिलान योजनाओं के अनुसार, देखने का क्षेत्र तदनुसार बदल जाएगा, और देखने का वास्तविक क्षेत्र मापा डेटा के अधीन है)

शुद्धता*

≤ (3+एल/200)μm

रोशनी

प्रोग्रामेबल 5-रिंग 8 सेक्शन एलईडी सरफेस इल्यूमिनेशन (40 सेक्शन रिंग लाइट, को-एक्सियल लाइट, ऑप्शन के लिए मूवेबल मल्टी कलर रिंग लाइट)






कंपनी की जानकारी

Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

हमारे ग्राहक और एजेंट

Visual Measurement Machine
Visual Measurement Machine
सामान्य प्रश्न
Visual Measurement MachineQ1: आप एक कारखाने या ट्रेडिंग कंपनी हैं?
Visual Measurement Machineए 1: हम एक कारखाने हैं और आपको 24 घंटों में सबसे तेज उत्तर दे रहे हैं।
Visual Measurement MachineQ2: आपकी कंपनी मुख्य रूप से क्या है?
Visual Measurement Machineए 2: हम मुख्य रूप से विजन मापने की मशीन, समन्वय मापने की मशीन, सीएमएम और वीएमएम जुड़नार आदि का उत्पादन कर रहे हैं।
Visual Measurement MachineQ3: उपयुक्त विशिष्टता कैसे चुनें?
Visual Measurement Machineए 3: जब तक आप हमें मापने के लिए उत्पाद की विविधता और आकार बताते हैं, तब तक हमारी पेशेवर टीम आपको उपयुक्त विनिर्देशों के माप उपकरण की सलाह देगी।
Visual Measurement MachineQ4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
Visual Measurement MachineA4: सुनिश्चित हो!हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहक की जरूरतों के लिए अनुकूलित मशीनें भी प्रदान कर सकते हैं।
Visual Measurement MachineQ5: आपकी वारंटी अवधि क्या है?
Visual Measurement MachineA5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है।हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमारे पास है
कुछ टूटने योग्य भागों पर बहुत सुधार हुआ।आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं।
