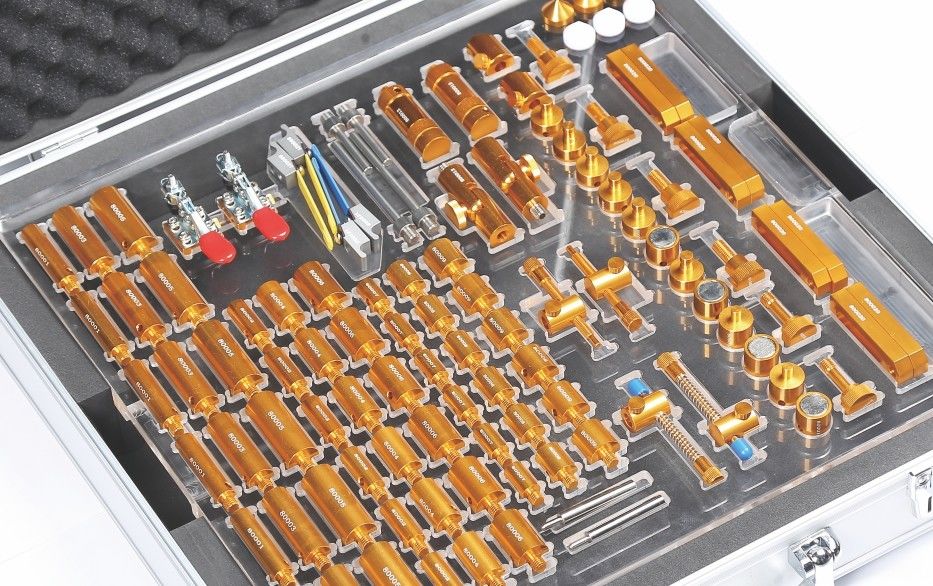

उच्च-सटीक इलेक्ट्रॉनिक भाग संरेखण के लिए हल्के एल्यूमीनियम 6061 सीएमएम फिक्स्चर किट
समन्वय माप मशीनों के लिए उच्च गुणवत्ता वाले सीएमएम फिक्स्चर किट
फ्लेक्सफिक्स जुड़नार श्रृंखला इलेक्ट्रॉनिक्स, एयरोस्पेस, ऑटोमोटिव, प्लास्टिक और चिकित्सा देखभाल सहित विभिन्न उद्योगों में सटीक माप अनुप्रयोगों के लिए इंजीनियर हैं।सीएमएम और वीएमएम प्रणालियों के सभी आकारों और मॉडल के साथ संगत, ये उपकरण माप लचीलापन, दोहराव और मानकीकरण को बढ़ाते हैं।
सीएमएम अनुप्रयोगों के लिए मॉड्यूलर स्थिरता प्रणाली
UNIMETRO द्वारा विकसित, FlexFix श्रृंखला त्वरित, दोहराए जाने योग्य स्थिरता सेटअप के माध्यम से निरीक्षण प्रक्रिया की पुनः प्रयोज्यता और सटीकता में सुधार करती है।यह मॉड्यूलर प्रणाली किसी भी आकार के भागों के लिए पूर्ण स्थिरता समाधान प्रदान करने के लिए उपयोगकर्ता की आवश्यकताओं के साथ विस्तार करती है, आकार, या सामग्री।
प्रणाली में विभिन्न मानक आकारों में M8 घुमावदार फिटिंग के साथ फिटिंग प्लेटें हैं,उच्च परिशुद्धता वाले एल्यूमीनियम 6061 से निर्मित प्रणाली की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए जटिल प्रक्रियाओं के माध्यम सेसमाधानों को उपकरण के बिना तेजी से इकट्ठा किया जा सकता है ताकि थ्रूपुट बढ़ाया जा सके और निरीक्षण में देरी को समाप्त किया जा सके।
अपना फिक्स्चर किट चुनना
फ्लेक्सफिक्स सीरीज के सीएमएम फिक्स्चर स्टार्टर किट के रूप में उपलब्ध हैं जिसमें एक बेस बोर्ड और व्यापक घटक सेट शामिल हैं।अपने सीएमएम मशीन आयामों और माप आवश्यकताओं के अनुसार आधार प्लेट आकार चुनें.
सीएमएम फिक्स्चर घटक
फ्लेक्सफिक्स घटकों को कम से कम आवश्यक बल के साथ भागों को मजबूती से पकड़ने के लिए डिज़ाइन किया गया है, किसी विशेष उपकरण की आवश्यकता नहीं है। घटकों में समर्थन, क्लैंप,और परिमाणित भागों को क्षति या विकृत करने से रोकने के लिए तर्कसंगत डिजाइन के साथ प्रेसिंग तत्वोंलचीली प्रणाली विभिन्न फिक्स्चर संयोजनों और स्पष्ट 3 डी माप जांच पथों को सक्षम करती है।
सीएमएम बेस प्लेट
कई आधार प्लेट आकार विभिन्न सीएमएम मॉडल और घटक स्थिरता आवश्यकताओं को समायोजित करते हैं। विनिर्माण में सीएनसी मशीनिंग, परिशुद्धता पीसने, एनोडाइज्ड कोटिंग,और उच्च सटीकता सुनिश्चित करने के लिए लेजर अंकनकस्टम आकार और धागा छेद पैटर्न उपलब्ध हैं।
अल्फ़ान्यूमेरिक ग्रिड पैटर्न और दृश्यमान भाग संख्याएं उपयोगकर्ताओं को घटक असेंबली और स्थानों को रिकॉर्ड करके सेटअप को दस्तावेज करने की अनुमति देती हैं, जो बाद के निरीक्षण के लिए त्वरित, सटीक प्रजनन को सक्षम करती हैं।
मानक प्लेट आकार
400×300 मिमी, M8 थ्रेड छेद
400×400 मिमी, M8 थ्रेड छेद
500×500 मिमी, M8 थ्रेड छेद
600×600 मिमी, M8 थ्रेड छेद
अनुकूलित आकार उपलब्ध
किट के घटक और मापदंड
| पद |
चिह्नित करना |
QTY |
| 12×50 मिमी स्टैंडअफ |
80001 |
3 |
| 12×30 मिमी स्टैंडअफ |
80002 |
3 |
| 16×50 मिमी स्टैंडअफ |
80003 |
3 |
| 16×30 मिमी स्टैंडअफ |
80004 |
3 |
| 20×50 मिमी स्टैंडअफ |
80005 |
3 |
| 20×30 मिमी स्टैंडअफ |
80006 |
3 |
| 12×20 मिमी स्टैंडअफ |
80007 |
3 |
| 16×20 मिमी स्टैंडअफ |
80008 |
3 |
| 20×20 मिमी स्टैंडअफ |
80009 |
3 |
| समायोज्य धुरी जोड़ |
800012 |
2 |
| समायोज्य जैक स्टैंड |
800013 |
2 |
| चुंबक |
800014 |
4 |
| पिन स्टैंडऑफ |
800015 |
2 |
| एडाप्टर |
800016 |
6 |
| बेसबोर्ड स्क्रू |
800017 |
2 |
| वी पोस्ट |
800018 |
2 |
| स्क्रू |
800019 |
2 |
| समायोज्य स्लाइड |
800020 |
2 |
| तनाव क्लैंप |
800021 |
4 |
| लघु तनाव क्लैंप समर्थन |
800023 |
2 |
| लंबे तनाव क्लैंप समर्थन |
800024 |
2 |
| शंकु |
800025 |
2 |
| नायलॉन शंकु |
800026 |
2 |
| स्क्रूड्राइवर |
800027 |
2 |
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
हम एक कारखाना हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
आपकी कंपनी मुख्यतः क्या बनाती है?
हम दृष्टि मापने वाली मशीनों, समन्वय मापने वाली मशीनों और सीएमएम/वीएमएम फिक्स्चर में विशेषज्ञ हैं।
उपयुक्त विनिर्देश कैसे चुनें?
हमारी पेशेवर टीम आपके उत्पाद की विविधता और माप आवश्यकताओं के आधार पर उपयुक्त विनिर्देशों की सिफारिश करेगी।
क्या आप अनुकूलित सेवा स्वीकार करते हैं?
हां, हम मानक मशीनों और ग्राहक की जरूरतों के अनुरूप अनुकूलित समाधान दोनों प्रदान करते हैं।
आपकी वारंटी अवधि क्या है?
हमारे उत्पादों के साथ एक वर्ष की वारंटी आती है। हमने उत्पाद स्थिरता और गुणवत्ता आश्वासन में सुधार के लिए टूटे हुए भागों को बढ़ाया है।
