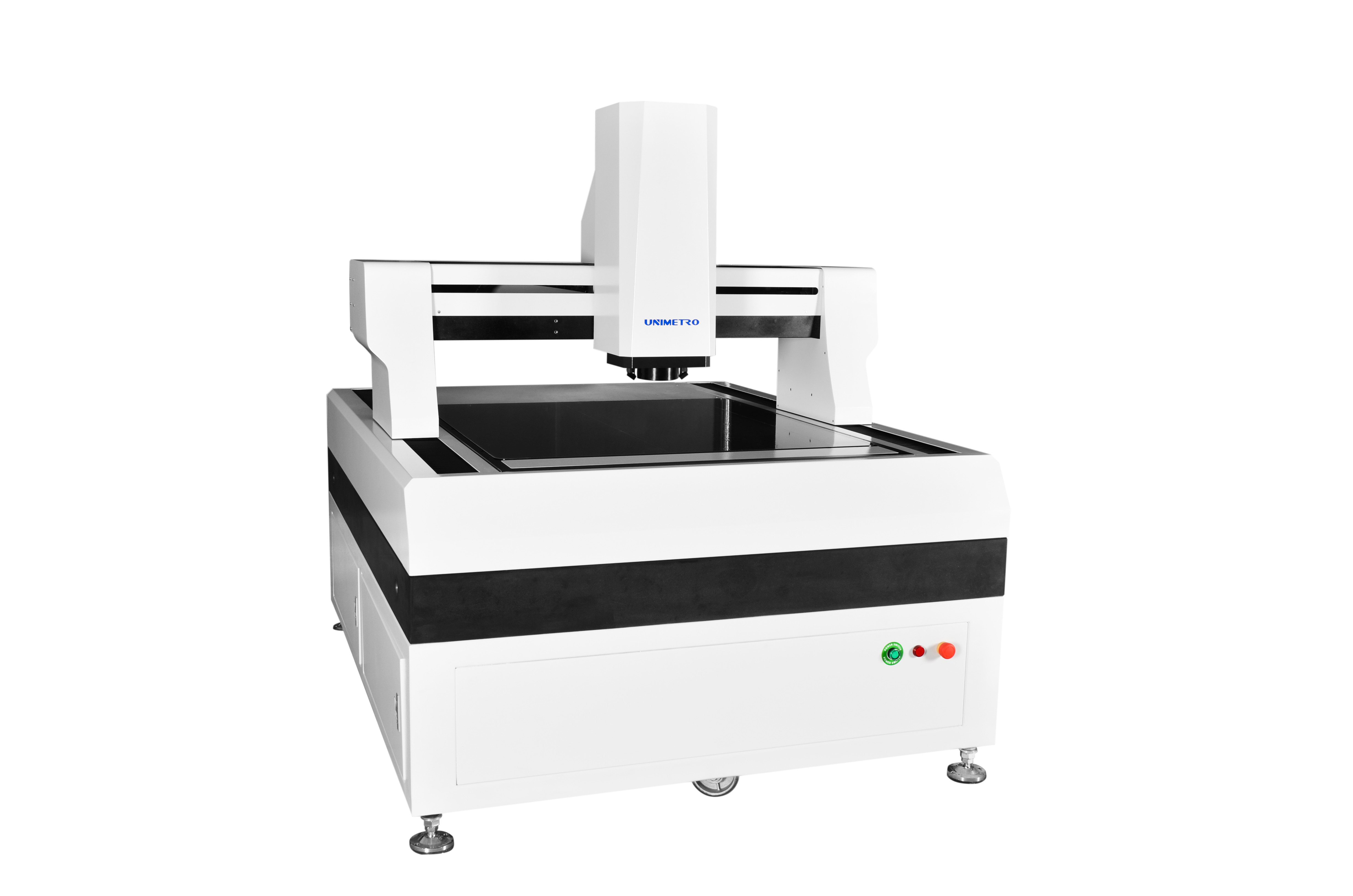

बंद लूप सर्वो मोटर के साथ बड़ी दृष्टि मापन मशीन

क्लोज्ड लूप सर्वो मोटर के साथ बड़े आकार के विजन मापन प्रणाली


वह उच्च दक्षता वाले बड़े आकार के विजन मापन प्रणालियों की श्रृंखला को विशेष रूप से उच्च-परिशुद्धता और बड़े पैमाने पर माप के लिए डिज़ाइन किया गया है।यह माप कार्य को स्थिर रखने के लिए पूरी तरह से बंद मोबाइल ब्रिज संरचना को अपनाता है।यह विभिन्न उत्पादों के ज्यामितीय मापदंडों का प्रभावी ढंग से पता लगाने के लिए उच्च परिशुद्धता और उच्च दक्षता को व्यवस्थित रूप से जोड़ती है।वर्तमान में, यह मुख्य रूप से पीसीबी सर्किट बोर्ड, कॉपर क्लैड लैमिनेट, फ्लैट ग्लास, लिक्विड क्रिस्टल मॉड्यूल, चाकू मोल्ड, इन्सुलेट सामग्री, सटीक शीट धातु और अन्य उद्योगों में उपयोग किया जाता है।





विवरण

दृष्टि मापने की प्रणाली उच्च कठोर संरचना डिजाइन
>> पूरे बंद फ्रेम चलती पुल संरचना को अपनाया जाता है, मापने वाली वर्कपीस तय हो जाती है, असर क्षमता बड़ी होती है, और गति प्रदर्शन अच्छा होता है।
>> उच्च कठोरता और उच्च परिशुद्धता यांत्रिक संरचना सुनिश्चित करने के लिए यांत्रिक डिजाइन में परिमित तत्व विश्लेषण प्रौद्योगिकी का परिचय दें।
>> ग्रेड 000 ग्रेनाइट बेस, उच्च शक्ति, संक्षारण प्रतिरोध और अच्छी स्थिरता।
>> एल्यूमिनियम ऑक्साइड सतह उपचार कार्यबल, तेज और लचीला कार्रवाई नियंत्रण, टिकाऊ और सुंदर।

विजन मापने प्रणालीउच्च परिशुद्धता विन्यास
>> रेनिशॉ खुले झंझरी शासक, संकल्प 0.5um, उच्च परिशुद्धता और अच्छी स्थिरता।
>> प्रेसिजन लीनियर गाइड रेल, ग्राइंडर का बॉल स्क्रू और एसी सर्वो मोटर मशीन सिस्टम की स्थिति सटीकता की स्थिरता सुनिश्चित करता है।
>> 2M पिक्सेल हाई-डेफिनिशन कलर गीगा डिजिटल कैमरा स्पष्ट अवलोकन और स्थिर माप की आवश्यकताओं को पूरा करता है।
>> 6.5x हाई-डेफिनिशन ऑप्टिकल लेंस, सटीक स्वचालित ज़ूम, एक पिक्सेल सुधार।
>> प्रोग्रामेबल 5-रिंग 8-जोन एलईडी सरफेस लाइट सोर्स, ट्रांसमिशन समानांतर एलईडी कंटूर लाइट सोर्स सिस्टम, इंटेलिजेंट 256 लेवल ब्राइटनेस एडजस्टमेंट।
>> पूर्ण अक्ष सीएनसी नियंत्रण, एसी पूर्ण बंद लूप सर्वो मोटर ड्राइव।





मापदंडों

नमूना	वह 652	HE862	HE1080	HE1210	HE1512	एचई1812
एक्स, वाई यात्रा (मिमी)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z-अक्ष यात्रा (मिमी)	200 (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है)
भर क्षमता	लगभग।35 किलो
आयाम (मिमी)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
वजन (किग्रा)	1500	1800	2900	3200	4400	4800
संकल्प	0.5μm (विकल्प के लिए 0.1um)
	कैमरा	2M HD गीगा डिजिटल कैमरा
	ज़ूम लेंस	पेशेवर ऑटो ज़ूम लेंस ज़ूम लेंस आवर्धन: 1 ~ 10X
	वीडियो आवर्धन	18 ~ 195X (चयनित कैमरे के विभिन्न मॉडलों के अनुसार, इसका आवर्धन बदल जाएगा; वास्तविक आवर्धन मापा डेटा के अधीन है)
	FOV	8.1 ~ 1.3 मिमी (कैमरा और लेंस की विभिन्न मिलान योजनाओं के अनुसार, देखने का क्षेत्र तदनुसार बदल जाएगा, और देखने का वास्तविक क्षेत्र मापा डेटा के अधीन है)
	शुद्धता*	≤ (3+एल/200)μm
रोशनी	प्रोग्रामेबल 5-रिंग 8 सेक्शन एलईडी सरफेस इल्यूमिनेशन (40 सेक्शन रिंग लाइट, को-एक्सियल लाइट, ऑप्शन के लिए मूवेबल मल्टी कलर रिंग लाइट)
