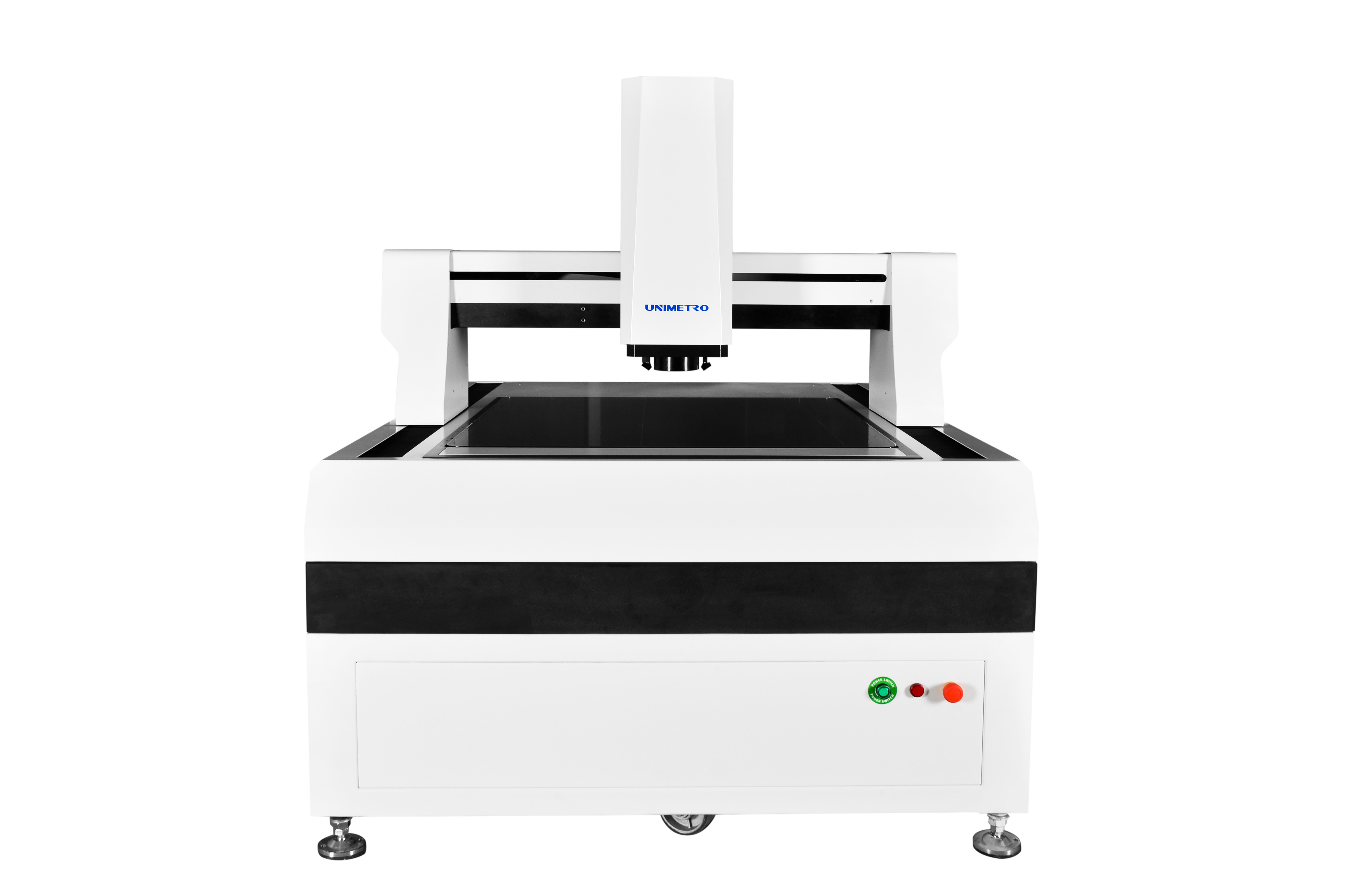

प्लेट ग्लास के लिए उच्च परिशुद्धता ऑप्टिकल माप उपकरण

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
प्रमाणन: CE,ISO
मॉडल संख्या: वह
न्यूनतम आदेश मात्रा: 1
मूल्य: Discussible
पैकेजिंग विवरण: लकड़ी का बक्सा
प्रसव के समय: 20 ~ 25days
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: 10
विस्तार जानकारी
प्रोडक्ट का नाम: छवि मापने के उपकरण आयाम: 1900 * 1480 * 1750 मिमी
माप सीमा: 800 * 1000 * 200 मिमी माप सटीकता: 3+एल/200um
repeatability: 3 रैखिक स्केल संकल्प: 0.1um
ड्राइविंग सिस्टम: सीएनसी नियंत्रण, क्लोज-लूप एसी सर्वो ड्राइविंग सिस्टम, जॉयस्टिक, माउस या कीबोर्ड नियंत्रण रोशनी: 5-रिंग, 8-सेक्शन एलईडी रिंग लाइट
हाई लाइट:

1500Kg ऑप्टिकल मापन उपकरण

,

प्लेट ग्लास के लिए ऑप्टिकल माप उपकरण

,

220V ऑप्टिकल माप उपकरण


उत्पाद विवरण

प्लेट ग्लास के लिए उच्च परिशुद्धता ऑप्टिकल माप उपकरण


दृष्टि मापन मशीन सटीक भौतिक आयाम मापने, माइक्रोन स्तर तक सटीकता के लिए उपयोग किया जाने वाला एक उपकरण है, जो काम के टुकड़े की छवि को पकड़ने के लिए कैमरे का उपयोग करने वाला एक ऑप्टिकल माप उपकरण है, छवि पिक्सेल का विश्लेषण करता है और मापने वाले सॉफ़्टवेयर के साथ 2D आयाम की गणना करता है .यह मोल्ड, इलेक्ट्रॉनिक्स, सेमी कंडक्टर, प्लास्टिक इंजेक्शन, 3 सी उत्पादों, चिकित्सा देखभाल, विमानन ... आदि के रूप में विभिन्न उद्योगों के अधिकांश सटीक 2डी आयाम मापने वाले एप्लिकेशन और अंतिम उपयोगकर्ताओं के लिए एक लोकप्रिय मॉडल है। यह एक महत्वपूर्ण उपकरण है। आपके उत्पादों की गुणवत्ता नियंत्रण प्रक्रिया में उपयोग किया जाता है, आपके उत्पादों की आयाम सटीकता सुनिश्चित करता है, आपके उत्पादों को अधिक प्रतिस्पर्धी बनाता है।

ऑप्टिकल मापन उपकरण तंत्र डिजाइन
>> पूरे बंद फ्रेम मूविंग ब्रिज स्ट्रक्चर को अपनाया, मापने वाली वर्कपीस, बड़ी असर क्षमता और अच्छा प्रदर्शन प्रदर्शन तय किया।
>> उच्च कठोरता और उच्च परिशुद्धता यांत्रिक संरचना सुनिश्चित करने के लिए यांत्रिक डिजाइन में परिमित तत्व विश्लेषण तकनीक का परिचय दें।
>> ग्रेड 000 ग्रेनाइट संगमरमर का आधार, उच्च शक्ति, संक्षारण प्रतिरोध और अच्छी स्थिरता।
>> एल्युमीनियम ऑक्साइड सरफेस ट्रीटमेंट वर्कटेबल --- तेज और लचीला एक्शन कंट्रोल, टिकाऊ और सुंदर।


ऑप्टिकल माप उपकरण विन्यास
>> खुला झंझरी शासक, संकल्प 0.1um, उच्च परिशुद्धता और अच्छी स्थिरता।
>> सटीक रैखिक गाइड रेल, ग्राइंडर और एसी सर्वो मोटर के बॉल स्क्रू मशीन सिस्टम की स्थिति सटीकता की स्थिरता सुनिश्चित करते हैं।
>> 2M पिक्सेल हाई-डेफिनिशन रंग Giga डिजिटल कैमरा स्पष्ट अवलोकन और स्थिर माप की आवश्यकताओं को पूरा करता है।
>> 6.5X हाई-डेफिनिशन ऑप्टिकल लेंस, सटीक स्वचालित ज़ूम, एक बार पिक्सेल अंशांकन तेजी से।
>> प्रोग्राम करने योग्य 8 खंड एलईडी सतह प्रकाश स्रोत समानांतर एलईडी समोच्च प्रकाश स्रोत (हरा या सफेद) के साथ।
>> सीएनसी नियंत्रण, क्लोज-लूप एसी सर्वो ड्राइविंग सिस्टम, जॉयस्टिक, माउस या कीबोर्ड नियंत्रण।


ऑप्टिकल माप उपकरण3डी मापन के लिए वैकल्पिक मल्टी-सेंसर
रोशनी: 4/8/40 सेक्शन LED सरफेस रिंग लाइट;48 खंड 4 रंग एलईडी रिंग लाइट;चलने योग्य 4 रंग एलईडी रिंग लाइट
लेंस: मैनुअल डेंटेड जूम लेंस;ऑटो ज़ूम लेंस, सह-अक्षीय प्रकाश के साथ मैनुअल डेंटेड ज़ूम लेंस;सह-अक्षीय प्रकाश के साथ ऑटो ज़ूम लेंस।
स्पर्श जांच: Renishaw MCP किट, मापने की त्रुटि <= 0.75um;Renishaw PH6+TP20, मापन त्रुटि<=0.35um.
लेज़र सेंसर: KEYENCE नॉन-कॉन्टैक्ट लेज़र सेंसर;सफेद प्रकाश मापने वाला सेंसर।







पैरामीटर

हमारी बड़ी दृष्टि मापने वाली मशीन का विवरण चार्ट शो के नीचे है:





नमूना HE652 HE862 HE1080 HE1210 HE1512 HE1812
एक्स, वाई यात्रा (मिमी) 500 * 600 600 * 800 800*1000 1000*1200 1200*1500 1200*1800
जेड-अक्ष यात्रा (मिमी) 200 (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है)
भार क्षमता लगभग।35 किग्रा
आयाम (मिमी) 1700*1180*1750 1700*1280*1750 1900*1480*1750 2100*1680*1750 2500*1880*1750 2700*1880*1750
वजन (किग्रा) 1500 1800 2900 3200 4400 4800
संकल्प 0.5μm (विकल्प के लिए 0.1μm)
कैमरा 2एम एचडी गीगा डिजिटल कैमरा
ज़ूम लेंस पेशेवर ऑटो ज़ूम लेंस ज़ूम लेंस आवर्धन: 1 ~ 10X
वीडियो आवर्धन 18~195X
(चयनित कैमरे के विभिन्न मॉडलों के अनुसार, इसका आवर्धन बदल जाएगा; वास्तविक आवर्धन मापा डेटा के अधीन है)
एफओवी 8.1 ~ 1.3 मिमी
(कैमरा और लेंस की विभिन्न मिलान योजनाओं के अनुसार, देखने का क्षेत्र तदनुसार बदल जाएगा, और देखने का वास्तविक क्षेत्र मापा डेटा के अधीन है)
शुद्धता* ≤ (3+एल/200)μm
रोशनी प्रोग्रामेबल 5-रिंग 8 सेक्शन एलईडी सतह रोशनी
(विकल्प के लिए 40 सेक्शन रिंग लाइट, को-एक्सियल लाइट, मूवेबल मल्टी कलर रिंग लाइट)





कारखाना की जानकारी


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

हमारे ग्राहक और एजेंट

Visual Measurement Machine
Visual Measurement Machine
सामान्य प्रश्न
Visual Measurement MachineQ1: क्या आप एक कारखाने या ट्रेडिंग कंपनी हैं?
Visual Measurement MachineA1: हम एक कारखाने हैं और आपको 24 घंटे में सबसे तेज जवाब दे रहे हैं।
Visual Measurement MachineQ2: आपकी कंपनी मुख्य रूप से किसमें है?
Visual Measurement MachineA2: हम मुख्य रूप से दृष्टि मापने की मशीन, समन्वय मापने की मशीन, CMM और VMM जुड़नार आदि का उत्पादन कर रहे हैं।
Visual Measurement MachineQ3: उपयुक्त विशिष्टता कैसे चुनें?
Visual Measurement MachineA3: जब तक आप हमें मापने के लिए उत्पाद की विविधता और आकार बताते हैं, तब तक हमारी पेशेवर टीम आपको उपयुक्त विनिर्देशों के उपकरण को मापने की सलाह देगी।
Visual Measurement MachineQ4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
Visual Measurement MachineA4: निश्चिंत रहें!हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहक की जरूरतों के लिए अनुकूलित मशीनें भी प्रदान कर सकते हैं।
Visual Measurement MachineQ5: आपकी वारंटी अवधि क्या है?
Visual Measurement MachineA5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है।हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमारे पास है
कुछ भंगुर भागों पर बहुत सुधार हुआ।आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं।
