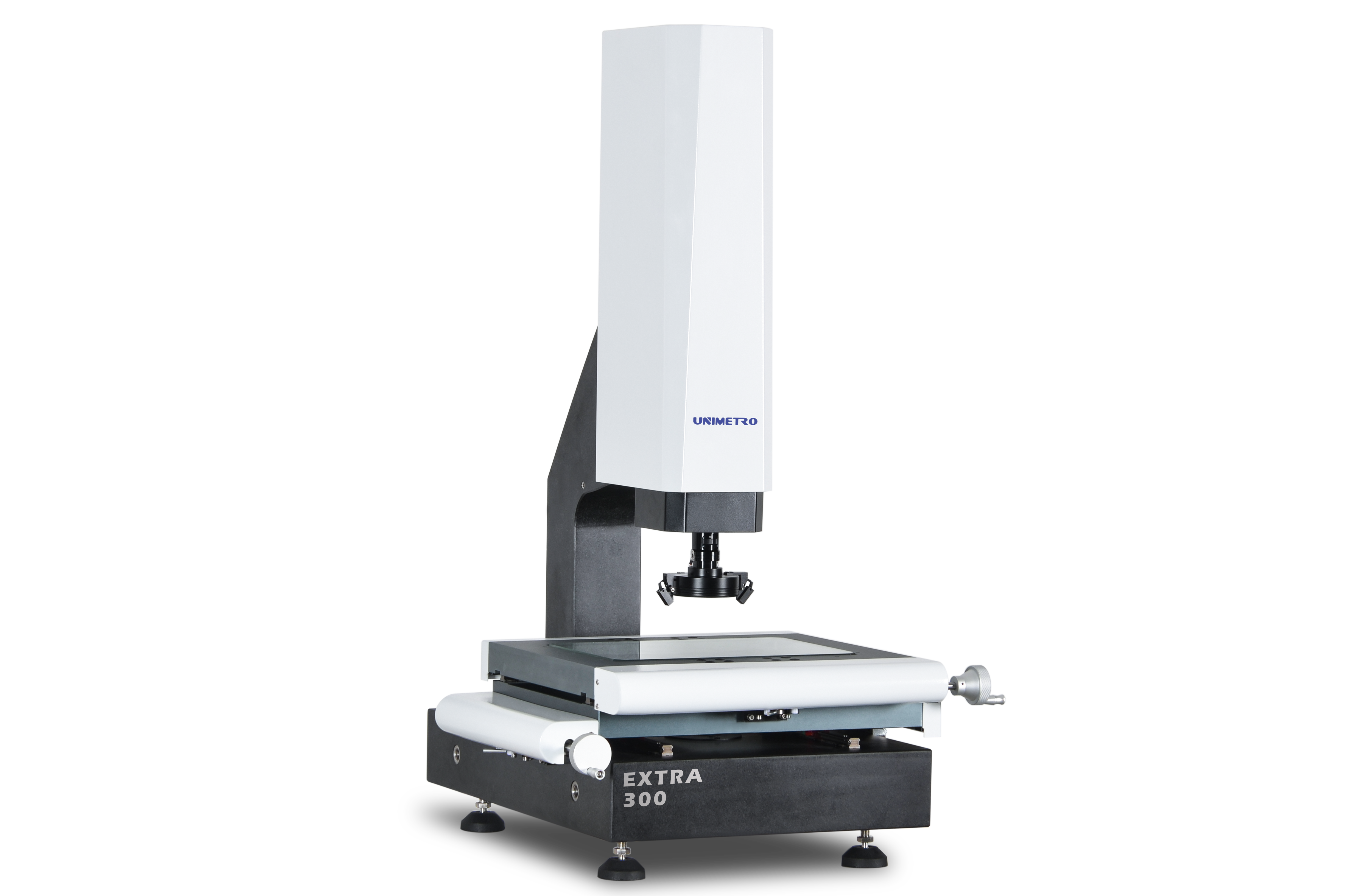

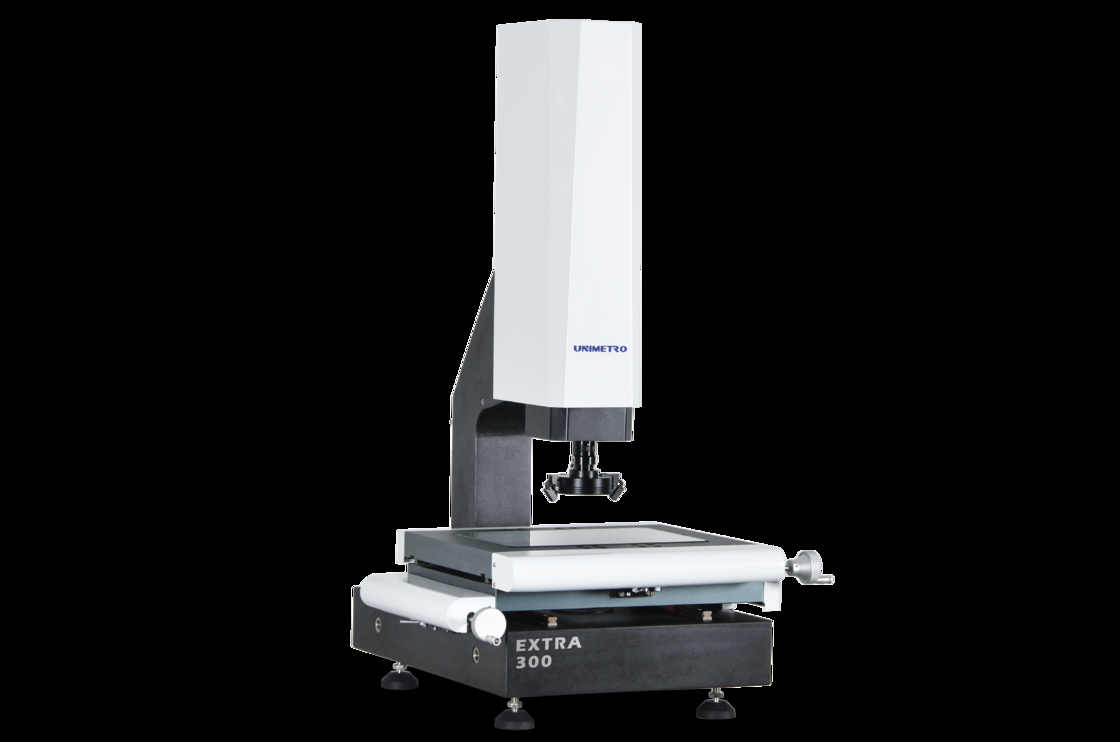

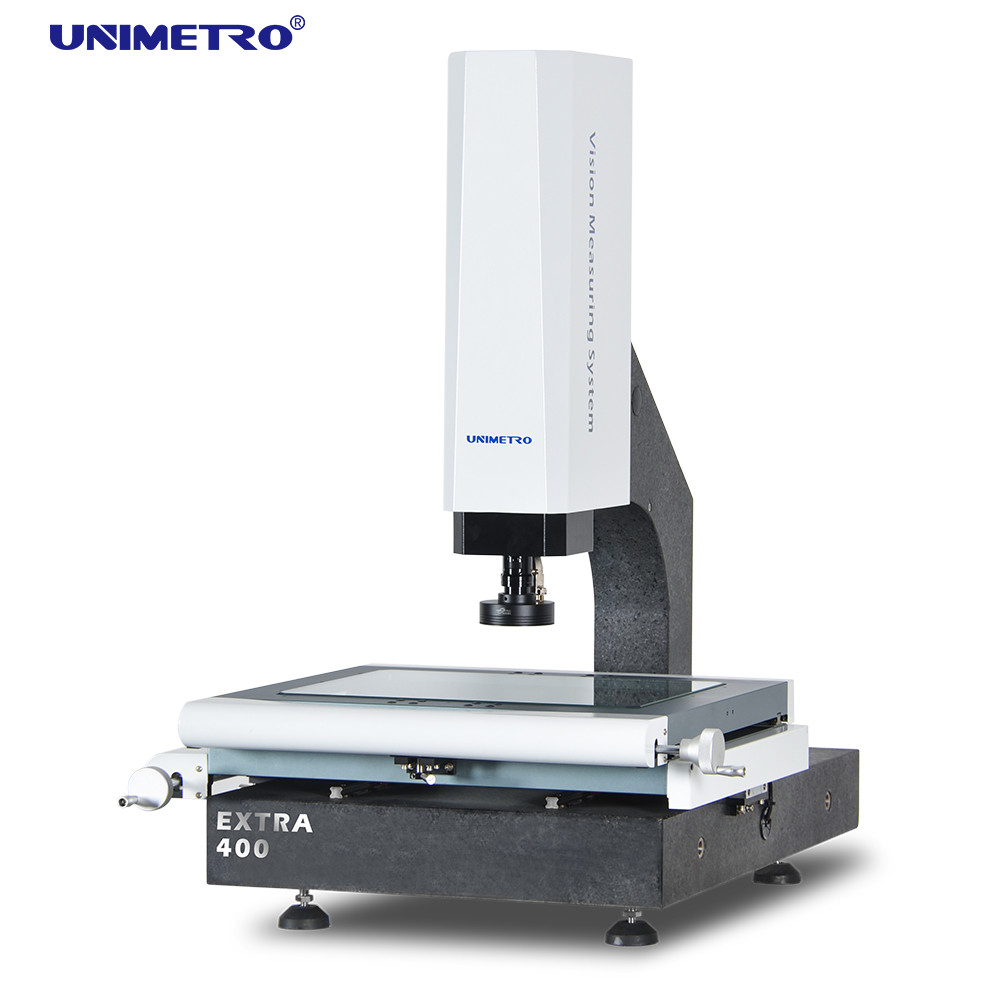

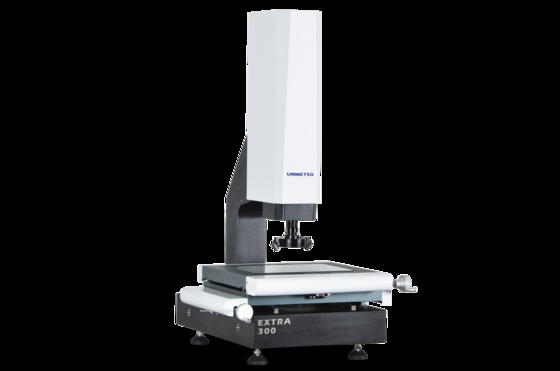

सेमी ऑटो वीएमएम मशीन विजन मापन 2.5μm पुनरावर्तनीयता

हमारे दृश्य मापने की मशीन में निम्न विशेषता है:

मैंग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;

मैंZ- अक्ष स्वचालित फ़ोकसिंग का एहसास करने, कृत्रिम फ़ोकसिंग की त्रुटि को समाप्त करने और माप सटीकता और स्थिरता में सुधार करने के लिए उच्च-सटीक रैखिक गाइड और सर्वो मोटर नियंत्रण प्रणाली को अपनाता है;

मैंएल्युमिनियम वर्क स्टेज, मोशन कंट्रोल को तेजी से प्रतिक्रिया करने वाला और लचीला बनाता है;

मैंप्रोग्राम करने योग्य 3-रिंग 4-सेक्शन एलईडी सतह प्रकाश स्रोत, ट्रांसमिशन समानांतर एलईडी समोच्च प्रकाश स्रोत प्रणाली, और सॉफ्टवेयर के अंतर्निहित प्रकाश समायोजन मॉड्यूल 3 रिंगों और 4 क्षेत्रों में प्रकाश की चमक को स्वतंत्र रूप से नियंत्रित कर सकते हैं।

हमारे दृश्य मापने की मशीन के विन्यास नीचे दिए गए हैं:

◉ 3 अक्ष 0.5um संकल्प रैखिक तराजू

◉ 1.2M पिक्सेल HD डिजिटल कैमरा

एकीकृत कोर नियंत्रण बॉक्स

◉ जेड अक्ष मोटर चालित नियंत्रण

HIWIN रैखिक गाइड रास्ता

Z अक्ष आंदोलन नियंत्रण के लिए मैनुअल पल्स जनरेटर

सहायक स्थिति और ध्यान केंद्रित करने के लिए लेजर संकेतकों के साथ

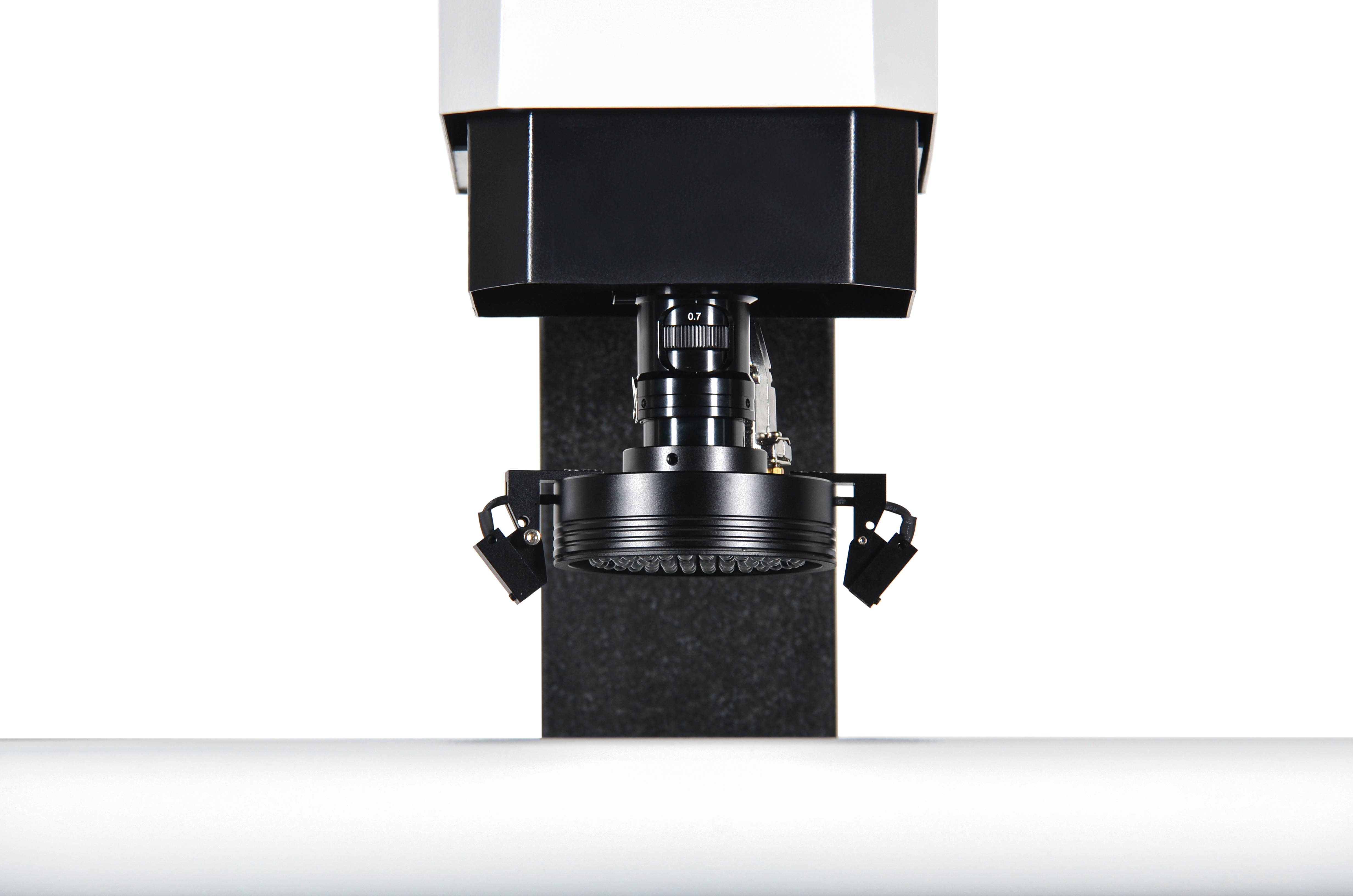

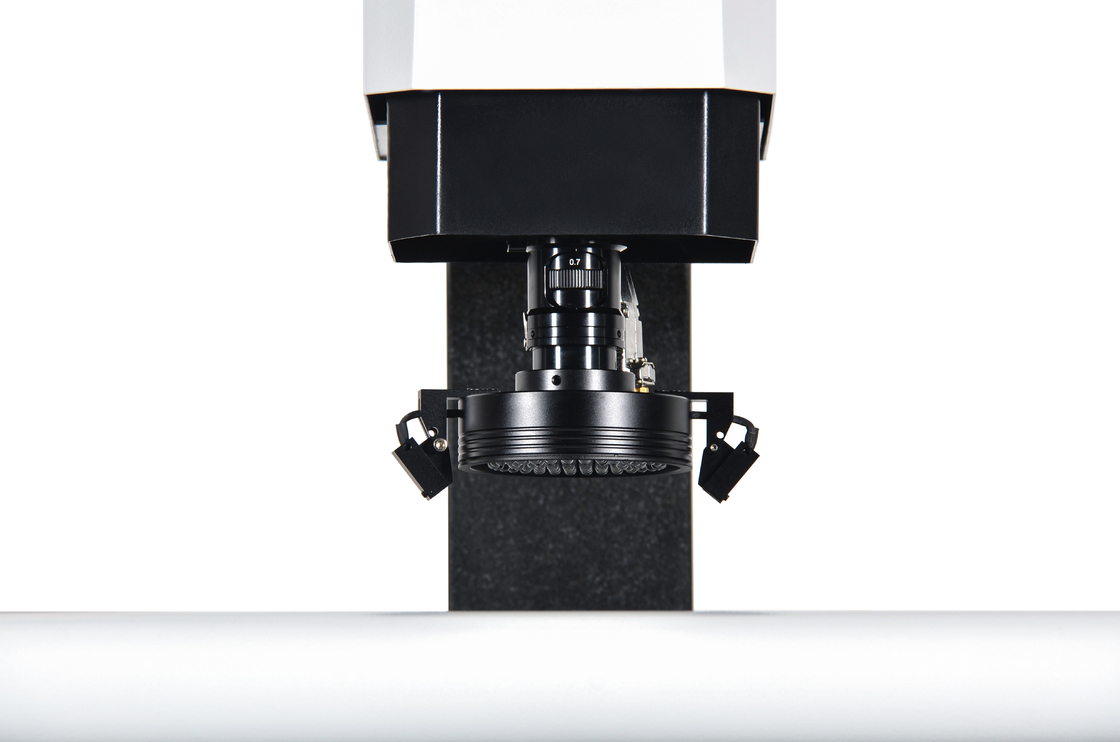

आवर्धन सिग्नल फीडबैक सेंसर के साथ 0.7-4.5X मैनुअल डेंटेड जूम लेंस

हमारी दृश्य मापने की मशीन 3 डी फ़ंक्शन का एहसास करने के लिए जांच जोड़ सकती है

आसान अंशांकन

◉ मल्टीपल एंगल टचिंग

◉ तेजी से समन्वय प्रणाली सेटिंग

रेनिशॉ स्टाइलिस की पूरी लाइन के अनुकूल

सीएडी मॉड्यूल समर्थित (वैकल्पिक)

◉3डी ड्राइंग आउटपुट

◉ स्टार जांच संगत

◉3डी आयाम मापने

◉ छवि और स्पर्श जांच मापने को जोड़ती है

जांच रैक समर्थित (वैकल्पिक)

हमारे दृश्य मापने की मशीन के पैरामीटर नीचे दिए गए चार्ट शो के रूप में हैं:

		अतिरिक्त 200	अतिरिक्त 300	अतिरिक्त 400	अतिरिक्त 500
आयाम (मिमी) (एलएक्सडब्ल्यूएक्सएच)		550*540*930	600*740*980	700*840*980	800*940*980
मापने की सीमा (मिमी) (XXYxZ)		200*100*150	300*200*200	400*300*200	500*400*200
माप सटीकता (माइक्रोन)		2.5+एल/100			3.0+एल/100
दोहराव (माइक्रोन)		2.5			3
वजन (किग्रा)		140	190	240	290
छवि और माप	कैमरा	1.2M पिक्सेल HD डिजिटल कैमरा
	लेंस	आवर्धन सिग्नल फीडबैक सेंसर के साथ 0.7-4.5X मैनुअल डेंटेड जूम लेंस
	बढ़ाई	18-195X (केवल संदर्भ के लिए। विभिन्न कैमरा और लेंस के साथ आवर्धन अलग होगा।)
	देखने के क्षेत्र	8.1 मिमी ~ 1.3 मिमी
	कार्य दूरी	80 मिमी
रैखिक पैमाने संकल्प		0.5μm (0.1μm वैकल्पिक)
ड्राइविंग सिस्टम		एक्स, वाई अक्ष मैनुअल नियंत्रण, जेड अक्ष क्लोज-लूप सीएनसी नियंत्रण और ऑटो फोकस फ़ंक्शन उपलब्ध है
रोशनी		प्रोग्राम करने योग्य 4 खंड एलईडी रिंग सतह प्रकाश, समानांतर एलईडी समोच्च प्रकाश 8 खंड एलईडी रिंग लाइट, सह-अक्षीय प्रकाश, विकल्प के लिए।





3डी विजन मापन सॉफ्टवेयर का निरीक्षण करें

UNIMETRO INSPECT3D सॉफ्टवेयर उपयोगकर्ता के अनुकूल UI के साथ है, सीखने में आसान है,

शक्तिशाली फ़ंक्शन, उपयोगकर्ताओं को तेज़ और सटीक माप प्राप्त करने की अनुमति देता है।

सॉफ्टवेयर पूर्ण अंग्रेजी भाषा यूआई की पेशकश कर रहा है, नई भाषा के विकास की भी अनुमति देता है।



इनपुट सीएडी फ़ाइल और माप

लचीला उपयोगकर्ता कार्यक्रम

संदर्भ तत्व बनाना

◉शक्तिशाली बढ़त का पता लगाने समारोह

◉ कई बाहरी एक्सेसरीज़ को सपोर्ट करना

◉ तत्वों की स्वत: गणना ज्यामितीय सहिष्णुता

जटिल उत्पादन को तेजी से और आसानी से मापना

Dongguan UNIMETRO प्रेसिजन मशीनरी कं, लिमिटेड

Dongguan UNIMETRO प्रेसिजन मशीनरी कं, लिमिटेड 9 साल के अनुभव के साथ मेट्रोलॉजी उत्पादों का एक पेशेवर सप्लायर है।हम दृष्टि माप मशीनों, उपकरण निरीक्षण मशीनों, मेट्रोलॉजी सहायक उपकरण और विशेष मेट्रोलॉजी फिक्स्चर के विकास, संयोजन और बिक्री के लिए खुद को समर्पित करते हैं।इसके अलावा, हम दुनिया में सर्वश्रेष्ठ मेट्रोलॉजी संसाधनों को एकीकृत कर रहे हैं और अन्य मेट्रोलॉजी उपकरणों और उत्पादों के लिए एक परिपक्व आपूर्ति श्रृंखला का निर्माण किया है।UNIMETRO उत्पादों को 20 से अधिक देशों और क्षेत्रों में बेचा गया है, और मोल्ड, प्लास्टिक इंजेक्शन, इलेक्ट्रॉनिक्स, सेमी कंडक्टर, एविएशन और ऑटोमोटिव जैसे विभिन्न उद्योगों में विभिन्न ग्राहकों के लिए हमारी सेवा और समर्थन का योगदान करते हैं।UNIMETRO को उत्कृष्ट अनुसंधान एवं विकास क्षमता और विस्तृत उन्मुख उत्पादन प्रक्रिया का प्रमुख लाभ है।हमें अपने उत्पादों के लिए 15 से अधिक पेटेंट मिले हैं और हम मेट्रोलॉजी उद्योग में नवाचार की अग्रणी स्थिति को हमेशा बनाए रखेंगे।पेशेवर, ईमानदार, जिम्मेदारी और ईमानदार UNIMETRO लोगों के प्रमुख पात्र हैं।और हम हमेशा आपके साथ दीर्घकालिक सहयोग की उम्मीद कर रहे हैं!UNIMETRO हमेशा हमारे भागीदारों को अपना सर्वश्रेष्ठ समर्थन और संसाधन प्रदान करेगा!
