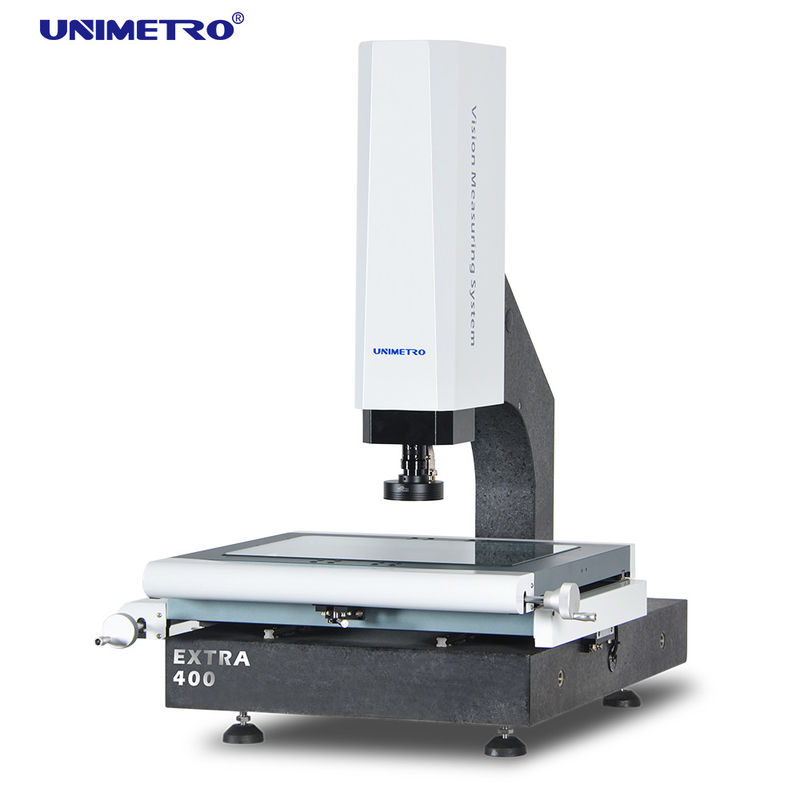

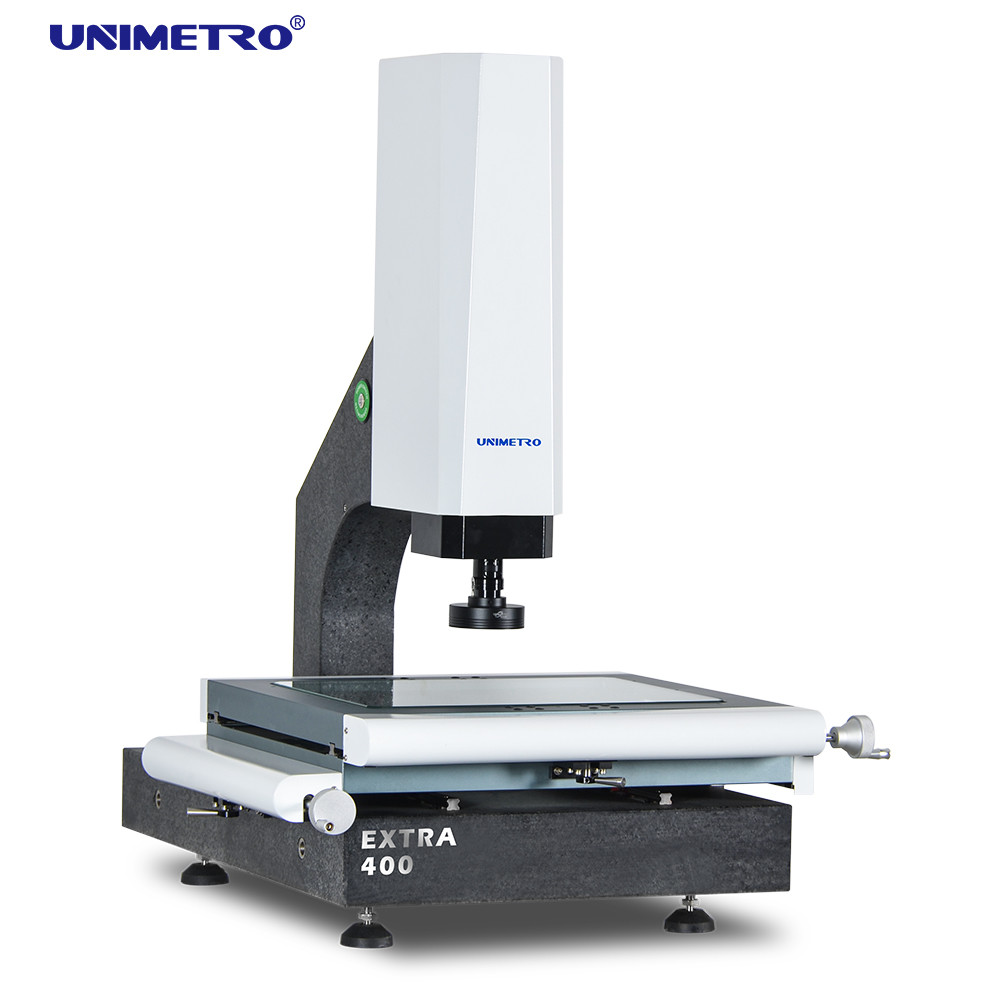

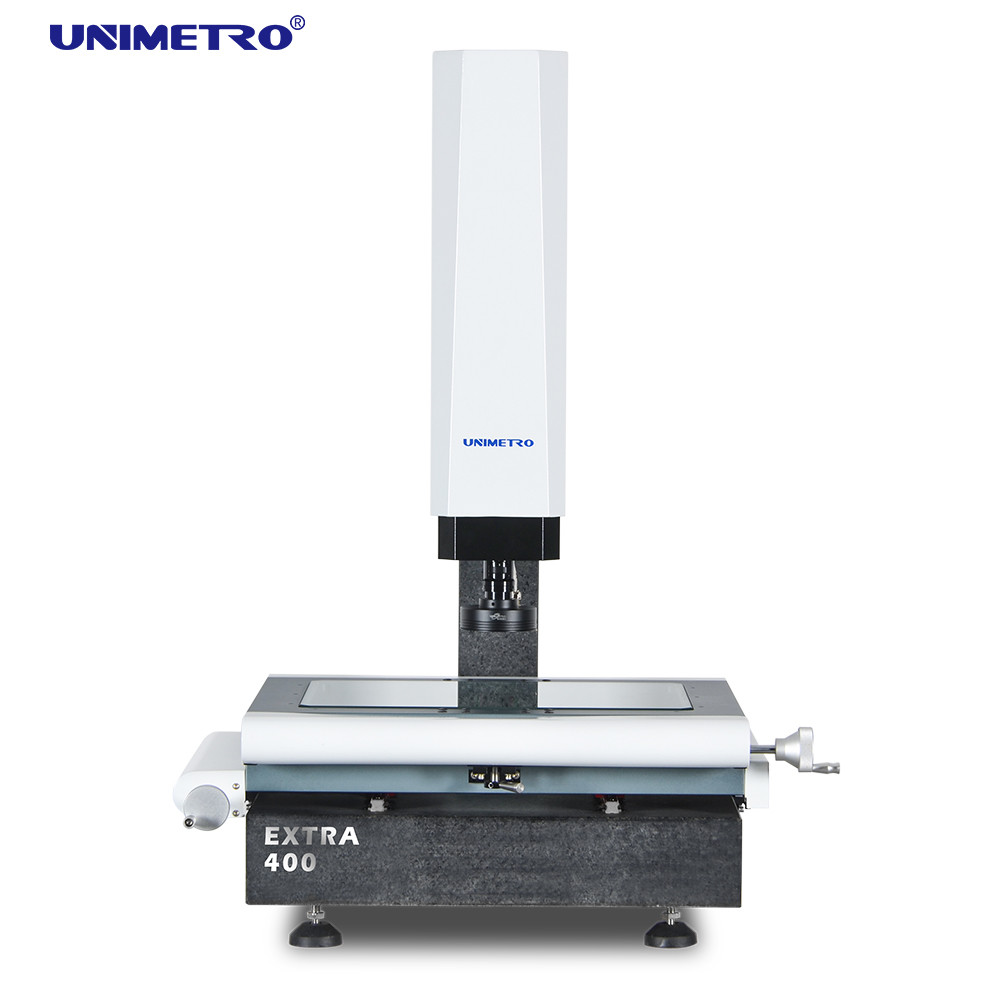

उच्च सटीकता, गति नियंत्रण और तेज़ प्रतिक्रिया के साथ एलईडी विज़न माप प्रणाली (ई300)

हमारी एलईडी दृश्य मापने वाली मशीन में निम्नलिखित विशेषताएं हैं:► ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
► Z-अक्ष स्वचालित फोकसिंग का एहसास करने, कृत्रिम फोकसिंग की त्रुटि को खत्म करने और माप सटीकता और स्थिरता में सुधार करने के लिए उच्च परिशुद्धता रैखिक गाइड और सर्वो मोटर नियंत्रण प्रणाली को अपनाता है;
► एल्यूमिनियम कार्य चरण, गति नियंत्रण को तेज़ प्रतिक्रियाशील और लचीला बनाता है;

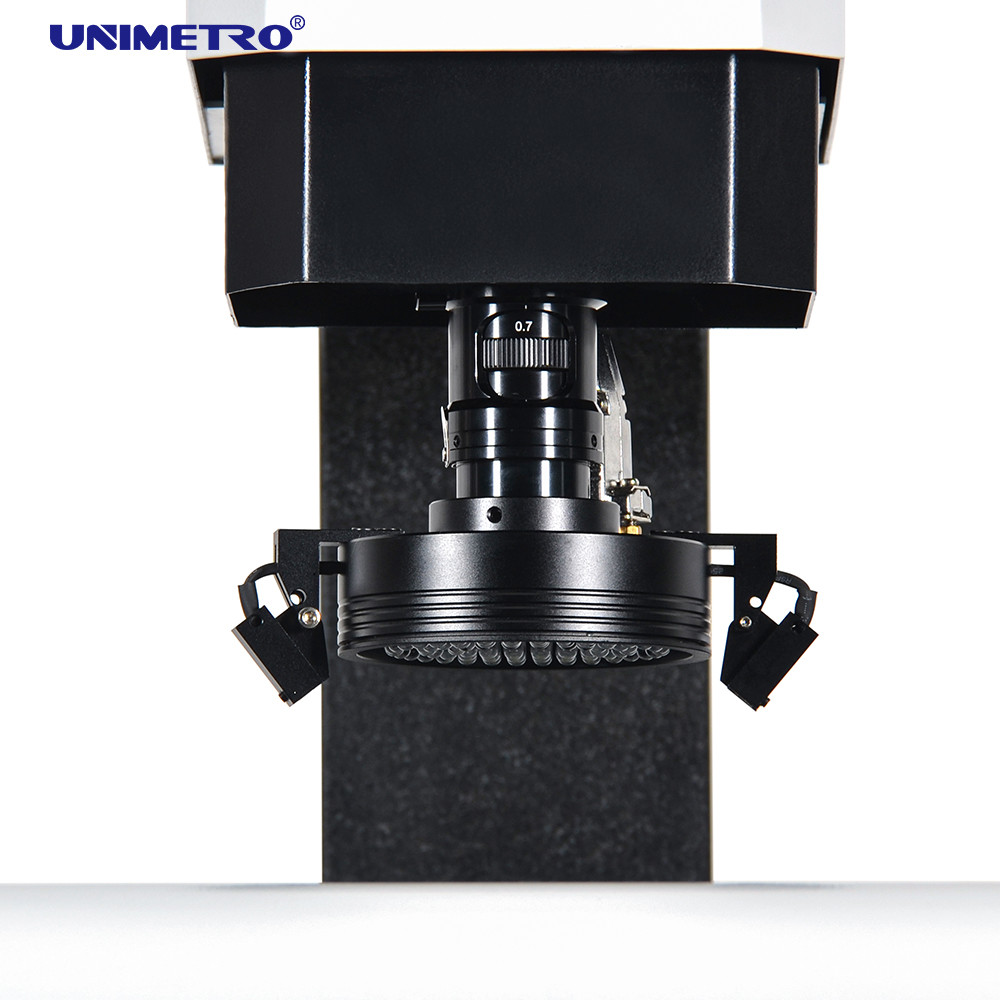

► प्रोग्रामयोग्य 3-रिंग 4-सेक्शन एलईडी सतह प्रकाश स्रोत, ट्रांसमिशन समानांतर एलईडी समोच्च प्रकाश स्रोत प्रणाली, और सॉफ्टवेयर का अंतर्निहित प्रकाश समायोजन मॉड्यूल 3 रिंग और 4 जोन में प्रकाश की चमक को स्वतंत्र रूप से नियंत्रित कर सकता है।

हमारी एलईडी दृश्य मापने वाली मशीन का विन्यास इस प्रकार है:

● 3 अक्ष 0.5um रिज़ॉल्यूशन रैखिक स्केल
● उच्च प्रदर्शन ऑटो फोकस फ़ंक्शन
● रेनिशॉ टच जांच के साथ संगत
● एल्यूमिनियम कार्य चरण और हार्ड एनोडाइजिंग
● 3 रिंग 8 सेक्शन एलईडी रिंग लाइट सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य
● समानांतर प्रकाश पथ एलईडी समोच्च प्रकाश सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य
● 1.2M पिक्सेल HD डिजिटल कैमरा
● एकीकृत कोर नियंत्रण बॉक्स
● Z अक्ष मोटर चालित नियंत्रण
● HIWIN रैखिक गाइड रास्ता
● Z अक्ष संचलन नियंत्रण के लिए मैनुअल पल्स जनरेटर
● सहायक स्थिति और फोकस के लिए लेजर संकेतक के साथ

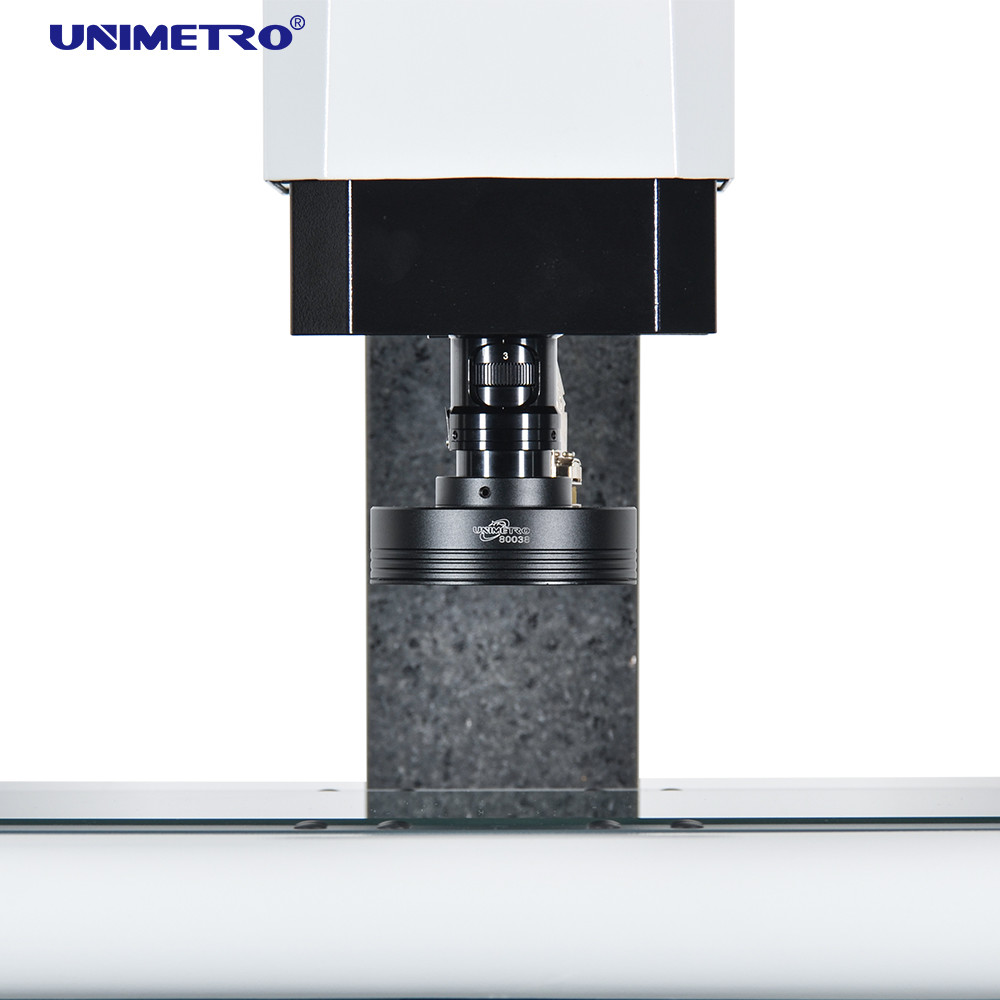

● आवर्धन सिग्नल फीडबैक सेंसर के साथ 0.7-4.5X मैनुअल डेंटेड ज़ूम लेंस

विशेषताएँ

●3 अक्ष 0.5um रिज़ॉल्यूशन रैखिक स्केल
● उच्च प्रदर्शन ऑटो फोकस फ़ंक्शन
● रेनिशॉ टच जांच के साथ संगत
● एल्यूमिनियम कार्य चरण और हार्ड एनोडाइजिंग
● 3 रिंग 8 सेक्शन एलईडी रिंग लाइट सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य
● समानांतर प्रकाश पथ एलईडी समोच्च प्रकाश सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य
● 1.2M पिक्सेल HD डिजिटल कैमरा
● एकीकृत कोर नियंत्रण बॉक्स
● Z अक्ष मोटर चालित नियंत्रण
● HIWIN रैखिक गाइड रास्ता
● Z अक्ष संचलन नियंत्रण के लिए मैनुअल पल्स जनरेटर
● सहायक स्थिति और फोकस के लिए लेजर संकेतक के साथ
● आवर्धन सिग्नल फीडबैक सेंसर के साथ 0.7-4.5X मैनुअल डेंटेड ज़ूम लेंस





पैरामीटर

हमारी एलईडी विज़ुअल मापने वाली मशीन के पैरामीटर नीचे दिए गए चार्ट शो के अनुसार हैं:

नमूना		अतिरिक्त 200	अतिरिक्त 300	अतिरिक्त 400	अतिरिक्त 500
आयाम(मिमी)(एल*डब्ल्यू*एच)		500*540*930	600*740*980	700*840*980	800*940*980
मापने की सीमा (मिमी)(X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
मापने की सटीकता (μm)		2.5+एल/100	2.5+एल/100	2.5+एल/100	3+एल/100
पुनरावृत्ति (μm)		2.5	2.5	2.5	3
वजन (किलो)		140 किग्रा	190 किग्रा	240 किग्रा	290 किग्रा
छवि और माप	सीसीडी	200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है)
	लेंस	मैनुअल डेंटेड ज़ूम लेंस 0.7-4.5X/ऑटो ज़ूम लेंस 1-10X
	बढ़ाई	18-195X (केवल संदर्भ के लिए। विभिन्न कैमरे और लेंस के साथ आवर्धन भिन्न होगा।)
	देखने के क्षेत्र	8.1~1.3मिमी
	कार्य दूरी	108 मिमी
रैखिक पैमाने का संकल्प		0.5μm (विकल्प के लिए 0.1μm)
ड्राइविंग सिस्टम		एक्स, वाई अक्ष मैनुअल कंट्रोल, जेड अक्ष क्लोज-लूप सीएनसी नियंत्रण और ऑटो फोकस फ़ंक्शन उपलब्ध है
रोशनी		विकल्प के लिए प्रोग्रामेबल 4 सेक्शन एलईडी रिंग सरफेस लाइट, समानांतर एलईडी कंटूर लाइट, 8 सेक्शन एलईडी रिंग लाइट, सह-अक्षीय



सॉफ़्टवेयर फ़ंक्शन

● CAD फ़ाइल इनपुट करें और मापें
● भागों सरणी और मैक्रो माप
● ऑटो फोकस और ऊंचाई माप
● नेविगेटिंग फ़ंक्शन तेजी से पता लगाने में मदद करता है
● शक्तिशाली ज्यामितीय मापने का कार्य
● एकाधिक डेटा रिपोर्ट और ग्राफिकल डेटा आउटपुट फ़ंक्शन
● लचीला उपयोगकर्ता कार्यक्रम
● संदर्भ तत्व बनाना
● शक्तिशाली किनारे का पता लगाने वाला कार्य
● कई बाहरी सहायक उपकरणों का समर्थन करना
● तत्वों की ज्यामितीय सहनशीलता की ऑटो गणना
● जटिल उत्पादन को तेजी से और आसानी से मापना
