उच्च परिशुद्धता के साथ अर्ध-ऑटो वीडियो मापने के उपकरण का निर्माण

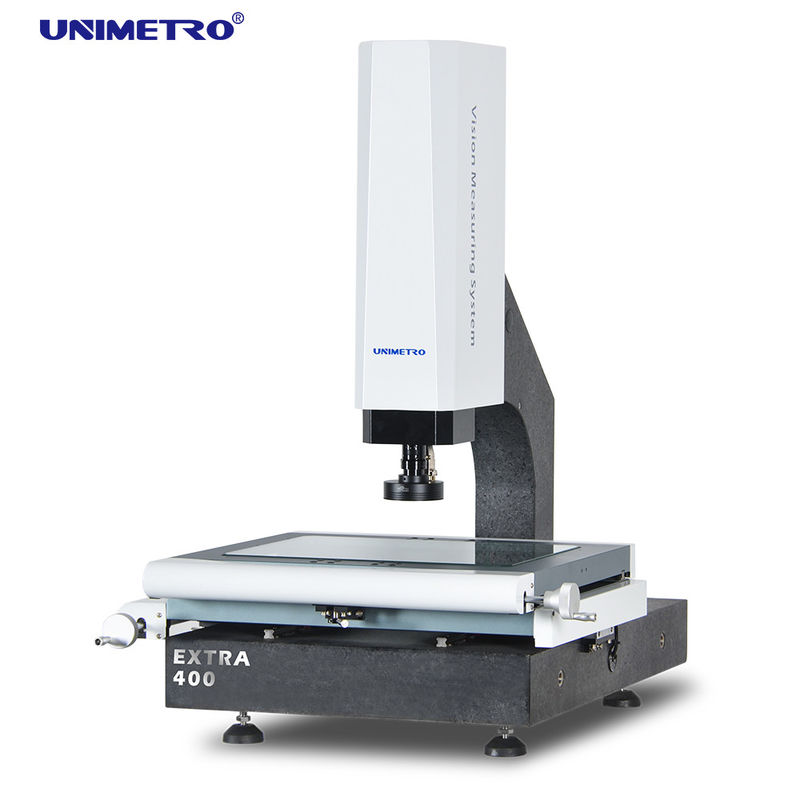

एक्स्ट्रा सीरीज़ सेमी-ऑटोमैटिक विजन मेजरमेंट मशीन ग्राहकों को सामान्य उत्पादों से परे मापन फ़ंक्शन और उपयोगकर्ता अनुभव प्रदान करती है।जेड-अक्ष सर्वो नियंत्रण की पूरी श्रृंखला, स्वचालित छवि फ़ोकसिंग फ़ंक्शन के साथ, ठीक नियंत्रण और जेड-अक्ष गति के ठीक-ट्यूनिंग के लिए हैंड पल्स जेनरेटर की मानक कॉन्फ़िगरेशन, आपकी माप दक्षता और उपयोगकर्ता अनुभव में काफी सुधार हुआ है।
मापदंडों
नमूना |
अतिरिक्त 200 |
अतिरिक्त 300 |
अतिरिक्त 400 |
अतिरिक्त 500 |
आयाम (मिमी) (एल * डब्ल्यू * एच) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
मापने की सीमा (मिमी) (एक्स * वाई * जेड) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
माप सटीकता (माइक्रोन) |
2.5+एल/100 |
2.5+एल/100 |
2.5+एल/100 |
3+एल/100 |
दोहराव (माइक्रोन) |
2.5 |
2.5 |
2.5 |
3 |
वजन (किग्रा) |
140 किग्रा |
190 किग्रा |
240 किग्रा |
290 किग्रा |
छवि और माप |
सीसीडी |
200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है) |
लेंस |
मैनुअल डेंटेड जूम लेंस 0.7-4.5X/ऑटो जूम लेंस 1-10X |
बढ़ाई |
18-195X (केवल संदर्भ के लिए। विभिन्न कैमरा और लेंस के साथ आवर्धन अलग होगा।) |
देखने के क्षेत्र |
8.1 ~ 1.3 मिमी |
कार्य दूरी |
108 मिमी |
रैखिक पैमाने संकल्प |
0.5 माइक्रोन (विकल्प के लिए 0.1μm) |
ड्राइविंग सिस्टम |
एक्स, वाई अक्ष मैनुअल कंट्रोल, जेड अक्ष क्लोज-लूप सीएनसी नियंत्रण और ऑटो फोकस फ़ंक्शन उपलब्ध है |
रोशनी |

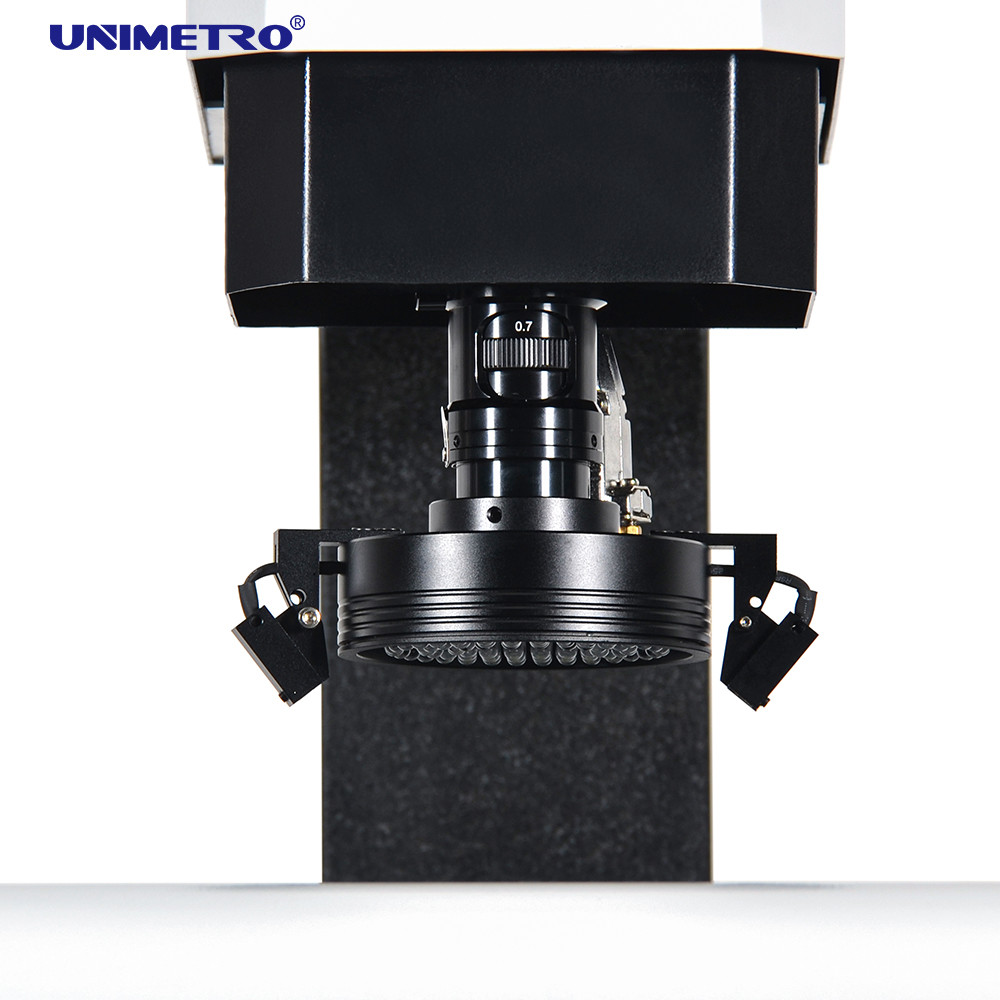

प्रोग्राम करने योग्य 4 खंड एलईडी रिंग सतह प्रकाश, समानांतर एलईडी समोच्च प्रकाश, 8 खंड एलईडी रिंग लाइट, सह-अक्षीय, विकल्प के लिए |
विशेषताएँ
◆ गुणवत्ता विवरण नियंत्रण
1. ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
2. एल्यूमिनियम काम चरण, गति नियंत्रण तेजी से प्रतिक्रिया और लचीला बनाओ;
3. हार्ड ऑक्सीकरण सतह प्रसंस्करण विरोधी खरोंच के साथ कार्य चरण;
4. गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए सटीक रैखिक गाइड, पीस बॉल स्क्रू और एसी सर्वो मोटर आदि के साथ मानक;
5. एकीकृत नियंत्रण प्रणाली, गति नियंत्रण के साथ एम्बेडेड, और रोशनी और रैखिक पैमाने पढ़ने के रूप में सभी सिग्नल नियंत्रण, सुनिश्चित करता है कि मशीन का प्रदर्शन बेहद स्थिर है।

मैंउच्च प्रदर्शन विन्यास
1. सटीक स्थिति प्राप्त करने के लिए एक्स, वाई दो-अक्ष मैनुअल नियंत्रण;
2. Z- अक्ष स्वचालित फ़ोकसिंग का एहसास करने, कृत्रिम फ़ोकसिंग की त्रुटि को समाप्त करने और माप सटीकता और स्थिरता में सुधार करने के लिए उच्च-सटीक रैखिक गाइड और सर्वो मोटर नियंत्रण प्रणाली को अपनाता है;
3.0.5um उच्च-सटीक रैखिक शासक और सटीक कार्यबल सुनिश्चित करते हैं कि मशीन की सटीकता ≤ 2.5 + L / 100um है;
4. उच्च परिशुद्धता टूथलेस पॉलिश रॉड और तेजी से चलने वाले लॉकिंग डिवाइस का उपयोग 2um के भीतर वर्कटेबल की वापसी त्रुटि सुनिश्चित करने के लिए किया जाता है;
5. औद्योगिक उच्च-रिज़ॉल्यूशन रंग सीसीडी विरूपण के बिना स्पष्ट छवि गुणवत्ता सुनिश्चित करता है और स्पष्ट अवलोकन और सटीक माप की आवश्यकताओं को पूरा करता है;
6. 0.7-4.5x एचडी जूम मैनुअल इलेक्ट्रॉनिक फीडबैक सिग्नल जूम लेंस, सॉफ्टवेयर जल्दी और स्वचालित रूप से आवर्धन की पहचान कर सकता है और माप के चरणों को सरल बनाते हुए संबंधित जूम क्रिया को अंजाम देता है;
◆कुशल मापन सॉफ्टवेयर
1. एक्स्ट्रा सीरीज विजन मेजरमेंट मशीन शक्तिशाली मापने वाले सॉफ्टवेयर के कई विकल्पों के साथ अनुकूल है।जो विविध मापन कार्य के साथ हैं, ज्यामितीय तत्वों जैसे कि बिंदु, वृत्त, रेखाएँ, कोण, कोण आदि को माप सकते हैं, साथ ही साथ दूरी, गोलाई, सीधापन, सांद्रता आदि जैसे आयाम भी माप सकते हैं।
2. सरल और समझने में आसान ऑपरेशन इंटरफ़ेस माप को अधिक सरल और कुशल बनाता है;
3. सीएडी फ़ाइल इनपुट और तुलना, मापने की रिपोर्ट का आसान आउटपुट, और मापने के परिणाम डेटा का एसपीसी विश्लेषण
लचीला विस्तारशीलता
1. अतिरिक्त श्रृंखला सीएमएम रेनिशॉ जांच श्रृंखला (वैकल्पिक) के साथ संगत है, और उपयोगकर्ता आसानी से एक मशीन पर दो-आयामी और त्रि-आयामी माप कार्यों का एहसास कर सकते हैं।सॉफ्टवेयर यह सुनिश्चित करने के लिए ऑप्टिकल लेंस और स्पर्श जांच के बीच ऑफसेट की गणना कर सकता है कि सभी माप परिणाम एक समन्वय प्रणाली में हैं।
2. रिवर्स इंजीनियरिंग एप्लिकेशन के लिए माप परिणाम 3 डी ग्राफिक्स के लिए आउटपुट हो सकते हैं।
3. विभिन्न ग्राहकों की विभिन्न माप आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के गैर-संपर्क सेंसर और त्वरित फिक्सिंग सिस्टम का चयन किया जा सकता है
4. विभिन्न सामग्रियों या आकृतियों के विभिन्न हिस्सों के लिए इसे और अधिक लचीला और शक्तिशाली बनाने के लिए हरे रंग की समोच्च प्रकाश का चयन किया जा सकता है, और अधिक शक्तिशाली माप अनुप्रयोग प्रदान कर सकता है।
