नमूना निरीक्षण के लिए सीई आयाम ऑप्टिकल माप उपकरण

बुनियादी जानकारी
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: UNIMETRO
प्रमाणन: CE,ISO
मॉडल संख्या: अतिरिक्त
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: लकड़ी के मामले + वैक्यूम पैकेज
प्रसव के समय: 7 दिन
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 80 सेट
विस्तार जानकारी
नमूना: अतिरिक्त प्रोडक्ट का नाम: नमूनाकरण के लिए अर्ध-ऑटो निरीक्षण आयाम ऑप्टिकल मापन उपकरण
repeatability: 2.5um शुद्धता: 2.5+एल/100um
रैखिक स्केल संकल्प: 0.5um मापने का तरीका: अर्धस्वचालित
गारंटी: 12 महीने आवेदन पत्र: धातु, इंजेक्शन प्लास्टिक, गियर, मोबाइल फोनो पार्ट्स, आदि।
हाई लाइट:

सीई डायमेंशन ऑप्टिकल मेजरिंग इंस्ट्रूमेंट

,

सैंपलिंग इंस्पेक्शन के लिए ऑप्टिकल मेजरिंग इंस्ट्रूमेंट

,

सेमी ऑटो ऑप्टिकल मेजरिंग इंस्ट्रूमेंट


उत्पाद विवरण

नमूना निरीक्षण आयाम ऑप्टिकल मापने के उपकरण के लिए











मापदंडों

नमूना अतिरिक्त 200 अतिरिक्त 300 अतिरिक्त 400 अतिरिक्त 500
आयाम (मिमी) (एल * डब्ल्यू * एच) 500*540*930 600*740*980 700*840*980 800*940*980
मापने की सीमा (मिमी) (एक्स * वाई * जेड) 200*100*150 300*200*200 400*300*200 500*400*200
माप सटीकता (माइक्रोन) 2.5+एल/100 2.5+एल/100 2.5+एल/100 3+एल/100
दोहराव (माइक्रोन) 2.5 2.5 2.5 3
वजन (किग्रा) 140 किग्रा 190 किग्रा 240 किग्रा 290 किग्रा
छवि और माप सीसीडी 200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है)
लेंस मैनुअल डेंटेड जूम लेंस 0.7-4.5X/ऑटो जूम लेंस 1-10X
बढ़ाई 18-195X (केवल संदर्भ के लिए। विभिन्न कैमरा और लेंस के साथ आवर्धन अलग होगा।)
देखने के क्षेत्र 8.1 ~ 1.3 मिमी
कार्य दूरी 108 मिमी
रैखिक पैमाने संकल्प 0.5 माइक्रोन (विकल्प के लिए 0.1μm)
ड्राइविंग सिस्टम एक्स, वाई अक्ष मैनुअल कंट्रोल, जेड अक्ष क्लोज-लूप सीएनसी नियंत्रण और ऑटो फोकस फ़ंक्शन उपलब्ध है
रोशनी प्रोग्राम करने योग्य 4 खंड एलईडी रिंग सतह प्रकाश, समानांतर एलईडी समोच्च प्रकाश, 8 खंड एलईडी रिंग लाइट, सह-अक्षीय, विकल्प के लिए

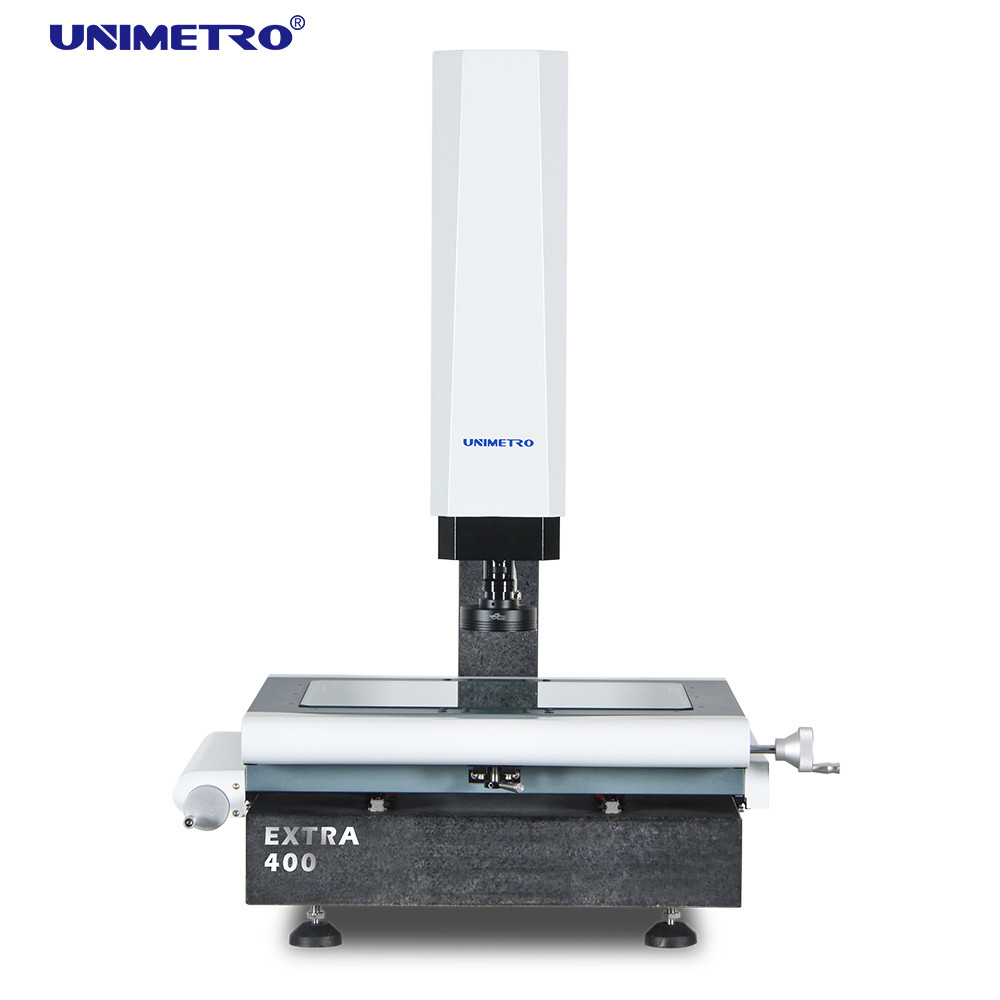

नमूना निरीक्षण के लिए सीई आयाम ऑप्टिकल माप उपकरण 0





विशेषताएँ

◆ गुणवत्ता विवरण नियंत्रण

1. ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;

2. एल्यूमिनियम काम चरण, गति नियंत्रण तेजी से प्रतिक्रिया और लचीला बनाओ;
3. हार्ड ऑक्सीकरण सतह प्रसंस्करण विरोधी खरोंच के साथ कार्य चरण;
4. गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए सटीक रैखिक गाइड, पीस बॉल स्क्रू और एसी सर्वो मोटर आदि के साथ मानक;
5. एकीकृत नियंत्रण प्रणाली, गति नियंत्रण के साथ एम्बेडेड, और रोशनी और रैखिक पैमाने पढ़ने के रूप में सभी सिग्नल नियंत्रण, सुनिश्चित करता है कि मशीन का प्रदर्शन बेहद स्थिर है।

मैंउच्च प्रदर्शन विन्यास
1. सटीक स्थिति प्राप्त करने के लिए एक्स, वाई दो-अक्ष मैनुअल नियंत्रण;
2. Z- अक्ष स्वचालित फ़ोकसिंग का एहसास करने, कृत्रिम फ़ोकसिंग की त्रुटि को समाप्त करने और माप सटीकता और स्थिरता में सुधार करने के लिए उच्च-सटीक रैखिक गाइड और सर्वो मोटर नियंत्रण प्रणाली को अपनाता है;
3.0.5um उच्च-सटीक रैखिक शासक और सटीक कार्यबल सुनिश्चित करते हैं कि मशीन की सटीकता ≤ 2.5 + L / 100um है;
4. उच्च परिशुद्धता टूथलेस पॉलिश रॉड और तेजी से चलने वाले लॉकिंग डिवाइस का उपयोग 2um के भीतर वर्कटेबल की वापसी त्रुटि सुनिश्चित करने के लिए किया जाता है;
5. औद्योगिक उच्च-रिज़ॉल्यूशन रंग सीसीडी विरूपण के बिना स्पष्ट छवि गुणवत्ता सुनिश्चित करता है और स्पष्ट अवलोकन और सटीक माप की आवश्यकताओं को पूरा करता है;
6. 0.7-4.5x एचडी जूम मैनुअल इलेक्ट्रॉनिक फीडबैक सिग्नल जूम लेंस, सॉफ्टवेयर जल्दी और स्वचालित रूप से आवर्धन की पहचान कर सकता है और माप के चरणों को सरल बनाते हुए संबंधित ज़ूम क्रिया को अंजाम दे सकता है;

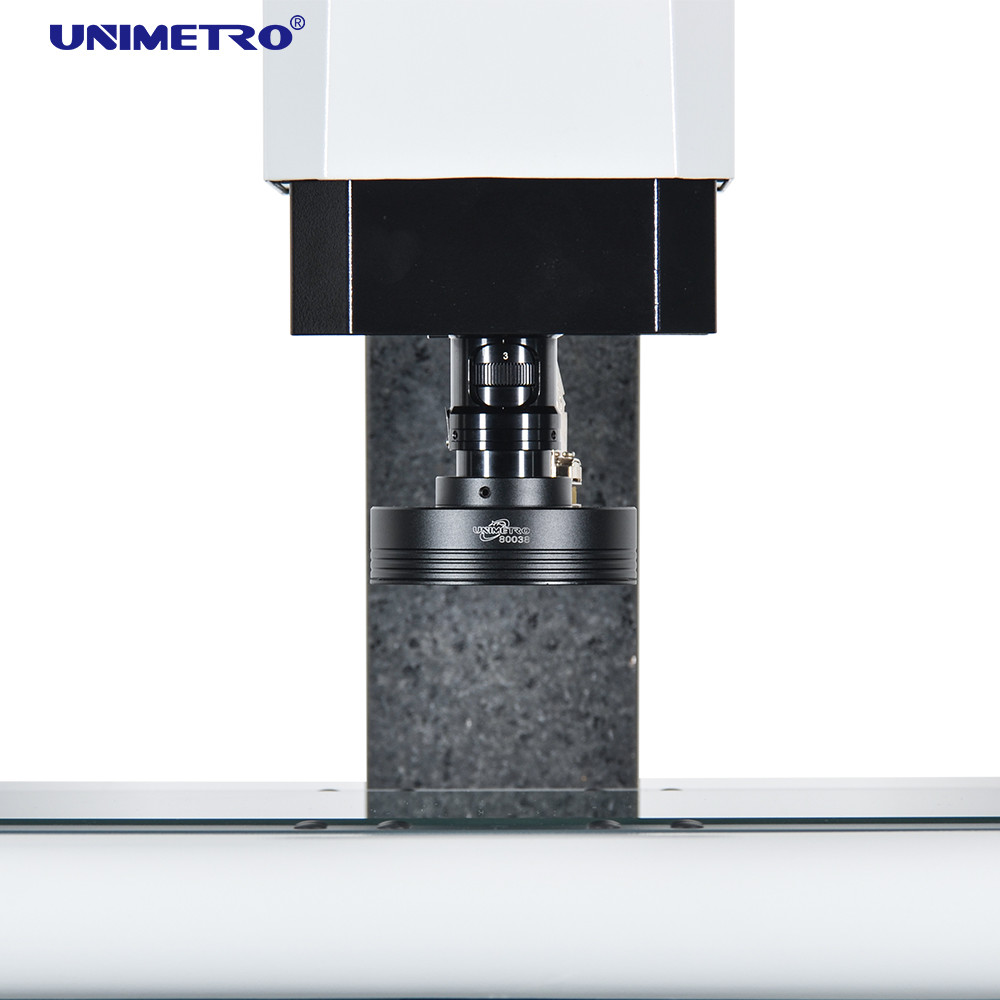

नमूना निरीक्षण के लिए सीई आयाम ऑप्टिकल माप उपकरण 1
◆कुशल मापन सॉफ्टवेयर
1. एक्स्ट्रा सीरीज विजन मेजरमेंट मशीन शक्तिशाली मापने वाले सॉफ्टवेयर के कई विकल्पों के साथ अनुकूल है।जो विविध मापन कार्य के साथ हैं, ज्यामितीय तत्वों जैसे कि बिंदु, वृत्त, रेखाएँ, कोण, कोण आदि को माप सकते हैं, साथ ही साथ दूरी, गोलाई, सीधापन, सांद्रता आदि जैसे आयाम भी माप सकते हैं।
2. सरल और समझने में आसान ऑपरेशन इंटरफ़ेस माप को अधिक सरल और कुशल बनाता है;
3. सीएडी फ़ाइल इनपुट और तुलना, मापने की रिपोर्ट का आसान आउटपुट, और मापने के परिणाम डेटा का एसपीसी विश्लेषण

लचीला विस्तारशीलता
1. अतिरिक्त श्रृंखला सीएमएम रेनिशॉ जांच श्रृंखला (वैकल्पिक) के साथ संगत है, और उपयोगकर्ता आसानी से एक मशीन पर दो-आयामी और त्रि-आयामी माप कार्यों का एहसास कर सकते हैं।सॉफ्टवेयर यह सुनिश्चित करने के लिए ऑप्टिकल लेंस और स्पर्श जांच के बीच ऑफसेट की गणना कर सकता है कि सभी माप परिणाम एक समन्वय प्रणाली में हैं।
2. रिवर्स इंजीनियरिंग एप्लिकेशन के लिए माप परिणाम 3 डी ग्राफिक्स के लिए आउटपुट हो सकते हैं।
3. विभिन्न ग्राहकों की विभिन्न माप आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के गैर-संपर्क सेंसर और त्वरित फिक्सिंग सिस्टम का चयन किया जा सकता है
4. विभिन्न सामग्रियों या आकृतियों के विभिन्न हिस्सों के लिए इसे और अधिक लचीला और शक्तिशाली बनाने के लिए हरे रंग की समोच्च प्रकाश का चयन किया जा सकता है, और अधिक शक्तिशाली माप अनुप्रयोग प्रदान कर सकता है।
