OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
प्रमाणन: ISO, CE
मॉडल संख्या: Ranger600
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: लकड़ी के मामले + वैक्यूम पैकेज
प्रसव के समय: 15 दिन
भुगतान शर्तें: टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 50Sets
विस्तार जानकारी
प्रोडक्ट का नाम: उच्च सटीकता उपकरण निरीक्षण मशीन OEM ODM सेवा के साथ नमूना: रेंजर600
अनुप्रयोग: वर्टिकल, टेपर, कटर हेड, विशेष आकार का चाकू वारंटी: 12 महीने
रैखिक स्केल संकल्प: 0.1um तरीका: मैनुअल या स्वचालित
काम करने की दूरी: 90 मिमी सेवा: ओईएम, ओडीएम
प्रमुखता देना:

OEM उपकरण निरीक्षण प्रणाली

,

उच्च सटीकता उपकरण निरीक्षण प्रणाली

,

ODM उपकरण निरीक्षण प्रणाली


उत्पाद विवरण

उच्च सटीकता उपकरण निरीक्षण मशीन OEM ODM सेवा के साथ







विवरण

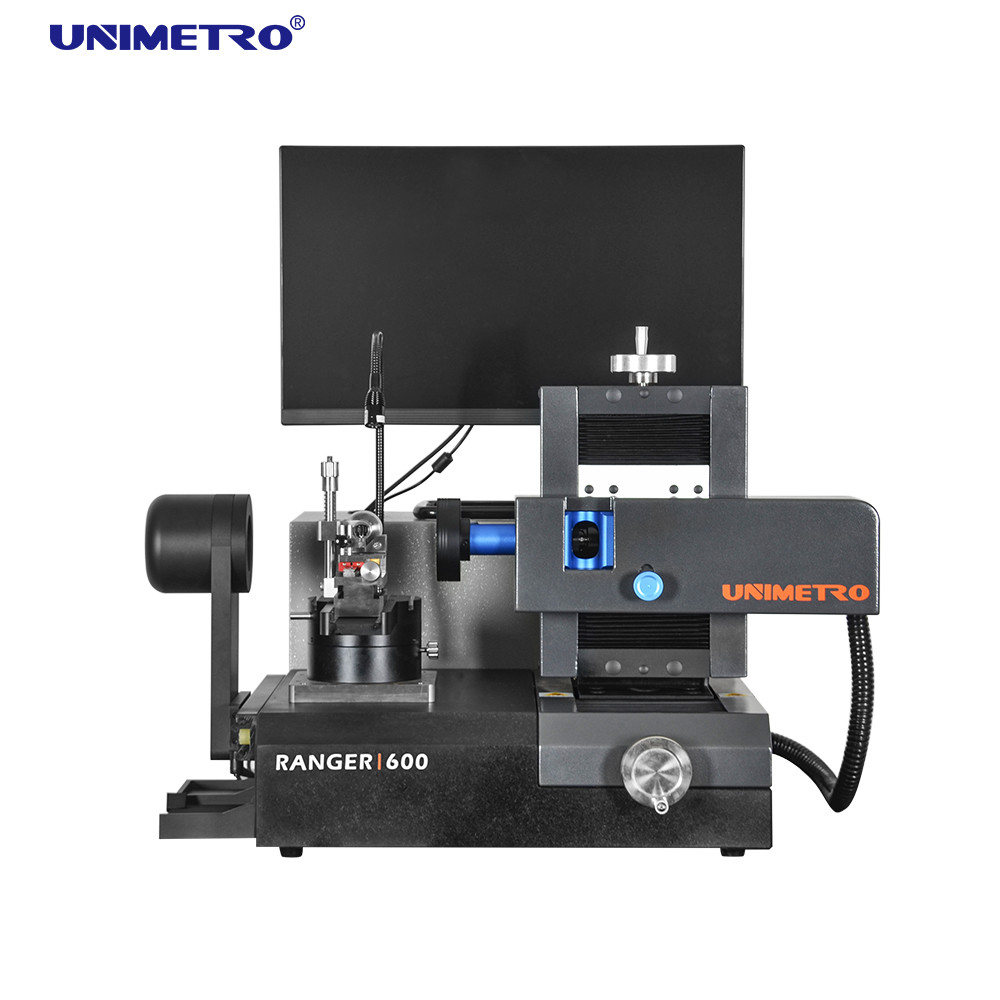

UNIMETRO RANGER600 टूल इंस्पेक्शन सिस्टम एक लचीली रोशनी प्रणाली के तहत ड्रिल, मिलिंग कटर और काउंटर और काउंटरसिंक के लिए सार्वभौमिक मापने वाली मशीन है।कॉम्पैक्ट डिजाइन और महान स्थिरता के लिए धन्यवाद, RANGER600 को मेट्रोलॉजी रूम में, निरीक्षण प्राप्त करने या सीधे उत्पादन में नियोजित किया जा सकता है।

OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 0



पैरामीटर



प्रोडक्ट का नाम

विभिन्न आकार के कटिंग टूल्स के लिए मल्टी-फंक्शन टूल इंस्पेक्शन मशीन


नमूना

रेंजर 600


एक्स अक्ष यात्रा

80 मिमी


वाई अक्ष यात्रा

60 मिमी


Z अक्ष मापने की सीमा

60 मिमी


अधिकतम उपकरण व्यास

20 मिमी (वैकल्पिक 30 मिमी)


अधिकतम उपकरण लंबाई

200 मिमी (वैकल्पिक 350 मिमी)


काम करने की दूरी

90 मिमी



लेंस

0.7X-4.5X डेंटेड जूम लेंस

कैमरा

5एमपी एचडी कैमरा

रैखिक पैमाने संकल्प

0.1um

बढ़ाई

12.6X-79.2X/25.2X-158.4X(वैकल्पिक)

दृष्टि का दायरा

27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (वैकल्पिक)

शुद्धता

एक्स ~ वाई, (2.5 + एल / 100)μm, एल मापा लंबाई है

पीसी

विंडोज 10 ओएस, 24 "एलसीडी मॉनिटर के साथ

रोशनी प्रणाली

8 खंड एलईडी रिंग लाइट, समोच्च प्रकाश और लचीला सहायक प्रकाश, सभी सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य।

इनपुट प्रारूप

डीएक्सएफ फाइलें

आउटपुट स्वरूप

एक्सेल, डीएक्सएफ













सामान



OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 1
       मुक्त कोण सहायक प्रकाश                           समोच्च प्रकाश मॉड्यूल

लचीली भुजा पर एक मंद करने योग्य अतिरिक्त प्रकाश उपलब्ध है।जो यूजर्स को लोकल एनहांस्ड इमेज पाने में मदद करता है।

यह एक्स-अक्ष दिशा के साथ चलने योग्य है, उपकरण के समोच्च को मापते समय उपयोगकर्ता को ऑब्जेक्ट दृश्यों का सबसे अच्छा चित्र और तेज किनारा प्रदान करता है।






OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 2
         बेस टेबल उपकरण धारक

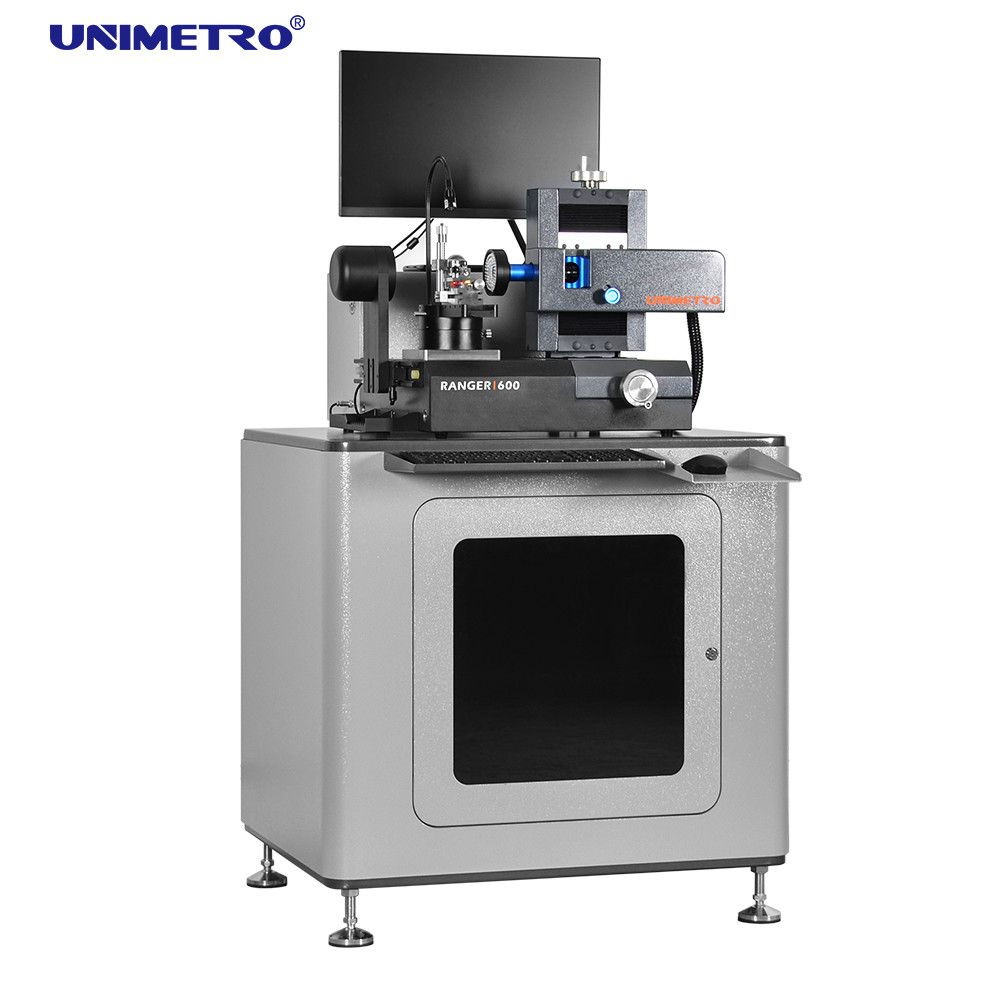

सामग्री और उपकरणों के भंडारण के लिए व्यावहारिक और ओपन-व्यू स्टोरेज स्पेस के साथ सॉलिड स्टैंडिंग वर्क स्टेशन।


मशीन के किनारे एक बहु-अनुभाग उपकरण धारक एम्बेडेड होता है।भ्रम से बचने के लिए उपयोगकर्ता तैयारी के क्रम में सभी उपकरणों को पकड़ सकते हैं।






विशेषताएँ


1. उन्नत डिजाइन
﹥Ergonomic डिजाइन और ठोस निर्माण।
﹥HD इमेज कैप्चरिंग और डिस्प्ले कॉम्बिनेशन, माइक्रोस्कोप आवर्धन स्तर भी वैकल्पिक है।
﹥ आसान टूल होल्डिंग और अलाइनमेंट के लिए स्थिर और सटीक वी ब्लॉक।
﹥ रोटरी चरण पर 0 डिग्री और 90 डिग्री के यांत्रिक निश्चित माप कोण उपलब्ध हैं।
﹥उच्च सटीकता एनकोडर रोटरी टेबल में एम्बेडेड है, उपयोगकर्ताओं के लिए सटीक कोण स्थान प्रदान करता है।
﹥सतह रोशनी के लिए मल्टीपल सेक्शन प्रोग्रामेबल एलईडी रिंग लाइट, कंटूर लाइटिंग और मानक सुविधाओं के लिए फ्री एंगल ऑक्ज़ीलरी लाइट भी शामिल है।
﹥SMARTOOL मापने वाला सॉफ़्टवेयर काटने के उपकरण के लिए विशिष्ट मापन फ़ंक्शन प्रदान करता है।
﹥ऑटोमैटिक एज डिटेक्शन, रेटिकल के साथ फास्ट एंगल मेजरमेंट, सीएडी एलिमेंट कंपेरिजन फंक्शन उपलब्ध हैं।

2. एकाधिक कोण मापने
मापने की प्रक्रिया के दौरान अधिक तेज़ और सटीक उपकरण कोण स्थान के लिए, RANGER600 की रोटरी तालिका 2 यांत्रिक निश्चित कोण, 0 डिग्री और 90 डिग्री प्रदान करती है।0 डिग्री की स्थिति में उपयोगकर्ता टूल एंड, टूल एंड - सेंटर शाफ्ट, टूल एंड - फ्रंट एंगल आदि को मापने में सक्षम हैं और हेलिक्स एंगल, एक्सियल फ्रंट एंगल, फर्स्ट रियर एंगल, सेकेंड रियर एंगल और टिल्टिंग के लिए 90 डिग्री की स्थिति उपलब्ध है। किनारा कोण, आदि।


OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 3

0 डिग्री 45 डिग्री 90 डिग्री







कारखाना की जानकारी


OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 4
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 5
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 6
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 7

हमारे ग्राहक और एजेंट

OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 8
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 9
सामान्य प्रश्न
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 10Q1: क्या आप एक कारखाने या ट्रेडिंग कंपनी हैं?
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 11A1: हम एक कारखाने हैं और आपको 24 घंटे में सबसे तेज जवाब दे रहे हैं।
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 10Q2: आपकी कंपनी मुख्य रूप से किसमें है?
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 11A2: हम मुख्य रूप से दृष्टि मापने की मशीन, समन्वय मापने की मशीन, CMM और VMM जुड़नार आदि का उत्पादन कर रहे हैं।
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 10Q3: उपयुक्त विशिष्टता कैसे चुनें?
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 11A3: जब तक आप हमें मापने के लिए उत्पाद की विविधता और आकार बताते हैं, तब तक हमारी पेशेवर टीम आपको उपयुक्त विनिर्देशों के उपकरण को मापने की सलाह देगी।
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 10Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 11A4: निश्चिंत रहें!हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहक की जरूरतों के लिए अनुकूलित मशीनें भी प्रदान कर सकते हैं।
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 10Q5: आपकी वारंटी अवधि क्या है?
OEM ODM सेवा के साथ उच्च सटीकता उपकरण निरीक्षण प्रणाली 11A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है।हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमारे पास है
कुछ भंगुर भागों पर बहुत सुधार हुआ।आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं।
