| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Unimetro |
| प्रमाणन: | CE ISO |
| मॉडल संख्या: | HE652 |
| न्यूनतम आदेश मात्रा: | एक सेट |
| मूल्य: | usd32500-usd37500/set |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 30 सेट |
| dimension: | 1700*1180*1750mm | net weight: | 1500kg |
|---|---|---|---|
| X/Y travel: | 500x600 | accuracy: | ≤3+L/200um |
| Repeatability: | 3um | ||
| प्रमुखता देना: | पीसीबी विजन मापन मशीन,पूर्ण स्वचालित दृष्टि मापन मशीन,स्पर्श जांच विजन मापन मशीन |
||

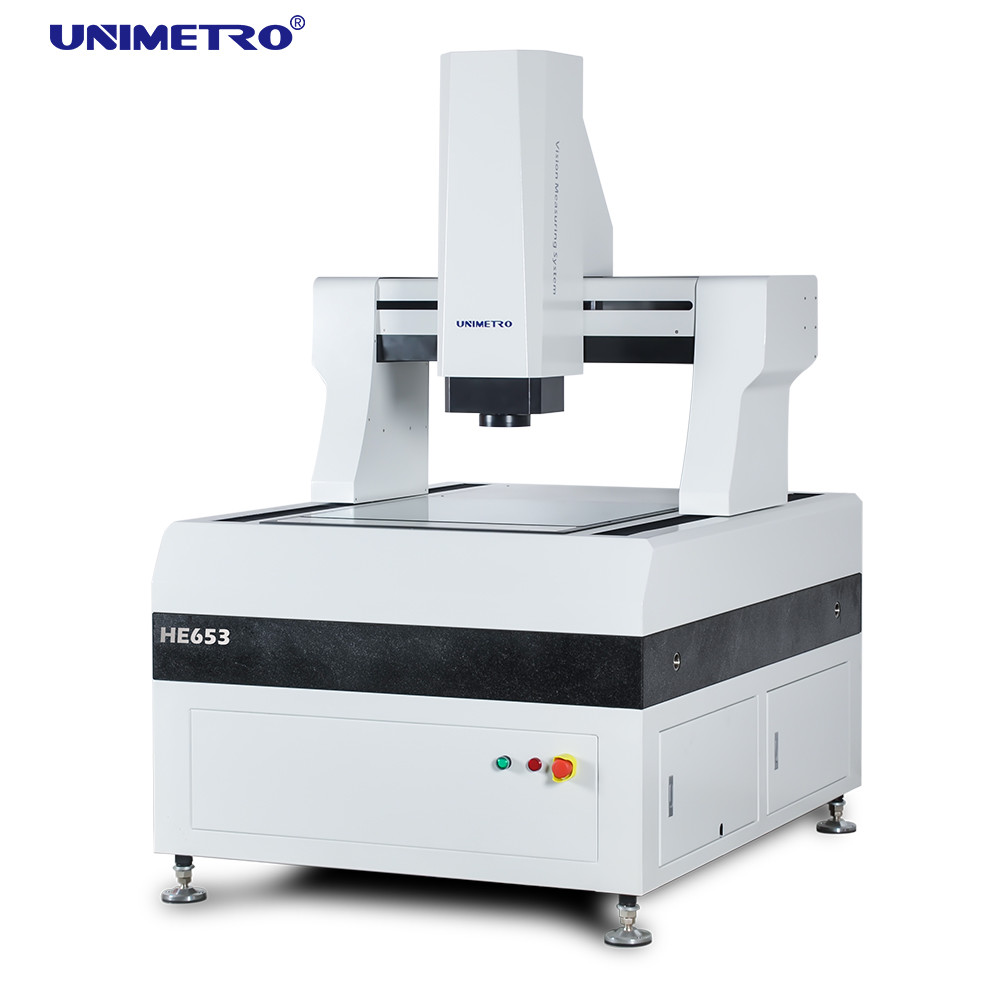

HE सीरीज़ उच्च सटीकता वाली गैन्ट्री प्रकार की विज़ुअल मेजरमेंट सिस्टम उच्च सटीकता और उच्च दक्षता को जोड़ती है, जो विभिन्न प्रकार के भागों के ज्यामितीय तत्वों के लिए उच्च गति माप प्रदान करती है। HE सीरीज़ का व्यापक रूप से विभिन्न उद्योगों और उत्पादों जैसे PCB, कॉपर क्लैड लैमिनेट, पैड ग्लास, LCD मॉड्यूल और इन्सुलेशन सामग्री आदि में उपयोग किया जाता है।
HE सीरीज़ के डिज़ाइनिंग प्रक्रिया में परिमित तत्व विश्लेषण पेश किया गया है, जो उच्च कठोरता और सटीक यांत्रिक संरचना सुनिश्चित करता है। मशीन बेस बंद फ्रेम मूवेबल ब्रिज प्रकार की संरचना का उपयोग कर रहा है, जो सरल है और उच्च लोडिंग क्षमता और सर्वोत्तम गति प्रदर्शन प्रदान करता है।
पीसीबी विज़न मेजरमेंट मशीन विशेषताएं:
>> मूवेबल गैन्ट्री संरचना और माप के समय वर्कपीस स्थिर रहता है;
>> चार अक्ष सीएनसी फुल-ऑटोमैटिक क्लोज-लूप कंट्रोल, फुल-ऑटोमैटिक माप;
>> 000 ग्रेड ग्रेनाइट बेस और बीम, स्थिर और विश्वसनीय;
>> 0.1 um के रिज़ॉल्यूशन के साथ ओपन ग्रेटिंग रूलर, उच्च परिशुद्धता और अच्छी स्थिरता;
>> मशीन मोशन सिस्टम की स्थिति सटीकता की स्थिरता सुनिश्चित करने के लिए सटीक रैखिक गाइड रेल, ग्राइंडिंग ग्रेड बॉल स्क्रू और पैनासोनिक एसी सर्वो मोटर;
>> स्पष्ट अवलोकन और स्थिर माप की आवश्यकताओं को पूरा करने के लिए उच्च रिज़ॉल्यूशन रंग कैमरा;
>> 6.5x निरंतर स्वचालित ज़ूम लेंस, सटीक स्वचालित ज़ूम, एक पिक्सेल सुधार पर्याप्त है;
>> प्रोग्रामेबल 5-रिंग 8-ज़ोन एलईडी सरफेस लाइट सोर्स और ट्रांसमिशन पैरेलल एलईडी कंटूर लाइट सोर्स सिस्टम 256 स्तर की चमक समायोजन को बुद्धिमानी से महसूस कर सकता है;
>> 3D माप का एहसास करने के लिए आयातित संपर्क जांच को कॉन्फ़िगर किया गया है;
>> स्वतंत्र संपत्ति अधिकारों के साथ Immeasuring4.2 स्वचालित छवि माप सॉफ़्टवेयर मानक के रूप में प्रदान किया गया है, जो शक्तिशाली और उपयोग में आसान है;
हमारी पीसीबी विज़न मेजरमेंट मशीन में समर्थन के लिए शक्तिशाली सॉफ़्टवेयर है।
▶External-Array RationalVue कंपोजिट मेजरिंग सॉफ़्टवेयर के साथ, अल्ट्रा सीरीज़ शक्तिशाली 2D/3d कंपोजिट मेजरिंग फ़ंक्शन प्रदान करने में सक्षम है;
▶सरल और समझने में आसान ऑपरेशन इंटरफ़ेस माप को अधिक सरल और कुशल बनाता है;
▶एक स्वचालित माप कार्यक्रम को बैच माप को कुशलतापूर्वक और जल्दी से पूरा करने के लिए सेट किया जा सकता है।
हमारी पीसीबी विज़न मेजरमेंट मशीन विवरण नीचे दिए गए चार्ट में दिखाए गए हैं:
| उत्पाद का नाम | फुल ऑटोमैटिक विज़ुअल मेजरमेंट सिस्टम | |||||
| मॉडल | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| X,Y यात्रा(मिमी) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Z-अक्ष यात्रा(मिमी) | 200(ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है) | |||||
| भार क्षमता | लगभग। 35 किग्रा | |||||
| आयाम (मिमी) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| वज़न(किग्रा) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| रिज़ॉल्यूशन | 0.5μm(विकल्प के लिए 0.1μm) | |||||
| कैमरा | 2M HD GIGA डिजिटल कैमरा | |||||
| ज़ूम लेंस | पेशेवर ऑटो ज़ूम लेंस ज़ूम लेंस आवर्धन: 1~10X | |||||
| वीडियो आवर्धन | 18~195X | |||||
| (चयनित कैमरे के विभिन्न मॉडलों के अनुसार, इसका आवर्धन बदल जाएगा; वास्तविक आवर्धन मापा डेटा के अधीन है) | ||||||
| FOV | 8.1~1.3mm | |||||
| (कैमरे और लेंस की विभिन्न मिलान योजनाओं के अनुसार, दृश्य का क्षेत्र तदनुसार बदल जाएगा, और दृश्य का वास्तविक क्षेत्र मापा डेटा के अधीन है) | ||||||
| सटीकता* | ≤ (3+L/200)μm | |||||
| प्रदीप्ति | प्रोग्रामेबल 5-रिंग 8 सेक्शन एलईडी सरफेस इल्यूमिनेशन | |||||
| (40 सेक्शन रिंग लाइट, को-एक्सियल लाइट, मूवेबल मल्टी-कलर रिंग लाइट विकल्प के लिए) | ||||||
कंपनी की जानकारी
हमारे क्लाइंट&एजेंट
| अक्सर पूछे जाने वाले प्रश्न |
|---|
| Q1: क्या आप एक फ़ैक्टरी या ट्रेडिंग कंपनी हैं? |
| A1: हम एक फ़ैक्टरी हैं और आपको 24 घंटे में सबसे तेज़ जवाब दे रहे हैं। |
| Q2: आपकी कंपनी मुख्य रूप से किसमें है? |
| A2: हम मुख्य रूप से विज़न मेजरिंग मशीन, कोऑर्डिनेट मेजरिंग मशीन, CMM&VMM फिक्स्चर आदि का उत्पादन करते हैं। |
| Q3: उपयुक्त विनिर्देश कैसे चुनें? |
| A3: जब तक आप हमें मापे जाने वाले उत्पाद की विविधता और आकार बताते हैं, हमारी पेशेवर टीम आपको उपयुक्त विनिर्देशों के माप उपकरण की सलाह देगी। |
| Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं? |
| A4: ज़रूर! हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहक की ज़रूरतों के अनुसार अनुकूलित मशीनें भी प्रदान कर सकते हैं। |
| Q5: आपकी वारंटी अवधि क्या है? |
| A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है। हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमने कुछ टूटने योग्य भागों पर बहुत सुधार किया है। आप हमारे उत्पाद की गुणवत्ता के बारे में आश्वस्त रह सकते हैं। |
