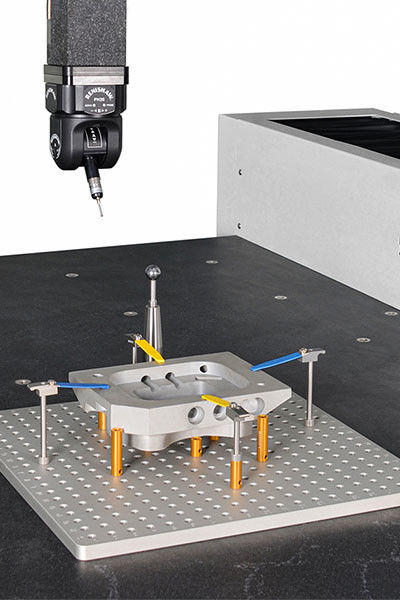

एल्यूमीनियम CMM फिक्स्चर किट (108pcs)
समन्वय मापन मशीनों के लिए मॉड्यूलर बेस बोर्ड और घटक जो लचीले, दोहराने योग्य और मानकीकृत फिक्स्चरिंग समाधान प्रदान करते हैं।
अनुप्रयोग
फ्लेक्सफिक्स फिक्स्चर किट इलेक्ट्रॉनिक्स, एयरोस्पेस, ऑटोमोटिव, प्लास्टिक और चिकित्सा देखभाल सहित विभिन्न उद्योगों में व्यापक रूप से उपयोग किए जाते हैं। सभी आकार और मॉडल के CMM और VMM उपकरणों के साथ संगत।
मॉड्यूलर फिक्स्चरिंग सिस्टम
निरीक्षण प्रक्रियाओं की पुनरुत्पादकता और सटीकता में सुधार के लिए UNIMETRO द्वारा डिज़ाइन और विकसित किया गया। किसी भी आकार, आकार या सामग्री के घटकों के लिए त्वरित, दोहराने योग्य फिक्स्चरिंग सेट-अप प्रदान करता है।
उच्च-सटीकता एल्यूमीनियम फिक्स्चर प्लेटों को विभिन्न मानक आकारों में M8 थ्रेडेड फिटिंग के साथ सुविधाएँ। जटिल निर्माण प्रक्रिया प्रणाली की सटीकता और विश्वसनीयता सुनिश्चित करती है। टूल-फ्री असेंबली थ्रूपुट बढ़ाती है और निरीक्षण में देरी से बचाती है।
किट चयन
प्रत्येक किट में एक बेस बोर्ड और घटकों का एक व्यापक सेट शामिल है। CMM मशीन आयामों और मापन आवश्यकताओं के आधार पर बेस प्लेट आकार का चयन करें।
फिक्स्चर घटक
घटकों को न्यूनतम आवश्यक बल के साथ भागों को मजबूती से पकड़ने के लिए डिज़ाइन किया गया है, जिससे क्षति या विकृति से बचा जा सके। लचीले फिक्स्चरिंग संयोजनों और स्पष्ट प्रोब पथों के लिए सहायक, क्लैंपिंग और प्रेसिंग तत्वों को शामिल करता है।
बेस प्लेटें
विभिन्न CMM मशीनों और घटक आवश्यकताओं को समायोजित करने के लिए कई आकार उपलब्ध हैं। उच्च सटीकता और समतलता के लिए CNC मशीनिंग, सटीक ग्राइंडिंग, एनोडाइज कोटिंग और लेजर मार्किंग का उपयोग करके निर्मित।
पूर्ण रूप से प्रलेखित और पुनरुत्पादक सेट-अप के लिए दृश्यमान भाग संख्याओं के साथ अल्फ़ान्यूमेरिक ग्रिड पैटर्न की सुविधाएँ।
उपलब्ध प्लेट आकार
- 400*300mm, M8 थ्रेड छेद
- 400*400mm, M8 थ्रेड छेद
- 500*500mm, M8 थ्रेड छेद
- 600*600mm, M8 थ्रेड छेद
- अन्य अनुकूलित आकार उपलब्ध हैं
किट घटक और विनिर्देश
| उत्पाद का नाम |
चिह्न |
मात्रा |
| 12*50mm स्टैंडऑफ़ | 80001 | 6 |
| 12*30mm स्टैंडऑफ़ | 80002 | 6 |
| 16*50mm स्टैंडऑफ़ | 80003 | 6 |
| 16*30mm स्टैंडऑफ़ | 80004 | 6 |
| 20*50mm स्टैंडऑफ़ | 80005 | 6 |
| 20*30mm स्टैंडऑफ़ | 80006 | 6 |
| 12*20mm स्टैंडऑफ़ | 80007 | 6 |
| 16*20mm स्टैंडऑफ़ | 80008 | 6 |
| 20*20mm स्टैंडऑफ़ | 80009 | 6 |
| पुशर डैम्पर | 800010 | 2 |
| स्क्रू पुशर डैम्पर | 800011 | 2 |
| समायोज्य पिवट जॉइंट | 800012 | 2 |
| समायोज्य जैक स्टैंड | 800013 | 2 |
| चुंबक | 800014 | 4 |
| पिन स्टैंडऑफ़ | 800015 | 2 |
| एडाप्टर | 800016 | 6 |
| बेस बोर्ड स्क्रू | 800017 | 2 |
| V पोस्ट | 800018 | 2 |
| स्क्रू | 800019 | 2 |
| समायोज्य स्लाइड | 800020 | 8 |
| तनाव क्लैंप | 800021 | 4 |
| होल्ड डाउन क्लैंप | 800022 | 2 |
| शॉर्ट टेंशन डैम्पर सपोर्ट | 800023 | 2 |
| लॉन्ग टेंशन क्लैंप सपोर्ट | 800024 | 2 |
| शंक्वाकार | 800025 | 3 |
| नायलॉन कोन | 800026 | 3 |
| पेचकस | 800027 | |
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
A1: हम एक कारखाना हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
Q2: आपकी कंपनी मुख्य रूप से क्या उत्पादन करती है?
A2: हम विजन मापन मशीनों, समन्वय मापन मशीनों और CMM और VMM फिक्स्चर में विशेषज्ञता रखते हैं।
Q3: उपयुक्त विनिर्देश कैसे चुनें?
A3: हमारी पेशेवर टीम आपके उत्पाद विविधता और मापन आवश्यकताओं के आधार पर उपयुक्त विनिर्देशों की सिफारिश करेगी।
Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
A4: हाँ, हम मानक मशीनें और ग्राहक की जरूरतों के अनुरूप अनुकूलित समाधान दोनों प्रदान करते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पादों के साथ 1 साल की वारंटी आती है। हमने उत्पाद स्थिरता और गुणवत्ता बढ़ाने के लिए टूटने योग्य भागों में सुधार किया है।
