| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | बुनियादी |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 5 ~ 15 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 40 |
| आयाम: | 600*740*980mm | माप सीमा: | 300 * 200 * 200 मिमी |
|---|---|---|---|
| माप सटीकता: | 2.5+एल/100um | repeatability: | 2.5 उम |
| वज़न: | 190 किग्रा | रैखिक स्केल संकल्प: | 0.5um (विकल्प के लिए 0.1um) |
| प्रमुखता देना: | पीसीबी उत्पादन मैनुअल ऑप्टिकल मापन मशीन,2.5um विजन ऑप्टिकल मापन मशीन,190 किग्रा मैनुअल ऑप्टिकल मापन मशीन |
||
वर्णन
दृष्टि माप मशीन सटीक भौतिक आयाम मापने, माइक्रोन स्तर तक सटीकता के लिए उपयोग किया जाने वाला एक उपकरण है, जो काम के टुकड़े की छवि को कैप्चर करने, छवि पिक्सेल का विश्लेषण करने और मापने वाले सॉफ़्टवेयर के साथ 2 डी आयाम की गणना करने के लिए कैमरे का उपयोग करने वाला एक ऑप्टिकल माप उपकरण है। .

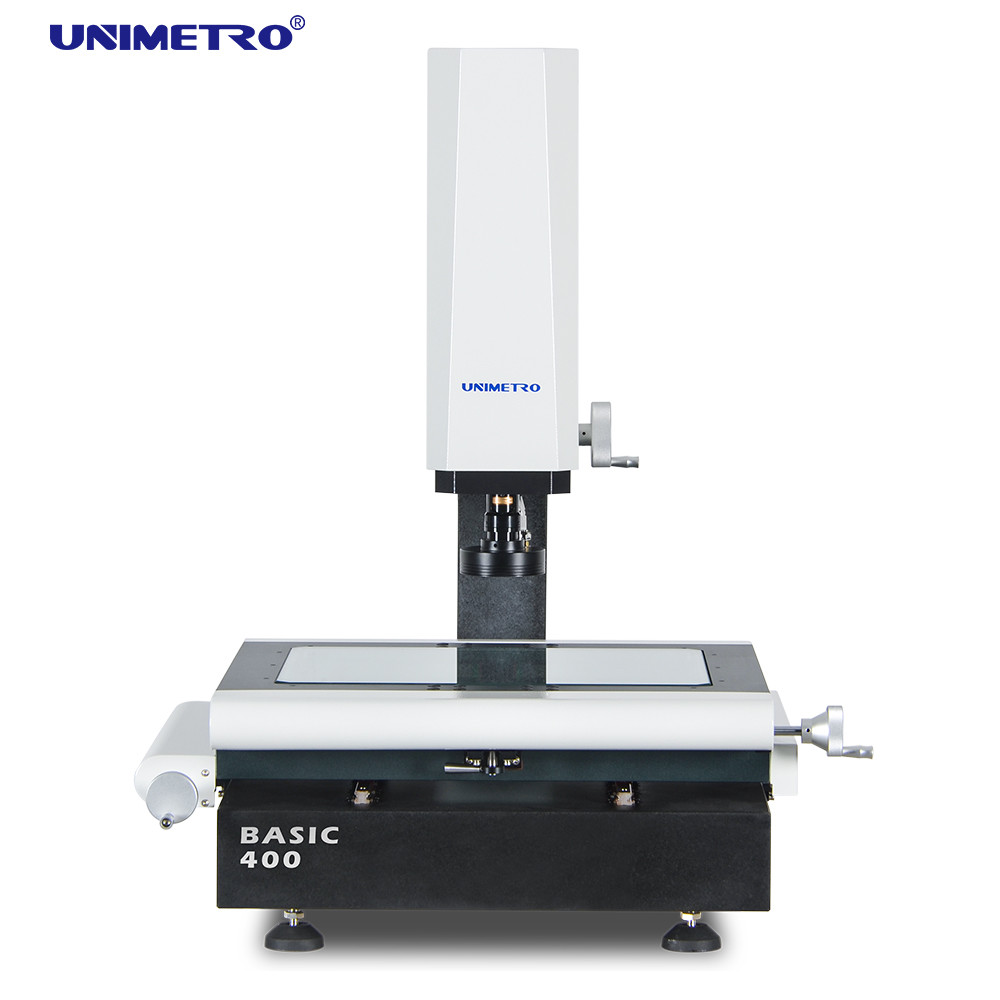

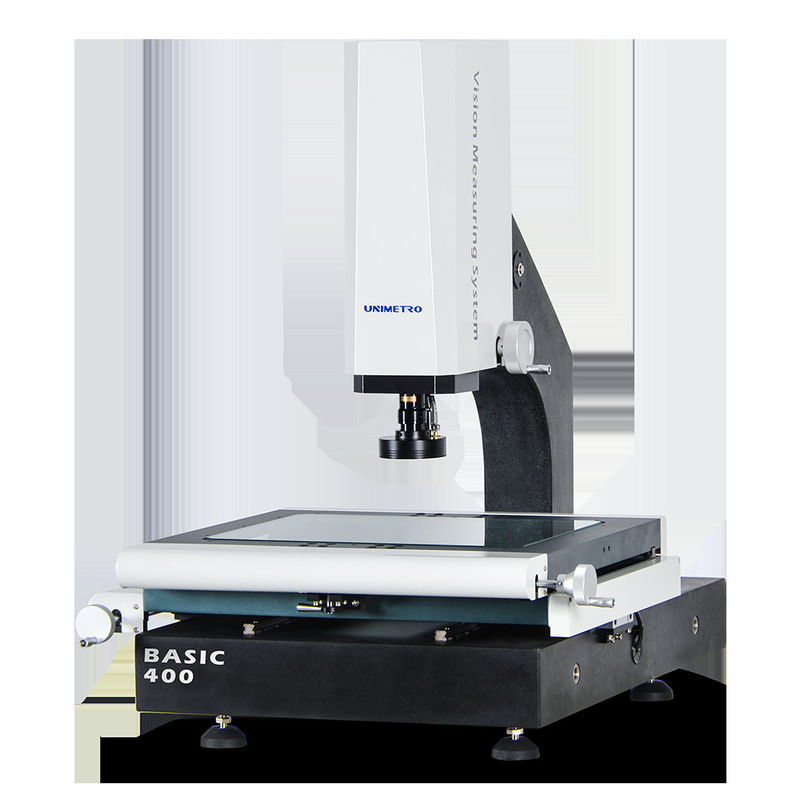

◉ बेसिक सीरीज़ विज़न माप मशीन को UNIMETRO द्वारा डिज़ाइन और विकसित किया गया है, जो एक लोकप्रिय मॉडल है जो अधिकांश सटीक 2D आयाम मापने वाले एप्लिकेशन और विभिन्न उद्योगों जैसे मोल्ड, इलेक्ट्रॉनिक्स, सेमी कंडक्टर, प्लास्टिक इंजेक्शन, 3C उत्पाद, मेडिकल के अंतिम उपयोगकर्ताओं के लिए उपयुक्त है। देखभाल, विमानन...आदि। यह आपके उत्पादों की गुणवत्ता नियंत्रण प्रक्रिया में उपयोग किया जाने वाला एक महत्वपूर्ण उपकरण है, जो आपके उत्पादों की आयाम सटीकता सुनिश्चित करता है, आपके उत्पादों को अधिक प्रतिस्पर्धी बनाता है।
◉ बेसिक श्रृंखला वीएमएम सटीक भागों का निर्माण करने वाली अधिकांश फैक्ट्रियों के लिए सबसे आम मॉडल है।यह छोटी मात्रा के नमूनों को मापने के अनुप्रयोग के लिए उपयुक्त है।उपयोगकर्ता के अनुकूल सॉफ्टवेयर के साथ 3 अक्ष मैनुअल नियंत्रण, ऑपरेटर को बहुत कम समय में मशीन का उपयोग करने की अनुमति देता है।

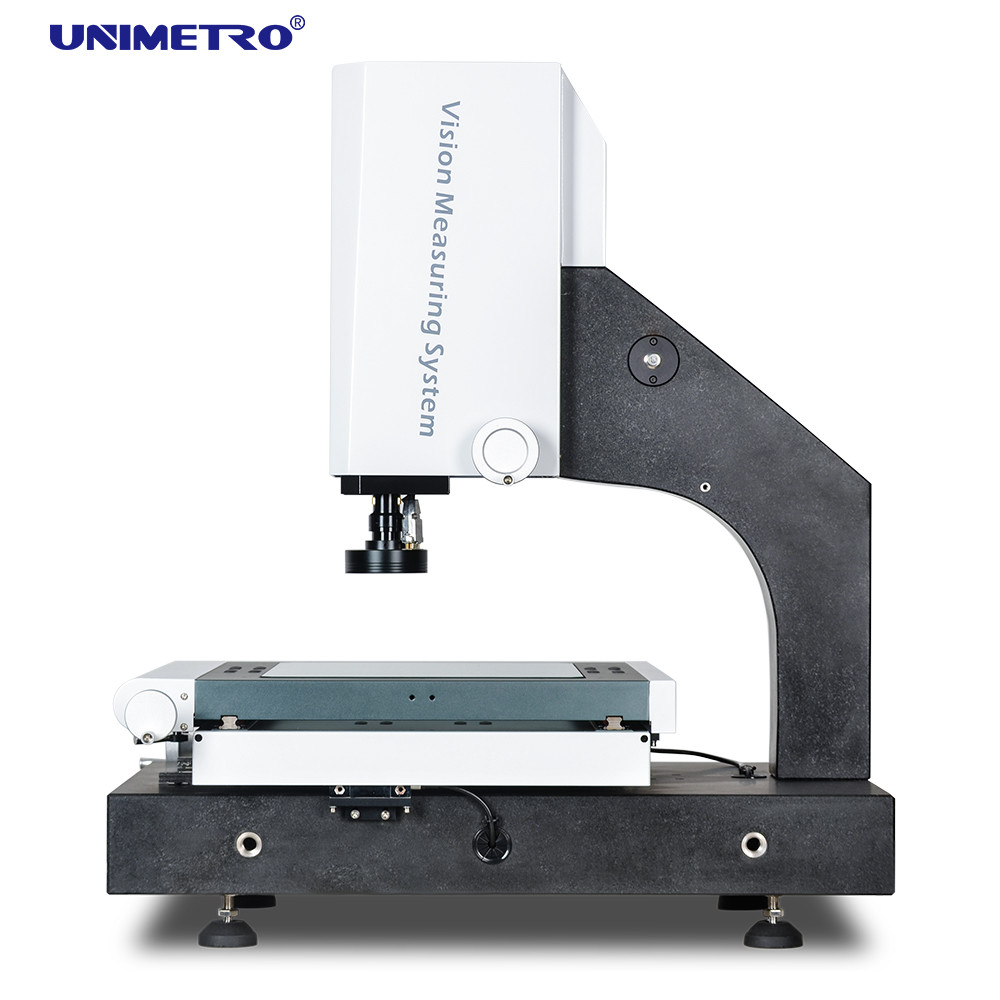

◉ 3-अक्ष 0.0005 मिमी उच्च-रिज़ॉल्यूशन रैखिक सेंसर के साथ, मशीन बेस और कॉलम के रूप में उच्च सटीकता और स्थिरता वाले ग्रेनाइट का उपयोग करना
----प्रत्येक मशीन का उच्च प्रदर्शन और सटीकता सुनिश्चित करें।
एल्यूमीनियम कार्य चरण और हार्ड एनोडाइजिंग सतह प्रसंस्करण के साथ HIWIN रैखिक गाइड मार्ग और उच्च परिशुद्धता रैखिक गाइड रेल का उपयोग करना।
---- मशीन के उच्च गतिशील प्रदर्शन और लंबे जीवन चक्र के उपयोग को सुनिश्चित करता है।
◉ एक एकीकृत कोर नियंत्रण बॉक्स का उपयोग करना जो रैखिक स्केल, प्रकाश नियंत्रण और स्पर्श जांच सिग्नल ट्रांसफरिंग के लिए UNIMETRO द्वारा विकसित किया गया है।
---- आसान वायरिंग और रखरखाव सुनिश्चित करें।मशीन की स्थिरता को अत्यधिक बढ़ाएँ।
◉ समानांतर प्रकाश पथ के साथ प्रोग्रामयोग्य समोच्च एलईडी लाइट, छवि के विरूपण से बचाती है।
---- माप की सटीकता सुनिश्चित करता है।
◉ 8 सेक्शन सॉफ्टवेयर नियंत्रण एलईडी रिंग लाइट के साथ, कई रोशनी वाले कोण और चमक प्रदान करते हैं।
---- विभिन्न आकार और सामग्री वाले भागों के लिए फिट।
◉ प्रकाश मापदंडों को भाग मापने के कार्यक्रम में रिकॉर्ड किया जा सकता है, उपयोगकर्ताओं को मापने की प्रक्रिया के दौरान समायोजित करने की आवश्यकता नहीं है।
----अनुकूल और सुविधाजनक उपयोग।
आवेदन क्षेत्र
◆ ढालना उद्योग
◆ऑटोमोबाइल विनिर्माण
◆चिकित्सा उद्योग
◆यांत्रिक विनिर्माण
◆3सी डिजिटल उद्योग
◆पीसीबी उत्पादन
वगैरह।
हार्डवेयर की समाकृति
◆ HIWIN रैखिक गाइड रास्ता
◆ एल्यूमिनियम कार्य चरण और हार्ड एनोडाइजिंग
◆ एकीकृत कोर नियंत्रण बॉक्स
◆ 3 अक्ष 0.5um रिज़ॉल्यूशन रैखिक स्केल
◆ मल्टी फंक्शन एलईडी समानांतर प्रकाश समूह
◆ औद्योगिक ग्रेड उच्च रिज़ॉल्यूशन सीसीडी कैमरा
◆ 0.7-4.5X मैनुअल डेंटेड ज़ूम लेंस उच्च पुनरावृत्ति के साथ
◆ कई बाहरी सहायक उपकरणों का समर्थन
पैरामीटर
| नमूना | बेसिक 200 | बेसिक 300 | बेसिक 400 | बेसिक 500 | |
| आयाम(मिमी)(एल*डब्ल्यू*एच) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| मापने की सीमा (मिमी)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| मापने की सटीकता (μm) | 2.5+एल/100 | 2.5+एल/100 | 2.5+एल/100 | 3+एल/100 | |
| पुनरावृत्ति (μm) | 2.5 | 2.5 | 2.5 | 3 | |
| वजन (किग्रा) | 140 किग्रा | 190 किग्रा | 240 किग्रा | 290 किग्रा | |
| छवि और माप | सीसीडी | 1.2एम पिक्सल एचडी डिजिटल कैमरा | |||
| लेंस | आवर्धन सिग्नल फीडबैक सेंसर के साथ 0.7-4.5X मैनुअल डेंटेड ज़ूम लेंस | ||||
| बढ़ाई | 18-195X (केवल संदर्भ के लिए। विभिन्न कैमरे और लेंस के साथ आवर्धन भिन्न होगा।) | ||||
| देखने के क्षेत्र | 8.1~1.3मिमी | ||||
| कार्य दूरी | 80 मिमी | ||||
| रैखिक पैमाने का संकल्प | 0.5μm (विकल्प के लिए 0.1μm) | ||||
| ड्राइविंग सिस्टम | एक्स, वाई, जेड अक्ष मैनुअल नियंत्रण | ||||
| रोशनी | विकल्प के लिए प्रोग्रामेबल 4 सेक्शन एलईडी रिंग सरफेस लाइट, समानांतर एलईडी कंटूर लाइट, 8 सेक्शन एलईडी रिंग लाइट, सह-अक्षीय | ||||
सॉफ़्टवेयर अवलोकन
◉ इनपुट सीएडी फ़ाइल और माप
◉ लचीला उपयोगकर्ता कार्यक्रम
कारखाना की जानकारी
हमारे ग्राहक और एजेंट
| सामान्य प्रश्न |
|---|
| Q1: क्या आप एक फैक्ट्री या ट्रेडिंग कंपनी हैं? |
| A1: हम एक फैक्ट्री हैं और आपको 24 घंटे में सबसे तेज़ उत्तर देते हैं। |
| Q2: आपकी कंपनी मुख्य रूप से किस क्षेत्र में है? |
| A2: हम मुख्य रूप से दृष्टि मापने की मशीन, समन्वय मापने की मशीन, सीएमएम और वीएमएम फिक्स्चर आदि का उत्पादन करते हैं। |
| Q3: उचित विशिष्टता का चयन कैसे करें? |
| A3: जब तक आप हमें मापे जाने वाले उत्पाद की विविधता और आकार बताते हैं, हमारी पेशेवर टीम आपको उपयुक्त विशिष्टताओं के माप उपकरण की सलाह देगी। |
| Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं? |
| ए4: निश्चिंत रहें!हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित मशीनें भी प्रदान कर सकते हैं। |
| Q5: आपकी वारंटी अवधि क्या है? |
| A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है।हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमारे पास है कुछ टूटने योग्य भागों में बहुत सुधार हुआ।आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं। |
