पीसीबी सर्किट बोर्ड में प्रयुक्त स्वचालित गैन्ट्री विजन मापन प्रणाली 0.25um

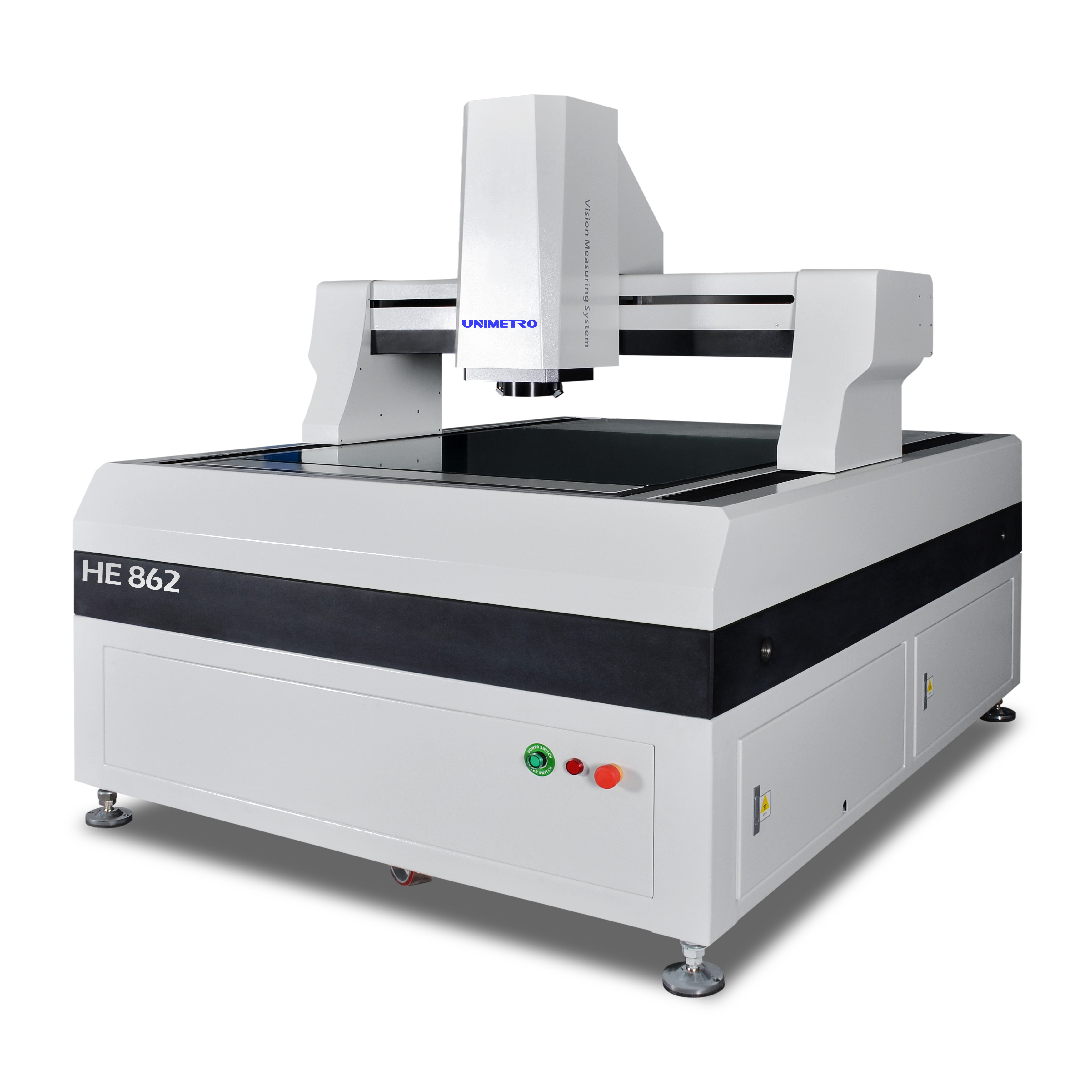

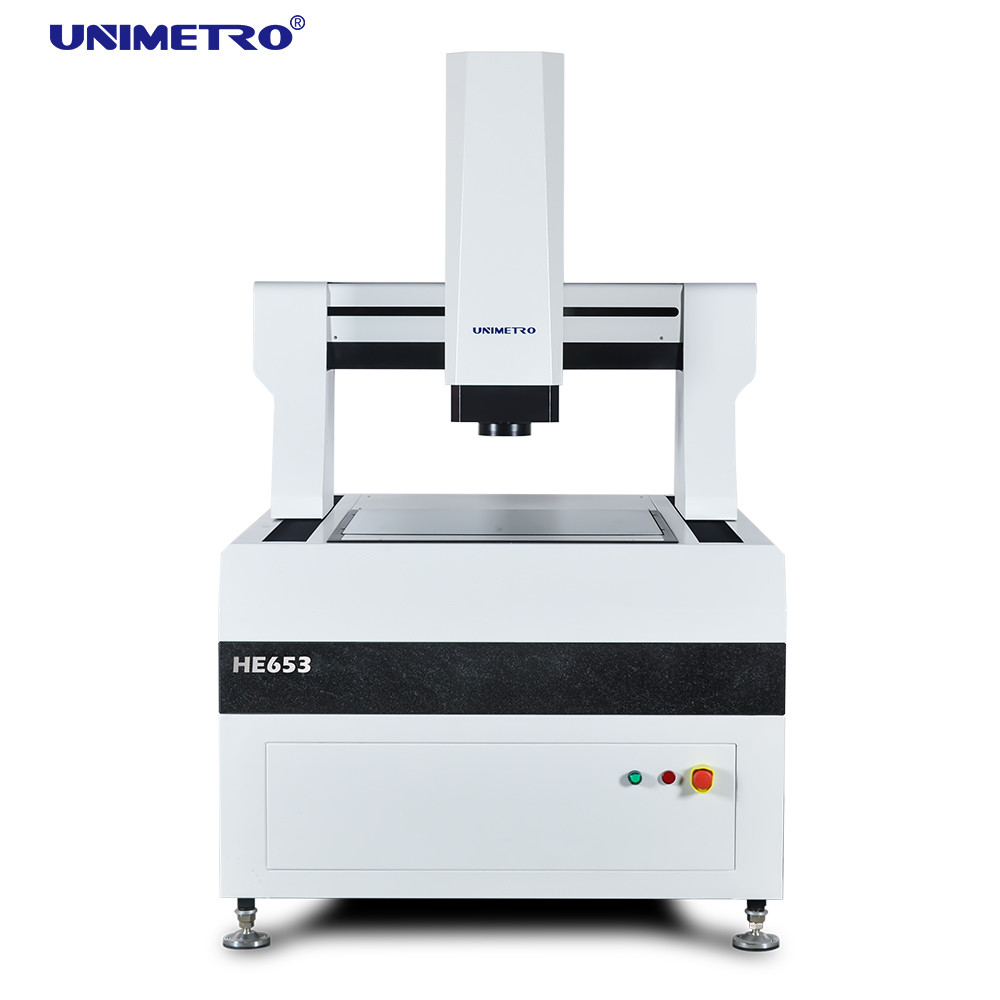

एचई सीरीज गैन्ट्री प्रकार सीएनसी स्वचालित दृष्टि मापन मशीन

उत्पाद विवरण

एचई श्रृंखला उच्च सटीकता गैन्ट्री प्रकार दृष्टि माप मशीन उच्च सटीकता और उच्च दक्षता को जोड़ती है, विभिन्न प्रकार के भागों के ज्यामितीय तत्वों के लिए उच्च गति माप प्रदान करती है।एचई श्रृंखला का व्यापक रूप से विभिन्न उद्योगों और उत्पादों जैसे पीसीबी, कॉपर क्लैड लैमिनेट, बड़े ग्लास, एलसीडी मॉड्यूल और इन्सुलेशन सामग्री आदि में उपयोग किया जाता है।

एचई श्रृंखला की डिजाइनिंग प्रक्रिया में परिमित तत्वों का विश्लेषण पेश किया गया है, जो उच्च कठोरता और सटीक यांत्रिक संरचना सुनिश्चित करता है।मशीन बेस बंद फ्रेम मूवेबल ब्रिज प्रकार की संरचना का उपयोग कर रहा है, जो सरल है और उच्च लोडिंग क्षमता और सर्वोत्तम गति प्रदर्शन प्रदान करता है।

000 ग्रेड ग्रेनाइट मशीन बेस, उच्च कठोरता, संक्षारण प्रतिरोध और उच्च स्थिरता प्रदान करता है।

कार्य चरण कई उत्पादों के फिक्स्चर समाधान को पूर्व निर्धारित करने में सक्षम है, विकल्प के लिए कई लेंस संयोजन भी हैं, विभिन्न ग्राहकों से अलग-अलग माप की आवश्यकता को पूरा करते हैं।

फुल क्लोज लूप मोशन कंट्रोल सिस्टम सर्वोत्तम मूवमेंट और पोजिशनिंग प्रदर्शन सुनिश्चित करता है।

परिमित तत्व विश्लेषण और 000 ग्रेड ग्रेनाइट के साथ, हमें सबसे उचित और अनुकूलित मशीन फ्रेम डिज़ाइन मिलता है, जो उच्च कठोरता और विश्वसनीयता सुनिश्चित करता है।

एचई श्रृंखला उच्च दक्षता वाले बड़े आकार की दृष्टि माप मशीन यूडब्ल्यूसी गति नियंत्रक और उच्च टोक़ मोटर्स का उपयोग कर रही है, उच्च प्रदर्शन गति नियंत्रण प्रदान करती है, उच्च त्वरण और तेज़ स्थिति मापने की प्रक्रिया में उच्च दक्षता प्रदान करती है।

यूडब्ल्यूसी बड़े आकार की दृष्टि माप मशीन समाधान पैकेज, विकल्प के लिए पैनासोनिक मोटर्स

मशीन फ्रेम चलती गैन्ट्री संरचना के साथ है जो उच्च लोडिंग और बेहतर आंदोलन प्रदर्शन के साथ एक सरल, स्मार्ट संरचना सुनिश्चित करता है।

विस्तृत छवियाँ

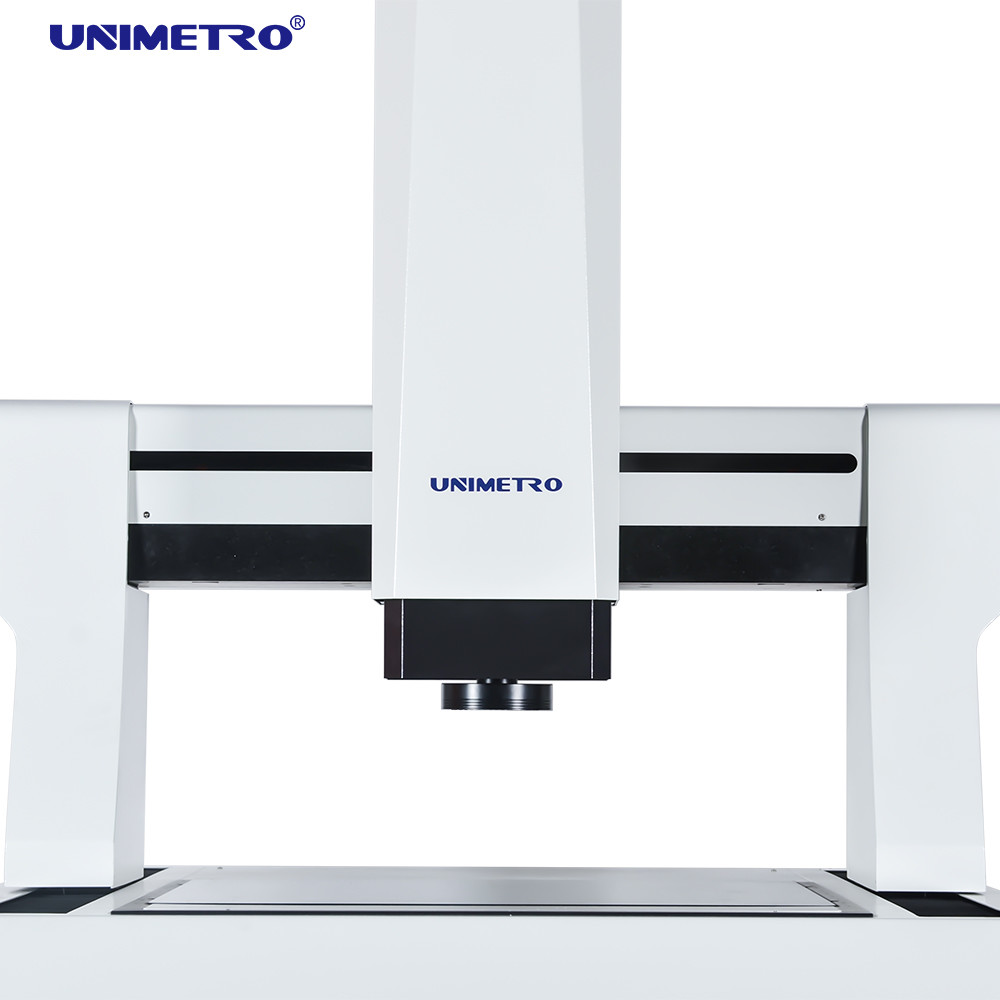

एक्स/वाई अक्ष सटीक लाइनर गाइड मार्ग का उपयोग करता है, जेड अक्ष मूल जर्मन घर्षण संचालित समूह के साथ उच्च प्रदर्शन क्रॉस रेल का उपयोग करता है।

उच्च सटीकता, स्थिरता और लंबे जीवन चक्र के साथ रेनिशॉ रैखिक पैमाने शामिल हैं।

उपयोगकर्ताओं की आवश्यकताओं के अनुसार कार्यशील चरण कई प्रकार के उत्पादों के फिक्स्चर के साथ प्रीसेट करने में सक्षम है, कई लेंस और कैमरे के संयोजन विकल्प भी उपलब्ध हैं, जो उपयोगकर्ताओं को अधिक लचीलापन देता है।

शक्तिशाली रेशनल-व्यू सॉफ़्टवेयर के साथ उपयोगकर्ता जटिल माप कार्यक्रम आसानी से प्राप्त कर सकते हैं।बड़े पैमाने पर उत्पादन में एचई श्रृंखला दृष्टि माप मशीन एक शक्तिशाली माप उपकरण हो सकती है।

पैरामीटर

वैकल्पिक समाधान

कारखाना की जानकारी

हमारे ग्राहक और एजेंट

सामान्य प्रश्न
Q1: क्या आप एक फैक्ट्री या ट्रेडिंग कंपनी हैं?
A1: हम एक फैक्ट्री हैं और आपको 24 घंटे में सबसे तेज़ उत्तर देते हैं।
Q2: आपकी कंपनी मुख्य रूप से किस क्षेत्र में है?
A2: हम मुख्य रूप से दृष्टि मापने की मशीन, समन्वय मापने की मशीन, सीएमएम और वीएमएम फिक्स्चर आदि का उत्पादन करते हैं।
Q3: उचित विशिष्टता का चयन कैसे करें?
A3: जब तक आप हमें मापे जाने वाले उत्पाद की विविधता और आकार बताते हैं, हमारी पेशेवर टीम आपको उपयुक्त विशिष्टताओं के माप उपकरण की सलाह देगी।
Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
ए4: निश्चिंत रहें!हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित मशीनें भी प्रदान कर सकते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है।हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमारे पास है कुछ टूटने योग्य भागों में बहुत सुधार हुआ।आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं।
