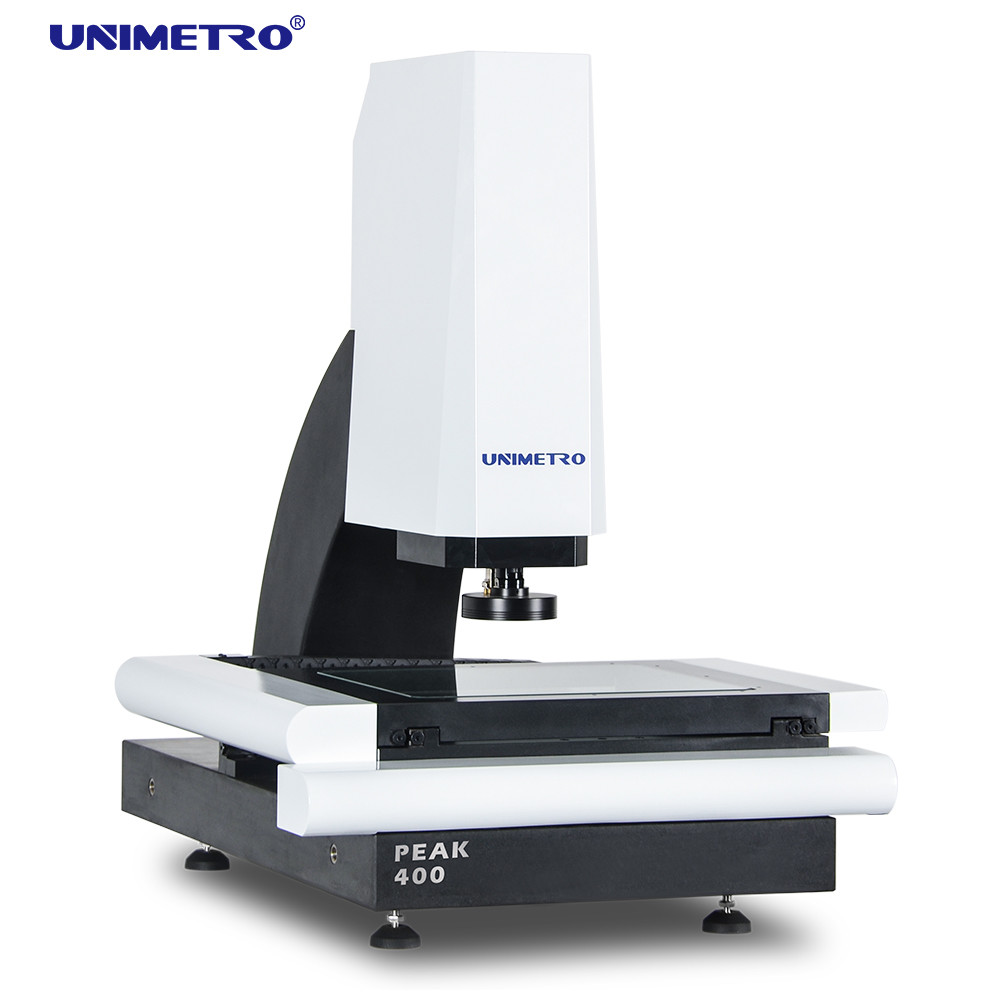

3 डी मापने की गुणवत्ता नियंत्रण के लिए पूरी तरह से स्वचालित सीएनसी विजन माप मशीन

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UNIMETRO
प्रमाणन: CE,ISO
मॉडल संख्या: अल्ट्रा
न्यूनतम आदेश मात्रा: 1
मूल्य: Discussible
पैकेजिंग विवरण: लकड़ी के मामले
प्रसव के समय: 10 ~ 20 कार्य दिवसों
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 20
विस्तार जानकारी
प्रोडक्ट का नाम: विजन मेजरमेंट मशीन नापना: 300 * 20 * 200 मिमी
शुद्धता: 2.5+एल/200um repeatability: 2.5 उम
नियंत्रण विधा: पूर्ण सीएनसी क्लोज-लूप गति नियंत्रण सीसीडी: औद्योगिक रंग 1/3 "सीसीडी कैमरा
लेंस: मैनुअल डेंटेड जूम लेंस 0.7 - 4.5X (विकल्प के लिए नेविटार जूम लेंस) रैखिक स्केल संकल्प: 0.5 उम
बिजली की आपूर्ति: 220V±10% AC 50Hz, प्रतिरोध≦4 ओम ग्राउंड की आवश्यकता होनी चाहिए ऑपरेशन मोड: एकीकृत बुद्धिमान नियंत्रण (जॉयस्टिक, माउस, कीबोर्ड)
प्रमुखता देना:

दृष्टि मापने की मशीन

,

दृष्टि माप प्रणाली

,

पूरी तरह से स्वचालित दृष्टि मापन मशीन


उत्पाद विवरण

3डी मापने के गुणवत्ता नियंत्रण के लिए पूरी तरह से स्वचालित सीएनसी दृष्टि मापन मशीन





सीएनसी विजन मेजरमेंट मशीन एक उपकरण है जिसका उपयोग सटीक भौतिक आयाम मापने, माइक्रोन स्तर तक सटीकता के लिए किया जाता है।विजन मेजरमेंट मशीन काम के टुकड़े की छवि को पकड़ने के लिए कैमरे का उपयोग करके एक ऑप्टिकल मापने वाला उपकरण है, छवि पिक्सेल का विश्लेषण करती है और मापने वाले सॉफ्टवेयर के साथ 2 डी आयाम की गणना करती है।
सीएनसी विजन मेजरमेंट मशीन बड़े पैमाने पर उत्पादन गुणवत्ता नियंत्रण प्रक्रिया के लिए डिज़ाइन किया गया एक शक्तिशाली आयाम मापने वाला उपकरण है।यह शक्तिशाली सॉफ़्टवेयर के साथ कॉन्फ़िगर किया गया है जो मापने की प्रक्रिया को प्रोग्राम करने योग्य बनाता है, उपयोगकर्ता पूर्ण स्वचालित प्रक्रिया द्वारा मापने वाली बड़ी मात्रा में उत्पाद प्राप्त कर सकते हैं।पीक सीरीज सीएनसी विजन मेजरमेंट मशीन UNIMETRO द्वारा विकसित पूर्ण स्वचालित सीएनसी विजन का एक किफायती मॉडल है।
सरल और एकीकृत डिजाइन हमें कम लागत के साथ मशीन बनाने की अनुमति देता है, इस बीच उच्च माप सटीकता और सर्वश्रेष्ठ प्रदर्शन को बनाए रखता है।उपयोगकर्ता बहुत कम कीमत के साथ एक पूर्ण सीएनसी दृष्टि मापन मशीन से उच्च दक्षता और श्रम लागत बचत का लाभ उठाने में सक्षम हैं।


हार्डवेयर की समाकृति

◉ 3 अक्ष 0.5um रिज़ॉल्यूशन रैखिक स्केल
◉ उच्च प्रदर्शन ऑटो फोकस समारोह
◉ एल्युमिनियम वर्क स्टेज और हार्ड एनोडाइजिंग

Renishaw स्पर्श जांच के साथ संगत (वैकल्पिक)
◉ 3 रिंग्स 8 सेक्शन एलईडी रिंग लाइट सॉफ्टवेयर कंट्रोल और प्रोग्रामेबल
◉ समानांतर प्रकाश पथ एलईडी समोच्च प्रकाश सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य
◉ कन्फोकल फाइबर विस्थापन सेंसर (वैकल्पिक)
◉ HIWIN रैखिक गाइड तरीका
◉ Z अक्ष मोटर चालित नियंत्रण
◉ एकीकृत कोर नियंत्रण बॉक्स
◉ औद्योगिक ग्रेड सीसीडी कैमरा
Z अक्ष आंदोलन नियंत्रण के लिए मैनुअल पल्सजेनरेटर
◉ सहायक स्थिति और ध्यान केंद्रित करने के लिए लेजर संकेतक के साथ (वैकल्पिक)
मैग्नीफिकेशन सिग्नल फीडबैक सेंसर के साथ 0.7-4.5X मैनुअल डेंटेड जूम लेंस
3 डी मापने की गुणवत्ता नियंत्रण के लिए पूरी तरह से स्वचालित सीएनसी विजन माप मशीन 0



आवेदन

1) पीक श्रृंखला छवि मापने के उपकरण Omron फाइबर मापने वाले सेंसर की पूरी श्रृंखला के साथ संगत है, जो प्रदान करता है;सटीक माप आवश्यकता की अधिक संभावना।



2) झुकी हुई या घुमावदार सतहों का स्थिर माप
3) विभिन्न सामग्रियों के प्रकारों का स्थिर माप
4) चिकनी या खुरदरी सतहों का स्थिर माप

5) पीक श्रृंखला छवि मापने के उपकरण वैकल्पिक कॉन्फ़िगरेशन के रूप में रेनिशा टच जांच के साथ संगत है।उपयोगकर्ता एक मशीन में आसानी से 2डी और 3डी मापने का कार्य प्राप्त कर सकते हैं।
6) सॉफ्टवेयर ऑप्टिकल लेंस और स्पर्श जांच के बीच ऑफ़सेट की गणना कर सकता है, यह सुनिश्चित करता है कि सभी मापने के परिणाम एक निर्देशांक प्रणाली के भीतर हैं।मापने के परिणामों को रिवर्स इंजीनियरिंग के लिए 3डी ड्राइंग के रूप में रखा जा सकता है।



सॉफ्टवेयर कार्य

UNIMETRO INSPECT3D सॉफ्टवेयर उपयोगकर्ता के अनुकूल यूआई के साथ है, सीखने में आसान, शक्तिशाली कार्य, उपयोगकर्ताओं को तेज और सटीक माप प्राप्त करने की अनुमति देता है।
सॉफ्टवेयर पूर्ण अंग्रेजी भाषा यूआई की पेशकश कर रहा है, नई भाषा के विकास की भी अनुमति देता है।

◉ इनपुट सीएडी फ़ाइल और माप
◉ पार्ट्स सरणी और मैक्रो मापने
◉ ऑटो फोकस और ऊंचाई मापने
◉ नेविगेटिंग फ़ंक्शन तेजी से पता लगाने में मदद करता है
◉ शक्तिशाली ज्यामितीय मापने समारोह
◉ एकाधिक डेटा रिपोर्ट और ग्राफिकल डेटा आउटपुट फ़ंक्शन
◉ लचीला उपयोगकर्ता कार्यक्रम
◉ संदर्भ तत्व बनाना
◉ शक्तिशाली बढ़त का पता लगाने समारोह
◉ कई बाहरी सामान का समर्थन करना
◉ तत्वों की ज्यामितीय सहिष्णुता की ऑटो गणना
◉ जटिल उत्पादन को तेजी से और आसानी से मापना




पैरामीटर

नमूना

पीक 300

पीक 400

आयाम (मिमी) (एल * डब्ल्यू * एच)

850*650*1060

1000*800*1080

मापने की सीमा (मिमी) (एक्स * वाई * जेड)

300*200*200

400*300*200

सटीकता (सुक्ष्ममापी)

3+एल/200

3+एल/200

पुनरावर्तनीयता (सुक्ष्ममापी)

3

3

वजन (किग्रा)

120

150

कैमरा

औद्योगिक ग्रेड एनालॉग सीसीडी कैमरा और SV2000E वीडियो कार्ड

लेंस

मैनुअल डेंटेड जूम लेंस 0.7-4.5X / 0.7-4.5X मैनुअल जूम लेंस सिग्नल फीडबैक के साथ (वैकल्पिक) / ऑटो जूम लेंस (वैकल्पिक)

बढ़ाई

18-188X (कैमरा और लेंस के अलग-अलग संयोजन से अलग-अलग आवर्धन सीमा होती है

एफओवी

8.1-1.3 मिमी (कैमरा और लेंस का अलग संयोजन अलग एफओवी रेंज की ओर जाता है)

काम करने की दूरी

108 मिमी

रैखिक तराजू संकल्प

0.0005 मिमी

रोशनी

प्रोग्रामेबल 3 रिंग्स, 8 सेक्शन सरफेस रिंग लाइट, प्रोग्रामेबल पैरेलल कंटूर लाइट
