| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | अल्ट्रा |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 15 ~ 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 50 प्रति माह |
| प्रोडक्ट का नाम: | दृष्टि मापने की मशीन | आयाम: | 1950 * 1280 * 1700 मिमी |
|---|---|---|---|
| मापने की सीमा: | 600 * 500 * 200 मिमी | सटीकता मापना: | 2.5+एल/200UM |
| repeatability: | 2.5 | रैखिक स्केल संकल्प: | 0.1um |
| ड्राइविंग सिस्टम: | CNC नियंत्रण, क्लोज़-लूप एसी सर्वो ड्राइविंग सिस्टम, जॉयस्टिक, माउस या कीबोर्ड नियंत्रण | रोशनी: | प्रोग्रामेबल 8 सेक्शन एलईडी रिंग लाइट समानांतर एलईडी कंटूर लाइट |
| प्रमुखता देना: | ड्रो रीडआउट सिस्टम,डिजिटल रीडआउट ड्रो,विजन मेजरिंग मशीन ऑटो फोकस |
||

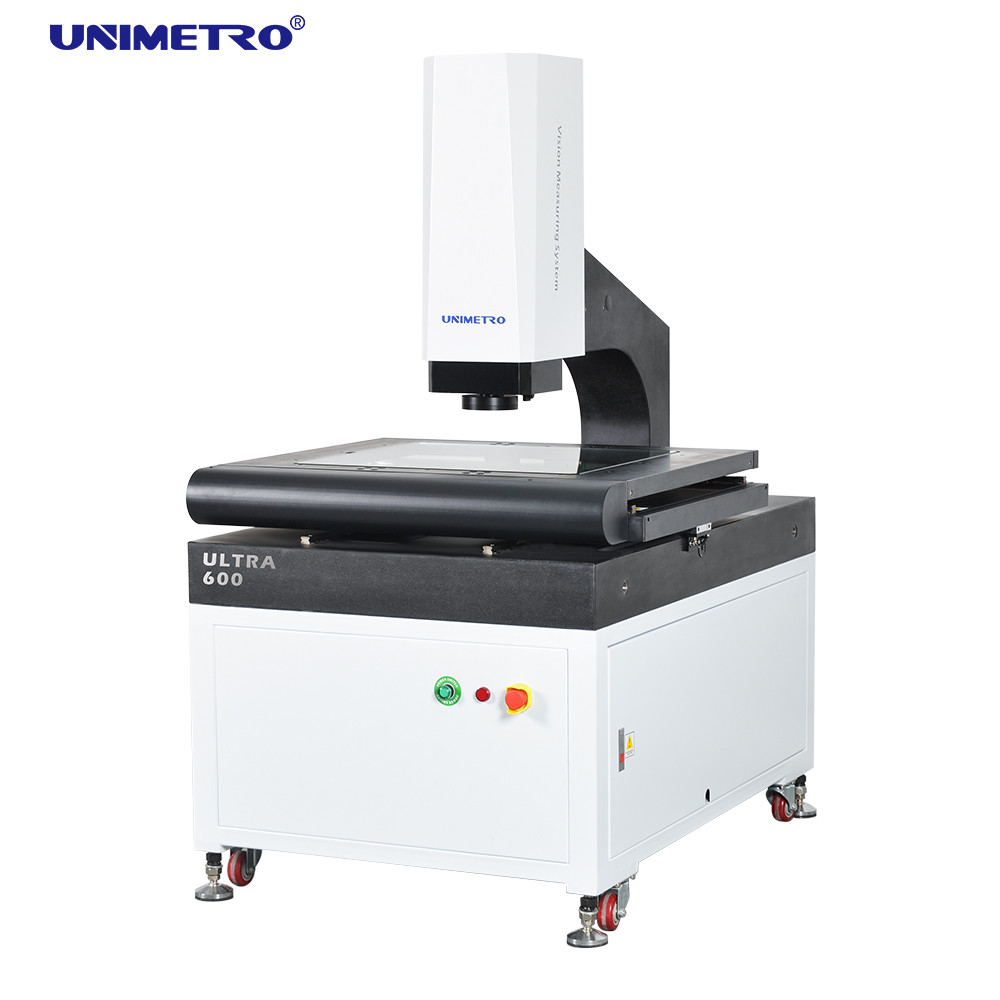

अल्ट्रा श्रृंखला ऑप्टिकल माप उपकरण एक कैंटिलीवर उच्च सटीकता वाली पूरी तरह से स्वचालित दृष्टि मापने वाली मशीन है जिसे 3 अक्ष स्वचालित मोटर चालित नियंत्रण के साथ जीडी एंड टी माप के लिए विकसित किया गया है। यह रैखिक और ज्यामितीय आयामों को जल्दी और सटीक रूप से मापने के लिए स्वचालित फोकसिंग, स्वचालित प्रकाश नियंत्रण और हार्डवेयर और सॉफ्टवेयर कॉन्फ़िगरेशन के स्वचालित आंदोलन से सुसज्जित है।
विशेषताएँ
◆ गुणवत्ता विवरण नियंत्रण
Ø ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
Ø एल्यूमीनियम कार्य चरण, गति नियंत्रण को तेज़ प्रतिक्रियाशील और लचीला बनाता है;
Ø कठोर ऑक्सीकरण सतह प्रसंस्करण विरोधी खरोंच के साथ कार्य चरण;
Ø गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए सटीक रैखिक गाइड, ग्राइंडिंग बॉल स्क्रू और एसी सर्वो मोटर आदि के साथ मानक;
Ø एकीकृत नियंत्रण प्रणाली, गति नियंत्रण के साथ एम्बेडेड, और रोशनी और रैखिक पैमाने पर पढ़ने के रूप में सभी सिग्नल नियंत्रण, यह सुनिश्चित करता है कि मशीन का प्रदर्शन बेहद स्थिर है।
◆ उच्च प्रदर्शन विन्यास
Ø XYZ तीन अक्ष सीएनसी स्वचालित नियंत्रण और सटीक स्थिति;
Ø सिस्टम की स्थिति सटीकता और माप सटीकता सुनिश्चित करने के लिए 0.1 um उच्च परिशुद्धता ग्लास रैखिक स्केल;
Ø स्पष्ट अवलोकन और सटीक माप की जरूरतों को पूरा करने के लिए गीगा उच्च रिज़ॉल्यूशन वाला रंगीन कैमरा;
Ø 6.5x उच्च-रिज़ॉल्यूशन क्लिक ज़ूम लेंस, सटीक दोहरीकरण और केवल एक बार पिक्सेल सुधार की आवश्यकता;
Ø प्रोग्रामयोग्य सतह 5-रिंग 8-डिवीजन एलईडी शीत रोशनी और समोच्च एलईडी समानांतर रोशनी और अंतर्निहित बुद्धिमान प्रकाश समायोजन के साथ, यह 8-डिवीजन में चमक को स्वचालित रूप से नियंत्रित कर सकता है और बुद्धिमानी से 256 स्तर की चमक समायोजन का एहसास कर सकता है।
◆लचीली विस्तारशीलता
Øकई प्रकार के गैर-संपर्क सेंसर और तेज़ फिक्स्चरिंग सिस्टम विकल्प के लिए हैं, जो विभिन्न ग्राहकों से अलग-अलग माप की आवश्यकता को पूरा कर सकते हैं
Øअल्ट्रा श्रृंखला के लिए मैवेबल कलर एलईडी रिंग लाइट उपलब्ध है, जो श्रृंखला को विभिन्न प्रकार की सामग्रियों या आकृतियों के साथ विभिन्न भागों के लिए अधिक लचीला और शक्तिशाली बनाती है, अधिक शक्तिशाली माप अनुप्रयोग प्रदान करती है।
Øअल्ट्रा श्रृंखला की लचीली विस्तारशीलता के लिए धन्यवाद, यह स्पर्श जांच, गैर-संपर्क मापने वाले सेंसर और रोबोट बांह के साथ संगत है, जो मापने की दक्षता को अत्यधिक बढ़ाता है।
कार्य परिचय
- सॉफ़्टवेयर स्वचालित रूप से रेखाओं, वृत्तों जैसे तत्वों की पहचान कर सकता है और उन्हें स्वचालित रूप से माप सकता है।
- सॉफ्टवेयर बुद्धिमान प्रसंस्करण कार्य प्रदान करता है जैसे सहनशीलता से बाहर लाल चेतावनी, सहनशीलता से बाहर ठहराव, माप विफलता विराम, मैन्युअल माप, स्किप निष्पादन, अनिवार्य निष्पादन, आदि।
- सॉफ्टवेयर ब्रेकपॉइंट सेटिंग फ़ंक्शन प्रदान करता है, जो मैन्युअल माप और स्वचालित माप के बीच बुद्धिमान स्विच का एहसास कर सकता है।
- शक्तिशाली लेजर माप फ़ंक्शन आसानी से उच्च गति समतलता माप, छोटे उभार, अवतल बिंदु, वी-कोण और उच्च-परिशुद्धता घुमावदार सतह स्कैनिंग जैसी समस्याओं का एहसास कर सकता है।
- सॉफ्टवेयर प्रकाश की तीव्रता के कारण होने वाली त्रुटि से बचने और परीक्षक की सटीकता और दक्षता में सुधार करने के लिए सहायक डिमिंग संकेत फ़ंक्शन प्रदान करता है।
पैरामीटर
| नमूना |
अल्ट्रा 300 |
अल्ट्रा 400 |
अल्ट्रा 500 |
अल्ट्रा 600 |
|
|
एक्स/वाई-अक्ष यात्रा(मिमी) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z-अक्ष यात्रा |
200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है) |
||||
|
X/Y/Z-3 अक्ष रैखिक स्केल |
ग्लास रैखिक स्केल रिज़ॉल्यूशन: 0.1um |
||||
|
मार्गदर्शन मोड |
परिशुद्धता रैखिक गाइड, डबल-ट्रैक डबल स्लाइडर गाइड। |
||||
|
ऑपरेशन मोड |
जॉयस्टिक नियंत्रक, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम। |
||||
|
शुद्धता |
XYZ-अक्ष:≤2.5+L/200um |
||||
|
repeatability |
±2.5um |
||||
|
वीडियो प्रणाली |
सीसीडी |
हाई डेफिनिशन 1/3" कलर सीसीडी कैमरा |
|||
|
लेंस |
6.5X जारी रखें क्लिक ज़ूम लेंस; ऑप्टिकल आवर्धन: 0.7X-4.5X; वीडियो आवर्धन: 26X~172X(21.5"मॉनिटर) |
||||
|
रोशनी व्यवस्था |
समोच्च |
एलईडी समानांतर समोच्च रोशनी |
|||
|
सतह |
0~255 स्टीप्लेस एडजस्टेबल 5-रिंग 8-डिवीजन एलईडी सतह रोशनी |
||||
|
बढ़ाई |
0.7X~4.5X |
||||
|
मापने का सॉफ्टवेयर |
UNIMETRO 2D पूरी तरह से ऑटो मापने वाला सॉफ्टवेयर |
||||
|
भार क्षमता |
±2.5um |
||||
|
काम का माहौल |
25 किलो |
||||
|
बिजली की आपूर्ति |
तापमान 20℃±2℃, आर्द्रता रेंज<2℃/घंटा, आर्द्रता 30~80%, कंपन<0.002g, <15Hz |
||||
|
डीआयाम(डब्ल्यू*डी*एच)(मिमी) |
220V/50Hz/10A |
||||
|
डीआयाम(डब्ल्यू*डी*एच)(मिमी) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
नेट वजन / किग्रा) |
380 |
450 |
600 |
800 |
|
