पैर की स्विच: | उपलब्ध | RS232 कनेक्शन: | उपलब्ध |
---|---|---|---|
मुआवज़ा: | रैखिक मुआवजा या खंड रैखिक मुआवजा | संकल्प (एक्स-अक्ष, वाई-अक्ष): | 0.5um |
स्क्रीन का आकार (मिमी): | Ф312 प्रयुक्त रेंज>Ф300 | रोशनी: | 24V/150w-हलोजन लैंप |
हाई लाइट: | क्षैतिज प्रोफ़ाइल प्रोजेक्टर,प्रोफाइल प्रोजेक्टर मशीन |
विशेषताएँ

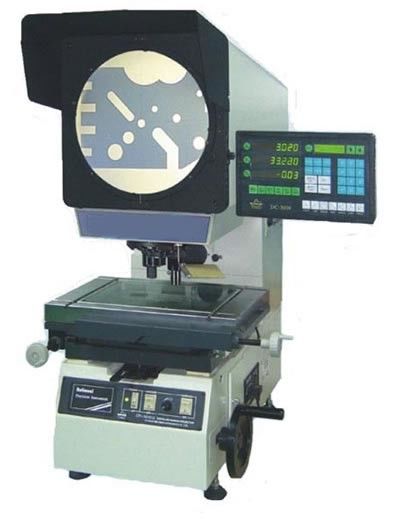

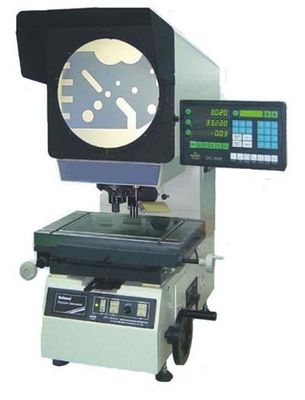

UNIPJ-3000CZ श्रृंखला ऑप्टिकल प्रोफाइल प्रोजेक्टर उच्च प्रदर्शन और स्थिर कार्य के साथ एक ऑप्टिकल माप उपकरण है।श्रृंखला फुट स्विच और मल्टीपल फंक्शन डिजिटल रीडआउट DC3000 के साथ है, जो तेजी से मापने और डेटा आउटपुट और उच्च दक्षता सुनिश्चित करता है।
UNIPJ-3000CZ श्रृंखला ऑप्टिकल प्रोफाइल प्रोजेक्टर लेंस को स्थापित करने के लिए स्विच करने योग्य प्लेट के साथ है, जो 3 लेंस के लिए उपलब्ध है।यदि मापने की प्रक्रिया के दौरान आवर्धन परिवर्तन की आवश्यकता होती है, तो उपयोगकर्ताओं को केवल लेंस बदलने के बजाय प्लेट को स्विच करने की आवश्यकता होती है, यह बहुत अधिक दक्षता प्रदान करता है।
UNIPJ-3000CZ श्रृंखला प्रोफ़ाइल प्रोजेक्टर फिक्स स्टेज संरचना का उपयोग कर रहा है।उपयोगकर्ता ध्यान केंद्रित करने के लिए ऑप्टिकल बॉक्स को स्थानांतरित करते हैं।जो वर्किंग स्टेज के लिए ज्यादा भारी लोडिंग क्षमता प्रदान करता है।साथ ही मंच यात्रा का आकार पारंपरिक मॉडलों की तुलना में काफी बड़ा होना संभव है।
DC3000 डिजिटल रीडआउट
DC3000 उपयोगकर्ताओं के लिए शक्तिशाली मापन कार्य प्रदान कर रहा है:
1. छवि तत्व जैसे बिंदु, रेखा, सर्कल, कोण, दूरी, आयत, स्क्रू थ्रेड इत्यादि को मापना, पूर्व निर्धारित करना और निर्माण करना।
2. निर्देशांक ऑफसेट।
3. पैर स्विच या एज डिटेक्टर के लिए उपलब्ध है।
4. प्रिंटिंग फंक्शन उपलब्ध है, जो यूजर प्रोग्राम, इमेज एलिमेंट या एक्सिस रीडिंग को प्रिंट करने में सक्षम है।
5. आरएस 232 आउटपुट फ़ंक्शन, जो पीसी को रैखिक स्केल रीडिंग आउटपुट करने में सक्षम है।
6. उपयोगकर्ता प्रोग्रामिंग फ़ंक्शन, उपयोगकर्ता मापने के चरणों को रिकॉर्ड कर सकते हैं, जो एक ही वर्कपीस के दोहराए जाने वाले माप को बहुत तेज बनाता है।
7. एकाधिक निर्देशांक प्रकार उपलब्ध, ध्रुवीय और आयताकार अक्ष, आईएनसी और एबीएस, मिमी / इंच स्विच।
8. रैखिक मुआवजा या खंड रैखिक मुआवजा उपलब्ध है।
9. स्थायी तत्व भंडारण मेमोरी का 100 समूह, 10 अस्थायी।
मापदंडों
विनिर्देश | ||||||
नमूना |
| UNIPJ-3015CZ | UNIPJ-3020CZ | UNIPJ-3025CZ |
||
काम करने की मेज | धातु तालिका का आकार (मिमी) | 354*228 | 404*228 | 450*280 |
||
कांच की मेज (मिमी) | 210*160 | 260*160 | 306*196 |
|||
एक्स-अक्ष, यात्रा (मिमी) | 150 | 200 | 250 |
|||
वाई-अक्ष यात्रा (मिमी) | 100 | 100 | 150 |
|||
जेड-अक्ष यात्रा (मिमी) | 100 | 100 | 100 |
|||
वज़न | 170 | 175 | (किलोग्राम) | (किलोग्राम) |
||
आयाम (एल * डब्ल्यू * एच) | (मिमी) | 780*810*1120 | 780*810*1120 | 780*810*1120 |
||
माप सटीकता | (उम) | (3+एल/75) | (3+एल/75) | (3+एल/75) |
||
प्रक्षेपक स्क्रीन | स्क्रीन का आकार (मिमी) | Ф312 प्रयुक्त रेंज>Ф300(क्रॉस लाइन के साथ) |
||||
स्क्रीन रोटरी रेंज | 0°~360° |
|||||
रोटरी कोण संकल्प | 1‵ या 0.01° |
|||||
लेंस | बढ़ाई | 10X (विकल्प) | 20X (विकल्प) | 50X (विकल्प) | 100X (विकल्प) |
|
वस्तु दृश्य (मिमी) | 30 | 15 | 6 | 3 |
||
कार्य दूरी (मिमी) | 77.7 | 44.3 | 77.7 | 77.7 |
||
मैक्स। वर्कपीस ऊंचाई | 90 मिमी | 90 मिमी | 90 मिमी | 90 मिमी |
||
डिजिटल रीडआउट सिस्टम | DC-3000 मल्टी-फ़ंक्शन डेटा प्रोसेसिंग सिस्टम अंग्रेजी में दिखाई देता है, इसका उपयोग डेटा एकत्र करने और बिंदु, रेखा, वृत्त, कोण और दूरी को मापने के लिए किया जा सकता है। |
|||||
रोशनी | संचरण और प्रतिबिंब की रोशनी: 24V/150w-हलोजन लैंप। |
|||||
शक्ति | 110V/220V (एसी) 50/60 हर्ट्ज कुल शक्ति = 400W |
|||||
शीतलक | प्रशंसकों द्वारा |
|||||
सामान | मिनी-प्रिंटर (विकल्प), एज डिटेक्टर (विकल्प), एम 2 डी सॉफ्टवेयर (विकल्प) और इसी तरह, कृपया अधिक जानकारी के लिए प्रोफाइल प्रोजेक्टर के लिए सहायक उपकरण देखें |
|||||
अनुशंसित सहायक तालिका | भार लोड हो रहा है: 250 किग्रा आयाम: 800 (एल) * 550 (एच) * 650 (डब्ल्यू) मिमी |
