लचीला 3 डी ऑप्टिकल सीएमएम बेसबोर्ड और फिक्स्चर किट
फ्लेक्सफिक्स सीरीज के फिक्स्चर किट निर्देशांक मापने वाली मशीनों (सीएमएम) और दृष्टि मापने वाली मशीनों (वीएमएम) के लिए डिज़ाइन किए गए सटीक माप समाधान हैं।ये मॉड्यूलर फिक्स्चरिंग सिस्टम माप की पुनः प्रयोज्यता को बढ़ाते हैं, सटीकता और विभिन्न औद्योगिक अनुप्रयोगों में मानकीकरण।
औद्योगिक अनुप्रयोग
फ्लेक्सफिक्स फिक्स्चर किट इलेक्ट्रॉनिक्स, एयरोस्पेस, ऑटोमोटिव, प्लास्टिक और चिकित्सा देखभाल सहित कई उद्योगों की सेवा करते हैं। सीएमएम और वीएमएम उपकरणों के सभी आकारों और मॉडल के साथ संगत,ये उपकरण लचीले, दोहराए जाने योग्य और मानकीकृत माप प्रक्रियाएं।
मॉड्यूलर स्थिरता प्रणाली
UNIMETRO द्वारा विकसित, FlexFix श्रृंखला त्वरित, दोहराए जाने योग्य स्थिरता सेटअप के माध्यम से निरीक्षण प्रक्रिया की पुनः प्रयोज्यता और सटीकता में सुधार करती है।मॉड्यूलर डिजाइन उपयोगकर्ता आवश्यकताओं के आधार पर विस्तार की अनुमति देता है, किसी भी आकार, आकार या सामग्री के भागों के लिए पूर्ण स्थिरता समाधान प्रदान करता है।
इस प्रणाली में विभिन्न मानक आकारों में उपलब्ध M8 घुमावदार फिटिंग के साथ फिटिंग प्लेटें हैं।ये प्लेटें प्रणाली की विश्वसनीयता सुनिश्चित करती हैंटूल-फ्री असेंबली तेजी से फिक्सिंग समाधानों को सक्षम करती है जो थ्रूपुट को बढ़ाती है और निरीक्षण देरी को समाप्त करती है।
फिक्स्चर किट का चयन

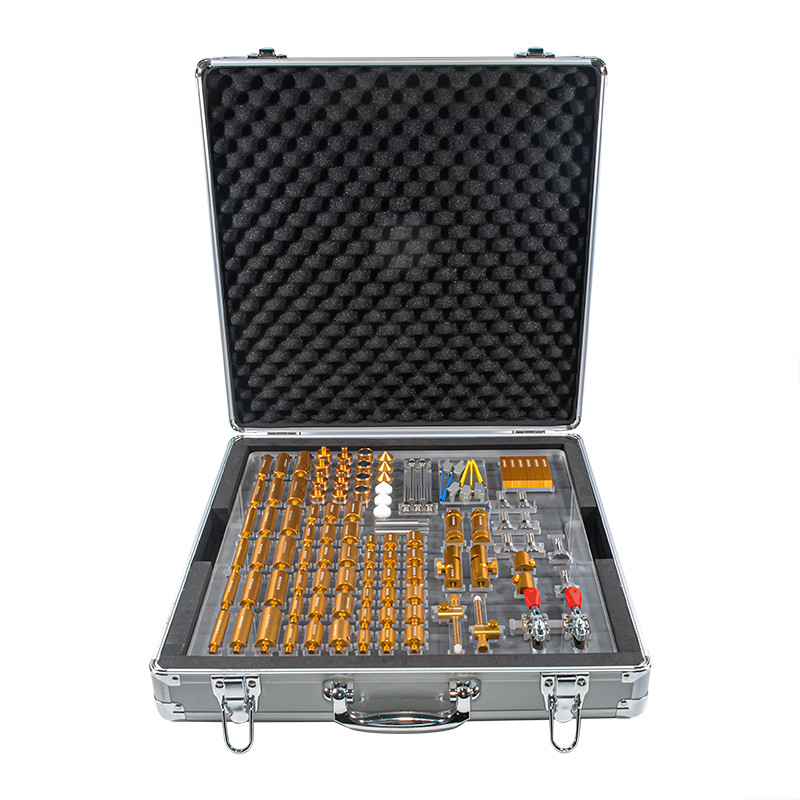

फ्लेक्सफिक्स सीरीज के फिक्स्चर को स्टार्टर किट के रूप में बेचा जाता है जिसमें एक बेसबोर्ड और एक व्यापक घटक सेट होता है।उपयोगकर्ताओं को अपने सीएमएम मशीन के आयामों और माप आवश्यकताओं के अनुसार आधार प्लेट के आकार का चयन करना चाहिए.
फिक्स्चर घटक
फ्लेक्सफिक्स घटकों को न्यूनतम आवश्यक बल के साथ सुरक्षित रूप से काम करने वाले टुकड़ों को पकड़ने के लिए इंजीनियर किया गया है, विशेष उपकरणों की आवश्यकता को समाप्त करता है।और प्रेसिंग तत्वों को मापा भागों को क्षति या विकृति को रोकने के लिए डिज़ाइन किया गया है.
लचीली घटक प्रणाली विभिन्न प्रकार के भागों के लिए विभिन्न स्थिरता संयोजनों के निर्माण की अनुमति देती है जबकि 3 डी माप संचालन के लिए स्पष्ट जांच पथ सुनिश्चित करती है।

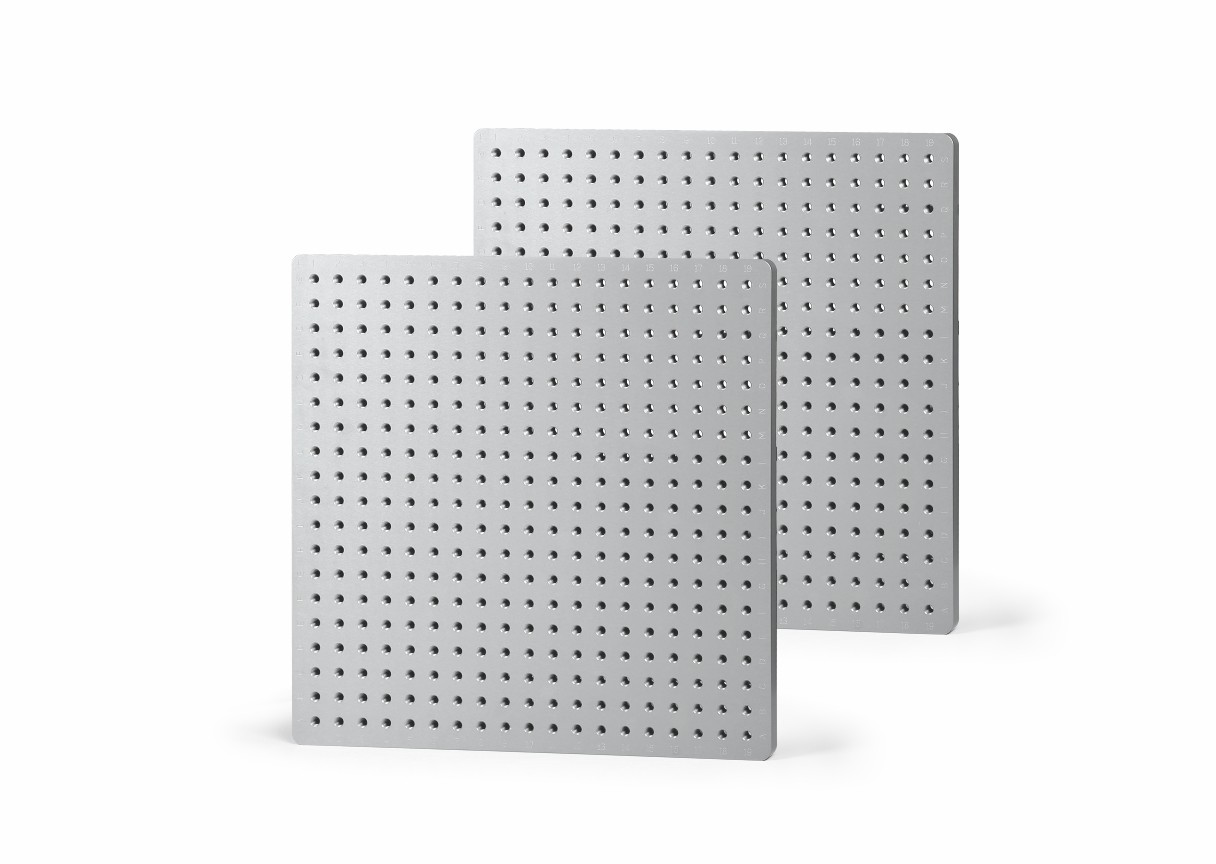

बेस प्लेट विनिर्देश
कई आधार प्लेट आकार विभिन्न सीएमएम आयामों और घटक स्थिरता आवश्यकताओं को समायोजित करते हैं। विनिर्माण में सीएनसी मशीनिंग, सटीक पीसने, एनोडाइज्ड कोटिंग,और उच्च सटीकता प्राप्त करने के लिए लेजर अंकन, समतलता और विश्वसनीयता।
मानक प्लेटों में दिखाई देने वाले घटक भाग संख्याओं के साथ अल्फ़ान्यूमेरिक ग्रिड पैटर्न होते हैं, जिससे फिक्स्चर सेटअप का पूर्ण दस्तावेजीकरण संभव होता है।यह बाद के निरीक्षणों के लिए समान सेटअप के त्वरित और सटीक प्रजनन की अनुमति देता है.
उपलब्ध बेस प्लेट आकार
- 400*300 मिमी एम8 धागे के छेद के साथ
- 400*400 मिमी एम8 धागे के छेद के साथ
- 500*500 मिमी एम8 धागे के छेद के साथ
- 600*600 मिमी एम8 धागे के छेद के साथ
- अनुरोध पर उपलब्ध कस्टम आकार
घटक पैरामीटर
| उत्पाद का नाम |
चिह्नित करना |
QTY |
| 12*50 मिमी स्टैंडऑफ | 80001 | 6 |
| 12*30 मिमी स्टैंडऑफ | 80002 | 6 |
| 16*50 मिमी स्टैंडऑफ | 80003 | 6 |
| 16*30 मिमी स्टैंडऑफ | 80004 | 6 |
| 20*50 मिमी स्टैंडअफ | 80005 | 6 |
| 20*30 मिमी स्टैंडऑफ | 80006 | 6 |
| 12*20 मिमी स्टैंडऑफ | 80007 | 6 |
| 16*20 मिमी स्टैंडऑफ | 80008 | 6 |
| 20*20 मिमी स्टैंडऑफ | 80009 | 6 |
| धक्का नमी | 800010 | 2 |
| स्क्रू पुशर गीला | 800011 | 2 |
| समायोज्य धुरी जोड़ | 800012 | 2 |
| समायोज्य जैक स्टैंड | 800013 | 2 |
| चुंबक | 800014 | 4 |
| पिन स्टैंडऑफ | 800015 | 2 |
| एडाप्टर | 800016 | 6 |
| बेसबोर्ड स्क्रू | 800017 | 2 |
| वी पोस्ट | 800018 | 2 |
| स्क्रू | 800019 | 2 |
| समायोज्य स्लाइड | 800020 | 8 |
| तनाव क्लैंप | 800021 | 4 |
| क्लैंप दबाए रखें | 800022 | 2 |
| लघु तनाव गीला समर्थन | 800023 | 2 |
| लंबे तनाव क्लैंप समर्थन | 800024 | 2 |
| शंकु | 800025 | 3 |
| नायलॉन शंकु | 800026 | 3 |
| स्क्रूड्राइवर | 800027 | |
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
A1: हम एक कारखाने हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
प्रश्न 2: आपकी कंपनी मुख्य रूप से क्या बनाती है?
A2: हम विजन मापने वाली मशीनों, समन्वय मापने वाली मशीनों और CMM/VMM फिक्स्चर में विशेषज्ञ हैं।
प्रश्न 3: उपयुक्त विनिर्देश कैसे चुनें?
A3: हमारी पेशेवर टीम आपके उत्पाद की विविधता और माप आवश्यकताओं के आधार पर उपयुक्त विनिर्देशों की सिफारिश करेगी।
Q4: क्या आप अनुकूलित सेवाएं स्वीकार करते हैं?
A4: हाँ, हम मानक मशीनों और ग्राहक की जरूरतों के अनुरूप अनुकूलित समाधान दोनों प्रदान करते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पादों की 1 वर्ष की वारंटी है। हमने उत्पाद की गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए टूटे हुए घटकों में स्थायित्व बढ़ाया है।
