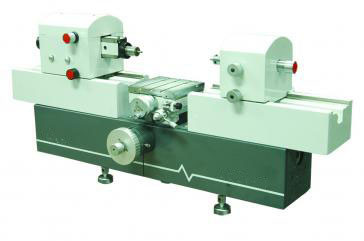

प्रोफ़ाइल प्रोजेक्टर निरीक्षण के लिए 0.1 µm रिज़ॉल्यूशन वाली सार्वभौमिक लंबाई मापने की मशीन

• मशीन का आधार उच्च प्रदर्शन वाले कास्ट आयरन का उपयोग कर रहा है, जिसमें उम्र बढ़ने की प्रक्रिया, उच्च स्थिरता है।
• माप धुरी अनुकूलित वर्ग डिजाइन का उपयोग कर रहा है, माप प्रक्रिया के दौरान आंदोलन स्थिरता सुनिश्चित करता है।
• विकल्प के लिए कई शक्तिशाली सामान, विभिन्न माप आवश्यकताओं को पूरा करते हैं।
• ग्रिड प्रकाश स्रोत इन्फ्रारेड जनरेटर का उपयोग कर रहा है, जो कम वोल्टेज, कम वर्तमान, छोटे आकार, लंबे जीवन चक्र के लाभ के साथ है।
• UNIDL-36H लंबाई मापने वाली मशीन उच्च परिशुद्धता माप प्रणाली का उपयोग कर रही है, जो एबे सिद्धांत के अनुसार है, जो उच्च माप परिशुद्धता प्रदान करती है।
• यह श्रृंखला उच्च सटीकता और स्थिरता के साथ उच्च प्रदर्शन ऑप्टिकल ग्रिड प्रणाली और उपविभाजन प्रणाली का उपयोग कर रही है।
• इसमें शक्तिशाली सॉफ्टवेयर शामिल है, जो तापमान अंतर के कारण होने वाली रीडिंग त्रुटि और त्रुटियों की भरपाई करता है, और मोड़ बिंदुओं की स्वचालित पहचान कार्य शामिल है।

माप सीमा (मिमी):

• बाह्य आयामः पूर्ण माप 0 - 100, वृद्धि माप 0-750
• आंतरिक आयाम:
  • छोटे माप हुक का उपयोग करके, (अधिकतम गहराई 12, अधिकतम मोटाई 50): 10-480
  • बड़े हुक का प्रयोग (अधिकतम गहराई 50, अधिकतम मोटाई 85): 30-450
  • विद्युत मापने के उपकरण का उपयोगः विद्युत मापने हुक का उपयोग कर 1-60 है, जब सार्वभौमिक हुक का उपयोग कर 14-112 है

संकल्पः 0.1um

सटीकताः (तापमान 20°C±0.2°C)

आंतरिक धागे के केंद्र व्यास का मापनः

• छोटे हुक का उपयोग करना (छोटे व्यास 13-30 है)
• बड़े हुक का प्रयोग करके, छोटा व्यास 31-2 x (70 - दीवार की मोटाई), पिचः 0.5 - 6 है

बाहरी केंद्र व्यास मापने ((मिमी): अधिकतम 200, पिच 1 - 6

माप बल ((एन):0, 1.5, 2.5

मान प्रदर्शित करने में त्रुटिः

सार्वभौमिक कार्य चरणः स्थापना आयाम ((मिमी), लगभग 160 x 160

ऊंचाई समायोजन सीमा ((0-100) मिमी, अनुप्रस्थ यात्राः 25 मिमी

Y अक्ष के चारों ओर झुकावः ±3 डिग्री, कार्य चरण घूर्णनः ±4 डिग्री

कार्य चरण भारः 10 किलो

माप कवर आंतरिक व्यास मिलान आयामः φ6H7

माप कवर रॉड का बाहरी व्यास और माप कवर आंतरिक मिलानः φ6g6

कार्य वातावरणः तापमान 20°C±0.5°C, आर्द्रता ≤60%RH

वजनः 170 किलो

आयाम ((मिमी): 1060 X 390 X 450

अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप कारखाना या व्यापारिक कंपनी हैं?
A1: हम एक कारखाने हैं और आपको 24 घंटे के भीतर सबसे तेज़ जवाब दे रहे हैं।
प्रश्न 2: आपकी कंपनी मुख्य रूप से क्या करती है?
A2: हम मुख्य रूप से विजन मापने की मशीन, समन्वय मापने की मशीन, सीएमएम और वीएमएम जुड़नार आदि का उत्पादन करते हैं।
प्रश्न 3: उपयुक्त विनिर्देश कैसे चुनें?
A3: जब तक आप हमें मापने के लिए उत्पाद की विविधता और आकार बताते हैं, हमारी पेशेवर टीम आपको उपयुक्त विनिर्देशों के माप उपकरण की सलाह देगी।
Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
A4: सुनिश्चित रहें! हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहक की जरूरतों के अनुरूप मशीनें भी प्रदान कर सकते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है। हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हम आप हमारे उत्पाद की गुणवत्ता के बारे में आश्वस्त रह सकते हैं।
