| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | अल्ट्रा |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 15 ~ 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 20 |
| प्रोडक्ट का नाम: | वीडियो मापन प्रणाली | आयाम: | 1750 * 920 * 1700 मिमी |
|---|---|---|---|
| मापने की सीमा: | 400*300*200 मिमी | सटीकता मापना: | 2.5+एल/200UM |
| repeatability: | 2.5um | रैखिक स्केल संकल्प: | 0.1um |
| ड्राइविंग सिस्टम: | CNC नियंत्रण, क्लोज़-लूप एसी सर्वो ड्राइविंग सिस्टम, जॉयस्टिक, माउस या कीबोर्ड नियंत्रण | रोशनी: | प्रोग्रामेबल 8 सेक्शन एलईडी रिंग लाइट समानांतर एलईडी कंटूर लाइट |
| प्रमुखता देना: | डिजिटल रीडआउट डिस्प्ले,ड्रो रीडआउट सिस्टम,सुव्यवस्थित सॉफ्टवेयर वीडियो माप प्रणाली |
||

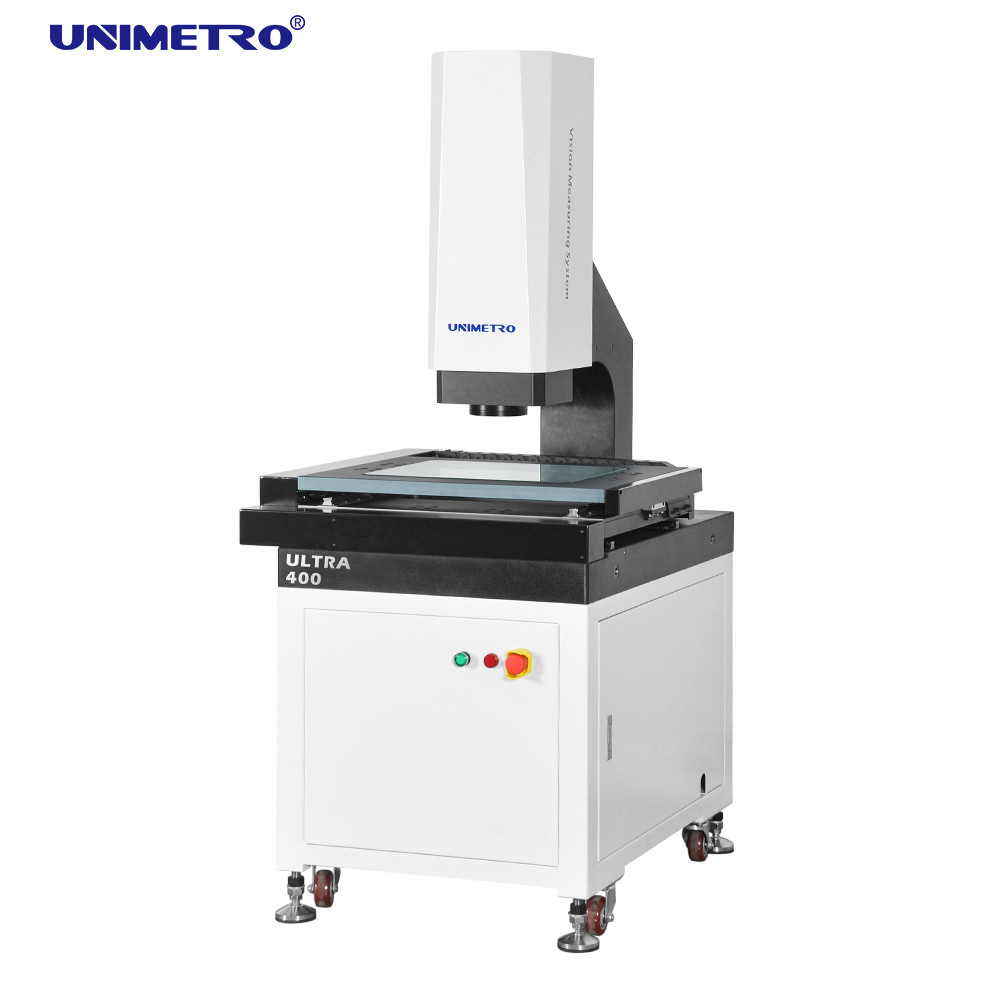

अल्ट्रा श्रृंखला वीडियो मापन प्रणाली एक कैंटिलीवर उच्च सटीकता वाली पूरी तरह से स्वचालित दृष्टि मापने वाली मशीन है जिसे 3 अक्ष स्वचालित मोटर चालित नियंत्रण के साथ जीडी एंड टी माप के लिए विकसित किया गया है। यह रैखिक और ज्यामितीय आयामों को जल्दी और सटीक रूप से मापने के लिए स्वचालित फोकसिंग, स्वचालित प्रकाश नियंत्रण और हार्डवेयर और सॉफ्टवेयर कॉन्फ़िगरेशन के स्वचालित आंदोलन से सुसज्जित है।
विशेषताएँ
◆ गुणवत्ता विवरण नियंत्रण
Ø ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
Ø एल्यूमीनियम कार्य चरण, गति नियंत्रण को तेज़ प्रतिक्रियाशील और लचीला बनाता है;
Ø कठोर ऑक्सीकरण सतह प्रसंस्करण विरोधी खरोंच के साथ कार्य चरण;
Ø गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए सटीक रैखिक गाइड, ग्राइंडिंग बॉल स्क्रू और एसी सर्वो मोटर आदि के साथ मानक;
Ø एकीकृत नियंत्रण प्रणाली, गति नियंत्रण के साथ एम्बेडेड, और रोशनी और रैखिक पैमाने पर पढ़ने के रूप में सभी सिग्नल नियंत्रण, यह सुनिश्चित करता है कि मशीन का प्रदर्शन बेहद स्थिर है।
◆ उच्च प्रदर्शन विन्यास
Ø XYZ तीन अक्ष सीएनसी स्वचालित नियंत्रण और सटीक स्थिति;
Ø सिस्टम की स्थिति सटीकता और माप सटीकता सुनिश्चित करने के लिए 0.1 um उच्च परिशुद्धता ग्लास रैखिक स्केल;
Ø स्पष्ट अवलोकन और सटीक माप की जरूरतों को पूरा करने के लिए गीगा उच्च रिज़ॉल्यूशन वाला रंगीन कैमरा;
Ø 6.5x उच्च-रिज़ॉल्यूशन क्लिक ज़ूम लेंस, सटीक दोहरीकरण और केवल एक बार पिक्सेल सुधार की आवश्यकता;
Ø प्रोग्रामयोग्य सतह 5-रिंग 8-डिवीजन एलईडी शीत रोशनी और समोच्च एलईडी समानांतर रोशनी और अंतर्निहित बुद्धिमान प्रकाश समायोजन के साथ, यह 8-डिवीजन में चमक को स्वचालित रूप से नियंत्रित कर सकता है और बुद्धिमानी से 256 स्तर की चमक समायोजन का एहसास कर सकता है।
◆लचीली विस्तारशीलता
Øकई प्रकार के गैर-संपर्क सेंसर और तेज़ फिक्स्चरिंग सिस्टम विकल्प के लिए हैं, जो विभिन्न ग्राहकों से अलग-अलग माप की आवश्यकता को पूरा कर सकते हैं
Øअल्ट्रा श्रृंखला के लिए मैवेबल कलर एलईडी रिंग लाइट उपलब्ध है, जो श्रृंखला को विभिन्न प्रकार की सामग्रियों या आकृतियों के साथ विभिन्न भागों के लिए अधिक लचीला और शक्तिशाली बनाती है, अधिक शक्तिशाली माप अनुप्रयोग प्रदान करती है।
Øअल्ट्रा श्रृंखला की लचीली विस्तारशीलता के लिए धन्यवाद, यह स्पर्श जांच, गैर-संपर्क मापने वाले सेंसर और रोबोट बांह के साथ संगत है, जो मापने की दक्षता को अत्यधिक बढ़ाता है।
कार्य परिचय
- सॉफ्टवेयर सटीक फोकसिंग, तेज फोकसिंग और छवि माप कार्य प्रदान करता है, और पुनरावृत्ति सटीकता 3um (2x ऑप्टिकल आवर्धन से ऊपर) तक पहुंच सकती है।
- सॉफ्टवेयर सुविधाजनक और तेज पोजिशनिंग ऑपरेशन के लिए विभिन्न प्रकार के गति नियंत्रण मोड प्रदान करता है।
1. ऑपरेशन हैंडल; 2. छवि विंडो में मध्य क्लिक करें; 3. ड्राइंग विंडो में मध्य क्लिक करें; 4. तत्व सूची विंडो को तत्व पर ले जाएं; 5. गति नियंत्रण विंडो में माउस क्लिक करें; 6. स्कैनिंग विंडो में मध्य माउस बटन; 7. मानचित्र विंडो में मध्य माउस बटन; 8. इनपुट समन्वय मूल्य.
- सॉफ्टवेयर विभिन्न प्रकार के सिस्टम त्रुटि सुधार कार्य प्रदान करता है, जैसे: रैखिक मुआवजा, अनुभाग मुआवजा, लंबवत त्रुटि मुआवजा, जेड-अक्ष सीधापन त्रुटि मुआवजा, लेंस केंद्र ऑफसेट त्रुटि मुआवजा, यह सुनिश्चित करने के लिए कि XY विमान में किसी भी स्थिति की सटीकता 2um तक पहुंच सकती है।
- सॉफ्टवेयर 3डी आयाम और संरचना रेखा सहिष्णुता के सरल माप का एहसास करने के लिए छवि माप के आधार पर सरल जांच को जोड़ने का समर्थन करता है।
- सॉफ्टवेयर नेविगेशन दृश्य को आयात कर सकता है, मध्य माउस बटन पर क्लिक कर सकता है, और आसानी से और जल्दी से परीक्षण की जाने वाली स्थिति का पता लगा सकता है।
पैरामीटर
| नमूना |
अल्ट्रा 300 |
अल्ट्रा 400 |
अल्ट्रा 500 |
अल्ट्रा 600 |
|
|
एक्स/वाई-अक्ष यात्रा(मिमी) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z-अक्ष यात्रा |
200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है) |
||||
|
X/Y/Z-3 अक्ष रैखिक स्केल |
ग्लास रैखिक स्केल रिज़ॉल्यूशन: 0.1um |
||||
|
मार्गदर्शन मोड |
परिशुद्धता रैखिक गाइड, डबल-ट्रैक डबल स्लाइडर गाइड। |
||||
|
ऑपरेशन मोड |
जॉयस्टिक नियंत्रक, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम। |
||||
|
शुद्धता |
XYZ-अक्ष:≤2.5+L/200um |
||||
|
repeatability |
±2.5um |
||||
|
वीडियो प्रणाली |
सीसीडी |
हाई डेफिनिशन 1/3" रंगीन सीसीडी कैमरा |
|||
|
लेंस |
6.5X जारी रखें क्लिक ज़ूम लेंस; ऑप्टिकल आवर्धन: 0.7X-4.5X; वीडियो आवर्धन: 26X~172X(21.5"मॉनिटर) |
||||
|
रोशनी व्यवस्था |
समोच्च |
एलईडी समानांतर समोच्च रोशनी |
|||
|
सतह |
0~255 स्टीप्लेस एडजस्टेबल 5-रिंग 8-डिवीजन एलईडी सतह रोशनी |
||||
|
बढ़ाई |
0.7X~4.5X |
||||
|
मापने का सॉफ्टवेयर |
UNIMETRO 2D पूरी तरह से ऑटो मापने वाला सॉफ्टवेयर |
||||
|
भार क्षमता |
±2.5um |
||||
|
काम का माहौल |
25 किलो |
||||
|
बिजली की आपूर्ति |
तापमान 20℃±2℃, आर्द्रता रेंज<2℃/घंटा, आर्द्रता 30~80%, कंपन<0.002g, <15Hz |
||||
|
डीआयाम(डब्ल्यू*डी*एच)(मिमी) |
220V/50Hz/10A |
||||
|
डीआयाम(डब्ल्यू*डी*एच)(मिमी) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
नेट वजन / किग्रा) |
380 |
450 |
600 |
800 |
|
ble>
* एल लंबाई (मिमी) माप रहा है, जेड-अक्ष की यांत्रिक सटीकता और फोकस सटीकता वर्कपीस की सतह से संबंधित है।
* आवर्धन अनुमानित मान है, यह मॉनिटर के आयाम और रिज़ॉल्यूशन से संबंधित है।
* देखने का क्षेत्र (मिमी) = (विकर्ण*क्षैतिज*ऊर्ध्वाधर)
* 0.5X या 2X उद्देश्य वैकल्पिक रूप से उपलब्ध है, और छवि आवर्धन का एहसास करें: 13X~86X या 52X~344X।
