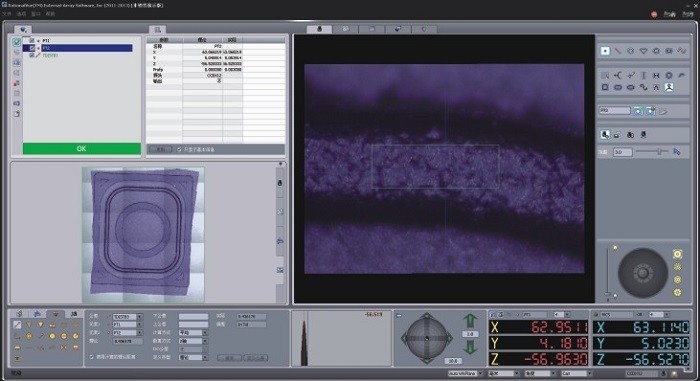

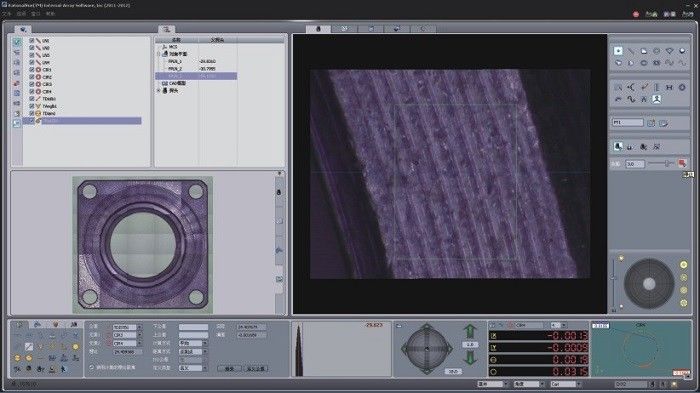

एज डिटेक्शन के लिए ग्रेस्केल और कलर फिल्टर के साथ 2डी विजन मापन सॉफ्टवेयर

रैशनल व्यू 2 डी माप सॉफ्टवेयर श्रृंखला सार्वभौमिक और शक्तिशाली 2 डी छवि माप क्षमताएं प्रदान करती है। यह बिंदुओं, रेखाओं, कोणों, सर्कल सहित बुनियादी तत्व माप का समर्थन करती है,और दूरीस्वचालित मशीनों के लिए उत्कृष्ट गति नियंत्रण, उन्नत किनारे का पता लगाने के कार्यों, और आसान प्रोग्रामिंग के साथ, RationalVue बड़े पैमाने पर उत्पादन अनुप्रयोगों के लिए उच्च माप दक्षता सुनिश्चित करता है।मोबाइल फोन के लिए आदर्श, प्लास्टिक उत्पादों, इलेक्ट्रॉनिक्स और अन्य उद्योगों में बड़े पैमाने पर उत्पादन और गुणवत्ता नियंत्रण की आवश्यकता होती है।

उन्नत कैलिब्रेशन क्षमताओं में सीसीडी लंबाई-चौड़ाई स्केल कैलिब्रेशन, सीसीडी ऑटो-रोटेट/क्षैतिज कैलिब्रेशन, सीसीडी लेंस सहअक्षीय कैलिब्रेशन और सीसीडी पिक्सेल कैलिब्रेशन शामिल हैं।कई कैलिब्रेशन विधियां माप की सटीकता को अधिकतम करती हैंलेंस विकृति कैलिब्रेशन बड़े चौड़ा कोण लेंस के लिए सटीकता में नाटकीय रूप से वृद्धि करता है।

उन्नत फ़िल्टरिंग मापी गई वस्तुओं से बोर और अपूर्णताओं को हटा देती है, पूर्ण और सटीक माप सुनिश्चित करने के लिए उत्तल या उत्तल क्षेत्रों को समाप्त करती है।

धुंधले और मोटे किनारों को आसानी से कैप्चर करता है, जिससे वास्तविक स्वचालन माप क्षमताएं संभव होती हैं।

सटीक माप के लिए अन्य रंगों से हस्तक्षेप को दूर करते हुए विशिष्ट माप रंग सेट करें।

सफेद हाइलाइट किनारे प्रभावों को हटा दें और कमजोर किनारों को स्पष्ट किनारों से प्रभावित नहीं होने के लिए अनमाये हुए किनारों को फ़िल्टर करें।

विभिन्न चुनौतीपूर्ण माप परिदृश्यों के लिए उन्नत किनारे प्रसंस्करण क्षमताएं।

बिंदुओं, रेखाओं, वृत्तों, धनुषों, दीर्घवृत्तों, स्लॉट्स, आयतों, वक्र स्कैनिंग, परिधि और दोष क्षेत्र विश्लेषण सहित व्यापक माप क्षमताएं।सीएडी नाममात्र वक्रों के साथ फॉर्म तुलना शामिल है.

उन्नत कमजोर किनारे एल्गोरिथ्म विशेष सेटिंग्स के बिना कमजोर किनारे की रेखाओं के माप को सक्षम करता है।

उन्नत फोकस एल्गोरिथ्म 0.003 मिमी की दोहराव फोकस सटीकता के साथ 2-3 सेकंड में भाग फोकस पूरा करता है। ऊंचाई और सपाटता सहित सहिष्णुता माप के लिए उपयुक्त है।

वक्र प्रोफाइल को स्कैन करने के लिए स्वचालित रूप से उत्पाद किनारों को ट्रैक करता है। आयातित सीएडी नाममात्र वक्रों के साथ तुलना करता है, प्रोफाइल त्रुटियों की गणना करता है, और ग्राफिक फॉर्म एरर रिपोर्ट आउटपुट करता है।

विशेष रूप से ग्रिड बोर्डों के लिए डिज़ाइन किए गए पेशेवर माप उपकरण, ग्रिड लाइनों के आसान माप को सक्षम करते हैं। सौर ऊर्जा और टीवी उद्योगों के लिए आदर्श।

जटिल माप परिदृश्यों के लिए उपयोगकर्ता-चयन योग्य लाइन विकल्पों के साथ एक बटन बहु-परत लाइन माप।

अंतर्राष्ट्रीय उन्नत उप-पिक्सेल एल्गोरिथ्म माप की सटीकता और दोहराव को नाटकीय रूप से बढ़ाता है।

माप पथों को कम से कम संभव मार्गों पर अनुकूलित करता है, माप दक्षता को अधिकतम करता है और परिचालन लागत को कम करता है।
