| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | अल्ट्रा |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 15 ~ 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 50 प्रति माह |
| प्रोडक्ट का नाम: | छवि मापन मशीन | आयाम: | 1750 * 920 * 1700 मिमी |
|---|---|---|---|
| माप सीमा: | 400 * 300 * 200 मिमी | माप सटीकता: | 2.5+एल/200um |
| repeatability: | 2.5 | रैखिक स्केल संकल्प: | 0.1um |
| ड्राइविंग सिस्टम: | सीएनसी नियंत्रण, क्लोज-लूप एसी सर्वो ड्राइविंग सिस्टम, जॉयस्टिक, माउस या कीबोर्ड नियंत्रण | रोशनी: | प्रोग्रामेबल 8 सेक्शन एलईडी रिंग लाइट समानांतर एलईडी कंटूर लाइट |
| प्रमुखता देना: | रैखिक डिजिटल पैमाने,ऑप्टिकल रैखिक एन्कोडर,सीसीडी कैमरा छवि मापन मशीन |
||

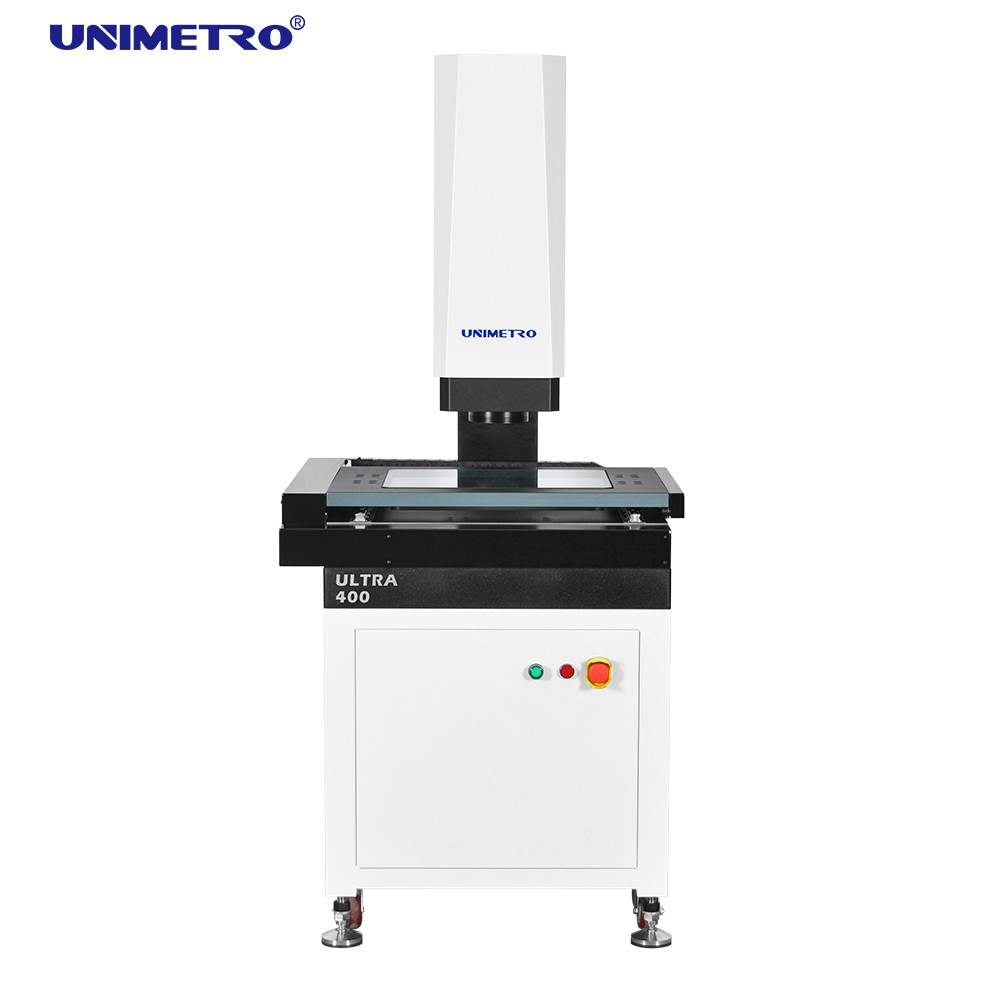

अल्ट्रा सीरीज इमेज मेजरमेंट मशीन एक कैंटिलीवर उच्च सटीकता पूरी तरह से स्वचालित दृष्टि मापने की मशीन है जिसे 3 अक्ष स्वचालित मोटर नियंत्रण के साथ जीडी एंड टी माप के लिए विकसित किया गया है।यह रैखिक और ज्यामितीय आयामों की माप को जल्दी और सटीक बनाने के लिए स्वचालित फ़ोकसिंग, स्वचालित प्रकाश नियंत्रण और हार्डवेयर और सॉफ़्टवेयर कॉन्फ़िगरेशन के स्वचालित संचलन से सुसज्जित है।
विशेषताएँ
◆ गुणवत्ता विवरण नियंत्रण
Ø ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
Ø एल्यूमीनियम कार्य चरण, गति नियंत्रण को तेजी से प्रतिक्रिया और लचीला बनाते हैं;
Ø कठिन ऑक्सीकरण सतह प्रसंस्करण विरोधी खरोंच के साथ कार्य चरण;
गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए सटीक रैखिक गाइड, पीस बॉल स्क्रू और एसी सर्वो मोटर आदि के साथ मानक;
Ø एकीकृत नियंत्रण प्रणाली, गति नियंत्रण के साथ एम्बेडेड, और रोशनी और रैखिक पैमाने पर पढ़ने के रूप में सभी सिग्नल नियंत्रण, यह सुनिश्चित करता है कि मशीन का प्रदर्शन बेहद स्थिर है।
◆ उच्च प्रदर्शन विन्यास
Ø XYZ तीन अक्ष सीएनसी स्वचालित नियंत्रण और सटीक स्थिति;
सिस्टम की स्थिति सटीकता और माप सटीकता सुनिश्चित करने के लिए Ø 0.1 उम उच्च परिशुद्धता ग्लास रैखिक पैमाने;
Ø गीगा उच्च संकल्प रंगीन कैमरा स्पष्ट अवलोकन और सटीक माप की जरूरतों को पूरा करने के लिए;
Ø 6.5x उच्च-रिज़ॉल्यूशन क्लिक ज़ूम लेंस, सटीक दोहरीकरण और केवल एक बार पिक्सेल सुधार की आवश्यकता है;
Ø प्रोग्राम करने योग्य सतह 5-रिंग 8-डिवीजन एलईडी शीत रोशनी और समोच्च एलईडी समांतर रोशनी और अंतर्निहित बुद्धिमान प्रकाश समायोजन के साथ, यह 8-डिवीजन में चमक को स्वचालित रूप से नियंत्रित कर सकता है और बुद्धिमानी से 256 स्तर चमक समायोजन का एहसास कर सकता है।
◆ लचीला विस्तार
Øबहु प्रकार के गैर-संपर्क सेंसर और फास्ट फिक्स्चरिंग सिस्टम विकल्प के लिए हैं, जो विभिन्न ग्राहकों से अलग-अलग मापने की आवश्यकता को पूरा कर सकते हैं
Øमेवेबल कलर एलईडी रिंग लाइट अल्ट्रा सीरीज़ के लिए उपलब्ध है, जो विभिन्न प्रकार की सामग्रियों या आकृतियों के साथ श्रृंखला को अधिक लचीला और शक्तिशाली बनाता है, और अधिक शक्तिशाली मापने वाला अनुप्रयोग प्रदान करता है।
Øअल्ट्रा श्रृंखला की लचीली विस्तारशीलता के लिए धन्यवाद, यह स्पर्श जांच, गैर-संपर्क मापने वाले सेंसर और रोबोट बांह के साथ संगत है, मापने की दक्षता में अत्यधिक वृद्धि करता है।
कार्य परिचय
◆ उत्कृष्ट वस्तु-उन्मुख सॉफ़्टवेयर आर्किटेक्चर डिज़ाइन स्थिर और विश्वसनीय सॉफ़्टवेयर सुनिश्चित करता है।
◆ पेशेवर एसपीसी सांख्यिकीय विश्लेषण सॉफ्टवेयर परीक्षण और प्रचार सॉफ्टवेयर के साथ मूल रूप से जुड़ा हुआ है, और डेटा स्वचालित रूप से मैन्युअल ऑपरेशन के बिना एसपीसी सॉफ्टवेयर डेटाबेस में स्थानांतरित हो जाता है।
◆ माप सटीकता सुनिश्चित करने के लिए छाया और इमेजिंग अवधि के साथ किनारे को सटीक रूप से समझने के लिए सुपर एज खोज एल्गोरिदम को अपनाया जाता है।
◆ तत्व प्रकार के आधार पर, यह अनुवाद, रोटेशन, निष्कर्षण, संयोजन, समांतर, लंबवत, दर्पण छवि, समरूपता, चौराहे, स्पर्शरेखा आदि जैसे विभिन्न तत्व निर्माण कार्यों को प्रदान करता है।
◆ मापन डेटा को स्वचालित रूप से TXT.WORD.EXCEL और पेशेवर SPC सॉफ़्टवेयर डेटाबेस में निर्यात किया जा सकता है, बिना तृतीय पक्ष सॉफ़्टवेयर रूपांतरण और मानवीय हस्तक्षेप के।
◆ सॉफ्टवेयर "वितरण" और "रिकवरी" के माप मोड का परिचय देता है, जो ऑपरेशन को आसान और तेज बनाता है।
◆ सॉफ्टवेयर राष्ट्रीय भाषाओं का समर्थन करता है, भाषा पैक स्थापित करने और सॉफ्टवेयर बदलने की कोई आवश्यकता नहीं है, इसलिए स्थानीयकरण करना आसान है।
◆ हमारे ग्राहकों की चिंताओं को हल करने के लिए उसी प्रकार के सॉफ्टवेयर को मुफ्त में अपग्रेड किया जाएगा।
पैरामीटर
| नमूना |
अल्ट्रा 300 |
अल्ट्रा 400 |
अल्ट्रा 500 |
अल्ट्रा 600 |
|
|
एक्स/वाई-अक्ष यात्रा (मिमी) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z- अक्ष यात्रा |
200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है) |
||||
|
X/Y/Z-3 अक्ष रैखिक स्केल |
ग्लास लीनियर स्केल रेसोल्यूशन: 0.1um |
||||
|
मार्गदर्शन मोड |
सटीक रैखिक गाइड, डबल-ट्रैक डबल स्लाइडर गाइड। |
||||
|
ऑपरेशन मोड |
जॉयस्टिक नियंत्रक, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम। |
||||
|
शुद्धता |
XYZ-अक्ष: ≤2.5+L/200um |
||||
|
repeatability |
± 2.5um |
||||
|
वीडियो सिस्टम |
सीसीडी |
उच्च परिभाषा 1/3 "रंग सीसीडी कैमरा |
|||
|
लेंस |
6.5X जूम लेंस पर क्लिक जारी रखें;ऑप्टिकल आवर्धन: 0.7X-4.5X;वीडियो आवर्धन: 26X~172X(21.5"मॉनीटर) |
||||
|
रोशनी प्रणाली |
समोच्च |
एलईडी समानांतर समोच्च रोशनी |
|||
|
सतह |
0 ~ 255 स्टीप्लेस एडजस्टेबल 5-रिंग 8-डिवीजन एलईडी सतह रोशनी |
||||
|
बढ़ाई |
0.7X~4.5X |
||||
|
मापने सॉफ्टवेयर |
UNIMETRO 2D पूरी तरह से ऑटो मापने वाला सॉफ्टवेयर |
||||
|
भार क्षमता |
± 2.5um |
||||
|
काम का माहौल |
25 किलो |
||||
|
बिजली की आपूर्ति |
तापमान 20 ℃ ± 2 ℃, आर्द्रता सीमा <2 ℃ / घंटा, आर्द्रता 30 ~ 80%, कंपन <0.002g, <15Hz |
||||
|
आयाम (डब्ल्यू * डी * एच) (मिमी) |
220V/50Hz/10A |
||||
|
आयाम (डब्ल्यू * डी * एच) (मिमी) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
नेट वजन / किग्रा) |
380 |
450 |
600 |
800 |
|
* एल लंबाई (मिमी) को माप रहा है, जेड-अक्ष की यांत्रिक सटीकता और फोकस सटीकता वर्कपीस की सतह से संबंधित है।
* आवर्धन अनुमानित मूल्य है, यह मॉनिटर और रिज़ॉल्यूशन के आयाम से संबंधित है।
* देखने का क्षेत्र (मिमी) = (विकर्ण * क्षैतिज * लंबवत)
* 0.5X या 2X उद्देश्य वैकल्पिक उपलब्ध है, और छवि आवर्धन का एहसास: 13X ~ 86X या 52X ~ 344X।
