| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | अल्ट्रा |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 15 ~ 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 20 |
| प्रोडक्ट का नाम: | ऑप्टिकल माप उपकरण | आयाम: | 1750*920*1700 |
|---|---|---|---|
| माप सीमा: | 400 * 300 * 200 मिमी | माप सटीकता: | 2.5+एल/200um |
| repeatability: | 2.5 | रैखिक स्केल संकल्प: | 0.1um |
| ड्राइविंग सिस्टम: | सीएनसी नियंत्रण, क्लोज-लूप एसी सर्वो ड्राइविंग सिस्टम, जॉयस्टिक, माउस या कीबोर्ड नियंत्रण | रोशनी: | प्रोग्रामेबल 8 सेक्शन एलईडी रिंग लाइट समानांतर एलईडी कंटूर लाइट |
| प्रमुखता देना: | डिजिटल रीडआउट डिस्प्ले,डिजिटल रीडआउट ड्रो,0.1um ऑप्टिकल मापने के उपकरण |
||

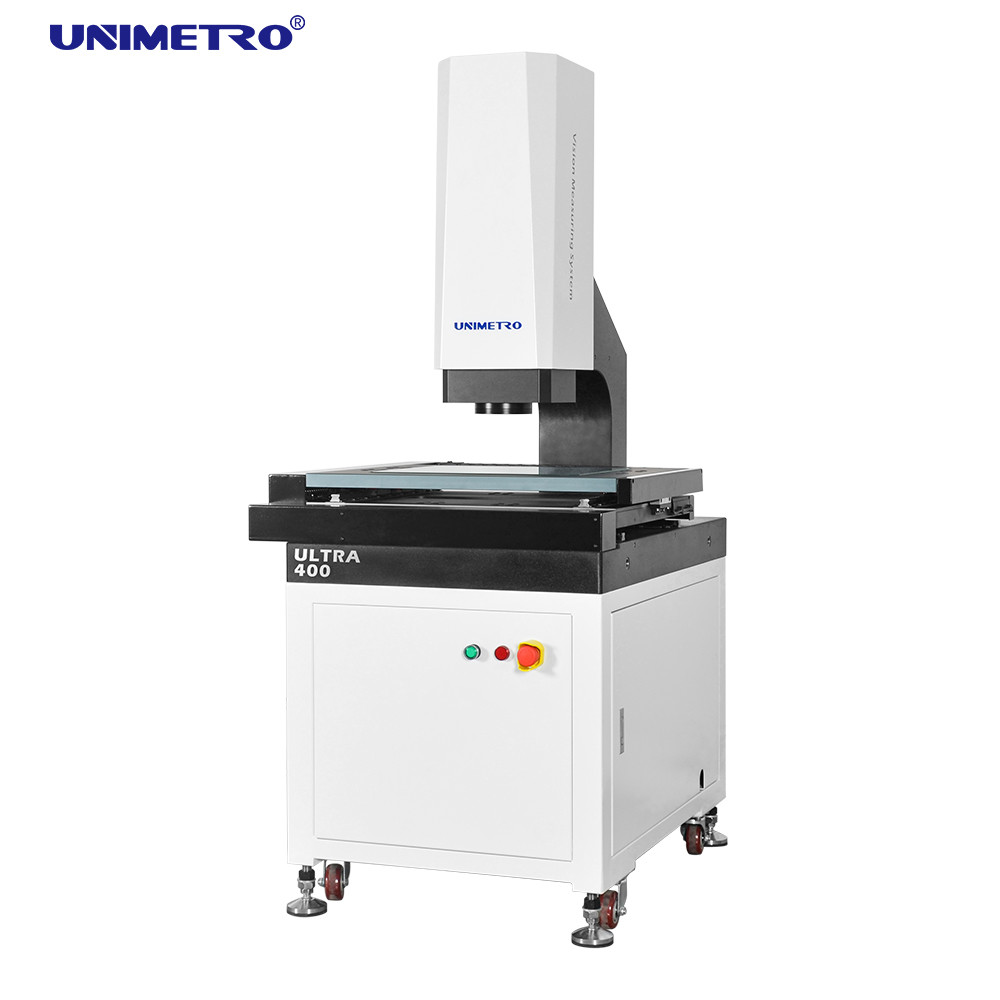

अल्ट्रा सीरीज ऑप्टिकल मापन उपकरण एक कैंटिलीवर उच्च सटीकता पूरी तरह से स्वचालित दृष्टि मापने की मशीन है जिसे 3 अक्ष स्वचालित मोटर नियंत्रण के साथ जीडी एंड टी माप के लिए विकसित किया गया है।यह रैखिक और ज्यामितीय आयामों की माप को जल्दी और सटीक बनाने के लिए स्वचालित फ़ोकसिंग, स्वचालित प्रकाश नियंत्रण और हार्डवेयर और सॉफ़्टवेयर कॉन्फ़िगरेशन के स्वचालित संचलन से सुसज्जित है।
उपकरण के लक्षण
◆ गुणवत्ता विवरण नियंत्रण
Ø ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
Ø एल्यूमीनियम कार्य चरण, गति नियंत्रण को तेजी से प्रतिक्रिया और लचीला बनाते हैं;
Ø कठिन ऑक्सीकरण सतह प्रसंस्करण विरोधी खरोंच के साथ कार्य चरण;
गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए सटीक रैखिक गाइड, पीस बॉल स्क्रू और एसी सर्वो मोटर आदि के साथ मानक;
Ø एकीकृत नियंत्रण प्रणाली, गति नियंत्रण के साथ एम्बेडेड, और रोशनी और रैखिक पैमाने पर पढ़ने के रूप में सभी सिग्नल नियंत्रण, यह सुनिश्चित करता है कि मशीन का प्रदर्शन बेहद स्थिर है।
◆ उच्च प्रदर्शन विन्यास
Ø XYZ तीन अक्ष सीएनसी स्वचालित नियंत्रण और सटीक स्थिति;
सिस्टम की स्थिति सटीकता और माप सटीकता सुनिश्चित करने के लिए Ø 0.1 उम उच्च परिशुद्धता ग्लास रैखिक पैमाने;
Ø गीगा उच्च संकल्प रंगीन कैमरा स्पष्ट अवलोकन और सटीक माप की जरूरतों को पूरा करने के लिए;
Ø 6.5x उच्च-रिज़ॉल्यूशन क्लिक ज़ूम लेंस, सटीक दोहरीकरण और केवल एक बार पिक्सेल सुधार की आवश्यकता है;
Ø प्रोग्राम करने योग्य सतह 5-रिंग 8-डिवीजन एलईडी शीत रोशनी और समोच्च एलईडी समांतर रोशनी और अंतर्निहित बुद्धिमान प्रकाश समायोजन के साथ, यह 8-डिवीजन में चमक को स्वचालित रूप से नियंत्रित कर सकता है और बुद्धिमानी से 256 स्तर चमक समायोजन का एहसास कर सकता है।
◆ लचीला विस्तार
Øबहु प्रकार के गैर-संपर्क सेंसर और फास्ट फिक्स्चरिंग सिस्टम विकल्प के लिए हैं, जो विभिन्न ग्राहकों से अलग-अलग मापने की आवश्यकता को पूरा कर सकते हैं
Øमेवेबल कलर एलईडी रिंग लाइट अल्ट्रा सीरीज़ के लिए उपलब्ध है, जो विभिन्न प्रकार की सामग्रियों या आकृतियों के साथ श्रृंखला को अधिक लचीला और शक्तिशाली बनाता है, और अधिक शक्तिशाली मापने वाला अनुप्रयोग प्रदान करता है।
Øअल्ट्रा श्रृंखला की लचीली विस्तारशीलता के लिए धन्यवाद, यह स्पर्श जांच, गैर-संपर्क मापने वाले सेंसर और रोबोट बांह के साथ संगत है, मापने की दक्षता में अत्यधिक वृद्धि करता है।
कार्य परिचय
- सॉफ्टवेयर स्वचालित रूप से लाइनों, मंडलियों, जैसे तत्वों की पहचान कर सकता है और उन्हें स्वचालित रूप से माप सकता है।
- सॉफ्टवेयर बुद्धिमान प्रसंस्करण कार्य प्रदान करता है जैसे सहनशीलता से बाहर लाल चेतावनी, सहनशीलता से बाहर ठहराव, माप विफलता ठहराव, मैनुअल माप, स्किप निष्पादन, अनिवार्य निष्पादन, आदि।
- सॉफ्टवेयर ब्रेकपॉइंट सेटिंग फ़ंक्शन प्रदान करता है, जो मैन्युअल माप और स्वचालित माप के बीच बुद्धिमान स्विच का एहसास कर सकता है।
- शक्तिशाली लेजर मापन समारोह आसानी से उच्च गति समतलता माप, छोटे टक्कर, अवतल बिंदु, वी-कोण और उच्च परिशुद्धता घुमावदार सतह स्कैनिंग जैसी समस्याओं का एहसास कर सकता है।
- सॉफ्टवेयर प्रकाश की तीव्रता के कारण होने वाली त्रुटि से बचने और परीक्षक की सटीकता और दक्षता में सुधार करने के लिए सहायक डिमिंग इंडिकेशन फ़ंक्शन प्रदान करता है।
पैरामीटर
| नमूना |
अल्ट्रा 300 |
अल्ट्रा 400 |
अल्ट्रा 500 |
अल्ट्रा 600 |
|
|
एक्स/वाई-अक्ष यात्रा (मिमी) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z- अक्ष यात्रा |
200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है) |
||||
|
X/Y/Z-3 अक्ष रैखिक स्केल |
ग्लास लीनियर स्केल रेसोल्यूशन: 0.1um |
||||
|
मार्गदर्शन मोड |
सटीक रैखिक गाइड, डबल-ट्रैक डबल स्लाइडर गाइड। |
||||
|
ऑपरेशन मोड |
जॉयस्टिक नियंत्रक, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम। |
||||
|
शुद्धता |
XYZ-अक्ष: ≤2.5+L/200um |
||||
|
repeatability |
± 2.5um |
||||
|
वीडियो सिस्टम |
सीसीडी |
उच्च परिभाषा 1/3 "रंग सीसीडी कैमरा |
|||
|
लेंस |
6.5X जूम लेंस पर क्लिक जारी रखें;ऑप्टिकल आवर्धन: 0.7X-4.5X;वीडियो आवर्धन: 26X~172X(21.5"मॉनीटर) |
||||
|
रोशनी प्रणाली |
समोच्च |
एलईडी समानांतर समोच्च रोशनी |
|||
|
सतह |
0 ~ 255 स्टीप्लेस एडजस्टेबल 5-रिंग 8-डिवीजन एलईडी सतह रोशनी |
||||
|
बढ़ाई |
0.7X~4.5X |
||||
|
मापने सॉफ्टवेयर |
UNIMETRO 2D पूरी तरह से ऑटो मापने वाला सॉफ्टवेयर |
||||
|
भार क्षमता |
± 2.5um |
||||
|
काम का माहौल |
25 किलो |
||||
|
बिजली की आपूर्ति |
तापमान 20 ℃ ± 2 ℃, आर्द्रता सीमा <2 ℃ / घंटा, आर्द्रता 30 ~ 80%, कंपन <0.002g, <15Hz |
||||
|
आयाम (डब्ल्यू * डी * एच) (मिमी) |
220V/50Hz/10A |
||||
|
आयाम (डब्ल्यू * डी * एच) (मिमी) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
नेट वजन / किग्रा) |
380 |
450 |
600 |
800 |
|
कारखाना की जानकारी
हमारे ग्राहक और एजेंट
| सामान्य प्रश्न |
|---|
| Q1: क्या आप एक कारखाने या ट्रेडिंग कंपनी हैं? |
| A1: हम एक कारखाने हैं और आपको 24 घंटे में सबसे तेज जवाब दे रहे हैं। |
| Q2: आपकी कंपनी मुख्य रूप से किसमें है? |
| A2: हम मुख्य रूप से दृष्टि मापने की मशीन, समन्वय मापने की मशीन, CMM और VMM जुड़नार आदि का उत्पादन कर रहे हैं। |
| Q3: उपयुक्त विशिष्टता कैसे चुनें? |
| A3: जब तक आप हमें मापने के लिए उत्पाद की विविधता और आकार बताते हैं, तब तक हमारी पेशेवर टीम आपको उपयुक्त विनिर्देशों के उपकरण को मापने की सलाह देगी। |
| Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं? |
| A4: निश्चिंत रहें!हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहक की जरूरतों के लिए अनुकूलित मशीनें भी प्रदान कर सकते हैं। |
| Q5: आपकी वारंटी अवधि क्या है? |
| A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है।हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमारे पास है कुछ भंगुर भागों पर बहुत सुधार हुआ।आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं। |
