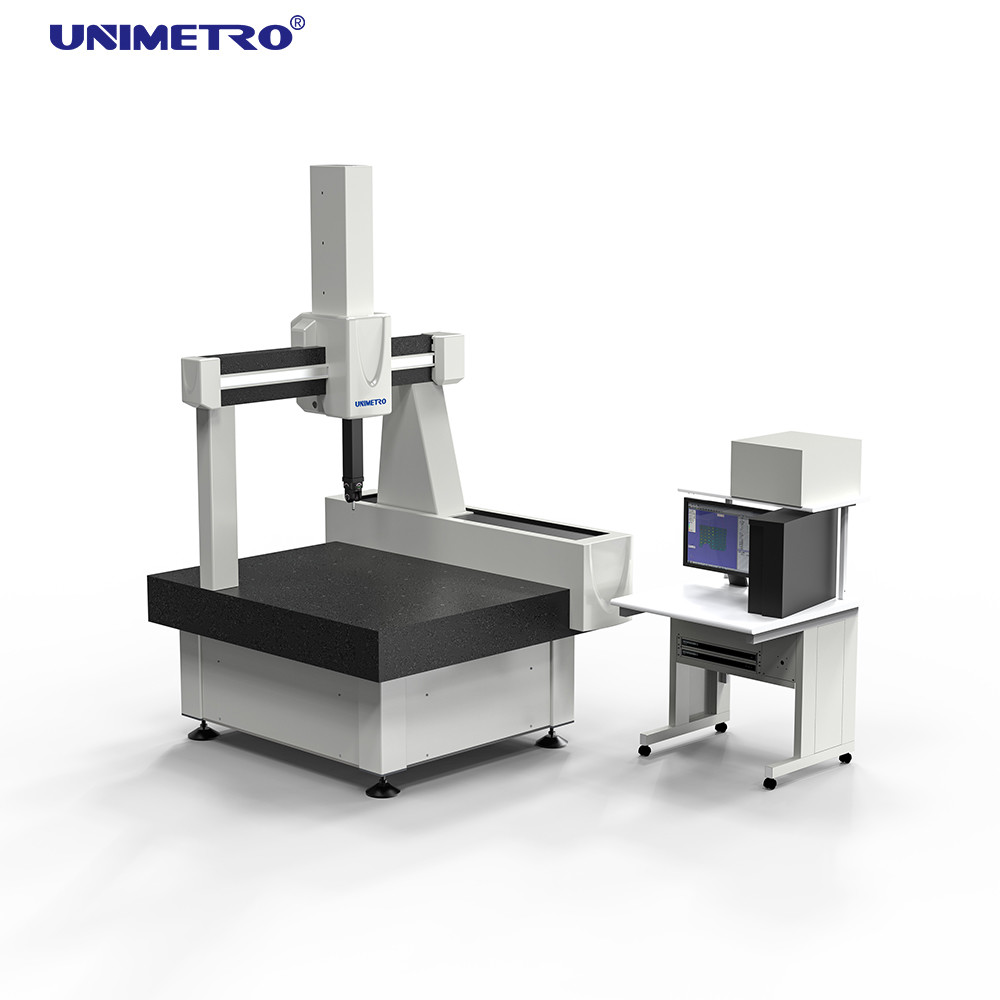

हीलियम प्रकार अर्ध ऑटो सीएमएम समन्वय मशीन

परिचय

"हीलियम" की विशेषता उच्चतम सटीक मशीन है जो UNIMETRO द्वारा पूरी तरह से विकसित और डिज़ाइन की गई है।प्रत्येक भाग को निर्माण की अवधि में सख्ती से चुना जाता है और सुनिश्चित करें कि असेंबली की अवधि में सभी भाग पूरी तरह से और अवसरपूर्वक जुड़े हुए हैं।मापने वाली मशीनों की स्वीकृति ISO 10360-2 के अनुसार होती है।ऐसा करने में, दो मानकीकृत स्वीकृति प्रक्रियाओं का उपयोग किया जाता है।सभी मापने वाली मशीनों को एक अति सटीक लेजर से मापा जाता है।बाद में, डीकेडी-प्रमाणित ठोस उपायों जैसे गेज ब्लॉक, बॉल प्लेट आदि के मानकों के अनुरूप एक परीक्षण किया जाता है।इसलिए, ग्राहक जिस मशीन का उपयोग करते हैं, वह वास्तविक उच्च गुणवत्ता, उच्च परिशुद्धता और जर्मन तकनीक है।

तकनीकी मापदंड

लाभ

पेटेंट डबल निष्क्रिय कंपन भिगोना:
सीएमएम ज्यादातर कंपनी में और अन्य मशीनों और परिवहन ट्रक के पास उपयोग किया जाता है।कंपन सीएमएम की शुद्धता को प्रभावित करती है।एक विशेष नींव बनाना एक समाधान है लेकिन इसमें खर्च और परेशानी होगी।हमारे सीएमएम के पास मशीन फ्रेम में सीधे एकीकृत डबल निष्क्रिय कंपन नमी के साथ पेटेंट समर्थन है।इस प्रकार मशीन उपयुक्त रूप से उत्पादन के करीब स्थित हो सकती है।ज्यादातर मामलों में इस सीएमएम के लिए विशेष आधार की जरूरत नहीं है।
उच्च गुणवत्ता वाले ग्रेनाइट कार्यबल:
वर्कटेबल सभी सीएमएम का समर्थन है, प्रदर्शन के लिए इसकी गुणवत्ता महत्वपूर्ण है!हमारा सीएमएम "माउंट ताई" से उच्च परिशुद्धता, भारी और स्थिर प्राकृतिक ग्रेनाइट वर्कटेबल के साथ बनाया गया है;यह कंपन भिगोने का समर्थन कर सकता है और सीएमएम के प्रदर्शन में सुधार कर सकता है।
सभी अक्षों में संलग्न गाइड:
सीएमएम के पर्यावरण की सख्त आवश्यकता है, लेकिन माप कक्ष में तापमान और धूल जैसे कुछ अलग संभव हैं।एक मानक के रूप में, हमारी सभी सीएनसी मशीनें संलग्न गाइडों से सुसज्जित हैं।यह गाइड के तरीकों को क्षति, गंदगी और प्रत्यक्ष तापीय प्रभावों से बचाता है।यह बाहरी धूल और तापमान परिवर्तन को रोक सकता है।धूल भरे वातावरण में उपयोग के लिए यह महत्वपूर्ण है।
घर्षण "स्वचालित सुधार" संचरण:
हमारा सीएमएम घर्षण संचरण का उपयोग करता है, और सभी अक्षों में "स्वचालित सुधार" प्रणाली है।ट्रांसमिशन सुनिश्चित करने के लिए "फिक्स्ड + माइक्रो सस्पेंशन" संरचना का उपयोग करने वाली ट्रांसमिशन सिस्टम गाइड वे के साथ समानांतर है।यह मापने की मशीन को काफी हद तक रखरखाव-मुक्त बनाता है।
आयातित प्रमुख भाग:
मशीन के स्थिर होने के लिए मुख्य भाग सबसे महत्वपूर्ण हैं।केवल सर्वोत्तम डिजाइन और मुख्य भागों की सर्वोत्तम गुणवत्ता के साथ सीएमएम के लंबे समय तक स्थिर बना सकते हैं।सभी प्रमुख भाग प्रसिद्ध ब्रांड (सर्वो मोटर, ट्रांसमिशन सिस्टम, वायवीय प्रणाली आदि) हैं।यह सीएमएम का सर्वोत्तम परिशुद्धता और सेवा जीवन बना सकता है।
रेनिशॉ ऑप्टिकल स्केल:
सीएमएम के लिए ऑप्टिकल स्केल सबसे महत्वपूर्ण भागों में से एक है;CMM भागों के क्षेत्र में RENISHAW सबसे अच्छा ध्वज है।इसमें सबसे अच्छे उत्पाद और सर्वोत्तम सेवा प्रतिष्ठा है!हमारे CMM हमेशा उच्च सटीकता वाले ऑप्टिकल स्केल RENISHAW का उपयोग करते हैं।संकल्प 0.05 उम है।
सभी 4 पक्षों में एयर बेयरिंग सराउंड गाइड वे:
4 पक्षों से घिरी हुई संरचना का उपयोग करते हुए एयर बेयरिंग गाइड वे!यह स्थिर और गुणवत्ता का प्रतीक है!हमारे सीएमएम में, प्रत्येक धुरी में विभिन्न दिशाओं और वायवीय बीयरिंगों में कई वायु दाब नियामक होते हैं, चलने के दौरान कुंडलाकार वायवीय असर डिजाइन गारंटीकृत उपकरण स्थिर होते हैं।
छोटे छेद प्रौद्योगिकी:
हवा की खपत: 150NL/Min.स्मॉल होल तकनीक, यह एयर बेयरिंग और गाइड वे के बीच घनीभूत क्षेत्र बनाती है।यह गति घर्षण से आने वाली थोड़ी गर्मी की भरपाई कर सकता है!यह तकनीक सीएमएम की थर्मल स्थिरता में सुधार करती है और दीर्घकालिक सटीक स्थिरता रखती है।

सॉफ़्टवेयर

वाजिब-DMISतर्कसंगत - डीएमआईएस एक नव विकसित बड़े पैमाने पर एकीकृत 3डी मापन सॉफ्टवेयर पैकेज है।स्टूडियो सॉफ्टवेयर के विकास और डिजाइन के अलावा, जो सॉफ्टवेयर के आसान सीखने और उपयोग के लिए शुरुआती लोगों की आवश्यकताओं और सॉफ्टवेयर के लिए उच्च-स्तरीय उपयोगकर्ताओं की कार्यात्मक आवश्यकताओं को ध्यान में रखता है, इससे भी महत्वपूर्ण बात यह है कि यह सीएमएम के लिए एक मॉडल बन गया है। माप सॉफ्टवेयर मानकीकरण।तर्कसंगत डीएमआईएस प्रोग्राम डीएमआईएस के संस्करण 5.0 तक पूर्ण और मूल डीएमआईएस कर्नेल के साथ डिजाइन किए गए हैं, जो तथाकथित "समर्थन डीएमआईएस" (कर्नेल डीएमआईएस नहीं है) से पूरी तरह से अलग है।जैसा कि हम सभी जानते हैं, DMIS एक ISO मानक बन गया है (ISO 22093:2003)

जांच कार्य

प्रोब हेड: MH20i मैनुअल हेड RENISHAW द्वारा
