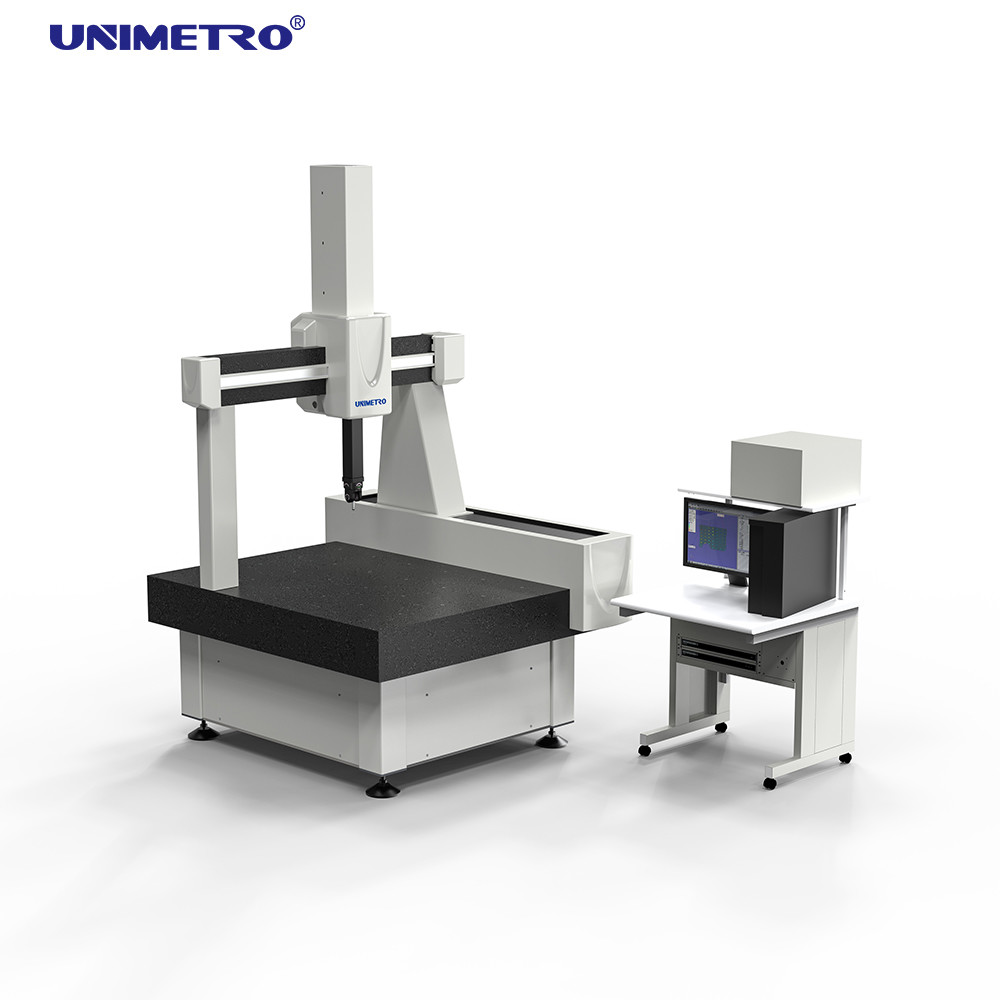

हीलियम श्रृंखला 3 डी समन्वय मापने की मशीन संगमरमर आधार के साथ
उच्च परिशुद्धता पूर्ण ऑटो 3 डी सीएमएम
"हेलियम" उच्चतम परिशुद्धता मापने की मशीन का प्रतिनिधित्व करता है जिसे पूरी तरह से UNIMETRO द्वारा विकसित और डिजाइन किया गया है।विधानसभा के दौरान सही और समय पर एकीकरण सुनिश्चित करनासभी मापने वाली मशीनें आईएसओ 10360-2 मानकों के अनुसार स्वीकार की जाती हैं, जिसमें अल्ट्रा-प्रेसिजन लेजर माप और डीकेडी-प्रमाणित ठोस माप के साथ दो मानकीकृत स्वीकृति प्रक्रियाओं का उपयोग किया जाता है।
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|
| माप क्षेत्र | X=813mm, Y=1220mm, Z=710mm |
| समग्र आयाम | 1350 × 1580 × 2680 मिमी |
| अधिकतम भाग भार | 1200 किलोग्राम |
| मशीन का वजन | 2600 किलोग्राम |
| एमपीई | ≤ 1.8+L/350 (μm) |
| एमपीईपी | ≤ 2.5μm |
| स्केल रिज़ॉल्यूशन | 0.5μm |
| अधिकतम 3D गति | 550 मिमी/सेकंड |
| अधिकतम 3D त्वरण | 700 मिमी/सेकंड |
मुख्य लाभ
पेटेंट डबल निष्क्रिय कंपन मंदक
मशीन फ्रेम में सीधे एकीकृत यह प्रणाली विशेष नींव की आवश्यकता के बिना उत्पादन के पास रखने की अनुमति देता है,निकटवर्ती मशीनरी और परिवहन वाहनों से कंपन का प्रभावी ढंग से मुकाबला करना.
उच्च गुणवत्ता वाली ग्रेनाइट कार्य तालिका
उच्च परिशुद्धता, भारी, और स्थिर प्राकृतिक ग्रेनाइट से निर्मित "माउंट TAI", उत्कृष्ट कंपन अस्थिरता और बेहतर सीएमएम प्रदर्शन प्रदान करता है।
सभी अक्षों में संलग्न गाइड
पथदर्शी मार्गों को क्षति, गंदगी और प्रत्यक्ष ताप प्रभावों से बचाता है, जिससे मशीन धूल भरे वातावरण और तापमान परिवर्तन के लिए उपयुक्त हो जाती है।
घर्षण "स्वचालित सुधार" ट्रांसमिशन
गाइड मार्गों के साथ ट्रांसमिशन समानांतरता सुनिश्चित करने के लिए "फिक्स्ड + माइक्रो सस्पेंशन" संरचना का उपयोग करता है, जिसके परिणामस्वरूप काफी हद तक रखरखाव मुक्त संचालन होता है।
आयातित प्रमुख घटक
सर्वो मोटर, ट्रांसमिशन सिस्टम और वायवीय प्रणालियों सहित सभी महत्वपूर्ण भागों को इष्टतम परिशुद्धता और सेवा जीवन सुनिश्चित करने के लिए प्रसिद्ध ब्रांडों से प्राप्त किया जाता है।
रेनिशाव ऑप्टिकल स्केल
उच्च परिशुद्धता वाले माप सटीकता के लिए 0.05μm के रिज़ॉल्यूशन के साथ उच्च परिशुद्धता वाले RENISHAW ऑप्टिकल तराजू।
हवा के ढक्कन के चारों ओर मार्गदर्शक
कई वायु दबाव नियामकों और अंगूठीदार वायवीय असर डिजाइन के साथ चार पक्षीय घिरी संरचना आंदोलन के दौरान उपकरण की स्थिरता सुनिश्चित करती है।
छोटे छेद प्रौद्योगिकी
हवा के बीयरिंगों के बीच संघनित क्षेत्र बनाता है और गति घर्षण से गर्मी को ऑफसेट करने के तरीके गाइड करता है, थर्मल स्थिरता और दीर्घकालिक सटीकता में सुधार करता है (वायु खपतः 150NL/मिन) ।
माप सॉफ्टवेयर
तर्कसंगत-डीएमआईएस- एक व्यापक 3 डी माप सॉफ्टवेयर पैकेज मूल DMIS कर्नेल (ISO 22093:2003 मानक) के साथ विकसित किया गया है।यह आसान सीखने की अवस्था और शक्तिशाली क्षमताओं के साथ मानकीकृत सीएमएम माप सॉफ्टवेयर कार्यक्षमता प्रदान करता है.
जांच प्रणाली
PH20MT मोटर चालित प्रोब हेड
PH20 विभिन्न CMM विनिर्देशों में ट्रिगर अनुप्रयोगों के लिए अनुकूलित अभिनव पांच-अक्ष तकनीक का प्रतिनिधित्व करता है।इसकी स्टेपलेस पोजिशनिंग क्षमता न्यूनतम जांच प्रतिस्थापन आवश्यकताओं के साथ इष्टतम वर्कपीस माप सक्षम बनाता है.
| पैरामीटर | विनिर्देश |
|---|
| स्थिति की पुनरावृत्ति | +0.5 μm |
| स्थान निर्धारण के चरण | असीमित, मनमाना |
| घूर्णन अक्ष | +360° |
| स्विंग अक्ष | 0° - 115° |
| कुल पदों की संख्या | अनगिनत |
| परिचालन तापमान | 10-40°C |
प्रोब कॉन्फ़िगरेशनः टीपी20 एसएफ मॉड्यूल; एम2 प्रोब असेंबली
| संख्या | नाम | विनिर्देश | मात्रा |
|---|
| A-5004-7585 | प्रोब एक्सटेंशन रॉड | 10 मिमी | 2 |
| A-5004-7586 | प्रोब एक्सटेंशन रॉड | 20 मिमी | 2 |
| A-5000-7806 | बॉल जांच | Φ1×10 मिमी | 2 |
| A-5000-3603 | बॉल जांच | Φ1×20 मिमी | 2 |
| A-5000-3604 | बॉल जांच | Φ1×10 मिमी | 2 |
| A-5000-4161 | बॉल जांच | Φ1×20 मिमी | 2 |
| A-5000-2286 | बॉल जांच | Φ1×50 मिमी | 1 |
| प्रोब स्पैनर | | 2 |
| कुल मिलाकर: | 8 प्रकार, 15 टुकड़े |
कंपनी की जानकारी
हमारे ग्राहक और एजेंट
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
A1: हम एक कारखाने हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
Q2: आपकी कंपनी मुख्य रूप से क्या उत्पादन करती है?
उत्तरः हम विजन मापने वाली मशीनों, समन्वय मापने वाली मशीनों, सीएमएम और वीएमएम फिक्स्चर और संबंधित उपकरणों के निर्माण में विशेषज्ञ हैं।
प्रश्न 3: उपयुक्त विनिर्देश कैसे चुनें?
A3: हमारी पेशेवर टीम आपके उत्पाद की विविधता और माप आवश्यकताओं के आधार पर उपयुक्त माप उपकरण की सिफारिश करेगी।
Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
A4: हाँ, हम मानक मशीनों और ग्राहकों की विशिष्ट जरूरतों के अनुरूप अनुकूलित समाधान दोनों प्रदान करते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पादों के लिए 1 वर्ष की वारंटी है। हमने उत्पाद की गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए टूटे हुए भागों पर महत्वपूर्ण सुधार लागू किए हैं।
