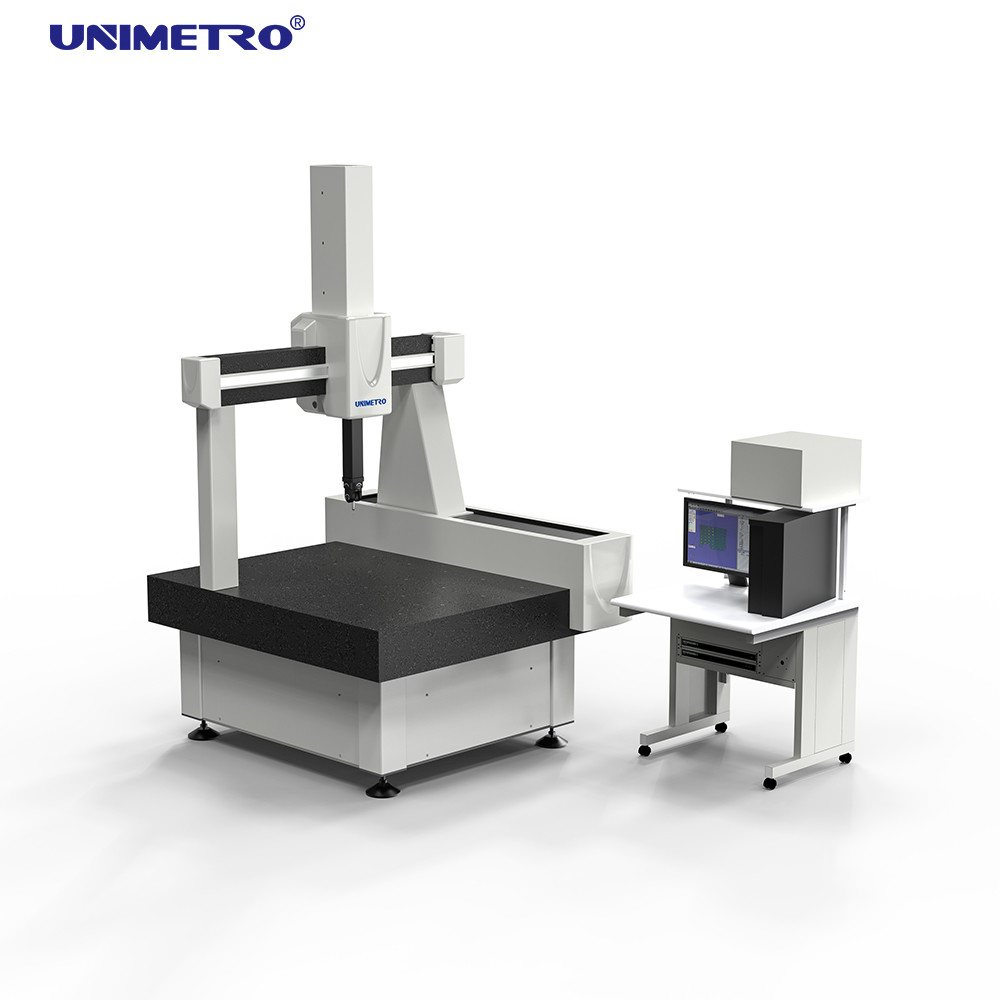

500 मिमी/सेकेंड ट्रैवर्स स्पीड के साथ सेमी-ऑटोमैटिक हीलियम टाइप 3डी कोऑर्डिनेट मापने की मशीन
हीलियम प्रकार 600*600*600 मिमी उच्च परिशुद्धता सीएमएम मशीन
"हीलियम" की विशेषता उच्चतम परिशुद्धता वाली मशीन है जो UNIMETRO द्वारा पूर्णतया विकसित एवं डिज़ाइन की गई है। सही और समय पर संयोजन सुनिश्चित करने के लिए विनिर्माण के दौरान प्रत्येक भाग का कड़ाई से चयन किया जाता है। माप मशीनों की स्वीकृति आईएसओ 10360-2 के अनुसार दो मानकीकृत स्वीकृति प्रक्रियाओं का उपयोग करके होती है। सभी मापने वाली मशीनों को अल्ट्रा प्रिसिजन लेजर से मापा जाता है और गेज ब्लॉक और बॉल प्लेट जैसे डीकेडी-प्रमाणित ठोस उपायों के साथ परीक्षण किया जाता है। परिणाम जर्मन तकनीक वाली उच्च गुणवत्ता, उच्च परिशुद्धता वाली मशीन है।
तकनीकी मापदंड
| पैरामीटर |
विनिर्देश |
| मापने का क्षेत्र |
एक्स=610मिमी, वाई=610मिमी, जेड=610मिमी |
| समग्र आयाम |
1350 × 1580 × 2680 मिमी |
| अधिकतम भाग भार |
1000 किग्रा |
| मशीन वजन |
1950 किग्रा |
| एम.पी.ई |
≤ 1.8+एल/300 (μm) |
| एमपीईपी |
≤ 2.5μm |
| स्केल रिज़ॉल्यूशन |
0.5μm |
| अधिकतम 3डी गति |
500मिमी/सेकंड |
| अधिकतम 3डी त्वरण |
900मिमी/सेकंड |
प्रमुख लाभ
उच्च पुनरावृत्ति
एक तरफ़ा पुनरावृत्ति ≤ 1μm
पेटेंट डबल पैसिव वाइब्रेशन डंपिंग
सीधे मशीन फ्रेम में एकीकृत, ज्यादातर मामलों में विशेष नींव की आवश्यकता के बिना उत्पादन के करीब उपयुक्त स्थिति की अनुमति देता है।
उच्च गुणवत्ता वाले ग्रेनाइट वर्कटेबल
कंपन अवमंदन का समर्थन करने और प्रदर्शन में सुधार करने के लिए "माउंट टीएआई" से उच्च परिशुद्धता, भारी और स्थिर प्राकृतिक ग्रेनाइट से बनाया गया है।
सभी अक्षों में संलग्न मार्गदर्शिकाएँ
गाइड वे को क्षति, गंदगी और प्रत्यक्ष थर्मल प्रभावों से बचाता है, जिससे यह धूल भरे वातावरण के लिए उपयुक्त हो जाता है।
घर्षण "स्वचालित सुधार" संचरण
यह सुनिश्चित करने के लिए कि ट्रांसमिशन गाइड वे के समानांतर है, "फिक्स्ड + माइक्रो सस्पेंशन" संरचना का उपयोग करता है, जिससे मशीन काफी हद तक रखरखाव-मुक्त हो जाती है।
आयातित मुख्य भाग
सभी प्रमुख भाग (सर्वो मोटर, ट्रांसमिशन सिस्टम, वायवीय प्रणाली, आदि) इष्टतम परिशुद्धता और सेवा जीवन के लिए प्रसिद्ध ब्रांडों से हैं।
रेनिशॉ ऑप्टिकल स्केल
उद्योग के अग्रणी ब्रांड से 0.05μm रिज़ॉल्यूशन के साथ उच्च सटीकता वाला ऑप्टिकल स्केल।
एयर बियरिंग सराउंड गाइड वे
गति के दौरान उपकरण की स्थिरता के लिए कई वायु दबाव नियामकों और कुंडलाकार वायवीय असर डिजाइन के साथ 4-तरफा घिरी हुई संरचना।
छोटे छेद प्रौद्योगिकी
हवा की खपत: 150एनएल/मिनट। गति घर्षण से गर्मी को ऑफसेट करने, थर्मल स्थिरता में सुधार करने के लिए एयर बेयरिंग और मार्गदर्शक मार्ग के बीच घनीभूत क्षेत्र बनाता है।
सॉफ़्टवेयर
तर्कसंगत-डीएमआईएस- एक नव विकसित बड़े पैमाने पर एकीकृत 3डी माप सॉफ्टवेयर पैकेज। पूर्ण और देशी डीएमआईएस कर्नेल (आईएसओ 22093:2003 मानक) के साथ विकसित, यह सीएमएम माप सॉफ्टवेयर मानकीकरण के लिए एक मॉडल के रूप में काम करते हुए शुरुआती और उन्नत उपयोगकर्ताओं दोनों की आवश्यकताओं को पूरा करता है।
जांच कार्य
जांच प्रमुख: रेनिशॉ द्वारा MH20i मैनुअल हेड
| पैरामीटर |
विनिर्देश |
| स्थिति की पुनरावृत्ति |
+0.5 μm |
| स्थिति निर्धारण चरण |
15° |
| घूर्णनशील अक्ष |
+180° |
| तापमान की रेंज |
10-40℃ |
जांच: टीपी20 एसएफ मॉड्यूल; एम2 जांच असेंबली
| संख्या |
नाम |
विशेष विवरण |
मात्रा |
| ए-5004-7585 |
जांच एक्सटेंशन रॉड |
10 मिमी |
2 |
| ए-5004-7586 |
जांच एक्सटेंशन रॉड |
20 मिमी |
1 |
| ए-5000-7806 |
गेंद जांच |
Φ1×10मिमी |
1 |
| ए-5000-3603 |
गेंद जांच |
Φ1×20मिमी |
2 |
| ए-5000-3604 |
गेंद जांच |
Φ1×10मिमी |
2 |
| ए-5000-4161 |
गेंद जांच |
Φ1×20मिमी |
1 |
| ए-5000-2285 |
गेंद जांच |
Φ1×50मिमी |
1 |
|
जांच स्पैनर |
|
2 |
| कुल: 8 प्रकार, 12 टुकड़े |
कारखाना की जानकारी
हमारे ग्राहक एवं एजेंट
अक्सर पूछे जाने वाले प्रश्नों
Q1: क्या आप एक फ़ैक्टरी या ट्रेडिंग कंपनी हैं?
A1: हम एक फ़ैक्टरी हैं और 24 घंटों के भीतर सबसे तेज़ उत्तर प्रदान करते हैं।
Q2: आपकी कंपनी मुख्य रूप से क्या उत्पादन करती है?
A2: हम मुख्य रूप से दृष्टि मापने वाली मशीनें, समन्वय मापने वाली मशीनें, सीएमएम और वीएमएम फिक्स्चर आदि का उत्पादन करते हैं।
Q3: उचित विशिष्टता का चयन कैसे करें?
A3: हमें मापे जाने वाले उत्पादों की विविधता और आकार बताएं, और हमारी पेशेवर टीम आपको उपयुक्त माप उपकरण विनिर्देशों पर सलाह देगी।
Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
ए4: हाँ! हम ग्राहकों की आवश्यकताओं के अनुरूप विशिष्ट मशीनें और मशीनें दोनों प्रदान करते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है। हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमने टूटने योग्य भागों में काफी सुधार किया है। आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं।
