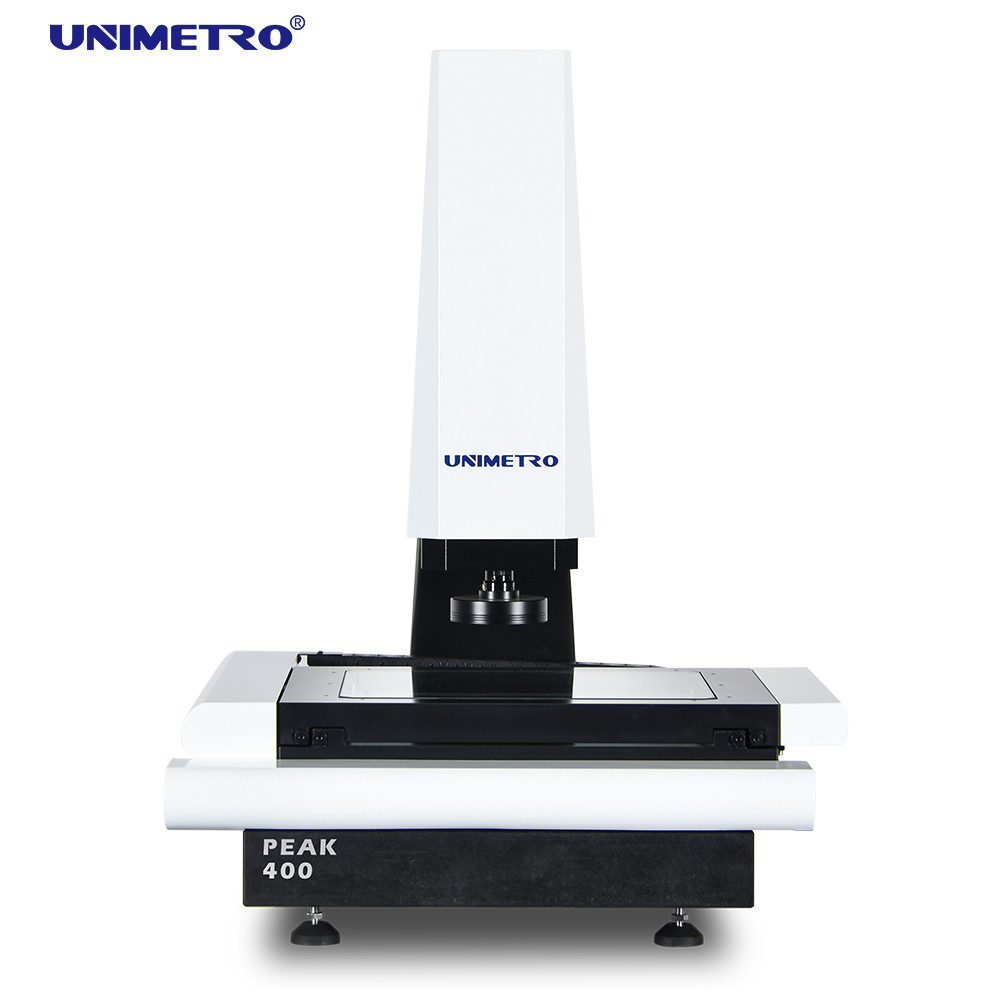

2 डी वीएमएम निरीक्षण के लिए मोटर चालित जेड-अक्ष नियंत्रण के साथ सीएनसी विजन माप प्रणाली
आर्थिक प्रकार सीएनसी इमेज इंस्पेक्शन सिस्टम
इमेज इंस्पेक्शन सिस्टम एक ऐसा उपकरण है जिसका उपयोग माइक्रोन स्तर तक सटीकता के साथ सटीक भौतिक आयाम मापने के लिए किया जाता है।यह दृष्टि मापने की मशीन एक ऑप्टिकल मापने उपकरण है कि एक कैमरा का उपयोग करने के लिए काम टुकड़ा की छवि को पकड़ने के लिए है, छवि पिक्सेल का विश्लेषण करता है, और माप सॉफ्टवेयर के साथ 2 डी आयामों की गणना करता है।
सीएनसी इमेज इंस्पेक्शन सिस्टम एक शक्तिशाली आयाम मापने वाला उपकरण है जिसे बड़े पैमाने पर उत्पादन गुणवत्ता नियंत्रण प्रक्रियाओं के लिए डिज़ाइन किया गया है।शक्तिशाली सॉफ्टवेयर के साथ कॉन्फ़िगर किया गया है जो माप प्रक्रिया को प्रोग्राम करने योग्य बनाता हैपीईएके श्रृंखला यूनीमेट्रो द्वारा विकसित पूर्ण स्वचालित सीएनसी विजन का एक किफायती मॉडल है।
सरल और एकीकृत डिजाइन हमें उच्च माप सटीकता और सर्वोत्तम प्रदर्शन बनाए रखते हुए कम लागत के साथ मशीन बनाने की अनुमति देता है।उपयोगकर्ता एक बहुत ही प्रतिस्पर्धी मूल्य पर एक पूर्ण सीएनसी विजन मापने की मशीन से उच्च दक्षता और श्रम लागत बचत के लाभों का आनंद ले सकते हैं.
हार्डवेयर विन्यास
3 अक्ष 0.5μm रिज़ॉल्यूशन रैखिक तराजू
उच्च प्रदर्शन ऑटो फोकस फ़ंक्शन
एल्यूमीनियम कार्य चरण और हार्ड एनोडाइजिंग
Renishaw स्पर्श जांच के साथ संगत (वैकल्पिक)
3 रिंग 8 अनुभाग एलईडी रिंग लाइट सॉफ्टवेयर नियंत्रण और प्रोग्राम योग्य
समानांतर प्रकाश पथ एलईडी समोच्च प्रकाश सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य
कन्फोकल फाइबर विस्थापन सेंसर (वैकल्पिक)
HIWIN रैखिक मार्गदर्शक
Z अक्ष मोटर चालित नियंत्रण
एकीकृत कोर नियंत्रण बॉक्स
औद्योगिक ग्रेड सीसीडी कैमरा
Z अक्ष गति नियंत्रण के लिए मैनुअल पल्स जनरेटर
सहायक स्थिति और फोकस के लिए लेजर संकेत (वैकल्पिक)
0.7-4.5X मैनुअल डंटेड ज़ूम लेंस विग्नीकरण सिग्नल फीडबैक सेंसर के साथ
छवि निरीक्षण प्रणाली अनुप्रयोग
- पीईएके श्रृंखला इमेज इंस्पेक्शन सिस्टम ओमरोन फाइबर माप सेंसर की पूरी लाइन के साथ संगत है, जो सटीक माप आवश्यकताओं के लिए अधिक संभावनाएं प्रदान करता है
- झुकाव या घुमावदार सतहों के स्थिर माप
- विभिन्न प्रकार की सामग्री के स्थिर माप
- चिकनी या मोटी सतहों के स्थिर माप

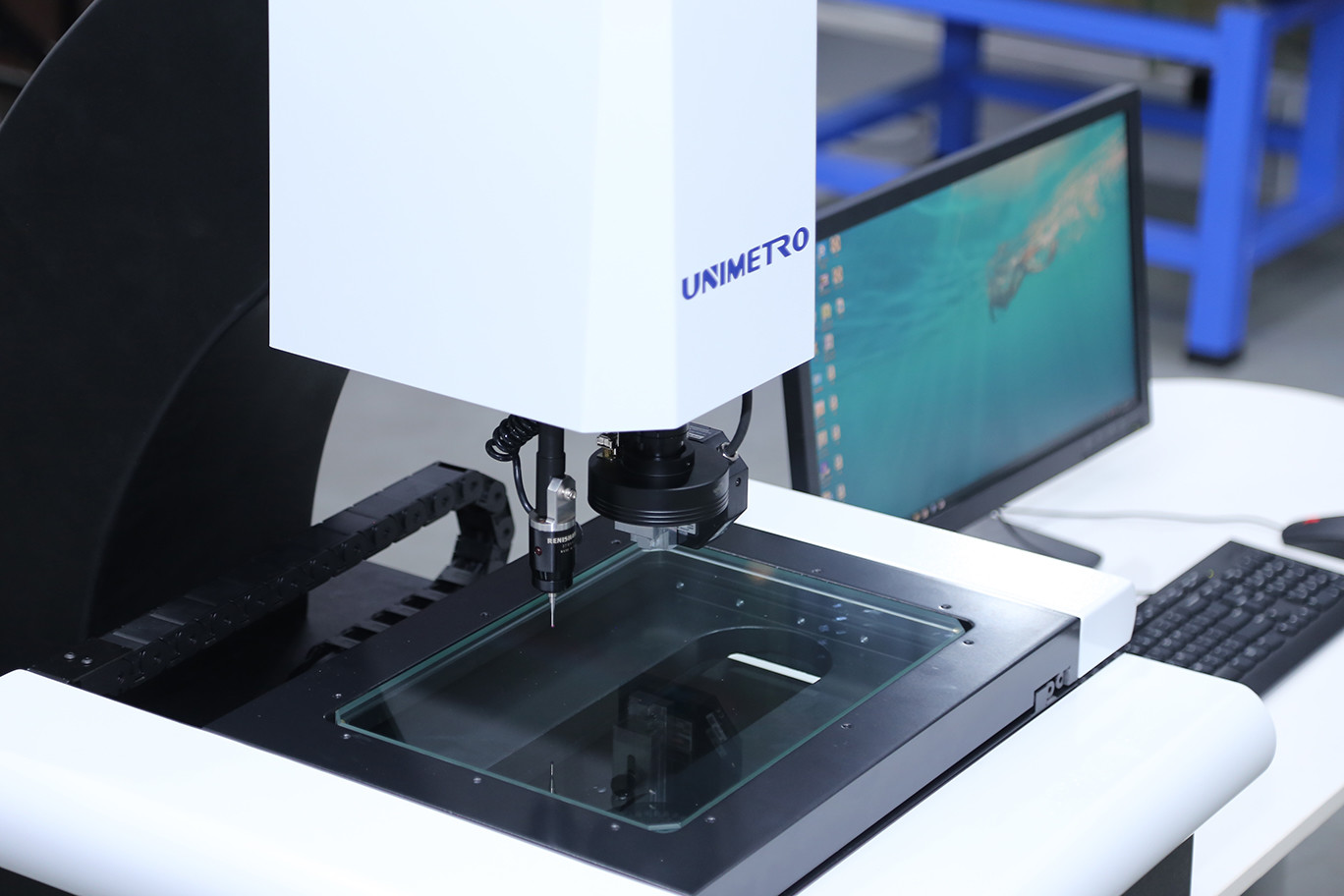

- पीईएके श्रृंखला इमेज इंस्पेक्शन सिस्टम वैकल्पिक विन्यास के रूप में रेनिशाव टच जांच के साथ संगत है, जिससे उपयोगकर्ताओं को एक मशीन में 2 डी और 3 डी माप कार्य प्राप्त करने की अनुमति मिलती है
- सॉफ्टवेयर ऑप्टिकल लेंस और टच जांच के बीच विस्थापन की गणना कर सकता है, यह सुनिश्चित करता है कि सभी माप परिणाम एक समन्वय प्रणाली के भीतर हैं।माप परिणाम रिवर्स इंजीनियरिंग के लिए 3 डी ड्राइंग के रूप में आउटपुट किया जा सकता है
सॉफ्टवेयर कार्य
UNIMETRO INSPECT3D सॉफ्टवेयर में एक उपयोगकर्ता के अनुकूल यूआई है, इसे सीखना आसान है, और शक्तिशाली कार्य प्रदान करता है जो उपयोगकर्ताओं को तेज़ और सटीक माप प्राप्त करने की अनुमति देता है।सॉफ्टवेयर पूर्ण अंग्रेजी भाषा यूआई प्रदान करता है और नई भाषा विकास के लिए भी अनुमति देता है.
- इनपुट सीएडी फ़ाइल और माप
- भागों की सरणी और मैक्रो माप
- ऑटो फोकस और ऊंचाई माप
- नेविगेशन फ़ंक्शन तेजी से पता लगाने में मदद करता है
- शक्तिशाली ज्यामितीय माप कार्य
- एकाधिक डेटा रिपोर्ट और ग्राफिकल डेटा आउटपुट फ़ंक्शन
- लचीला उपयोगकर्ता कार्यक्रम
- संदर्भ तत्व बनाना
- शक्तिशाली किनारे का पता लगाने का कार्य
- कई बाहरी सामानों का समर्थन करना
- तत्वों के ज्यामितीय सहिष्णुता की स्वतः गणना
- जटिल उत्पादन को जल्दी और सुविधाजनक तरीके से मापना
तकनीकी मापदंड
| मॉडल |
पीक 300 |
पीक 400 |
| आयाम (मिमी) (L*W*H) |
850*650*1060 |
1000*800*1080 |
| माप सीमा (मिमी) (X*Y*Z) |
300*200*200 |
400*300*200 |
| सटीकता (μm) |
3+L/200 |
3+L/200 |
| पुनरावृत्ति (μm) |
3 |
3 |
| वजन (किलो) |
120 |
150 |
| कैमरा |
औद्योगिक ग्रेड एनालॉग सीसीडी कैमरा और एसवी2000ई वीडियो कार्ड |
| लेंस |
सिग्नल फीडबैक के साथ मैनुअल डंटेड ज़ूम लेंस 0.7-4.5X / 0.7-4.5X मैनुअल ज़ूम लेंस (वैकल्पिक) / ऑटो ज़ूम लेंस (वैकल्पिक) |
| आवर्धन |
18-188X (कैमरा और लेंस के अलग-अलग संयोजन से अलग-अलग आवर्धन सीमा होती है) |
| एफओवी |
8.1-1.3 मिमी (कैमरा और लेंस के अलग-अलग संयोजन से अलग-अलग एफओवी रेंज होती है) |
| कार्य दूरी |
108 मिमी |
| रैखिक पैमाने का संकल्प |
0.0005 मिमी |
| प्रकाश व्यवस्था |
प्रोग्राम करने योग्य 3 अंगूठियाँ, 8 खंड सतह अंगूठी प्रकाश, प्रोग्राम करने योग्य समानांतर समोच्च प्रकाश |
